1 Allgemeine Information
1.7
Technische Daten des Antriebes der mzr-11558
Die Mikrozahnringpumpe mzr-11558 besitzt als Antrieb einen elektronisch
kommutierten, bürstenlosen Motor. Der Motor besitzt eine hohe Dynamik und
eignet sich für den programmierten Dosierbetrieb der Mikrozahnringpumpe.
Leistungsdaten des Antriebs
Nennspannung
max. zulässiger Dauerbelastungsstrom
Leistung
max. Dauerdrehmoment
Encoder
Impulse je Umdrehung
eingestellter Drehzahlregelbereich
Maximaldrehzahl bei 24 V
Maximaldrehzahl bei 42 V
Induktivität, Phase-Phase
Schutzgrad
Gewicht
Einbaustecker Motoranschluss
Buchsenstecker Motoranschluss
Einbaustecker
Encoder/Hallsensorenanschlüsse
Buchsenstecker
Encoder/Hallsensorenanschlüsse
Länge Anschlusskabel
Tabelle 4
Technische Daten des Antriebs der Mikrozahnringpumpe mzr-11558
Anschluss
1
2
3
4
5
6

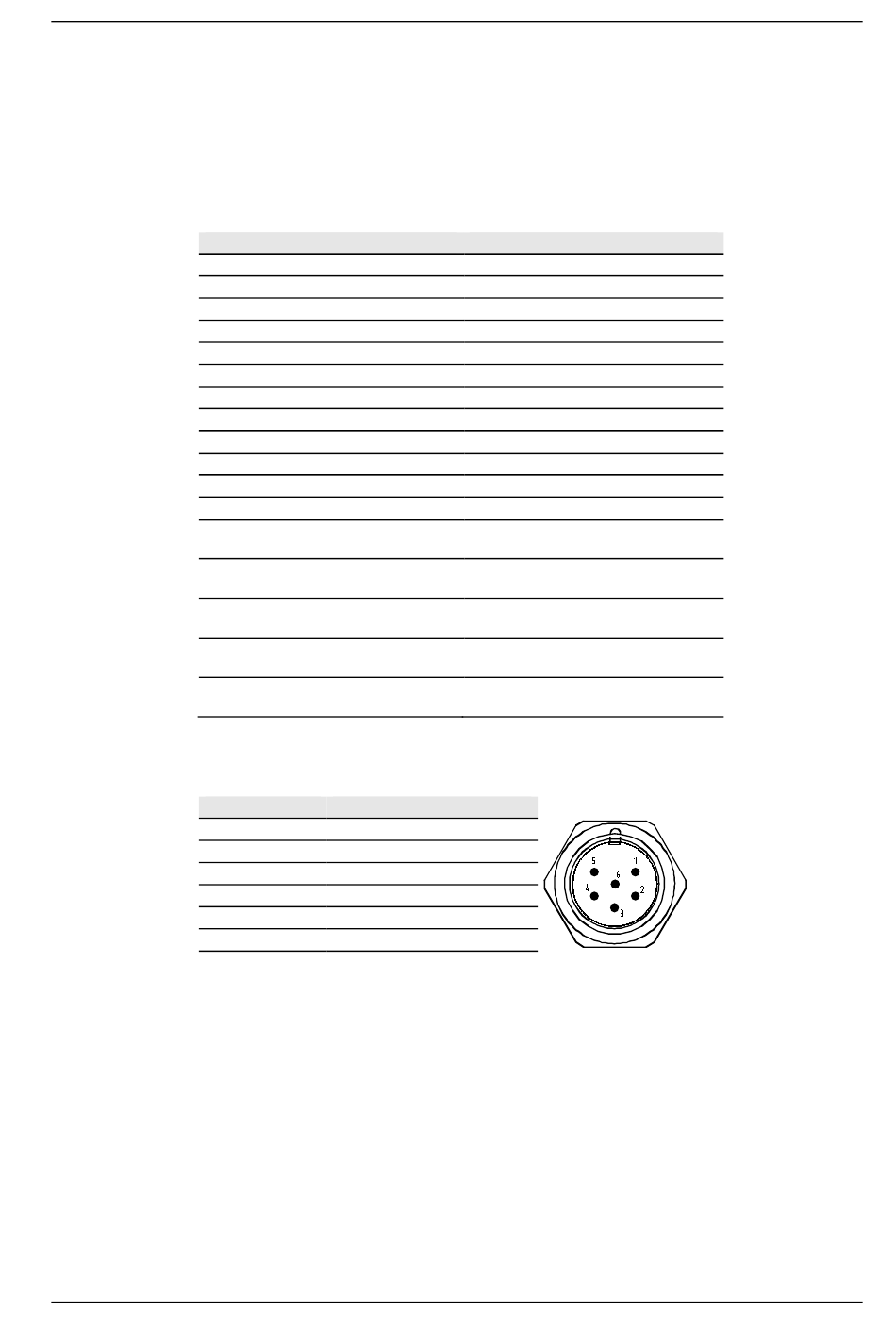

Tabelle 5
Belegung Anschluss Motorwicklung des Antriebes
Ausgabe: Juni 2023
42 V DC
10 A
386 W
500 mNm
HP, Typ HEDL 5640
500
1 – 6.000 U/min
4.000 U/min
7.000 U/min
275 µH
IP 54
3,1 kg
Binder Serie 623
Typ: 99-4637-20-06
Binder Serie 623
Typ: 99-4636-00-06
Lumberg
Typ: SFV 120
Binder Serie 423
Typ: 99-5130-15-12
3 m
verlängerbar auf max. 10 m
Funktion
Motor Phase A
nicht benutzt
Motor Phase B
nicht benutzt
Motor Phase C
nicht benutzt
Technische Änderungen ohne Vorankündigung vorbehalten.
Betriebsanleitung mzr-11557, mzr-11558, mzr-11558X1
9
