10 Software »Motion Manager« (Option für Steuerung S-BL)
Die Abfrage, die mcl-Datei in den »Motion-Controller« zu übertragen, ist mit
der Schaltfläche »Ja« zu beantworten.

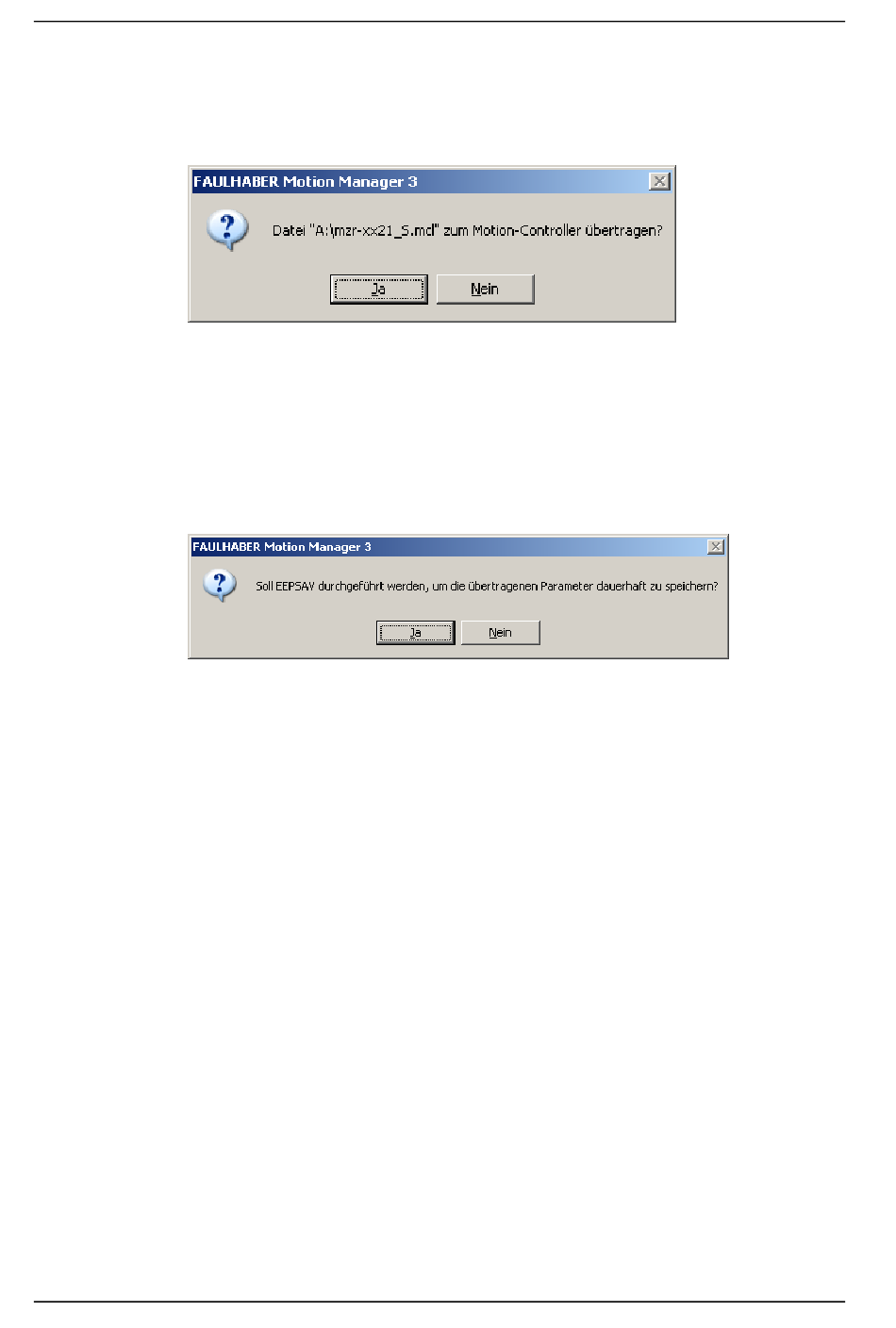

Bild 50
Bestätigung der Übertragung
Um die Daten für die Konfiguration und den Programmablauf im EEPROM zu
speichern ist das Dialogfenster (siehe Bild 51) mit »Ja« zu bestätigen. Dabei
wird das Programm resident in den Speicher geschrieben und steht nach
Abschalten und erneutem Einschalten wieder zur Verfügung.
Bild 51
Bestätigung zur Speicherung
Zum optionalen Lieferumfang gehören das Standardprogramm
mzr-11558_S.mcl und das Beispielprogramm dosierung_11558_e3_S.mcl zur
Dosierung.
Das Standardprogramm mzr-11558_S.mcl (siehe Listing 1) ist bei der
Auslieferung der Mikrozahnringpumpen mzr-11558X1 installiert.
Die Antriebe sind dabei mit folgenden Parametern konfiguriert:
− Drehzahlstellung über Potentiometer (Befehl SOR1)
− Antrieb ist nach dem Einschalten aktiv geschaltet (Befehl EN)
− Funktion der Mikrozahnringpumpe im kontinuierlichen Betrieb (Befehl
− maximale Drehzahl 4000 U/min (Befehl SP4000)
− maximaler Spitzenstrom des Antriebs 8000 mA (Befehl LPC8000)
− maximaler Dauerstrom des Antriebs 5000 mA (Befehl LCC5000)
− Beschleunigung des Antriebs 500 U/s² (Befehl AC500)
− Fault-Pin als Fehlerausgang konfiguriert (Befehl ERROUT)
− Einschalten asynchroner Antworten (Befehl ANSW1)
− Programmspeicher ist gelöscht und enthält keine Programme
