8 Betrieb mit Motorsteuerung
Inbetriebnahme
externe
Spannungsquelle
24 V DC / 2.5 A
+
-
Schalter S1
Drehzahlstellung

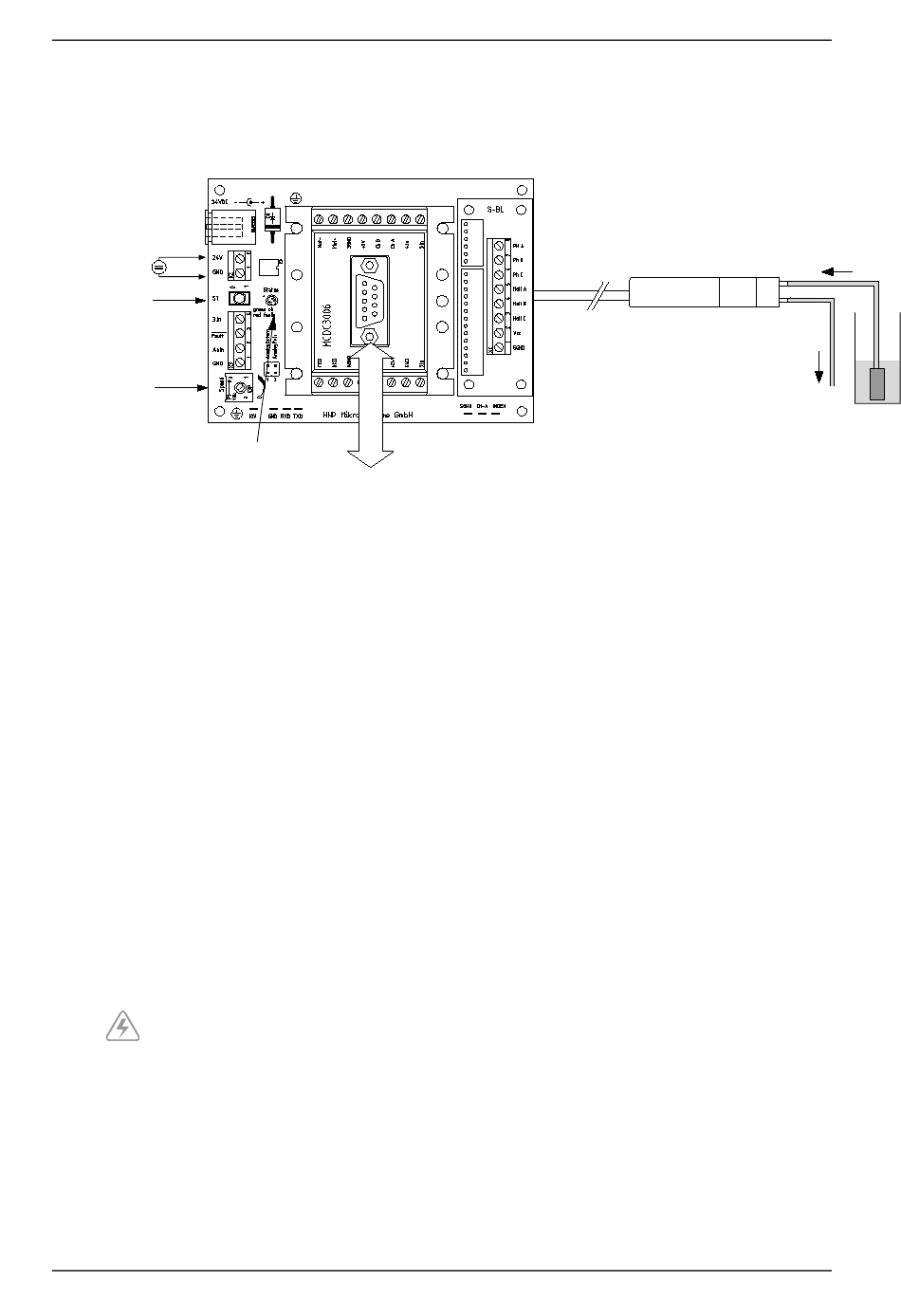

Bild 38
Anschluss der Mikrozahnringpumpe mzr-11558 an die Steuerung S-BL
Achten Sie beim Anschluss der Gleichspannung auf die richtige Polarität, da
ansonsten die Elektronik zerstört wird.
Hinweise:
− Mit dem Potentiometer kann die Drehzahl der Mikrozahnringpumpe
eingestellt werden, ohne dass die serielle Schnittstelle angeschlossen sein
muss.
66
Status LED
serielle
Schnittstelle
des PC
1. Schließen Sie das Kabel des Pumpenmotors an den 8-poligen
Anschlussklemmen der Steuerung S-BL an. Die Anschlussbelegung ist in
Kapitel 1.8 enthalten.
2. Verbinden Sie den RS-232-Anschluss der MCBL3006S mit einer freien
seriellen Schnittstelle eines PC. Verwenden Sie hierfür das mitgelieferte
9-polige Nullmodem-Kabel.
3. Drehen Sie das Potentiometer auf der Steuerung S-BL in die Nullstellung
durch Drehen im Uhrzeigersinn in den rechten Anschlag.
4. Schließen Sie die Versorgungsspannung von 24 VDC an. Der Anschluss
kann über die integrierte DIN Buchse oder alternativ über die zweipolige
Schraubklemme (24 V = »+«; GND = »-«) erfolgen.
5. Die Installation der mitgelieferten Software »Motion Manager« ist in
Kapitel 10 beschrieben.
