8 Betrieb mit Motorsteuerung

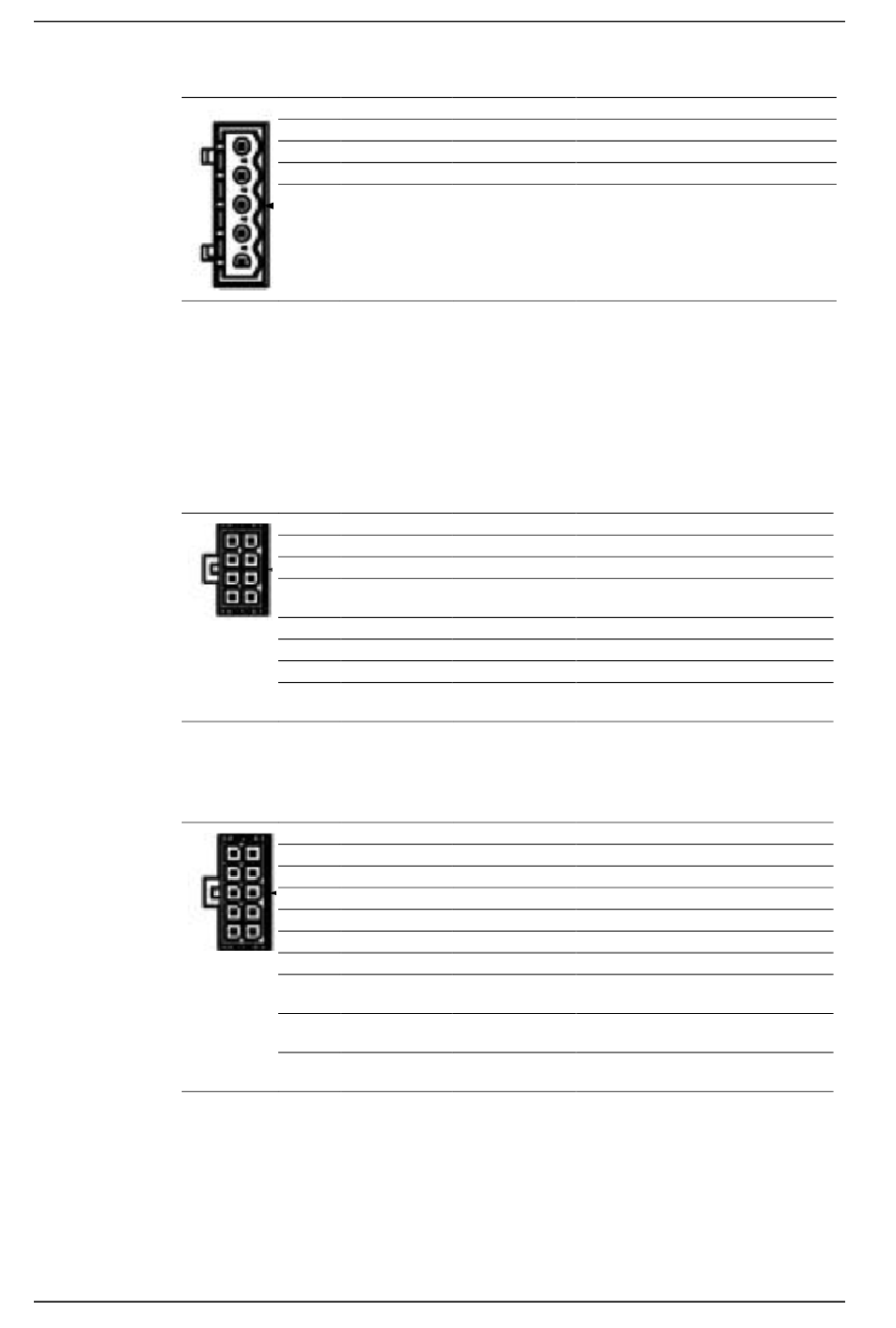

Stecker J2
Tabelle 25 Pinbelegung Motoranschluss J2
4. Hallsensoren/Encoder anschließen:
Stecker J3
Tabelle 26 Pinbelegung Hallsensoranschluss J3
Stecker J4
Tabelle 27 Pinbelegung Encoderanschluss J4
Info Wenn ein Encoder ohne Linedriver verwendet wird, können die invertierten
Signale offengelassen werden.
38
Pin Bezeichnung
1 A
2 B
3 C
4 Brake
5 Frame
Angaben zur Anschlussbelegung des Motors dem Datenblatt der Pumpe
entnehmen. Hinweis es sind nicht alle Anschlüsse an J3 und J4 der
Steuerung benutzt.
Pin Bezeichnung
1 Hall 1
2 Hall 2
3 Hall 3
4 Temp +
5 Frame
6 +5V
out
7 GND
8 Temp -
Pin Bezeichnung
1 +5V
out
2 +5V
out
3 Kanal A
4 Kanal B
5 Kanal I
6 Frame
7 GND
8 Kanal A neg
9 Kanal B neg
10 Kanal I neg
Technische Änderungen ohne Vorankündigung vorbehalten
Betriebsanleitung mzr-11557, mzr-11558, mzr-11558X1
Kabelfarbe Bedeutung (Motor)
BN - braun Motor BLDC Phase A
GN - grün Motor BLDC Phase B
WH - weiß Motor BLDC Phase C
n.c. Braking Resistor
n.c. Anschluss an das Gehäuse
Kabelfarbe Bedeutung (Hallsensoren)
BN - braun Hallsensor A Internal Pull up to +5 VDC
GY - grau Hallsensor B Internal Pull up to +5 VDC
WH - weiß Hallsensor C Internal Pull up to +5 VDC
n.c. Motor Temperatur Sensor positiv,
Analog Input
Anschluss am Motorgehäuse
PK - pink Output: +5 V DC Spannung
BU - braun Masseanschluss, digital Ground
n.c. Motor Temperatur Sensor negativ,
Analog Input
Kabelfarbe Bedeutung (Encoder)
RD - rot Output: +5 V DC Spannung
n.c. Output: +5 V DC Spannung
GN - grün Encoder Kanal A
YE - gelb Encoder Kanal B
GY/PK - grau/pink Encoder Kanal I
n.c. Anschluss am Motorgehäuse
n.c. Masseanschluss, digital Ground
BK - schwarz Encoder Kanal A (logisch invertiertes
Signal)
VIO - violett Encoder Kanal B (logisch invertiertes
Signal)
RD/BU - rot/blau Encoder Kanal I (logisch invertiertes
Signal)
