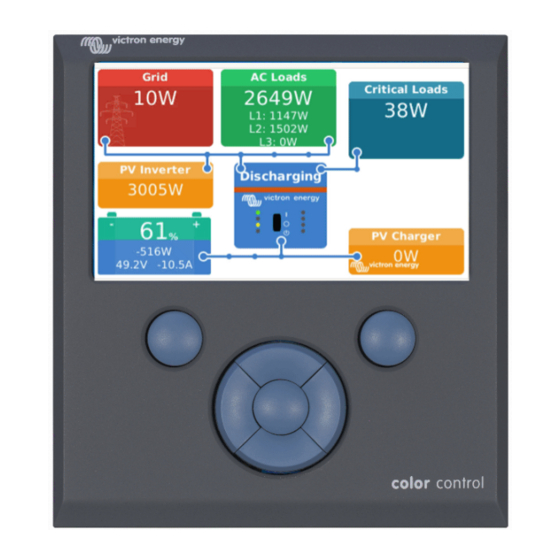

Victron energy BLUE POWER Color Control GX Handbuch
  1. Anleitungen
  2. Marken
  3. Victron energy Anleitungen
  4. Steuergeräte
  5. Color Control GX
  6. Handbuch

Victron energy BLUE POWER Color Control GX Handbuch

Vorschau ausblenden Andere Handbücher für BLUE POWER Color Control GX:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
DEUTSCH
Color Control GX Handbuch
Rev 21 05/2023
Dieses Handbuch ist auch
im
HTML5-Format verfügbar.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Victron energy BLUE POWER Color Control GX

Inhaltszusammenfassung für Victron energy BLUE POWER Color Control GX

  • Seite 1 DEUTSCH Color Control GX Handbuch Rev 21 05/2023 Dieses Handbuch ist auch HTML5-Format verfügbar.

  • Seite 2: Inhaltsverzeichnis

    Color Control GX Handbuch Inhaltsverzeichnis 1. Sicherheitshinweise ......................... 1 2. Einführung ..........................2 2.1. Was ist das Color Control GX? .................... 2 2.2. Lieferumfang ......................... 2 3. Installation ..........................3 3.1. Color Control GX – Übersicht der Anschlüsse ................3 3.2.
  • Seite 3 Color Control GX Handbuch 7.1.1. Alternative Methoden zur Ermittlung der IP-Adresse für die Remote Console......37 7.2. Zugriff über VRM ......................38 7.3. Das Menü Remote Console ....................39 8. Konfiguration ........................40 8.1. Menüstruktur und konfigurierbare Parameter ................40 8.2.
  • Seite 4 Color Control GX Handbuch 13.2.2. Kompatibilität ....................82 13.2.3. Verkabelung ....................82 13.2.4. GX-Gerätekonfiguration ..................83 13.2.5. Konfigurieren mehrerer Batteriemessungen ..............83 13.2.6. Installation Schritt für Schritt .................. 83 13.2.7. NMEA 2000 ....................84 13.2.8. Generische und unterstützte PGNs ................84 13.2.9.
  • Seite 5 Color Control GX Handbuch 16.3. Aktivieren der Start-/Stopp-Funktion .................. 114 16.4. Menü Allgemeiner Start/Stopp ..................115 16.5. Einstellungsmenü ....................... 115 16.6. Bedingungen: Benutzerdefinierte Parameter, die einen automatischen Start/Stopp des Generators auslösen ........................117 16.6.1. Generatorstopp, wenn der Wechselstromeingang nach einem Netzausfall verfügbar wird ..117 16.6.2.
  • Seite 6 Color Control GX Handbuch 20.1.1. Unterstützte DGNs ................... 133 20.1.2. RV-C out ....................... 133 20.1.3. DGN 60928 Eindeutige Identifikationsnummerb]n ............139 20.1.4. RV-C in ......................139 20.1.5. Geräteklassen ....................139 20.1.6. Instanzübersetzung ................... 140 20.1.7. RV-C Fehler- und Störungsbeseitigung ..............140 20.1.8.

  • Seite 7: Sicherheitshinweise

    Color Control GX Handbuch 1. Sicherheitshinweise SPEICHERN SIE DIESE ANWEISUNGEN - Dieses Handbuch enthält wichtige Anweisungen, die bei der Installation, der Einrichtung, dem Betrieb und der Instandhaltung zu beachten sind. • Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie das Produkt installieren und in Betrieb nehmen •...

  • Seite 8: Einführung

    Color Control GX Handbuch 2. Einführung 2.1. Was ist das Color Control GX? Das Color Control GX ist ein Mitglied der GX-Produktfamilie und wird über Steuertasten direkt auf dem eingebauten LCD-Display bedient. Bei den GX-Produkten handelt es sich um die hochmoderne Überwachungs- und Steuerungslösung von Victron, auf der unser Betriebssystem Venus OS ausgeführt wird.

  • Seite 9: Installation

    Color Control GX Handbuch 3. Installation 3.1. Color Control GX – Übersicht der Anschlüsse Seite 3 Installation...

  • Seite 10: Montageoptionen Und Zubehör

    Color Control GX Handbuch 3.2. Montageoptionen und Zubehör Sie können die folgenden Montageoptionen und Zubehörteile erwerben: • Kombiniertes Wandgehäuse für ein BMV und Color Control GX • Wandmontagegehäuse für Color Control GX Seite 4 Installation...

  • Seite 11: Stromversorgung Des Color Control Gx

    Color Control GX Handbuch 3.3. Stromversorgung des Color Control GX Das Gerät wird über den Power in V+-Anschlussbuchse mit Strom versorgt. Es werden 8 bis 70 VDC akzeptiert. Das Gerät versorgt sich selbst nicht über eine der anderen Verbindungen (z. B. Netzwerk). Das mitgelieferte DC-Stromkabel enthält eine träge 3,15 A Inline-Sicherung.
  • Seite 12 Color Control GX Handbuch HQ1654 und älter Für Seriennummern HQ1654 und älter montieren Sie die aufschnappbaren Ferritperlen wie unten beschrieben: Seite 6 Installation...

  • Seite 13: Relais-Verbindungen

    Color Control GX Handbuch 3.4. Relais-Verbindungen Das Color Control GX verfügt über die potentialfreie Funktion „Normalerweise offen“ (NO). Die Funktion des Relais kann über das GX-Menü eingestellt werden, Einstellungen → Relais → Funktion. Neben der manuellen und temperaturabhängigen [53]Auslösung kann es auch als Alarm [40]-, Generator-Start/Stopp...

  • Seite 14: Kopplung Von Victron-Produkten

    Color Control GX Handbuch 4. Kopplung von Victron-Produkten 4.1. VE.Bus Multis/Quattros/Wechselrichter Um dieses Dokument kurz zu halten, werden wir alle Multis, Quattros und Inverter als VE.Bus-Produkte bezeichnen. Die früheste Version von VE.Bus-Geräten, die über Produkte: Produkt_Akronym angeschlossen werden können, ist 19xx111, wobei die ersten 2 Ziffern für den Mikroprozessor und die letzten 3 Ziffern für die VE.Bus-Firmwareversion stehen.

  • Seite 15: Handbuch Für Remote

    Color Control GX Handbuch Es ist möglich, sowohl einen CCGX als auch ein Digital Multi Control an ein VE.Bus-System anzuschließen. Die Möglichkeit, das Produkt über CCGX ein- und auszuschalten oder auf Nur-Ladegerät einzustellen, wird deaktiviert. Dasselbe gilt für die Eingangsstrombegrenzung: Wenn ein Digital Multi Control im System vorhanden ist, wird die Eingangsstrombegrenzung, die an diesem Bedienfeld eingestellt ist, die Master-Einstellung sein, und eine Änderung am CCGX ist nicht möglich.

  • Seite 16: Der Batteriemonitor Smartshunt, Die Serie Bmv-700 Und Mppts Mit Ve.direct-Anschluss

    Color Control GX Handbuch 4.3. Der Batteriemonitor SmartShunt, die Serie BMV-700 und MPPTs mit VE.Direct-Anschluss Die direkte Verbindung über ein VE.Direct-Kabel ist auf die Anzahl der VE.Direct-Anschlüsse am Gerät beschränkt (siehe Übersicht der Anschlüsse [3]). Es sind zwei Arten von VE.Direct-Kabeln erhältlich: 1.

  • Seite 17: Anmerkungen Und Einschränkungen

    Color Control GX Handbuch Anmerkungen und Einschränkungen: • Diese Funktion ist für SmartShunts und BMV-712 verfügbar. Nicht für BMV-700 oder BMV-702. • Die Einstellung des Zählermodus erfolgt über VictronConnect im BMV/SmartShunt selbst. Einzelheiten finden Sie im Produkthandbuch des BMV-712 oder des SmartShunt auf der Produktseite des Batteriemonitors.

  • Seite 18: Wechselrichter Rs, Multi Rs Und Mppt Rs

    Color Control GX Handbuch 4.6. Wechselrichter RS, Multi RS und MPPT RS Der Wechselrichter RS, der Wechselrichter RS Solar und der Multi RS verfügen über die beiden Schnittstellen VE.Direct und VE.Can. Bei diesen speziellen Produkten ist es nur möglich, ein GX-Gerät über die VE.Can-Schnittstelle anzuschließen. Es ist nicht möglich, ein GX-Gerät über die VE.Direct-Schnittstelle anzuschließen.

  • Seite 19: Anschließen Eines Gx Tank 140

    Color Control GX Handbuch 4.10. Anschließen eines GX Tank 140 Der GX Tank 140 ist ein Zubehör für unsere GX-Systemüberwachungsprodukte. Es nimmt Messwerte von bis zu vier Tankfüllstandssensoren auf. Die Tankfüllstände können sowohl lokal im System als auch aus der Ferne über unser VRM Portal ausgelesen werden. Der GX Tank 140 ist sowohl mit Stromsendern (4 bis 20 mA) als auch mit Spannungssendern (0 bis 10 V) kompatibel.

  • Seite 20: Anschluss Von Unterstützten Nicht-Victron-Produkten

    Color Control GX Handbuch 5. Anschluss von unterstützten Nicht-Victron-Produkten 5.1. Anschließen eines PV-Inverters Durch die Messung der Leistung eines PV-Inverters erhält der Benutzer einen Überblick sowohl über die tatsächliche Leistungsbilanz als auch über die Energieverteilung. Beachten Sie, dass diese Messungen nur zur Anzeige von Informationen verwendet werden.

  • Seite 21: Anschluss Eines Nmea 2000-Gps-Gerätes

    Color Control GX Handbuch 5.3. Anschluss eines NMEA 2000-GPS-Gerätes Anstelle eines USB-GPS kann auch ein NMEA 2000 GPS für die ferngesteuerte Fahrzeug- oder Bootsverfolgung im VRM-Portal verwendet werden. Der NMEA 2000-GPS-Sender eines Drittanbieters muss dabei die folgenden Anforderungen erfüllen: • Die NMEA 2000-Geräteklasse muss 60, Navigation, entsprechen. •...
  • Seite 22 Color Control GX Handbuch • Oceanic Systems UK Ltd (OSUKL) - 3281 Wasserstandsender. Siehe Spannungswarnung unten Höchstwahrscheinlich funktionieren auch andere. Wenn Sie wissen, dass eine gut funktioniert, kontaktieren Sie uns unter Community -> Änderungen. Für den Anschluss eines NMEA 2000-Netzwerks an den VE.Can-Port des GX-Gerätes, die beide unterschiedliche Steckertypen haben, gibt es zwei Lösungen: 1.

  • Seite 23: Mopeka Pro Check Flüssiggas- Und Wasser-Bluetooth-Sensoren

    Color Control GX Handbuch 5.6. Mopeka Pro Check Flüssiggas- und Wasser-Bluetooth-Sensoren Venus OS unterstützt nun auch Mopeka Pro Check-Water und Pro Check-Sensor LPG. Diese Ultraschallsensoren verwenden BLE (Bluetooth Low Energy), eine Funktechnologie, mit der sich Geräte innerhalb einer Reichweite von etwa 10 Metern vernetzen lassen und die im Vergleich zur herkömmlichen Bluetooth-Technologie deutlich weniger Strom verbraucht.

  • Seite 24: Konfiguration

    Color Control GX Handbuch 5.6.2. Konfiguration Rufen Sie das Menü Geräteliste auf. Scrollen Sie nach oben oder unten und wählen Sie den entsprechenden Sensor. Betätigen Sie die rechte Pfeiltaste oder die Leertaste auf diesem Sensor, um das Setup-Menü des Sensors zu öffnen. Blättern Sie nach unten zu Setup und drücken Sie erneut die rechte Pfeiltaste oder die Leertaste, um das Setup-Menü...

  • Seite 25: Überwachung Des Tankfüllstands

    Color Control GX Handbuch 5.6.3. Überwachung des Tankfüllstands Die Tankfüllstände können an verschiedenen Stellen innerhalb der GX-Umgebung überwacht werden: • Geräteliste des GX-Geräts • Menü Sensorübersicht des GX-Geräts • Grafische Übersicht des GX-Geräts • VRM-Dashboard • Widgets für das erweiterte VRM-Menü •...

  • Seite 26: Unterstützung Für Den Lichtmaschinenregler Wakespeed Ws500

    Color Control GX Handbuch 5.7. Unterstützung für den Lichtmaschinenregler Wakespeed WS500 5.7.1. Einführung Der WS500 ist ein externer intelligenter Lichtmaschinenregler mit CAN-bus- und NMEA 2000-Kommunikation, der besonders für Marine- und Wohnmobilanwendungen geeignet ist. Der Wakespeed WS500 wird von Venus OS unterstützt und bietet die Möglichkeit, die Leistung Ihrer Lichtmaschinen über ein GX-Gerät zu überwachen.

  • Seite 27: Verkabelungsbeispiel

    Color Control GX Handbuch 5.7.4. Verkabelungsbeispiel Das nachstehende Beispiel zeigt einen Überblick über die empfohlene Verkabelung anhand einer Installation mit einem Lynx Smart BMS, Lynx Verteilern und einem Cerbo GX. Die korrekte Platzierung des Shunts der Lichtmaschine (nicht zu verwechseln mit dem Shunt des BMV oder SmartShunt) ist hier wichtig für den korrekten Anschluss der Strommessleitung.

  • Seite 28: Gx-Geräte-Benutzeroberfläche Für Ws500

    Color Control GX Handbuch 5.7.5. GX-Geräte-Benutzeroberfläche für WS500 Sobald der WS500 mit dem GX-Gerät verbunden ist, enthält die Geräteliste einen Eintrag für den Regler. Das WS500-Menü liefert dann die folgenden Informationen und Daten: • Ausgang: Spannung, Strom und Leistung, wie vom Lichtmaschinenregler mitgeteilt •...

  • Seite 29: Fehlerbehebung & Faq

    Color Control GX Handbuch VRM-Widget zur Anzeige von Spannung, Strom und Temperatur des WS500 5.7.7. Fehlerbehebung & FAQ Weitere Unterstützung und Hilfe zur Fehlerbehebung erhalten Sie direkt vom Wakespeed-Support. Fehlercode #91 und #92 Venus OS teilt alle Fehler mit, die vom WS500 erzeugt werden können, wie in der Wakespeed Kommunikations- und Konfigurationsanleitung definiert.
  • Seite 30 Color Control GX Handbuch Produkthandbuch des WS500 enthält zusätzliche Verdrahtungsdiagramme, die im Detail zeigen, wie der Kabelbaum verdrahtet ist. Beachten Sie, dass der Shunt an die Batterie angeschlossen und der WS500 so konfiguriert werden sollte, dass der Shunt an der Batterie liegt.

  • Seite 31: Drahtlose Bluetooth-Temperatursensoren Von Ruuvi

    Color Control GX Handbuch 5.8. Drahtlose Bluetooth-Temperatursensoren von Ruuvi Der Ruuvi-Sensor erfasst Temperatur, Luftfeuchtigkeit und Luftdruck und überträgt sie über Bluetooth an das GX-Gerät. Um die Ruuvi-Sensoren über Bluetooth mit dem GX-Gerät zu verbinden, benötigt das GX-Gerät Bluetooth-Funktionalität. Einige GX-Produkte verfügen bereits über integriertes Bluetooth, alle anderen können mit einem Standard-USB-Bluetooth-Adapter problemlos nachgerüstet werden (siehe die Übersicht über die Victron GX-Produktpalette für GX-Produkte mit integriertem...
  • Seite 32 Color Control GX Handbuch Bei mehreren Sensoren sollten Sie die Gerätekennung auf dem Sensorgehäuse selbst notieren, damit Sie den Überblick behalten. Der Sensor sollte nun im Hauptmenü angezeigt werden. Standardmäßig ist er mit der Bezeichnung „Generic temperature sensor (##)“ (Allgemeiner Temperatursensor) versehen. Im Menü...

  • Seite 33: Anschluss Von Imt-Sonneneinstrahlungs-, Temperatur- Und Windgeschwindigkeitssensoren

    Color Control GX Handbuch 5.9. Anschluss von IMT-Sonneneinstrahlungs-, Temperatur- und Windgeschwindigkeitssensoren Das Ingenieurbüro Mencke & Tegtmeyer GmbH (IMT) bietet eine Reihe von digitalen Silizium-Bestrahlungssensormodellen innerhalb der Si-RS485-Serie an, die alle mit einem Victron GX-Gerät kompatibel sind. Kompatibilität Die optionalen/zusätzlichen externen Modultemperatur-, Umgebungstemperatur- Windgeschwindigkeitssensoren...
  • Seite 34 Color Control GX Handbuch Si-Sensor Victron RS485 zu USB-Schnittstelle Signal Orange Gelb RS485 Daten B - Leistung Pos - 12 bis 28 VDC Schwarz Leistung Neg/Erd - 0 VDC Schwarz (dick) Erdung / Kabelabschirmung / PE Leistung Pos - 5 VDC (nicht verwendet) Schwarz Leistung Neg/Erd - 0 VDC (nicht verwendet) Braun...
  • Seite 35 Color Control GX Handbuch • Modbus-Adresse: 1 • Baudrate: 9600 • Datenformat: 8N1 (10 Bit) Für weitere Unterstützung bei der Konfiguration der Einstrahlungssensoren der Serie Si-RS485 von IMT wenden Sie sich bitte direkt an IMT Solar. Benutzeroberfläche – GX-Gerät Nach Anschluss an das Victron GX-Gerät und Einschalten wird der Bestrahlungsstärkesensor der Serie Si-RS485 von IMT innerhalb weniger Minuten automatisch erkannt und im Menü...

  • Seite 36: Datenvisualisierung - Vrm

    Color Control GX Handbuch 5.9.1. Datenvisualisierung - VRM Um die protokollierten Verlaufsdaten auf dem VRM-Portal zu überprüfen, erweitern Sie die Liste der „Meteorologischer Sensor”- Widgets und wählen Sie das „Meteorologischer Sensor”-Widget. Daten von allen verfügbaren Sensortypen werden automatisch in der Grafik angezeigt. Einzelne Sensoren/Parameter können auch durch Klicken auf den Sensornamen/die Sensorlegende deaktiviert/aktiviert werden.

  • Seite 37: Internetverbindung

    Color Control GX Handbuch 6. Internetverbindung Verbinden Sie das Color Control GX mit dem Internet, um alle Vorteile des VRM-Portals nutzen zu können. Das CCGX sendet Daten von allen verbundenen Produkten an das VRM-Portal - von dort aus können Sie den Energieverbrauch überwachen, den aktuellen Status der verbundenen Produkte anzeigen, E-Mail-Warnungen konfigurieren und Daten im CSV- und Excel-Format...

  • Seite 38: Wlan

    Über WLAN können Sie eine Verbindung zu WEP-, WPA- und WPA2-gesicherten Netzwerken herstellen. Es gibt mehrere unterstützte USB WLAN Dongles. Zwei davon sind auch bei Victron Energy ab Lager verfügbar: • Teilnr. BPP900100200 - CCGX WLAN-Modul einfach (Nano USB), klein, preisgünstig.

  • Seite 39: Usb-Tethering Mit Hilfe Eines Mobiltelefons

    Color Control GX Handbuch 6.5. USB-Tethering mit Hilfe eines Mobiltelefons Dies ist eine nützliche Einrichtung, wenn sie funktioniert - aber verlassen Sie sich nicht auf sie, denn sie hat sich nicht als sehr zuverlässig erwiesen. Konsultieren Sie das Internet, um Anweisungen zum Tethering für Ihr Telefon und sein spezielles Betriebssystem zu erhalten.
  • Seite 40 Color Control GX Handbuch wird. Die Verwendung einer Firewall am VPN-Server ermöglicht es ihm, den Datenverkehr nach Zeit, Verbindungstyp, Ort und Zielen zu kontrollieren. Obwohl dies den Rahmen dieses Handbuchs sprengt, funktioniert es, und – mit der Hilfe eines Linux- und Netzwerkexperten –...

  • Seite 41: Weitere Informationen Über Das Einrichten Einer Internetverbindung Und Vrm

    Color Control GX Handbuch 6.9. Weitere Informationen über das Einrichten einer Internetverbindung und • Einrichten eines VRM-Kontos • VRM-Portal-Alarme und Überwachung • VRM-Portal - Häufig gestellte Fragen Seite 35 Internetverbindung...

  • Seite 42: Zugriff Auf Das Gx-Gerät

    Color Control GX Handbuch 7. Zugriff auf das GX-Gerät Es ist möglich, über ein Smartphone, ein Tablet oder einen Computer auf das GX-Gerät zuzugreifen. Dieser Zugriff wird Remote Console genannt. Die Remote Console ist das zentrale Element, um Einstellungen am GX-Gerät vorzunehmen oder zu ändern. Bei GX-Geräten mit einem Display kann diese Fernkonsolenfunktion standardmäßig deaktiviert sein und muss aktiviert werden.

  • Seite 43: Zugriff Auf Die Remote Console Über Das Lokale Lan/Wlan-Netzwerk

    Color Control GX Handbuch 7.1. Zugriff auf die Remote Console über das lokale LAN/WLAN-Netzwerk In diesem Abschnitt wird erklärt, wie die Verbindung zur Remote Console hergestellt wird, wenn das Color Control GX mit dem lokalen Computernetzwerk verbunden ist, entweder mit einem Ethernet-Kabel oder wenn es für die Verbindung mit einem lokalen WLAN-Netzwerk konfiguriert ist.

  • Seite 44: Zugriff Über Vrm

    Color Control GX Handbuch Netzwerk (unter Microsoft Windows) In einem lokalen Netzwerk, zum Beispiel zu Hause, finden Sie das Color Control GX auch in der Windows „Netzwerk”-Übersicht (hierbei wird die Übertragungstechnologie Universal Plug-and-Play (UPnP) verwendet): Durch Doppelklicken auf das Symbol wird die Remote Console im LAN geöffnet. Öffnen Sie das Fenster „Eigenschaften“, indem Sie mit der rechten Maustaste auf das Symbol klicken, um die IP-Adresse anzuzeigen.

  • Seite 45: Das Menü Remote Console

    Color Control GX Handbuch Gehen Sie jetzt zum VRM-Portal, https://www.victronenergy.de/panel-systems-remote-monitoring/vrm, und folgen Sie den Anweisungen, um das Gerät hinzuzufügen. Sobald der VRM sichtbar ist, klicken Sie auf den Link Remote Console im linken Menü. Das Ergebnis sieht ähnlich aus wie das Bild oben. Weitere technische Informationen finden Sie im zugehörigen Kapitel zur Fehlerbehebung: Remote Console auf VRM - Fehlerbehebung.

  • Seite 46: Konfiguration

    Color Control GX Handbuch 8. Konfiguration 8.1. Menüstruktur und konfigurierbare Parameter Nachdem Sie die Installation abgeschlossen und die Internetverbindung eingerichtet haben (falls erforderlich), gehen Sie das Menü von oben nach unten durch, um das CCGX zu konfigurieren: Artikel Standardwert Beschreibung Allgemeines Zugangsebene Benutzer und...
  • Seite 47 Color Control GX Handbuch Artikel Standardwert Beschreibung Gespeicherte Sicherungs-Firmware Mit dieser Funktion können Sie zu der zuvor installierten Firmware-Version zurückkehren. Datum und Uhrzeit Datum/Uhrzeit UTC Automatisch aus dem Internet Datum/Uhrzeit lokal Automatisch aus dem Wenn eine Verbindung mit dem Internet besteht, wird Internet die Zeit unabhängig von dieser Einstellung automatisch synchronisiert.
  • Seite 48 Color Control GX Handbuch Artikel Standardwert Beschreibung Hat Gleichstromsystem Deaktiviert Ermöglichen Sie dies für Boote, Fahrzeuge und Anlagen mit DC-Lasten und Ladegeräten - zusätzlich zu Multi- und MPPT-Ladegeräten. Dies wird für die meisten netzunabhängigen Anlagen nicht anwendbar sein; und jede Diskrepanz zwischen dem vom Multi und dem BMV gemessenen Gleichstrom wird einem „Gleichstromsystem”...
  • Seite 49 Color Control GX Handbuch Artikel Standardwert Beschreibung Boots- und Wohnmobilübersicht Deaktiviert Aktivieren Sie diese Option, um die mobile anzeigen Übersichtsseite anzuzeigen, die für Anwendungen auf See und in entfernten Fahrzeugen konzipiert ist. Diese Übersicht ermöglicht den direkten Zugriff auf die AC-Stromgrenze sowie die Nur Ein/Aus/Ladegerät- Einstellungen und die Pumpensteuerung.
  • Seite 50 Color Control GX Handbuch Artikel Standardwert Beschreibung Modus Optimiert (mit Optimiert (mit BatteryLife) und Optimiert (ohne BatteryLife) BatteryLife), Batterien geladen halten, Externe Steuerung Netzzählung Belassen Sie die Standardeinstellung, wenn kein externer Victron-Netzzähler installiert ist. Wechselrichter AC-Ausgang im Aktiviert Wenn Sie diese Einstellung auf „Nein” setzen, wird die Einsatz AC-Ausgang-Grafik im Übersichtsfenster ausgeblendet.
  • Seite 51 Color Control GX Handbuch Artikel Standardwert Beschreibung Automatisches Scannen Aktiviert Scannt automatisch nach Modbus TCP-Geräten Nach Geräten scannen Manuelles Auslösen einer Suche nach Modbus TCP- Geräten Geräte Zeigt eine Liste der gefundenen Modbus TCP-Geräte und ihre IP-Adresse an Ethernet - Lesen Sie die vollständige Funktionsbeschreibung Status Nicht verbunden...
  • Seite 52 Color Control GX Handbuch Artikel Standardwert Beschreibung Gesamtlaufzeit hh:mm Gesamtzeit, die der Generator seit dem Zurücksetzen gelaufen ist. Zeit bis zum nächsten Testlauf hh:mm Wenn ein periodischer Lauf programmiert ist, wird dieser Zähler in Tagen und Stunden anzeigen, wie lange es dauern wird, bis dies eintritt.
  • Seite 53 Color Control GX Handbuch Artikel Standardwert Beschreibung Periodischer Lauf Nein Aktivieren - Nein / Ja Intervall ausführen Lauf überspringen, wenn er ausgeführt wurde seit Startdatum des Laufintervalls Startzeit Laufdauer (hh:mm) Laufen lassen, bis die Batterie vollständig geladen ist Generator Start/Stopp → Einstellungen Mindestlaufzeit Die minimale Anzahl von Minuten, die der Generator zu jedem Zeitpunkt des Starts läuft, auch nach...
  • Seite 54 Color Control GX Handbuch Artikel Standardwert Beschreibung Modbus TCP Diese Einstellung aktiviert den Modbus TCP- Dienst. Weitere Informationen über Modbus TCP in diesem Dokument und im Kommunikationsweißbuch https://www.victronenergy.de/ upload/documents/Whitepaper-Data-communication-with- Victron-Energy-products_DE.pdf MQTT auf LAN (SSL) Ermöglicht MQTT im LAN - Weitere Informationen über MQTT sind auf Victron Community verfügbar.

  • Seite 55: Ladezustand Der Batterie (Soc)

    Color Control GX Handbuch 8.2. Ladezustand der Batterie (SoC) 8.2.1. Welches Gerät sollte ich für die SoC-Berechnung verwenden? Es gibt drei Produkttypen, die den Ladezustand (State of Charge, SoC) berechnen. Das CCGX selbst berechnet den SoC nicht, sondern ruft ihn nur von den angeschlossenen Geräten ab. Die drei Produkte, die den SoC berechnen, sind: 1.

  • Seite 56: Anmerkungen Zu Soc

    Color Control GX Handbuch 4. Andere Systemtypen Wenn mehr Ladegeräte oder Lasten als nur die Multi oder MPPT-Solarladegeräte an die Batterie angeschlossen sind, ist ein spezieller Batteriemonitor erforderlich. Beispiele sind: • Hausladungen im Marine- oder Fahrzeugsystem. • PWM-Solarladegeräte • AC-Ladegeräte, wie z.B. Skylla-is, Phoenix-Ladegeräte, Nicht-Victron-Ladegeräte usw. •...

  • Seite 57: Einzelheiten Zu Ve.bus Soc

    Color Control GX Handbuch Die „Automatische” Funktion verwendet die folgende Logik: 1. Wenn verfügbar, verwendet es einen speziellen Batteriemonitor, wie z. B. BMV, SmartShunt, Lynx Smart BMS oder Lynx Shunt VE.Can, oder eine Batterie mit integriertem Batteriemonitor. 2. Wenn mehr als einer von ihnen angeschlossen ist, wird einer zufällig verwendet - obwohl Sie einen manuell auswählen können.

  • Seite 58: Spannungssteuerung Des Solarladegerätes

    Color Control GX Handbuch • In einem VE.Bus-System ohne weitere Batterieüberwachung (kein BMS, kein SmartShunt, keine verwaltete Batterie), aber mit Solarladegeräten, wird der Solarladestrom einbezogen und trägt zur Verbesserung der SoC-Berechnung des internen Multi/Quattro-Batteriewächters bei. Das System tut dies automatisch und zeigt an, dass es aktiv ist, indem es Ein anzeigt. 3.

  • Seite 59: Konfiguration Des Temperaturrelais

    Color Control GX Handbuch 8.4. Konfiguration des Temperaturrelais Es ist möglich, das integrierte Relais 1 und ggf. das Relais 2 so zu konfigurieren, dass sie sich temperaturabhängig aktivieren und deaktivieren. Siehe den Abschnitt Anschließen von Temperatursensoren für Kompatibilität und Anschlussanweisungen. Bestätigen Sie, dass die Temperatursensoren korrekt angeschlossen sind und die Temperatur in der Geräteliste melden.
  • Seite 60 Color Control GX Handbuch Sollte dies nicht ausreichen, um die Temperatur der Batterie über 5 Grad zu halten, können Sie auch ein zweites Heizkissenschütz an Relais 2 anschließen. Gehen Sie im Menü nach unten zu Bedingung 2 Weisen Sie die Relaissteuerung dem Relais 2 zu Setzen Sie den Aktivierungswert auf 4 Grad Setzen Sie den Deaktivierungswert auf 6 Grad Das bedeutet, dass das Relais 1 aktiv wird, wenn die Temperatur der Batterie auf 5 Grad fällt.

  • Seite 61: Firware-Updates

    Color Control GX Handbuch 9. Firware-Updates 9.1. Änderungsprotokoll Das Änderungsprotokoll ist in Victron Professional unter Firmware im Verzeichnis Venus BS verfügbar. Um auf Victron Professional zugreifen zu können, müssen Sie sich anmelden (kostenlos). 9.2. Aktualisierung von Version 1.x auf 2 Wird Firmware Version v1.74 oder früher ausgeführt? Ein Upgrade ist erforderlich.

  • Seite 62: Microsd-Karte Oder Usb-Stick

    Color Control GX Handbuch 9.3.2. MicroSD-Karte oder USB-Stick Die Aktualisierung mit einer microSD-Karte oder einem USB-Stick wird als „Offline-Update” bezeichnet. Verwenden Sie sie, wenn Sie ein Gerät aktualisieren, das nicht mit dem Internet verbunden ist. Schritt 1 Herunterladen Beachten Sie, dass die gleichen Dateien und das Änderungsprotokoll auf Victron Professional verfügbar sind.

  • Seite 63: Funktion Zur Sicherung Gespeicherter Firmware

    Color Control GX Handbuch 9.4.1. Funktion zur Sicherung gespeicherter Firmware Mit dieser Option können Sie zwischen der aktuellen und der vorherigen Firmware-Version wechseln. Es wird kein Internet und keine SD-Karte benötigt. Gehen Sie zu Einstellungen → Firmware → Gespeicherte Sicherungs-Firmware. Auf der folgenden Seite sehen Sie die aktuell laufende Firmware-Version und die Firmware-Version, die gebootet werden kann.

  • Seite 64: Installation Einer Bestimmten Firmware-Version Von Sd/Usb

    Color Control GX Handbuch 9.4.2. Installation einer bestimmten Firmware-Version von SD/USB Es kann Gründe geben, warum es notwendig ist, eine bestimmte Firmware-Version manuell herunterzuladen und zu installieren (z. B. eine ältere Firmware-Version, die nicht unter „Gespeicherte Sicherungs-Firmware“ auf dem GX-Gerät gespeichert ist). In diesem Kapitel finden Sie eine Erklärung diesbezüglich.

  • Seite 65: Ve.bus-Inverter/Ladegerät-Überwachung

    Color Control GX Handbuch 10. VE.Bus-Inverter/Ladegerät-Überwachung 10.1. Einstellung der Eingangsstrombegrenzung In diesem Kapitel werden die Auswirkungen der Aktivierung oder Deaktivierung der Benutzersteuerung für die Eingangsstrombegrenzereinstellung erläutert, wie sie im obigen Menü zu sehen ist (Geräteliste → [Ihr Wechselrichter/ Ladegerät]). Der vom Benutzer im Color Control GX festgelegte Grenzwert wird auf alle Eingänge angewandt, bei denen die Einstellung „Fernbedienung hat Vorrang“...

  • Seite 66: Phasen-Rotations-Warnung

    Color Control GX Handbuch 10.2. Phasen-Rotations-Warnung Die Wechselstromversorgung, entweder Generator oder Netz, an ein dreiphasiges Inverter-/Ladegerätesystem muss in der korrekten Rotation, auch als Sequenz bekannt, erfolgen. Wenn dies nicht der Fall ist, akzeptieren die Wechselrichter/Ladegeräte die Wechselstromversorgung nicht und bleiben im Wechselrichtermodus. Die Phasen-Rotations-Warnung wird in einem solchen Fall erhöht.
  • Seite 67 Color Control GX Handbuch Beachten Sie dabei bitte, dass das System auch eine Warnmeldung bei niedriger Batteriespannung anzeigt. Die Ursache für diese Warnmeldung ist in diesem Fall jedoch nicht eine niedrige Batteriespannung, sondern das Fehlen von Informationen seitens der Batterie aufgrund eines Kommunikationsverlustes. Zur Quittierung dieser Warnmeldung stellen Sie die Verbindung mit dem BMS wieder her oder starten den Wechselrichter/das Ladegerät neu bzw.

  • Seite 68: Überwachung Von Netzausfällen

    Color Control GX Handbuch 10.4. Überwachung von Netzausfällen Wenn diese Funktion aktiviert ist, wird ein Alarm ausgelöst, wenn das System länger als 5 Sekunden nicht an den als Netz oder Land konfigurierten AC-Eingang angeschlossen wurde. • Der Alarm wird als Benachrichtigung in der GUI und als Alarm auf dem VRM-Portal angezeigt und ist auch auf Modbus TCP / MQTT verfügbar.

  • Seite 69: Alarmstatusüberwachung

    Color Control GX Handbuch 10.6. Alarmstatusüberwachung Die Seite zur Alarmstatusüberwachung kann über Geräteliste → [Multi oder Quattro] → Alarmstatus aufgerufen werden. Es zeigt Diagnoseinformationen zu bestimmten Parametern an, um die Fehlersuche zu erleichtern, und bietet zusätzliche Informationen VE.Bus-Fehler 8/11. 10.7. Menü VE.Bus-Alarm einrichten Bei der Verwendung eines VE.Bus-Systems ist es möglich, den Schweregrad von Problemen auf dem VE.Bus-System zu konfigurieren, die eine Benachrichtigung am Color Control GX (und es zum Piepen bringt) auslösen sollen.

  • Seite 70: Dvcc - Verteilte Spannungs- Und Stromregelung

    Color Control GX Handbuch 11. DVCC - Verteilte Spannungs- und Stromregelung 11.1. Einführung und Merkmale Durch die Aktivierung von DVCC wird ein GX-Gerät von einem passiven Monitor zu einem aktiven Controller. Die verfügbaren Funktionen und Auswirkungen der Aktivierung von DVCC hängen von der Art der verwendeten Batterie ab. Die Wirkung hängt auch von den installierten Victron-Komponenten und deren Konfiguration ab.

  • Seite 71: Dvcc-Anforderungen

    • Für Gel-, AGM-, OPzS- und andere Blei-Säure-Batterien kann DVCC problemlos verwendet werden. Dasselbe gilt für Lithium Battery Smart von Victron Energy mit dem VE.Bus BMS, dem Lynx Ion + Shunt BMS oder dem Lynx Ion BMS. DVCC ist für das Lynx Smart BMS zwangsaktiviert.

  • Seite 72: Dvcc-Effekte Auf Den Ladealgorithmus

    Color Control GX Handbuch 11.3. DVCC-Effekte auf den Ladealgorithmus Im Standalone-Modus verwenden unsere Inverter/Ladegeräte und MPPT-Solarladegeräte ihren eigenen internen Ladealgorithmus. Das bedeutet, dass sie bestimmen, wie lange sie in der Absorption bleiben, wann sie auf Float umschalten, wann sie wieder auf Bulk oder Spreichern umschalten. Und in diesen verschiedenen Phasen verwenden sie die konfigurierten Parameter in VictronConnect und VEConfigure.
  • Seite 73 Color Control GX Handbuch Dies gilt für alle Arten von Systemen mit aktiviertem DVCC. Wenn beispielsweise ein System keine verwaltete Batterie (CAN-bus) enthält und nur die DVCC-Ladestrombegrenzung verwendet, wird diese Ladestrombegrenzung nur auf den an den VE.Bus- Anschluss angeschlossenen Multi oder Quattro angewendet. DVCC - Verteilte Spannungs- und Seite 67 Stromregelung...

  • Seite 74: Dvcc-Funktionen Für Alle Systeme

    Color Control GX Handbuch 11.4. DVCC-Funktionen für alle Systeme Diese Merkmale gelten für alle Arten von Systemen, wenn DVCC aktiviert ist: mit oder ohne ESS-Assistent und mit Blei-Säure- oder anderen normalen Batterien sowie wenn eine intelligente, an das CAN-bus-BMS angeschlossene Batterie installiert ist: 11.4.1.

  • Seite 75: Begrenzung Der Verwalteten Batterieladespannung

    Color Control GX Handbuch 11.4.2. Begrenzung der verwalteten Batterieladespannung Einige Batterien (z. B. BYD und Pylontech), die ab Werk geliefert werden, brauchen einige Zeit, um sich einzuspielen, und es kann sein, dass Sie sie in den ersten zwei Wochen mit einer niedrigeren Spannung betreiben müssen, bis sich das Gleichgewicht eingestellt hat.

  • Seite 76: Gemeinsamer Stromsensor (Shared Current Sense - Scs)

    Color Control GX Handbuch • BMV-702-Batteriemonitor • BMV-712 Batteriemonitor • SmartShunt • Lynx Shunt VE.Can-Batteriemonitor • Multi und Quattro Inverter/Ladegerät • Solarladegeräte (falls mit einem Temperatursensor ausgestattet) Beachten Sie, dass STS für das Lynx Smart BMS und einige Batterien zwangsweise deaktiviert ist. Weitere Informationen zu Ihrer Batterie finden Sie auf der Kompatibilitätsseite.

  • Seite 77: Dvcc-Funktionen Bei Verwendung Einer Can-Bus-Bms-Batterie

    Color Control GX Handbuch 11.5. DVCC-Funktionen bei Verwendung einer CAN-bus-BMS-Batterie Dieses Kapitel gilt für alle Systeme, in denen ein intelligentes Batterie-BMS installiert und über den CAN-bus angeschlossen ist. Beachten Sie, dass dies nicht das Victron VE.Bus BMS umfasst. Ein solch intelligentes BMS sendet die folgenden Parameter an das GX-Gerät: 1.

  • Seite 78: Dvcc Für Systeme Mit Dem Ess-Assistenten

    Color Control GX Handbuch 11.6. DVCC für Systeme mit dem ESS-Assistenten • Der ESS-Ladeerhaltungsmodus funktioniert nur dann richtig, wenn DVCC aktiviert ist. • Es wird ein fester Solar-Offset von 0,4 V verwendet (Werte für 48 V-Systeme, geteilt durch 4 für 12 V). Dieser Solar-Offset wird nur angewendet, wenn der ESS-Modus auf Optimiert in Kombination mit der aktivierten Einstellung für überschüssige Solarladegerätleistung oder wenn der ESS-Modus auf „Batterien geladen halten”...

  • Seite 79: Vrm Portal

    Color Control GX Handbuch 12. VRM Portal 12.1. Einführung in das VRM-Portal Wenn eine Verbindung zum Internet besteht, kann ein GX-Gerät in Kombination mit dem Victron Remote Management (VRM)- Portal verwendet werden, was folgendes ermöglicht: • Einfacher Fernzugriff auf alle Statistiken und den Systemstatus online •...
  • Seite 80 Color Control GX Handbuch Wenn die Protokolle nicht übertragen werden können, speichert das GX-Gerät sie in einem nichtflüchtigen Speicher (d.h. die Daten gehen bei einem Stromausfall oder Neustart nicht verloren). Das GX-Gerät verfügt über einen Puffer zur internen Speicherung von Protokollen für ein paar Tage. Um diesen Zeitraum zu verlängern, legen Sie eine microSD-Karte oder einen USB-Stick ein.

  • Seite 81: Fehlerbehebung Bei Der Datenerfassung

    Color Control GX Handbuch Wenn mehrere Speichergeräte eingesetzt werden, speichert das GX-Gerät die Daten auf dem zuerst eingesetzten Gerät. Wenn dieses entfernt wird, wird er das andere nicht mehr verwenden. Stattdessen wird ein interner Rückstandpuffer angelegt. Erst durch das Einfügen eines neuen wird wieder auf die Verwendung eines externen Speichers umgeschaltet. Network-Watchdog: automatischer Neustart Diese Funktion, die standardmäßig deaktiviert ist, bewirkt, dass das GX-Gerät automatisch neu gestartet wird, falls es keine Verbindung zum VRM-Portal herstellen konnte.
  • Seite 82 Color Control GX Handbuch • Wenn Sie weiterhin Probleme mit der Datenaufzeichnung haben, lesen Sie bitte weiter. Die zum Senden von Protokollen an das VRM-Portal erforderliche Kommunikation ist: 1. Eine gut funktionierende Internetverbindung - Verwenden Sie vorzugsweise eine über ein Ethernet-Kabel verkabelte Verbindung.
  • Seite 83 Color Control GX Handbuch • Wenn Sie das Ethernet verwenden und der „Status” „Nicht angeschlossen” anzeigt, überprüfen Sie, ob das Ethernet- Netzwerkkabel eventuell defekt ist: probieren Sie ein anderes Kabel aus. Die beiden Lichter auf der Rückseite des CCGX, wo das Ethernet-RJ45-Kabel eingesteckt wird, sollten aufleuchten oder blinken. Zwei tote Lichter zeigen ein Verbindungsproblem an.
  • Seite 84 Color Control GX Handbuch • Fehler #153 Verbindungsproblem und dann speziell ein SSL-bezogenes Problem, wie im folgenden Screenshot dargestellt: Überprüfen Sie die Datums- und Zeiteinstellung des GX-Geräts und auch die Zeitzone. Und vergewissern Sie sich, dass Ihr Router keine spezielle Haftungsausschluss-, Anmelde- oder Akzeptanzseite anzeigt, wie sie oft in Flughäfen, Hotels und anderen öffentlichen WLANs zu sehen ist.

  • Seite 85: Offline-Analyse Von Daten, Ohne Vrm

    Color Control GX Handbuch 12.5. Offline-Analyse von Daten, ohne VRM In bestimmten Fällen, z.B. bei sehr abgelegenen Standorten, an denen kein Internet zur Verfügung steht, kann es nützlich sein, die Daten analysieren zu können, ohne sie erst in das VRM-Portal hochladen zu müssen. VictronConnect auf einem Windows- oder Apple-Laptop installieren Legen Sie das Speichergerät mit der/den Protokolldatei(en) Öffnen Sie VictronConnect und verwenden Sie die Funktion Venus-Protokollkonverter, um sie in Excel-Blätter zu...

  • Seite 86: Remote Console Auf Vrm - Fehlerbehebung

    Color Control GX Handbuch 12.7. Remote Console auf VRM - Fehlerbehebung Befolgen Sie diese Schritte zur Fehlerbehebung bei der Remote Console auf VRM: Stellen Sie sicher, dass die Protokollierung zum VRM-Portal funktioniert, siehe Kapitel Datenaufzeichnung an VRM [73] Fehlerbehebung bei der Datenerfassung [75].

  • Seite 87: Marine-Mfd-Integration Durch App

    Color Control GX Handbuch 13. Marine-MFD-Integration durch App 13.1. Einführung & Anforderungen Eine Glasbrücke ist ein MFD (Multi-Funktions-Display), das die Systeme und den Navigationsstatus eines Bootes in einen großen Bildschirm oder Bildschirme am Steuer des Bootes integriert, wodurch mehrere Messgeräte, Halterungen und Verkabelungskomplikationen entfallen.

  • Seite 88: Raymarine Mfd-Integration

    Color Control GX Handbuch • Victron Inverter/Ladegerät • Victron Batteriemonitor • Netzwerkkabelverbindung zwischen MFD und GX-Gerät (direkt oder über Netzwerkrouter) • MFD-spezifisches Ethernet-Adapterkabel (nur für einige Marken, siehe detaillierte Informationen unter den nachstehenden Links) Verwendung der App für andere Zwecke Die App, wie sie auf den MFDs sichtbar ist, ist eine HTML5-App, die auf dem GX-Gerät gehostet wird.

  • Seite 89: Gx-Gerätekonfiguration

    Color Control GX Handbuch 13.2.4. GX-Gerätekonfiguration Gehen Sie auf dem Victron GX-Gerät zu Einstellungen → Dienste und aktivieren Sie dort sowohl MQTT auf LAN (SSL) als auch MQTT auf LAN (Klartext). Gehen Sie dann zu Menü → Einstellungen → Systemeinrichtung → Batteriemessungen und stellen Sie dort ein, welche Batterien Sie auf dem MFD anzeigen lassen möchten und unter welchem Namen.

  • Seite 90: Nmea 2000

    Color Control GX Handbuch Dieses Video zeigt die genauen Schritte: Nach dem Anschluss des Ethernet-Kabels an das GX-Gerät erhält es eine IP-Nummer vom Axiom DHCP. Wenn Sie die Victron App auf dem Axiom starten und die Anzeige „Hardware-Geräte nicht gefunden“ erscheint, starten Sie das Axiom einfach neu und sehen Sie...

  • Seite 91: Lighthouse 4.1.75 Und Neuere Versionen

    Color Control GX Handbuch Dies betrifft in der Regel die Batterieinstanz, die in den PGNs Batteriestatus und Gleichstrom detailliert verwendet wird. Wie das funktioniert, erfahren Sie hier: Ändern von NMEA 2000-Instanzen, Abschnitt Dateninstanzen. Dazu benötigen Sie eine Actisense NGT-1 NMEA 2000-zu-PC-Schnittstelle (USB).

  • Seite 92: Verkabelung

    Color Control GX Handbuch Momentan ist es nicht möglich, die Victron MFD App anders als über den Touchscreen zu steuern. Sie können also Folgendes nicht verwenden: • Lokale Steuerung, d. h. WheelKey und Pfeiltasten • Simrad OP50 • B&G ZC2 13.3.3.

  • Seite 93: Installation Schritt Für Schritt

    Schließen Sie das andere Ende des UTP-Kabels an den Ethernet-Anschluss des GX-Geräts an Gehen Sie auf dem MFD auf Apps und wählen Sie dann das Victron Energy-Logo, das nach ein paar Sekunden erscheint Und... das war's. Alle Informationen können nun auf einem einzigen Bildschirm angezeigt werden: Gleichstromlasten, Batterieinformationen, Landstromanschluss, Solarstromerzeugung, Wechselstromlasten, Wechselrichter- und Generatorsteuerung und die Option zum Öffnen der Remote Console...

  • Seite 94: Fehlerbehebung

    Color Control GX Handbuch Beschreibung 127508 Batteriestatus (Batteriespannung, Batteriestrom) 127509 Wechselrichterstatus J1939 AC PGNs 13.3.9. Fehlerbehebung Frage 1: Die MFD-Seite zeigt veraltete Informationen oder die Seite mit dem Anschlussproblem an, aber das GX-Gerät läuft und ist angeschlossen und das Victron-Symbol ist auf der Startseite vorhanden. A1: Versuchen Sie, die Seite neu zu laden, indem Sie das Menü...

  • Seite 95: Verkabelung

    Die Garmin MFDs betreiben einen DHCP-Server. Das GX-Gerät ist standardmäßig für die Verwendung von DHCP konfiguriert. Nachdem Sie das Kabel eingesteckt haben, erscheint nach 10 bis 30 Sekunden das Symbol von Victron Energy. Verwenden Sie WLAN, um das GX-Gerät mit dem Internet und dem VRM-Portal zu verbinden, während sein Ethernet-...

  • Seite 96: Installation Schritt Für Schritt

    Schließen Sie das andere Ende des UTP-Kabels an den Ethernet-Anschluss des GX-Geräts an Gehen Sie auf dem MFD auf Apps und wählen Sie dann das Victron Energy-Logo, das nach ein paar Sekunden erscheint Und... das war's. Alle Informationen können nun auf einem einzigen Bildschirm angezeigt werden: Gleichstromlasten, Batterieinformationen, Landstromanschluss, Solarstromerzeugung, Wechselstromlasten, Wechselrichter- und Generatorsteuerung und die Option zum Öffnen der Remote Console...

  • Seite 97: Furuno Mfd-Integration

    Color Control GX Handbuch Die unterstützten PGNs können von Modell zu Modell variieren. Bitte ziehen Sie das Handbuch des MFDs zu Rate, um eine Liste der unterstützten PGNs zu erhalten. 13.5. Furuno MFD-Integration 13.5.1. Einführung In diesem Kapitel wird erklärt, wie Sie eine Verbindung zu Furuno MFDs über einen Ethernet-Anschluss herstellen. Lesen Sie unbedingt auch das Kapitel Marine-MFD-Integration durch App [81].

  • Seite 98: Konfigurieren Mehrerer Batteriemessungen

    Color Control GX Handbuch Es ist möglich, einen Router an das gleiche LAN anzuschließen und so das GX-Gerät mit dem Internet zu verbinden. Sorgen Sie dafür, dass die Gateway- und DNS-Server-Einstellungen des GX auf die IP-Adresse des Routers eingestellt sind und dass die LAN-IP-Adressierung des Routers im selben Subnetz konfiguriert ist.

  • Seite 99: Generische Und Unterstützte

    Color Control GX Handbuch Dieses Kapitel beschreibt die Besonderheiten bei der Anzeige von Victron NMEA 2000-Informationen auf Furuno MFDs. Beachten Sie, dass es sich hierbei nicht um einen umfassenden Leitfaden handelt. Es ist schlicht das Ergebnis unserer Forschung und Entwicklung, die alles auf einem Furuno MFD überprüft hat. Die Funktionalität wird (größtenteils) von der Furuno-Software bestimmt und kann sich daher auch ändern und verbessern, wenn die Firma Furuno ihre Software aktualisiert.

  • Seite 100: Marine Mfd-Integration Durch Nmea 2000

    14. Marine MFD-Integration durch NMEA 2000 14.1. NMEA 2000: Einführung Die GX-Geräte von Victron Energy verfügen über eine NMEA 2000-Ausgangsfunktion: Wenn sie aktiviert ist, fungiert das GX- Gerät als Brücke: Es macht alle Batteriemonitore, Wechselrichter/Ladegeräte und andere Produkte, die an jedes GX-Gerät angeschlossen sind, im NMEA 2000-Netzwerk verfügbar.
  • Seite 101 Color Control GX Handbuch • Eine detaillierte Liste der PGNs finden Sie in unserem Whitepaper Datenkommunikation mit Victron Energy-Produkten. Wechselrichter/Ladegeräte • Alle Wechselrichter/Batterielader, die über einen VE.Bus-Anschluss angeschlossen werden, werden unterstützt. Dazu gehören Multis, Quattros, MultiPlus-IIs und andere (ähnliche) Victron Wechselrichter/Batterielader. •...
  • Seite 102 Color Control GX Handbuch • Das GX-Gerät weist jedem Tank automatisch eine eindeutige Geräteinstanz und eine Tankinstanz zu. Sie werden alle gleich berücksichtigt. Diese automatische Nummerierung erfolgt speziell und ausschließlich für Tankfüllstände, um die korrekte Anzeige auf allen verschiedenen Marken und Typen von MFDs so einfach wie möglich zu gestalten. Sonstige Daten und Produkttypen •...

  • Seite 103: Nmea 2000-Konfiguration

    Color Control GX Handbuch 14.3. NMEA 2000-Konfiguration Einstellung Standardwert Beschreibung CAN-bus-Profil VE.Can Definiert den Typ und die Baudrate des CAN-bus-Netzwerks. Um in Kombination mit NMEA 2000 zu verwenden, wählen Sie eines der Profile, das VE.Can enthält und bei 250 kbit/s liegt NMEA 2000-Ausgang Aktiviert und deaktiviert die NMEA 2000-Ausgangsfunktion Eindeutiger...

  • Seite 104: Konfiguration Mehrerer Tankfüllstandsmessungen (Garmin)

    Color Control GX Handbuch Bevor Sie mit den folgenden Schritten fortfahren, müssen Sie das GX-Gerät an das NMEA 2000-Netzwerk anschließen, an das das MFD angeschlossen ist. Verwenden Sie unser VE.Can zu NMEA 2000 Micro-C-Steckerkabel, um das GX-Gerät an das NMEA 2000 Netzwerk anzuschließen und stellen Sie sicher, dass der NMEA 2000-Ausgang des VE.Can-Anschlusses im GX-Gerät aktiviert ist.

  • Seite 105: Kopplung Von Victron-Produkten

    Color Control GX Handbuch Es gelten die folgenden Einschränkungen: 1. Aktuell kann der GPSMAP nur die Flüssigkeitstypen Treibstoff (Standard), Frischwasser, Abwasser (auch Grauwasser genannt), Brunnen, Öl, Schwarzwasser und Generator anzeigen. Die anderen Flüssigkeitstypen wie LNG, LPG und Diesel werden nicht angezeigt. Dies ist eine Einschränkung von Garmin, die sich mit einer zukünftigen Firmware-Aktualisierung Ihres MFDs ändern kann.

  • Seite 106: Konfiguration Mehrerer Tankfüllstandsmessungen (Navico)

    Color Control GX Handbuch 14.6. Konfiguration mehrerer Tankfüllstandsmessungen (Navico) Moderne Navico MFDs wie die Simrad NSO EVO3-Serie können verschiedene Arten von Tankfüllständen anzeigen. Es gelten die folgenden Einschränkungen: 1. Aktuell kann ein kompatibles Simrad MFD nur die Flüssigkeitstypen Treibstoff (Standard), Wasser, Abwasser (auch Grauwasser genannt), Brunnen, Öl und Schwarzwasser anzeigen.
  • Seite 107 Color Control GX Handbuch Die Auswahl eines Tanksensors aus dem Menü zur Auswahl der Datenquelle zeigt zusätzliche Details und Konfigurationsoptionen an, wie z. B. den Flüssigkeitstyp, den Standort oder den benutzerdefinierten Namen. Anschließend öffnen Sie ein Dashboard oder erstellen ein benutzerdefiniertes Dashboard und platzieren die Tanksensoren wie gewünscht. Marine MFD-Integration durch NMEA Seite 101 2000...

  • Seite 108: Konfiguration Mehrerer Tankfüllstandsmessungen (Furuno)

    Color Control GX Handbuch 14.7. Konfiguration mehrerer Tankfüllstandsmessungen (Furuno) Moderne Furuno MFDs wie die NavNet TZtouch3-Serie können verschiedene Arten von Tankfüllständen anzeigen. Es gelten die folgenden Einschränkungen: 1. Aktuell kann die NavNet TZtouch3-Serie nur Kraftstoff (Standard), Frischwasser und Schwarzwasser mit bis zu 6 Tanks für jeden der drei Flüssigkeitstypen anzeigen.

  • Seite 109: Nmea 2000 Virtuelle Geräte

    Color Control GX Handbuch • Address Claim Procedure (ACL): ein von J1939 spezifizierter und in NMEA 2000 verwendeter Mechanismus, der von den Geräten im Netzwerk verwendet wird, um zu verhandeln und jedem Gerät im Netzwerk eine eindeutige Netzwerkadresse zuzuweisen. Es ist eine Zahl von 0 bis 252. Es sind drei spezielle Netzwerkadressen definiert: 1.

  • Seite 110: Nmea 2000 Instanzen Ändern

    Color Control GX Handbuch Die NMEA 2000-Spezifikation gibt Folgendes an: „Dateninstanzen müssen in denselben PGNs, die von einem Gerät übertragen werden, eindeutig sein. Dateninstanzen dürfen im Netzwerk nicht global eindeutig sein. Die Feldprogrammierbarkeit wird durch die Verwendung von PGN 126208, Schriftfeldgruppenfunktion, implementiert”. Mit anderen Worten: Dateninstanzen müssen nur innerhalb eines einzigen Gerätes eindeutig sein.

  • Seite 111: Geräteinstanz

    Color Control GX Handbuch beschrieben. Zusätzlich zu den hier beschriebenen Methoden gibt es noch andere. So erlauben z. B. einige MFDs ebenfalls die Änderung von Instanzen. Häufig verwendete Methoden zum Ändern von Instanzen: 1. Fernkonsole auf einem GX-Gerät: Ausschließlich Geräteinstanzen 2.
  • Seite 112 Color Control GX Handbuch Actisense: Änderung der Geräteinstanzen: Erfordert den Actisense NGT-1. So ändern Sie eine Geräteinstanz: Actisense NMEA Reader öffnen Netzwerkansicht auswählen (Auswahl der Registerkarte unten links) Produkt auswählen, dessen Geräteinstanz Sie ändern möchten Registerkarte Eigenschaften unten rechts auswählen und Geräteinstanz ändern Actisense: Änderung der Dateninstanzen: Erfordert den Actisense...
  • Seite 113 Color Control GX Handbuch Anmerkungen: • Die Batterieinstanz und die Gleichstrominstanz haben bei Victron-Produkten denselben Wert. Wenn Sie einen der beiden Werte ändern, ändert sich auch der andere Wert. • Da der BMV zwei Spannungen ausgibt, die Hauptspannung und die Hilfs- oder Startspannung, ist dieser mit zwei Batterieinstanzen vorkonfiguriert: 0 und 1.
  • Seite 114 Color Control GX Handbuch 'Devices/00002CC001F4/Nad': 149, 'Devices/00002CC001F4/Serial': '0000500', 'Devices/00002CC005EA/CustomName': 'Hub-1', 'Devices/00002CC005EA/DeviceInstance': 0, 'Devices/00002CC005EA/FirmwareVersion': 'v2.60-beta-29', 'Devices/00002CC005EA/Manufacturer': 358, 'Devices/00002CC005EA/ModelName': 'Color Control GX', 'Devices/00002CC005EA/N2kUniqueNumber': 1514, 'Devices/00002CC005EA/Nad': 11, 'Devices/00002CC005EA/Serial': '0001514', 'Devices/00002CC005EB/CustomName': 'SmartBMV', [and so forth] Zum Ändern führen Sie einen SetValue-Aufruf für den unten aufgeführten DeviceInstance-Pfad durch. Oder, was vielleicht einfacher ist, verwenden Sie das dbus-spy-Tool.

  • Seite 115: Pgn 60928 Name Eindeutige Identitätsnummern

    Color Control GX Handbuch Ändern Sie sie z. B. auf 4: root@ccgx:~# dbus -y com.victronenergy.charger.socketcan_can0_di0_uc12983 /DeviceInstance SetValue %4 retval = 0 Warten Sie ein paar Sekunden und überprüfen Sie sie: root@ccgx:~# dbus -y com.victronenergy.bms.socketcan_can0_di0_uc10 com.victronenergy.charger.socketcan_can0_di4_uc12983 Änderung der Geräteinstanz erfolgreich! 14.8.6. PGN 60928 NAME Eindeutige Identitätsnummern Das GX-Gerät weist jedem virtuellen Gerät eine individuelle, eindeutige Identitätsnummer zu.

  • Seite 116: Rv-C-Unterstützung

    Color Control GX Handbuch 15. RV-C-Unterstützung 15.1. RV-C - Einführung Seit der Venus OS-Firmware v2.90 unterstützt Victron das RV-C Protokoll. Worum handelt es sich bei dem RV-C-Protokoll? Das RV-C-Protokoll (Recreation Vehicle-CAN) ist für Wohnmobile das, was NMEA 2000 (auch bekannt als N2K) für Boote ist: ein Kommunikationsprotokoll, das auf dem CAN-bus (Controller Area Network Bus) basiert und hauptsächlich in Wohnmobilen in den USA verwendet wird, um die Kommunikation und das Zusammenwirken von Geräten und Anlagen in Wohnmobilen zu ermöglichen.

  • Seite 117: Unterstützte Geräte

    Color Control GX Handbuch 15.3. Unterstützte Geräte Venus v2.90 bietet RV-C-out-Unterstützung für die folgenden Geräte: Victron-Produkt Anmerkungen VE.Bus-Wechselrichter/Ladegerät Das Wechselrichter- und Ladegerätteil kann separat (ein/aus) von RV-C gesteuert werden. Außerdem kann eine Eingangsstromgrenze für den Landanschluss eingestellt werden. Phoenix Smart IP43-Ladegerät 120-240 Kann über RV-C aktiviert/deaktiviert werden (ein/aus).

  • Seite 118: Konfiguration Von Rv-C-Ausgangsgeräten

    Color Control GX Handbuch 15.4.1. Konfiguration von RV-C-Ausgangsgeräten RV-C-Ausgangsgeräte können über das Untermenü Geräte im Menü des VE.Can-Anschlusses konfiguriert werden. Das Untermenü Geräte enthält alle Geräte des RV-C-Netzwerks einschließlich der RV-C-Ausgangsgeräte. Letztere werden durch ihre [VRM#-Instanz] identifiziert, die zur Identifizierung der „echten“ Geräte im Hauptmenü des GX-Geräts verwendet werden kann.

  • Seite 119: Garnet Seelevel Ii 709-Rvc Mit Unterstützung Für Gx-Geräte Von Victron

    Color Control GX Handbuch 15.5. Garnet SeeLevel II 709-RVC mit Unterstützung für GX-Geräte von Victron Mit der RV-C-Unterstützung in Venus OS ist es auch möglich, den Garnet SeeLevel 709-RVC zu verwenden und seine Daten auf dem GX-Gerät und VRM anzuzeigen. Alle 709-RVC Modelle und der SeeLevel Soul sind mit dem GX-Gerät kompatibel. Bitte beachten Sie die Einschränkungen, die im Abschnitt Einschränkungen [110] beschrieben sind.

  • Seite 120: Gx - Generator Auto-Start/Stopp

    Color Control GX Handbuch 16. GX - Generator Auto-Start/Stopp 16.1. Einführung der automatischen Start/Stopp-Funktion des Generators Ein internes Relais auf einem GX-Gerät (z. B. CCGX) kann verwendet werden, um einen Generator automatisch zu starten und zu stoppen. Dieses Relais – oder Schalter – kann durch eine Reihe von benutzerdefinierten Bedingungen „ausgelöst“ werden. Dieses Kapitel wird erklären, welche Bedingungen Ihnen zur Verfügung stehen;...

  • Seite 121: Menü Allgemeiner Start/Stopp

    Color Control GX Handbuch 16.4. Menü Allgemeiner Start/Stopp Gehen Sie zu Einstellungen → Generator Start/Stopp: • Generatorzustand: Aktueller Status des Generators. • Fehler: Fehlerbeschreibung. • Laufzeit: Generatorlaufzeit seit dem letzten Start. • Gesamtlaufzeit: Kumulierte Laufzeit seit dem ersten Start. • Zeit bis zum nächsten Testlauf: Wenn die Option „Testlauf“ aktiviert ist, zeigt dieses Element die verbleibende Zeit bis zum nächsten Testlauf an.
  • Seite 122 Color Control GX Handbuch Gesamtlaufzeit des Generators: Zurücksetzen oder Ändern der gesamten Laufzeitstunden. Seite 116 GX - Generator Auto-Start/Stopp...

  • Seite 123: Bedingungen: Benutzerdefinierte Parameter, Die Einen Automatischen Start/Stopp Des Generators Auslösen

    Color Control GX Handbuch 16.6. Bedingungen: Benutzerdefinierte Parameter, die einen automatischen Start/Stopp des Generators auslösen Um vom Hauptmenü zu Bedingungen zu gelangen, gehen Sie zu: Einstellungen → Start/Stopp des Generators → Einstellungen → Bedingungen Bei Kommunikationsverlust: Falls es jemals zu einem Kommunikationsausfall zwischen dem CCGX und dem VE Bus- Wechselrichter/Ladegerät kommt;...

  • Seite 124: Durch Batteriestrom Ausgelöste Relais

    Color Control GX Handbuch • Starten, wenn der SoC der Batterie niedriger ist als: Legen Sie die Erschöpfungsstufe für den Autostart fest. • Anfangswert während ruhiger Stunden: In Ruhigen Stunden kann es wünschenswert sein, einen Autostart so lange hinauszuzögern, bis er sich wirklich nicht mehr vermeiden lässt. Wenn Ruhige Stunden definiert wurden, legen Sie eine niedrigere, kritischere Autostart-Stufe fest.

  • Seite 125: Durch Hohe Temperatur Des Wechselrichters Ausgelöste Relais

    Color Control GX Handbuch 16.6.6. Durch hohe Temperatur des Wechselrichters ausgelöste Relais • Beginnen Sie mit der Hochtemperaturwarnung: Schalten Sie diese Funktion ein oder aus. • Beginnen Sie, wenn die Warnung aktiv ist für: Stellen Sie eine Verzögerung ein, um vorübergehende Temperaturanstiege zu vermeiden, die durch kurzzeitige hohe AC-Anforderungen verursacht werden.

  • Seite 126: Ruhige Stunden

    Color Control GX Handbuch 1. Über das Menü Manueller Start: Gehen Sie zu: Start/Stopp des Generators → Manueller Start; und schalten Sie dann die Grafik um, um den Generator zu starten. 2. Verwendung der Grafik des GX „Homepage“-Generators: Drücken Sie die Taste oben links auf der CCGX, Color Control GX oder Remote-Console und aktivieren Sie die Generator-Seite.

  • Seite 127: Fehlerbehebung

    Color Control GX Handbuch • Ferienhaus: Ferienhäuser, die nur teilzeitlich bewohnt werden, erfahren bei ihrer Nutzung eine viel tiefere Leistungsaufnahme. Die Funktion Ruhige Stunden kann verwendet werden, um viel niedrigere Autostart-Parameter einzustellen, wenn das Haus benutzt wird, als wenn es leer ist. Ruhige Stunden sollten als Dauerzustand (siehe oben) während der Nutzung festgelegt werden;...

  • Seite 128: Vorgehensweise Zum Zurücksetzen Auf Werkseinstellungen

    Color Control GX Handbuch 17. Vorgehensweise zum Zurücksetzen auf Werkseinstellungen Das Zurücksetzen auf die Werkseinstellungen des GX-Geräts erfolgt durch Einstecken eines USB-Sticks oder einer SD-Karte, auf der sich die spezifische Rücksetzdatei befindet. Das Zurücksetzen auf die Werkseinstellungen erfordert die Venus-Firmware-Version 2.12 oder höher. Es sind keine Tasten oder ein Bildschirm erforderlich.

  • Seite 129: Fehlerbehebung

    Color Control GX Handbuch 18. Fehlerbehebung 18.1. Fehlercodes Unterschiedliche Fehlerursachen Auf Ihrem GX-Gerät werden einige Fehlercodes vom GX-Gerät selbst angezeigt, in diesem Fall siehe untenstehende Liste. Als Systemsteuertafel zeigt sie auch Fehlercodes der angeschlossenen Geräte an, wie z. B.: • Multi und Quattro Inverter/Ladegeräte: VE.Bus-Fehlercodes •...

  • Seite 130: Faq

    Color Control GX Handbuch Diese Warnung wird in einem ESS-System ausgegeben, wenn die Netzzählung so konfiguriert ist, dass ein externer Zähler verwendet wird, aber kein Zähler vorhanden ist. Dadurch werden Installateure und Endnutzer gewarnt, dass das System nicht korrekt konfiguriert ist oder nicht korrekt arbeiten kann, weil es nicht mit dem Netzzähler kommunizieren kann. 18.2.

  • Seite 131: Frage 5: Kann Ich Mehrere Color Control Gx An Einen Multi/Wechselrichter/Quattro Anschließen

    Color Control GX Handbuch 18.2.5. Frage 5: Kann ich mehrere Color Control GX an einen Multi/Wechselrichter/Quattro anschließen? Nein. Seite 125 Fehlerbehebung...

  • Seite 132: Frage 6: Ich Sehe Falsche Strom- (Ampere) Oder Leistungsmesswerte Auf Meinem Ccgx

    Color Control GX Handbuch 18.2.6. Frage 6: Ich sehe falsche Strom- (Ampere) oder Leistungsmesswerte auf meinem CCGX Beispiele sind: • Ich weiß, dass eine Last 40 W aus der Multi zieht, aber das CCGX zeigt 10 W oder sogar 0 W an. •...

  • Seite 133: Frage 9: Wenn Ich Die Ip-Adresse Der Color Control Gx In Meinen Browser Eingebe, Sehe Ich Eine Webseite, Die Hiawatha Erwähnt

    Color Control GX Handbuch 18.2.9. Frage 9: Wenn ich die IP-Adresse der Color Control GX in meinen Browser eingebe, sehe ich eine Webseite, die Hiawatha erwähnt? Unser Plan ist es, zumindest eine Website zu betreiben, auf der Sie Einstellungen ändern und den aktuellen Status einsehen können.

  • Seite 134: Zwei-Wege-Kommunikation (Remote-Veconfig Und Remote-Firmware-Updates)

    Color Control GX Handbuch Zwei-Wege-Kommunikation (Remote-VEConfig und Remote-Firmware-Updates): • Vor v2.20: Verwendet HTTPS (Port 443) für die Pubnub-Server • v2.20 und spätere Versionen: Verbindung zu mqtt-rpc.victronenergy.com auf Port 443; und Verbindung zur Serverfarm mqtt{1 bis 128}.victronenergy.com. Weitere Informationen finden Sie in diesem Dokument. MQTT auf dem LAN: •...

  • Seite 135: Frage 20: Probleme Damit, Dass Multi Nicht Startet, Wenn Ccgx Angeschlossen Ist / Vorsicht Bei Der Versorgung Des Ccgx Von Der Ac-Out-Klemme Eines Ve.bus-Inverters, Multi Oder Quattro

    Color Control GX Handbuch 18.2.20. Frage 20: Probleme damit, dass Multi nicht startet, wenn CCGX angeschlossen ist / Vorsicht bei der Versorgung des CCGX von der AC-Out-Klemme eines VE.Bus-Inverters, Multi oder Quattro Stellen Sie sicher, dass das GX-Gerät und MultiPlus mit der neuesten Firmware-Version läuft. Wenn Sie das CCGX von einem an den AC-Out-Port eines beliebigen VE.Bus-Produktes (Inverter, Multi oder Quattro) angeschlossenen Netzteil mit Strom versorgen, kann nach dem Abschalten der VE.Bus-Produkte aus irgendeinem Grund (nach einem Betriebsfehler oder während eines Schwarzstarts) ein Deadlock auftreten.

  • Seite 136: Frage 24: Was Ist Fehler #42

    Color Control GX Handbuch ermöglicht. Nach 10 Sekunden wird diese Leitung freigegeben, und der Multi sollte von dort aus die Führung übernehmen. Wenn die Fernschalterverbindung nicht verkabelt ist, kann der Multi seine eigene Versorgung nicht übernehmen. Das CCGX wird erneut versuchen, der Multi wird hochgefahren und nach 10 Sekunden stoppen, und so weiter.

  • Seite 137: Gpl-Hinweis

    Color Control GX Handbuch Nach einem Klick auf die Schaltfläche Speichern wird das neue Widget unter der Registerkarte Erweitert angezeigt. Tipp: Halten Sie den zu untersuchenden Zeitraum so klein wie möglich, um eine hohe Auflösung der round trip time zu erreichen.. 18.2.26.

  • Seite 138: Technische Angaben

    Color Control GX Handbuch 19. Technische Angaben 19.1. Technische Angaben Color Control GX Spannungsbereich Stromversorgung 8–70 VDC Stromaufnahme bei 12 VDC 24 VDC 48 VDC Bildschirm ausgeschaltet 140 mA 80 mA 40 mA Display auf minimaler Intensität 160 mA 90 mA 45 mA Display auf maximaler Intensität 245 mA...

  • Seite 139: Anhang

    Color Control GX Handbuch 20. Anhang 20.1. RV-C 20.1.1. Unterstützte DGNs Dieses Kapitel beschreibt, welche Daten der unterstützten Geräte verfügbar sind und die entsprechenden DGNs (Data Group Numbers). RV-C definiert verschiedene Nachrichten. Eine detaillierte Spezifikation des Protokolls und die Definition der Nachrichten ist öffentlich zugänglich unter RV-C.com.
  • Seite 140 Color Control GX Handbuch VE.Bus-Wechselrichter/Ladegerät Geräte Nur VE.Bus MultiPlus/Quattro. Der Phoenix Inverter VE.Bus wird ebenfalls von diesem Dienst exportiert, allerdings wird die Anzahl der AC-Eingänge dabei auf 0 gesetzt. Der DSA ist auf 66 (Wechselrichter #1) eingestellt. Instanzen • Wechselrichter: Standardinstanz 1, konfigurierbar von 1...13 •...
  • Seite 141 Color Control GX Handbuch Victron definiert die folgenden Optionen zur Steuerung eines kombinierten Wechselrichters/Ladegeräts: Status Anmerkungen Wechselrichter und Ladegerät sind beide ausgeschaltet Nur Wechselrichter Nur der Wechselrichter ist eingeschaltet Nur Ladegerät Nur das Ladegerät ist eingeschaltet Sowohl der Wechselrichter als auch das Ladegerät sind eingeschaltet Mit dieser Option wird das Schaltermenü...
  • Seite 142 Color Control GX Handbuch Wechselstromladegerät Geräte Skylla-I, Skylla-IP44/IP65, Phoenix Smart IP43-Ladegerät. Der DSA ist auf 74 (Konverter #1) eingestellt. Instanzen • Ladegerät: Standardinstanz 2, konfigurierbar von 1...13 • Leitung: Standardinstanz 0 (L1), konfigurierbar von 0...1 • Gleichstromquelle #1: Standardinstanz 1, konfigurierbar von 1...250 •...
  • Seite 143 Color Control GX Handbuch DGN# Wert SOLAR_CONTROLLER_ARRAY_STATUS 0x1FDFF PV-Spannung /-strom DC_SOURCE_STATUS_1 0x1FFFD DC voltage (DC-Stromspannung) Feste Priorität von 90 (Ladegerät + 10) Seite 137 Anhang...
  • Seite 144 Color Control GX Handbuch Batterie/BMS Geräte BMV, SmartShunt, Lynx Shunt, Lynx Ion, Lynx Smart BMS, BMS-Can Batterien. Der DSA ist auf 69 (Ladezustand der Batterie - Monitor) eingestellt. Instanzen • Haupt: Standardinstanz 1, konfigurierbar 1...250; Standardpriorität 119, konfigurierbar 0...120 • Starter: Standardinstanz 2, konfigurierbar 1...250; Standardpriorität 20, konfigurierbar 0...120 Status DGN# Wert...

  • Seite 145: Dgn 60928 Eindeutige Identifikationsnummerb]N

    Color Control GX Handbuch 20.1.3. DGN 60928 Eindeutige Identifikationsnummerb]n Das GX-Gerät weist jedem virtuellen Gerät eine individuelle, eindeutige Identifikationsnummer zu. Ändern Sie diese nur, wenn Sie mehrere GX-Geräte in einem RV-C-Netzwerk verwenden. Die eindeutige Identitätsnummer wird für die GX-interne „Datenbank“ der CAN-bus-Geräte verwendet, um Geräte bei der Adressbestimmung zu vergleichen.

  • Seite 146: Instanzübersetzung

    Color Control GX Handbuch • Tankzähler werden in RV-C-Nachrichten übersetzt, wobei die bestehenden Tank-IDs/VRM-Instanznummern weitergeführt werden. 20.1.6. Instanzübersetzung RV-C nutzt Instanzen auf verschiedene Arten: • Gleichstromquelleninstanz • AC-Leitung • Geräteinstanz (kontextabhängig) Jede Verwendung der Instanz hat eine bestimmte Bedeutung, und ein bestimmtes Gerät kann zeitweise eine oder mehrere dieser Instanzen verwenden.
  • Seite 147 Color Control GX Handbuch • SPN wird unter normalen Bedingungen auf 0xFFFFFF gesetzt und immer dann auf 0x0, wenn eine Warnung oder ein Fehlerzustand in unterstützten Victron-Geräten vorliegt. • FMI wird stets auf 0x1F (Failure mode not available) gesetzt. Diese einfache Zuordnung ermöglicht die Anzeige eines Alarm- oder Fehlerzustands in einem bestimmten Victron-Gerät auf externen Benutzerdisplays, so dass der Benutzer die Victron-Diagnosehilfen für zusätzliche Erkenntnisse nutzen kann.

  • Seite 148: Rv-C-Gerätepriorität

    Color Control GX Handbuch 20.1.8. RV-C-Gerätepriorität Ein entscheidendes Konzept beim RV-C ist die Anwendung von Geräteprioritäten. Die Priorität eines bestimmten Geräts wirkt sich darauf aus, ob es DGNs senden darf (z. B. sollte ein BMS mit einer höheren Priorität Details zum Batteriestatus senden, während ein MPPT-Regler mit einer niedrigeren Priorität zurückstehen sollte). Die Gerätepriorität wird manchmal auch verwendet, um bestimmte Knoten anderen vorzuziehen, so kann es z.

  • Seite 149: Color Control Gx Maße

    Please check the scale before using this paper as a template for cutting a hole in your panel !! No rights can be derived from this drawing. © victron energy b.v. Panel cut out dimensions Color Control GX date: 11102013 rev: 00 Seite 143 Anhang...

Inhaltsverzeichnis
