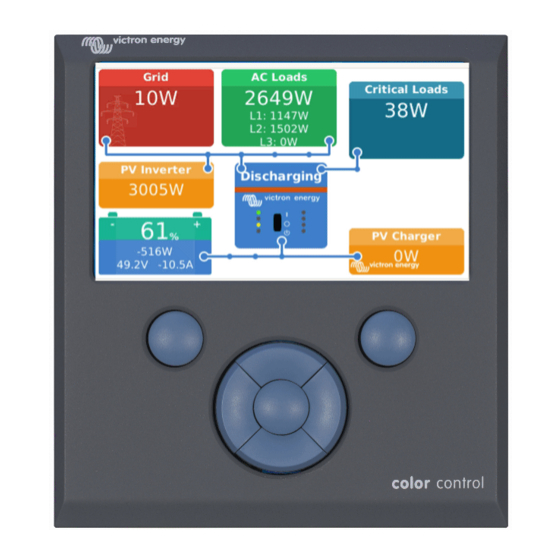

Victron energy Color Control GX Handbuch
Vorschau ausblenden
Andere Handbücher für Color Control GX:
Inhaltsverzeichnis
Werbung
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Victron energy Color Control GX
Inhaltszusammenfassung für Victron energy Color Control GX
- Seite 1 DEUTSCH Color Control GX Handbuch...
-
Seite 2: Inhaltsverzeichnis
Color Control GX Handbuch Inhaltsverzeichnis 1. Einführung ..........................1 1.1. Was ist das Color Control GX? .................... 1 1.2. Lieferumfang ......................... 1 2. Installation ..........................3 2.1. Übersicht der Verbindungen ....................3 2.2. Leistung ........................3 2.3. Kopplung von Victron-Produkten ..................4 2.3.1. - Seite 3 Relaisstatus im CCGX Menü sehen? ............... 62 13.11. Frage 11: Wie lange sollte eine automatische Aktualisierung dauern? ........... 62 13.12. Frage 12: Ich habe einen VGR mit IO-Extender, wie kann ich diesen durch einen Color Control GX ersetzen? ........................62 13.13.
- Seite 4 Color Control GX Handbuch 13.18. Frage 18: Wie ist die Datennutzung des Color Control GX? ............63 13.19. Frage 19: Wie viele AC-Stromsensoren kann ich in einem VE.Bus-System anschließen? ....63 13.20. Frage 20: Probleme damit, dass Multi nicht startet, wenn CCGX angeschlossen ist / Vorsicht bei der Versorgung des CCGX von der AC-Out-Klemme eines VE.Bus-Inverters, Multi oder Quattro ......
-
Seite 5: Einführung
Color Control GX Handbuch 1. Einführung 1.1. Was ist das Color Control GX? Das CCGX ist das Herzstück Ihrer Energieanlage. Alle anderen Systemkomponenten - wie Wechselrichter/Ladegeräte, Solarladegeräte und Batterien - sind daran angeschlossen. Das CCGX sorgt dafür, dass alles harmonisch miteinander arbeitet. - Seite 6 Color Control GX Handbuch Seite 2 Einführung...
-
Seite 7: Installation
Color Control GX Handbuch 2. Installation 2.1. Übersicht der Verbindungen 2.2. Leistung Das Gerät wird über den Power in V+-Anschluss mit Strom versorgt. Es werden 8 bis 70 V DC akzeptiert. Das Gerät versorgt sich selbst nicht über eine der anderen Verbindungen (z.B. Netzwerk). Das mitgelieferte DC-Stromkabel enthält eine träge 3,15 A Inline-Sicherung. -
Seite 8: Kopplung Von Victron-Produkten
Color Control GX Handbuch Da das CCGX mit vielen verschiedenen Produkten verbunden ist, stellen Sie bitte sicher, dass bei der Isolierung die richtige Sorgfalt angewendet wird, um Kurzschlüsse zu vermeiden. Bei 99 % der Installationen wird dies kein Problem darstellen. -
Seite 9: Das Batterieanzeigegerät Der Serie Bmv-700; Und Mppts Mit Ve.direct-Anschluss
Color Control GX Handbuch Verbindung mehrerer VE.Bus-Systeme zu einem einzigen CCGX Es kann nur ein VE.Bus-System an die VE.Bus-Anschlüsse auf der Rückseite des CCGX angeschlossen werden. Die professionelle Art und Weise, mehr Systeme zu überwachen, besteht darin, ein zweites CCGX hinzuzufügen. -
Seite 10: En] Ve.can And Bms-Can Interfaces
[en] BMS-Can is intended to be used with compatible managed battery systems, such as Pylontech, BYD, Freedomwon and many more. These must be terminated at the Victron end (on the Color Control GX) with the included terminator (same one as used with VE.Can). -
Seite 11: Anschließen Eines Usb-Gps
Color Control GX Handbuch Null Einspeisung Details Fronius LAN-Verbindung, siehe GX - GX - Fronius Handbuch Nein LAN-Verbindung, siehe GX - GX - SMA-Handbuch SolarEdge Nein LAN-Verbindung, siehe GX - SolarEdge-Handbuch LAN-Verbindung, siehe GX - ABB-Handbuch Verwendung eines Zählers Für PV-Inverter, die nicht digital angeschlossen werden können, kann ein Zähler verwendet werden:... -
Seite 12: Anschluss Von Imt-Sonneneinstrahlungs-, Temperatur- Und Windgeschwindigkeitssensoren
Color Control GX Handbuch • Oceanic Systems (UK) Ltd (OSUKL) - 3271 Volumetrischer Tanksender. Falls es nicht funktioniert, braucht es ein Firmware- Update. Wenden Sie sich dazu an OSUKL. Siehe Spannungswarnung unten. • Oceanic Systems UK Ltd (OSUKL) - 3281 Wasserstandsender. Siehe Spannungswarnung unten Höchstwahrscheinlich funktionieren auch andere. - Seite 13 Color Control GX Handbuch Kabelverbindungen Si-Sensor Victron RS485 zu USB-Schnittstelle Signal Braun Orange RS485 Daten A + Orange Gelb RS485 Daten B - Leistung Pos - 12 bis 28 VDC Schwarz Leistung Neg/Erd - 0 VDC Schwarz (dick) Erdung / Kabelabschirmung / PE...
- Seite 14 Color Control GX Handbuch eine maximale Länge von 20 cm reduziert wird - in diesem Fall sollte eine geeignete/qualitativ hochwertige Verkabelung für die gesamte Kabellänge und nicht nur für die Auszugslänge verwendet werden • Die Verkabelung getrennt / entfernt von der DC- oder AC-Hauptstromverkabelung installiert wird •...
- Seite 15 Color Control GX Handbuch Innerhalb des Untermenüs „Einstellungen” ist es möglich, alle optionalen/zusätzlichen externen Sensoren, die an den Bestrahlungssensor der Serie Si-RS485 von IMT angeschlossen sind, manuell zu aktivieren und zu deaktivieren. Seite 11 Installation...
-
Seite 16: Datenvisualisierung - Vrm
Color Control GX Handbuch 2.8.1. Datenvisualisierung - VRM Um die protokollierten Verlaufsdaten auf dem VRM-Portal zu überprüfen, erweitern Sie die Liste der „Meteorologischer Sensor”- Widgets und wählen Sie das „Meteorologischer Sensor”-Widget. Daten von allen verfügbaren Sensortypen werden automatisch in der Grafik angezeigt. Einzelne Sensoren/Parameter können auch durch Klicken auf den Sensornamen/die Sensorlegende deaktiviert/aktiviert werden. -
Seite 17: Internetverbindung
Über WLAN ist es möglich, sich mit WEP, WPA und WPA2 gesicherten Netzwerken zu verbinden. Es gibt fünf unterstützte USB- Wi-Fi-Dongles. Zwei davon sind auch bei Victron Energy ab Lager erhältlich: • Teilnr. BPP900100200 - CCGX WLAN-Modul einfach (Nano USB), klein, preisgünstig. -
Seite 18: Gx Gsm
Color Control GX Handbuch • Teilnr. BPP900200100 - Startech USB300WN2X2D • Teilnr. BPP900100100 - Zyxel NWD2105 • Teilnr. BPP900200200 - Gembird WNP-UA-002, etwas höhere Kosten und auch besserer Empfang. Andere WLAN-Dongles mögen zwar funktionieren, aber sie wurden nicht getestet, und wir bieten keinen Support für andere Dongles an. -
Seite 19: Ip-Konfiguration
Color Control GX Handbuch • Samsung Galaxy S4 ...aber nicht auf: • iPhone 5s mit iOS 8.1.1 3.6. IP-Konfiguration Bei fast keiner Installation muss die IP-Adresskonfiguration manuell eingegeben werden, da die meisten Systeme die automatische IP-Konfiguration (DHCP) unterstützen - und das ist auch die CCGX Standardeinstellung. Wenn Sie die Adresse manuell konfigurieren müssen, wählen Sie die folgende Vorlage:... -
Seite 20: Weitere Informationen Über Das Einrichten Einer Internetverbindung Und Vrm
Color Control GX Handbuch Beachten Sie, dass CCGX Versionen vor v1.18 täglich nach Software-Updates suchen, auch wenn die automatische Aktualisierung abgeschaltet ist. Dies wurde in v1.18 geändert. Die Deaktivierung der automatischen Aktualisierung deaktiviert auch die Prüfung - wodurch eine Menge Daten gespeichert werden. -
Seite 21: Zugriff Auf Das Gx-Gerät
4.1. Zugriff auf die Remote Console über das lokale LAN/WLAN-Netzwerk In diesem Abschnitt wird erklärt, wie die Verbindung zur Remote Console hergestellt wird, wenn das Color Control GX mit dem lokalen Computernetzwerk verbunden ist, entweder mit einem Ethernet-Kabel oder wenn es für die Verbindung mit einem lokalen WLAN-Netzwerk konfiguriert ist. - Seite 22 Color Control GX Handbuch Netzwerk (unter Microsoft Windows) In einem lokalen Netzwerk, zum Beispiel zu Hause, finden Sie das Color Control GX auch in der Windows „Netzwerk”-Übersicht: Durch Doppelklicken auf das Symbol wird die Remote Console im LAN geöffnet. Öffnen Sie das Fenster „Eigenschaften”, um die IP-Adresse zu sehen.
-
Seite 23: Zugriff Über Vrm
Control GX. Bei einer Neuinstallation bedeutet dies, dass sie mit einem Ethernet-Kabel verbunden werden muss. Schritt-für-Schritt-Anleitung: Zuerst verbinden Sie das Color Control GX mit dem Internet, indem Sie es an ein funktionierendes Ethernet-Netzwerk anschließen, das, wie die meisten Netzwerke, über einen DHCP-Server verfügt und das mit dem Internet verbunden ist. Das Color Control GX wird sich sofort mit dem VRM verbinden. - Seite 24 Color Control GX Handbuch Seite 20 Zugriff auf das GX-Gerät...
-
Seite 25: Konfiguration
Color Control GX Handbuch 5. Konfiguration 5.1. Menüstruktur und konfigurierbare Parameter Nachdem Sie die Installation abgeschlossen und die Internetverbindung eingerichtet haben (falls erforderlich), gehen Sie das Menü von oben nach unten durch, um das CCGX zu konfigurieren: Artikel Standardwert Beschreibung... - Seite 26 Color Control GX Handbuch Artikel Standardwert Beschreibung Kennwortprüfung deaktivieren Kennwortauthentifizierung ist für den Zugriff auf die Remote Console nicht erforderlich. Kennwortprüfung aktivieren Wählen Sie ein Kennwort, um den Zugriff auf die Remote Console zu ermöglichen. Auf VRM aktivieren Nein Nein / Ja - Die Aktivierung auf VRM ermöglicht die Verbindung mit dem CCGX von überall her über das...
- Seite 27 Color Control GX Handbuch Artikel Standardwert Beschreibung STS - Gemeinsamer Nein Nein / Ja - Das GX-Gerät sendet die gemessene Temperatursensor Batterietemperatur an das Wechselrichter/Ladegerät- System sowie an alle angeschlossenen Solarladegeräte. Temperatursensor Automatisch Wählen Sie den Temperatursensor aus, der für die gemeinsame Temperaturmessung verwendet werden soll.
- Seite 28 Color Control GX Handbuch Artikel Standardwert Beschreibung microSD/USB Wählen Sie die Option zum sicheren Auswerfen eines externen microSD- oder USB-Datenträgers (falls einer angeschlossen ist), bevor Sie ihn physisch entfernen. Andernfalls kann es zu Datenverlust kommen. Gespeicherte Aufzeichnungen Wie viele Aufzeichnungen lokal gespeichert werden, wenn keine Internetverbindung verfügbar ist.
- Seite 29 Color Control GX Handbuch Artikel Standardwert Beschreibung Erkannte IP-Adressen Zeigt die IP-Adresse von PV-Wechselrichtern an, die entdeckt wurden IP-Adresse manuell hinzufügen Wenn ein Wechselrichter eine manuell zugewiesene IP- Adresse hat, können Sie diese hier direkt hinzufügen. Automatisches Scannen Diese Einstellung sucht weiterhin nach PV- Wechselrichtern.
-
Seite 30: Beschreibung
Color Control GX Handbuch Artikel Standardwert Beschreibung Fehler Zeigt an, ob ein Fehler vorliegt (z.B. Generator soll laufen, aber es wird kein AC-Eingang erkannt) Gesamtlaufzeit Gesamtzeit, die der Generator seit dem Zurücksetzen gelaufen ist. Zeit bis zum nächsten Testlauf Wenn ein periodischer Lauf programmiert ist, wird dieser Zähler in Tagen und Stunden anzeigen, wie lange es... - Seite 31 Color Control GX Handbuch Artikel Standardwert Beschreibung Wechselrichter hohe Temperatur Nein Starten bei Wert-Warnung - Nein / Ja Überlastung Wechselrichter Starten, wenn die Warnung für - Sekunden aktiv ist (um vorübergehende Spitzen passieren zu lassen, ohne einen Start auszulösen) Wenn die Warnung gelöscht wird, stoppen Sie nach - Sekunden (um vorübergehende Einbrüche zu...
-
Seite 32: Ladezustand Der Batterie (Soc)
Color Control GX Handbuch Artikel Standardwert Beschreibung Polarität Normalerweise offen Wählen Sie die Polarität des Relais auf der Rückseite des CCGX. „Normalerweise offen” oder „Normalerweise geschlossen”. (Beachten Sie, dass die Einstellung auf normalerweise offen die Leistungsaufnahme des CCGX erhöht). Dienste Modbus-TCP Diese Einstellung aktiviert den Modbus-TCP-Dienst. -
Seite 33: Die Verschiedenen Lösungen Im Detail Erklärt
Color Control GX Handbuch 2. Wenn das System aus einem Inverter/Ladegerät, MPPTs und einem GX-Gerät besteht, dann ist es immer noch nicht notwendig, eine dedizierte Batterieanzeige hinzuzufügen. 3. Für alle anderen Systemtypen, wie z.B. ein Boot oder Fahrzeug mit Gleichstromlichtern und anderen Verbrauchern, ist ein spezieller Batteriemonitor erforderlich. -
Seite 34: Anmerkungen Zu Soc
Color Control GX Handbuch Beachten Sie, dass die Einstellung des Batteriewächters in VEConfigure3 irrelevant ist. Bei Systemen wie diesem hat eine Änderung dieser Einstellung keine Auswirkungen auf die Ladung - oder andere Parameter - in dieser Art von System. 5.2.3. Anmerkungen zu SoC •... -
Seite 35: Einzelheiten Zu Ve.bus Soc
Color Control GX Handbuch Die „Automatische” Funktion verwendet die folgende Logik: 1. Wenn verfügbar, wird ein spezieller Batteriemonitor, wie z.B. der BMV oder ein Lynx Shunt, oder eine Batterie mit integriertem Batteriemonitor verwendet. 2. Wenn mehr als einer von ihnen angeschlossen ist, wird einer zufällig verwendet - obwohl Sie einen manuell auswählen können. -
Seite 36: Aktualisieren Der Gx-Firmware
Color Control GX Handbuch 6. Aktualisieren der GX-Firmware 6.1. Aktualisierung von Version 1.x auf 2 Wird Firmware Version v1.74 oder früher ausgeführt? Ein Upgrade ist erforderlich. Befolgen Sie das Upgrade-Verfahren auf Andernfalls folgen Sie den nachstehenden Anweisungen. 6.2. Über das Internet oder mit microSD-Karte/USB-Stick Es gibt zwei Möglichkeiten, die Firmware zu aktualisieren:... -
Seite 37: Änderungsprotokoll
Color Control GX Handbuch Schritt 4 Starten Sie die Aktualisierung Navigieren Sie zu Einstellungen → Firmware → Offline-Updates. Drücken Sie auf Nach Updates suchen Wenn die Firmware auf der microSD-Karte oder dem USB-Stick neuer ist als die laufende, erscheint der Punkt „Update verfügbar”, drücken Sie ihn, um den Update-Vorgang zu starten. -
Seite 38: Ve.bus-Inverter/Ladegerät-Überwachung
Color Control GX Handbuch 7. VE.Bus-Inverter/Ladegerät-Überwachung 7.1. Einstellung der Eingangsstrombegrenzung Einstellung „Überstimmt durch Fernbedienung” in VEConfigure In diesem Kapitel werden die Auswirkungen der Aktivierung oder Deaktivierung der Benutzerkontrolle der Eingangsstrombegrenzereinstellung erläutert, wie hier im Menü zu sehen ist: Der vom Benutzer im CCGX eingestellte Grenzwert wird auf alle Eingänge angewendet, bei denen „Überstimmt durch Fernbedienung”, konfiguriert mit VictronConnect oder VEConfigure, aktiviert ist:... -
Seite 39: Phasen-Rotations-Warnung
Color Control GX Handbuch Zwei weitere Beispiele: (In beiden Fällen hat das Setzen eines Strombegrenzungsfaktors im CCGX keine Wirkung, wenn Sie die Funktion „Überstimmen per Fernzugriff” deaktivieren. Und wenn Sie „Overrule by remote - Überstimmen per Fernzugriff” für beide Eingänge aktivieren, wird die im CCGX eingestellte Strombegrenzung auf beide Eingänge angewendet). -
Seite 40: Überwachung Von Netzausfällen
Color Control GX Handbuch Und auf dem VRM-Portal, ist es auf dem VE.Bus Alarms & Warnings Widget auf der Seite Erweitert sichtbar: Außerdem wird es im Alarmprotokoll von VRM aufgeführt und eine E-Mail versandt; dabei wird das VRM- Alarmüberwachungssystem verwendet. - Seite 41 Color Control GX Handbuch Beginnt die Ausgleichung. Siehe Multi- oder Quattro-Dokumentation für Einzelheiten. Redetect system (System neu ermitteln) Ermittelt den Typ des Inverters/Ladegeräts und seine Eigenschaften & Konfiguration. Verwenden Sie diese Funktion, wenn z. B. ein VE.Bus-BMS früher Teil eines Systems war und nicht mehr ist.
-
Seite 42: Dvcc - Verteilte Spannungs- Und Stromregelung
Color Control GX Handbuch 8. DVCC - Verteilte Spannungs- und Stromregelung 8.1. Einführung und Merkmale Durch die Aktivierung von DVCC wird ein GX-Gerät von einem passiven Monitor zu einem aktiven Controller. Die verfügbaren Funktionen und Auswirkungen der Aktivierung von DVCC hängen von der Art der verwendeten Batterie ab. Die Wirkung hängt auch von den installierten Victron-Komponenten und deren Konfiguration ab. -
Seite 43: Dvcc-Anforderungen
Für Gel-, AGM-, OPzS- und andere Bleibatterien kann DVCC problemlos verwendet werden. Dasselbe gilt für die Lithiumbatterien von Victron Energy mit dem VE.Bus BMS, dem Lynx Ion + Shunt BMS oder dem Lynx Ion BMS. DVCC ist die bevorzugte Betriebsart für Redflow ZBM2/ZCell-Batterien unter Verwendung des Redflow CANBus BMS. -
Seite 44: Dvcc-Funktionen Für Alle Systeme
Color Control GX Handbuch Inverter/Batterielader (gilt nur für MPPTs) Der interne Ladealgorithmus des MPPTs ist deaktiviert; stattdessen wird er von einem Ladespannungs-Sollwert gesteuert, der vom Inverter/Ladegerät kommt. MPPT zeigte den Ladezustand an: Externe Steuerung. Batterie Der interne Ladealgorithmus ist deaktiviert; stattdessen wird das Gerät von der Batterie gesteuert. -
Seite 45: Gemeinsamer Temperatursensor (Shared Temperature Sense - Sts)
• BMV-702-Batteriemonitor • BMV-712 Batteriemonitor • Lynx Shunt VE.Can-Batteriemonitor • Temperatureingänge an einem Color Control GX (und dasselbe für andere GX-Geräte, die einen Temperatureingang haben) • Multi und Quattro Inverter/Ladegerät • Solarladegeräte (falls mit einem Temperatursensor ausgestattet) 8.4.4. Gemeinsamer Stromsensor (Shared Current Sense - SCS) Diese Funktion leitet den von einem an das GX-Gerät angeschlossenen Batteriemonitor gemessenen Batteriestrom an alle... -
Seite 46: Dvcc Für Systeme Mit Dem Ess-Assistenten
Color Control GX Handbuch Beim Invertieren, d.h. im Inselbetrieb, schalten Multis und Quattros ab, wenn der maximale Entladestrom Null ist. Sie starten automatisch wieder, sobald entweder das Wechselstromnetz zurückkehrt oder wenn das BMS den maximalen Entladungsstrom wieder erhöht. Siehe vorheriges Kapitel „Begrenzung des Ladestroms”, die Benutzereinstellung, für Details über die Verwendung des maximalen Ladestroms, die Priorisierung der Solartechnik und mehr. -
Seite 47: Vrm Portal
Color Control GX Handbuch 9. VRM Portal 9.1. VRM-Portal Einführung Wenn eine Verbindung zum Internet besteht, kann ein GX-Gerät in Kombination mit dem Victron Remote Management (VRM)- Portal verwendet werden, was folgendes ermöglicht: • Einfacher Fernzugriff auf alle Statistiken und den Systemstatus online •... -
Seite 48: Fehlerbehebung Bei Der Datenerfassung
Color Control GX Handbuch • MicroSD-Karten des Typs SD und SDHC mit einer Kapazität von 32 GB und weniger werden mit FAT12, FAT16 oder FAT32 verkauft. Sie können problemlos verwendet werden, es sei denn, sie werden anschließend in ein anderes Dateisystem umformatiert. - Seite 49 Color Control GX Handbuch Beachten Sie, dass das CCGX keine Proxy-Einrichtung unterstützt. Weitere Einzelheiten über die erforderliche Vernetzung finden Sie hier. Schritt 1: Aktualisieren Sie das GX-Gerät auf die neueste verfügbare Firmware GX-Geräte-Firmware-Update-Anweisungen Schritt 2: Überprüfen Sie das Netzwerk und die Internetverbindung Überprüfen Sie im Menü...
- Seite 50 Color Control GX Handbuch Wenn ein Verbindungsfehler angezeigt wird, kann das CCGX die VRM-Datenbank nicht kontaktieren. Der Verbindungsfehler zeigt einen Fehlercode an, der die Art des Verbindungsproblems anzeigt. Außerdem werden Details der Fehlermeldung angezeigt, um IT-Experten vor Ort die Diagnose des Problems zu erleichtern.
-
Seite 51: Offline-Analyse Von Daten, Ohne Vrm
Das „Gepufferte Elemente” gibt die Anzahl der Protokolle an, die es gespeichert hat, um sie später zu versenden. Wenn dieser Wert größer als 0 ist, bedeutet dies, dass das Color Control GX sich nicht mit dem VRM-Portal verbinden kann. Alle Daten werden nach dem First-in-First-out-Prinzip gesendet: Das VRM-Portal zeigt erst dann die aktuellsten Informationen an, wenn alle alten Daten gesendet wurden. -
Seite 52: Remote Console Auf Vrm - Einrichtung
Color Control GX Handbuch 9.6. Remote Console auf VRM - Einrichtung Diese Funktion ermöglicht die vollständige Fernsteuerung eines GX-Geräts über das Internet: Remote Console auf VRM ist standardmäßig deaktiviert. Zur Aktivierung müssen Sie die folgenden Schritte ausführen: Aktivieren der Funktion in Einstellungen → Menü Remote Console Legen Sie entweder ein Kennwort fest;... -
Seite 53: Remote Console Auf Vrm - Fehlerbehebung
Color Control GX Handbuch 9.7. Remote Console auf VRM - Fehlerbehebung Befolgen Sie diese Schritte zur Fehlerbehebung bei der Remote Console auf VRM 1. Stellen Sie sicher, dass die Anmeldung am VRM-Portal funktioniert, siehe Kapitel 5.4. Ohne dies wird die Remote Console auf VRM nicht funktionieren. -
Seite 54: Marine-Mfd-Integration Durch App
Color Control GX Handbuch 10. Marine-MFD-Integration durch App 10.1. Einführung & Anforderungen Eine Glasbrücke ist ein MFD (Multi-Funktions-Display), das die Systeme und den Navigationsstatus eines Bootes in einen großen Bildschirm oder Bildschirme am Steuer des Bootes integriert, wodurch mehrere Messgeräte, Halterungen und Verkabelungskomplikationen entfallen. -
Seite 55: Kompatible Mfds Und Anweisungen
Color Control GX Handbuch • Batteriesystem. • Victron GX-Gerät (alle Modelle sind kompatibel: CCGX, Cerbo GX, Venus GX, und so weiter) • Victron Inverter/Ladegerät. • Victron Batterieüberwachung. • Netzwerkkabelverbindung zwischen MFD und GX-Gerät (direkt oder über Netzwerkrouter) • MFD-spezifisches Ethernet-Adapterkabel (nur für einige Marken, siehe detaillierte Informationen unter den nachstehenden Links) 10.2. -
Seite 56: Marine Mfd-Integration Durch Nmea 2000
Color Control GX Handbuch 11. Marine MFD-Integration durch NMEA 2000 11.1. NMEA 2000 Einführung Unsere GX-Geräte verfügen über eine NMEA 2000-Ausgangsfunktion: Wenn sie aktiviert ist, fungiert das GX-Gerät als Brücke: Es macht alle Batteriewächter, Wechselrichter/Ladegeräte und andere Produkte, die an jedes GX-Gerät angeschlossen sind, im NMEA 2000-Netzwerk verfügbar. - Seite 57 Color Control GX Handbuch Ladegerätstatusmeldungen werden von der Wechselrichterfunktion gesendet. Beide Funktionen haben eine eigene Netzwerkadresse. Da beide Funktionen die gleichen PGNs übertragen, z.B. ein AC-Status-PGN, das Spannung, Strom und weitere Informationen enthält, müssen NMEA 2000-Datenverbraucher wie z.B. generische Displays in der Lage sein, anhand der Netzwerkadresse unterscheiden zu können.
-
Seite 58: Nmea 2000-Konfiguration
Color Control GX Handbuch 11.3. NMEA 2000-Konfiguration Tabelle 1. Einstellung Standardwert Beschreibung CAN-bus-Profil VE.Can Definiert den Typ und die Baudrate des CAN-bus-Netzwerks. Um in Kombination mit NMEA 2000 zu verwenden, wählen Sie eines der Profile, das VE.Can enthält und bei 250 kbit/s liegt... -
Seite 59: Nmea 2000-Ausgang Technische Details
Color Control GX Handbuch Jeder Eintrag zeigt zunächst den Namen - entweder den Produktnamen wie in unserer Datenbank oder, wenn konfiguriert, den benutzerdefinierten Namen, wie bei der Installation konfiguriert. Dann wird zwischen den eckigen Klammern die eindeutige Identitätsnummer angezeigt. Auf der rechten Seite sehen Sie die VE.Can-Geräteinstanz, die der NMEA 2000-Geräteinstanz entspricht. -
Seite 60: Nmea 2000 Virtuelle Geräte 35 (Elektrische Erzeugung)
Color Control GX Handbuch • NMEA 2000: Marine CAN-bus-Protokoll, basierend auf J1939. • Instanz: Es gibt viele Arten von Instanzen, die im Folgenden ausführlich erläutert werden. • J1939: Eine Reihe von Standards, die ein CAN-bus-Protokoll definieren, definiert von der SAE-Organisation. -
Seite 61: Nmea 2000 Instanzen Ändern
Color Control GX Handbuch Installationsprogramm diese Dateninstanzen nicht ändern muss, da diese Produkte so vorkonfiguriert sind, dass sie die entsprechenden PGNs mit eindeutigen Dateninstanzen (Batterieinstanz &Amp; in diesem Fall DC-Detailinstanz) übertragen. WARNUNG: Es ist zwar möglich, die Dateninstanzen zu ändern, aber die Änderung der Dateninstanzen auf einem Victron-Gerät macht es unmöglich, dieses Gerät von anderen Victron-Geräten korrekt zu lesen. -
Seite 62: Pgn 60928 Name Eindeutige Identitätsnummern
Color Control GX Handbuch Zusammenfassend empfehlen wir für die meisten Systeme, die Geräteinstanz auf dem Standardwert 0 zu belassen. 11.5.6. PGN 60928 NAME Eindeutige Identitätsnummern Das GX-Gerät weist jedem virtuellen Gerät eine individuelle, eindeutige Identitätsnummer zu. Die zugewiesene Nummer ist eine Funktion des PGN 60928 NAME Eindeutige Identitätsnummer-Blocks alias Eindeutige Gerätenummer für VE.Can wie im obigen... -
Seite 63: Fehlercodes
Color Control GX Handbuch 12. Fehlercodes Unterschiedliche Fehlerursachen Auf Ihrem GX-Gerät werden einige Fehlercodes vom GX-Gerät selbst angezeigt, in diesem Fall siehe untenstehende Liste. Als Systemsteuertafel zeigt sie auch Fehlercodes der angeschlossenen Geräte an. • Multi und Quattro Inverter/Ladegeräte: VE.Bus-Fehlercodes •... -
Seite 64: Faq
3. Falls Sie ein Digital Multi Control oder VE.Bus BMS an Ihr System angeschlossen hatten, merkt sich die Farbsteuerung dies, und selbst wenn dieses Zubehör entfernt wurde, ist der Ein/Aus-Schalter immer noch deaktiviert. Um den Speicher zu löschen, führen Sie ein Redetect-System aus, die Option befindet sich im Abschnitt Multi oder Quattro des Color Control GX Menüs. -
Seite 65: Frage 5: Kann Ich Mehrere Farbsteuerungen An Einen Multi/Inverter/Quattro Anschließen
Color Control GX Handbuch 13.5. Frage 5: Kann ich mehrere Farbsteuerungen an einen Multi/Inverter/ Quattro anschließen? Nein. 13.6. Frage 6: Ich sehe falsche Strom- (Ampere) oder Leistungsmesswerte auf meinem CCGX Beispiele sind: • Ich weiß, dass eine Last 40 W aus der Multi zieht, aber das CCGX zeigt 10 W oder sogar 0 W an. -
Seite 66: Frage 8: Es Gibt Einen Menüeintrag Namens „Multi", Während Kein Inverter, Multi Oder Quattro Angeschlossen Ist
Wenn alles so klappt, wie wir uns das wünschen, könnte es eine voll funktionsfähige Version des Online-VRM-Portals geben, die lokal auf dem Color Control GX läuft. Dadurch können auch Menschen ohne Internetverbindung oder mit einer intermittierenden Internetverbindung die gleichen Funktionen und Funktionalitäten nutzen. -
Seite 67: Frage 16: Was Ist Die Funktionalität Hinter Dem Menüpunkt Fernunterstützung (Ssh), Im Menü Ethernet
13.19. Frage 19: Wie viele AC-Stromsensoren kann ich in einem VE.Bus-System anschließen? Das aktuelle Maximum liegt bei 9 Sensoren (seit Color Control GX v1.31). Bitte beachten Sie, dass jeder davon separat mit einem Assistenten in dem Multi oder Quattro, mit dem sie verkabelt ist, konfiguriert werden muss. -
Seite 68: Frage 20: Probleme Damit, Dass Multi Nicht Startet, Wenn Ccgx Angeschlossen Ist / Vorsicht Bei Der Versorgung Des Ccgx Von Der Ac-Out-Klemme Eines Ve.bus-Inverters, Multi Oder Quattro
Color Control GX Handbuch 13.20. Frage 20: Probleme damit, dass Multi nicht startet, wenn CCGX angeschlossen ist / Vorsicht bei der Versorgung des CCGX von der AC-Out- Klemme eines VE.Bus-Inverters, Multi oder Quattro Stellen Sie sicher, dass das GX-Gerät und MultiPlus mit der neuesten Firmware-Version läuft. -
Seite 69: Frage 21: Ich Liebe Linux, Programmierung, Victron Und Das Ccgx. Kann Ich Mehr Machen
Was wir heute anbieten können, ist, dass viele Teile der Software in Skript oder anderen nicht vorkompilierten Sprachen, wie Python und QML, vorliegen und daher auf Ihrem Color Control GX verfügbar und leicht zu ändern sind. Das Root-Kennwort und weitere Informationen finden Sie hier. -
Seite 70: Weitere Informationen
Color Control GX Handbuch 14. Weitere Informationen • GX - Generator Auto-Start/Stopp • GX - Verwendung von Fischer-Panda-Generatoren • GX - GSM-Mobilfunkmodem • VRM-Portal - Fern-VEConfigure und Fern-Firmware-Updates • VRM-Portal - Dokumentation und Fehlerbehebung Seite 66 Weitere Informationen...
