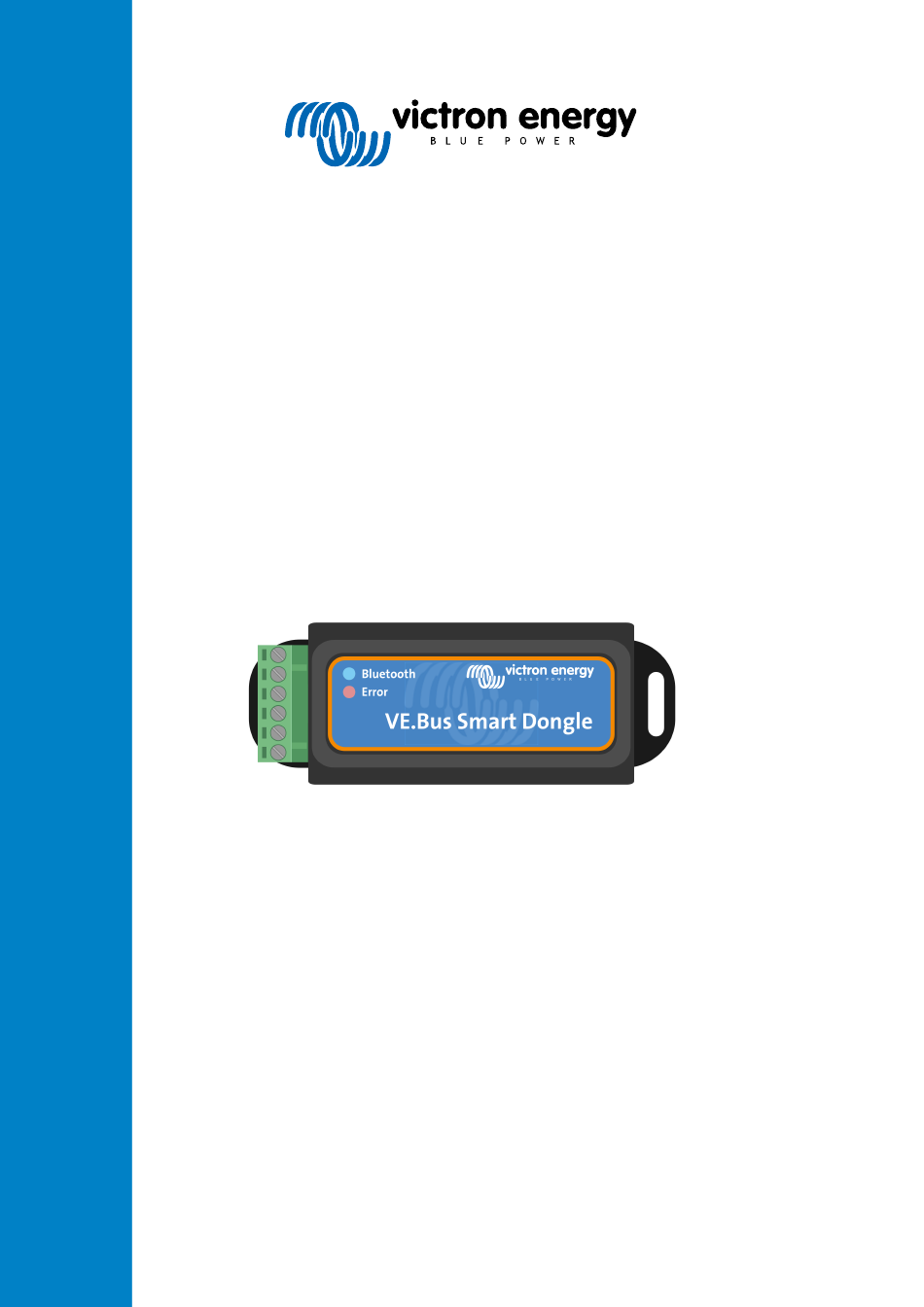

- Seite 1 DEUTSCH VE.Bus Smart Dongle Rev 00 09/2022...
-
Seite 2: Inhaltsverzeichnis
VE.Bus Smart Dongle Inhaltsverzeichnis 1. Einführung ..........................1 2. Installation ..........................2 2.1. Lieferumfang ......................... 2 2.2. Installation ohne externen Batteriesensor ................2 2.3. Installation mit einem externen Batteriesensor ................3 2.4. Aktualisierung der Firmware ....................4 2.5. VE.Smart Networking ....................... 5 3. -
Seite 3: Einführung
VE.Bus Smart Dongle 1. Einführung Der VE.Bus Smart Dongle ist ein Bluetooth-Zubehör für Wechselrichter/Ladegeräte und Wechselrichter* mit einem VE.Bus- Anschluss. Der Dongle verfügt über die folgenden Eigenschaften und Funktionalitäten: • Der Dongle kann den Wechselrichter/Ladegerät über Bluetooth und die VictronConnect App fernsteuern. Der Wechselrichter/ Ladegerät kann eingeschaltet, ausgeschaltet oder nur geladen werden, und die Begrenzung des Stroms am AC-Eingang kann... -
Seite 4: Installation
D. Rotes Anschlusskabel für die Batterie (+) mit 10-mm-Ösenklemme und integrierter Sicherung. Nicht im Lieferumfang enthalten E. UTP-RJ45-Kabel. Dieses Kabel wird benötigt, um den VE.Bus Smart Dongle mit dem Wechselrichter/Ladegerät oder Wechselrichter zu verbinden. Dieses Kabel muss separat erworben werden. -
Seite 5: Beschreibung
Beschreibung Wechselrichter/Ladegerät oder Wechselrichter mit VE.Bus- Anschluss. Sicherung. Batterie. Am Batteriegehäuse befestigter VE.Bus Smart Dongle. RJ45-UTP-Kabel. Smartphone, das über die VictronConnect App und Bluetooth mit dem VE.Bus Smart Dongle kommuniziert. 2.3. Installation mit einem externen Batteriesensor Bei dieser optionalen Installationsmethode wird ein externer Temperatursensor anstelle des internen Temperatursensors des Dongles verwendet. -
Seite 6: Aktualisierung Der Firmware
Wechselrichter/Ladegerät oder Wechselrichter mit VE.Bus- Anschluss. Temperatursensor für BMV-712 Smart und BMV-702 Sicherung. Batterie. Am Batteriegehäuse befestigter VE.Bus Smart Dongle. RJ45-UTP-Kabel. Smartphone, das über die VictronConnect App und Bluetooth mit dem VE.Bus Smart Dongle kommuniziert. 2.4. Aktualisierung der Firmware Vergewissern Sie sich vor der Verwendung des Dongles, dass seine Firmware, die Firmware des Wechselrichters/Ladegeräts und die Version der VictronConnect App aktualisiert worden sind. -
Seite 7: Ve.smart Networking
VE.Bus Smart Dongle 2.5. VE.Smart Networking Der Dongle unterstützt VE.Smart Networking. Wenn der Dongle Teil eines VE.Smart Networking ist, kann er Daten zur Temperatur und Batteriespannung der Batterie an das Netzwerk übertragen. Um VE.Smart Networking hinzuzufügen oder einzurichten, navigieren Sie zur VictronConnect Dongle-Einstellungsseite, indem Sie auf das Zahnradsymbol in der oberen rechten Ecke klicken. -
Seite 8: Betrieb
Wechselrichter/Ladegerät aufgeführt. Beachten Sie, dass es möglicherweise notwendig ist, die Geräteliste zu aktualisieren, bevor der Dongle als Wechselrichter/Ladegerät aufgeführt wird. Wenn der Dongle nicht an einen Wechselrichter/Ladegerät angeschlossen ist, wird er als VE.Bus Smart Dongle aufgeführt. Der Dongle kann verwendet werden, ohne an einen Wechselrichter/Ladegerät angeschlossen zu sein. In diesem Szenario arbeitet er als Spannungs- und Temperatursensor und kann zur Überwachung von Batterien in VE.Smart Networking eingesetzt werden. -
Seite 9: Steuerung Und Überwachung Von Wechselrichtern/Ladegeräten
VE.Bus Smart Dongle Blaue LED Rote LED Bluetooth- Status des Dongle Verbindungsstatus Deaktiviert Der Dongle ist nicht funktionsfähig (Hardwarefehler). Der Dongle wird in der VictronConnect App nicht angezeigt und überträgt keine Batterietemperatur und -spannung an den Wechselrichter/Ladegerät. 3.2. Steuerung und Überwachung von Wechselrichtern/Ladegeräten Der Dongle kann den Wechselrichter/Ladegerät über die VictronConnect App steuern und überwachen. -
Seite 10: Verwendung Mit Einem Gx-Gerät
VE.Bus Smart Dongle 3.4. Verwendung mit einem GX-Gerät In Systemen mit einem Wechselrichter/Ladegerät und einem GX-Gerät, aber keiner anderen Quelle für Temperatur und Spannung, werden die Daten des Dongles vom Wechselrichter/Ladegerät und dem GX-Gerät verwendet. In Systemen mit einem GX-Gerät, in denen eine weitere Quelle für Temperatur- und Spannungsdaten vorhanden ist, z. B. von einer CAN-bus-Batterie (intelligente Batterie), haben die Daten der intelligenten Batterie Vorrang vor den Daten des Dongles. -
Seite 11: Technische Daten
VE.Bus Smart Dongle 4. Technische Daten VE.Bus Smart Dongle Technische Daten Eingangsspannungsbereich im Betrieb (Vbat) 8 – 70 VDC Betriebstemperatur -20 bis +50 °C / 0 bis 120 °F Feuchte max. 95 % (nicht kondensierend) Schutzklasse IP20 Material und Farbe... -
Seite 12: Fehlerbehebung
VE.Bus Smart Dongle 5. Fehlerbehebung F: In der VictronConnect App sehe ich nur einen Bildschirm für die Batterie, aber keine Seiten für Wechselrichter/ Ladegeräte. A: Der Dongle kommuniziert nicht mit dem Wechselrichter/Ladegerät. Prüfen Sie, ob er über ein RJ45-UTP-Kabel mit dem Wechselrichter/Ladegerät verbunden ist. -
Seite 13: Anhang
VE.Bus Smart Dongle 6. Anhang 6.1. Maße Dimension Drawing - VE.Bus Smart dongle ASS030537010 VE.BUS Smart dongle 42.5 Dimensions in mm 6.2. Übersicht über die Firmware Die Version der VictronConnect App, die Firmware-Version des Dongles und die Firmware-Version des Wechselrichters/ Ladegeräts bestimmen die Funktionalität und die Eigenschaften des Dongles.
