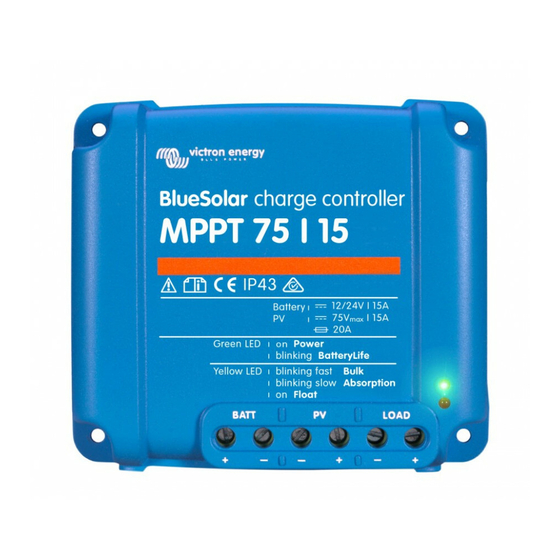

Victron energy MPPT 75/15 Anleitung
Vorschau ausblenden
Andere Handbücher für MPPT 75/15:
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Victron energy MPPT 75/15
Inhaltszusammenfassung für Victron energy MPPT 75/15
-
Seite 27: Allgemeine Beschreibung
1 Allgemeine Beschreibung 1.1 Ultraschnelles MPPT-Tracking Insbesondere bei bedecktem Himmel, wenn die Lichtintensität sich ständig verändert, verbessert ein schneller MPPT-Algorithmus den Energieertrag im Vergleich zu PWM- Lade-Reglern um bis zu 30 % und im Vergleich zu langsameren MPPT-Reglern um bis zu 10 %. -
Seite 28: Drei-Stufen-Ladung
1.6. Automatische Erkennung der Batteriespannung Der MPPT 75/15 passt sich automatisch an ein 12 V bzw. 24 V System an. 1.7 Drei-Stufen-Ladung Der BlueSolar MPPT Lade-Regler ist für einen Drei-Stufen-Ladeprozess konfiguriert: Konstantstromphase - Konstantspannungsphase und Ladeerhaltungsspannungsphase) 1.7.1. Konstantstromphase Während dieser Phase liefert der Regler so viel Ladestrom wie möglich, um die Batterien schnell aufzuladen. -
Seite 29: Sicherheitshinweise
2 Sicherheitshinweise Explosionsgefahr bei Funkenbildung Gefahr durch Stromschläge Es wird empfohlen, dieses Handbuch vor der Installation und Inbetriebnahme des Produktes sorgfältig zu lesen. Dieses Produkt wurde in Übereinstimmung mit entsprechenden internationalen Normen und Standards entwickelt und erprobt. Nutzen Sie das Gerät nur für den vorgesehenen Anwendungsbereich. -
Seite 30: Allgemeines
3. Installation 3.1. Allgemeines ● Montieren Sie das Gerät vertikal auf einem feuersicheren Untergrund, die Stromanschlüsse müssen dabei nach unten zeigen. Montieren Sie es in der Nähe der Batterie, jedoch niemals direkt über der Batterie (um Schäden durch Gasentwicklung an der Batterie zu vermeiden). Verwenden Sie Kabel mit einem Durchmesser von 6 mm². -
Seite 31: Anschließen Eines Wechselrichters
3.3.3. Überbrückung zwischen Pol 2 und Pol 3: herkömmlicher Algorithmus (siehe 1.2.1.) Unterbrechung bei geringer Spannungsbelastung: 11,8 V oder 23,6 V Automatischer Wiederanschluss der Last: 14 V oder 28 V 3.4 LED’s Grüne LED: leuchtet bzw. blinkt, wenn die Batterie angeschlossen wurde. An: einer der beiden herkömmlichen Algorithmen Blinkt: BatteryLife Algorithmus Gelbe LED: zeigt die Ladesequenz an... - Seite 32 3.7 Informationen zum Batterieladevorgang Der Lade-Regler beginnt jeden Morgen bei Sonnenschein einen neuen Lade-Zyklus. Die Maximaldauer der Konstantspannungsphase wird durch die Batteriespannung bestimmt, die kurz bevor das Solar-Ladegerät sich morgens einschaltet, gemessen wird: Batteriespannung Vb (beim Maximale Einschalten) Konstantspannungszeit Vb < 23,8 V 23,8 V <...
- Seite 33 4. Fehlerbehebung Problem Mögliche Ursache Lösung Das Ladegerät verpolter PV Anschluss schließen Sie die PV korrekt an. funktioniert nicht. Keine Sicherung eingebaut. Bauen Sie eine 20 A Sicherung ein. Sicherung ausgelöst verpolter Batterieanschluss Batterie korrekt anschließen Sicherung ersetzen Fehlerhafter Batterieanschluss. Überprüfen Sie den Batterieanschluss.
-
Seite 34: Technische Daten
5. Technische Daten BlueSolar Lade-Regler MPPT 75/15 Batteriespannung 12/24 V Automatische Wahl Maximaler Batteriestrom 15 A Maximale PV-Leistung, 12 V 1a,b) 200 W (MPPT Bereich 15 V bis 70 V) Maximale PV-Leistung, 24 V 1a,b) 400 W (MPPT Bereich 30 V bis 70 V) - Seite 52 Figure 2: Battery management options EN: No bridge: BatteryLife algorithm NL: Geen brug: BatteryLife algoritme FR: Pas de pont : Algorithme BatteryLife DE: Keine Überbrückung: BatteryLife Algorithmus ES: Ningún puente: algoritmo BatteryLife SE: Ingen brygga: BatteryLife-algoritm EN: Bridge between pin 3 and 4: Low voltage disconnect: 11.1V or 22.2V Automatic load reconnect: 13.1V or 26.2V NL: Brug tussen pin 3 en 4:...
