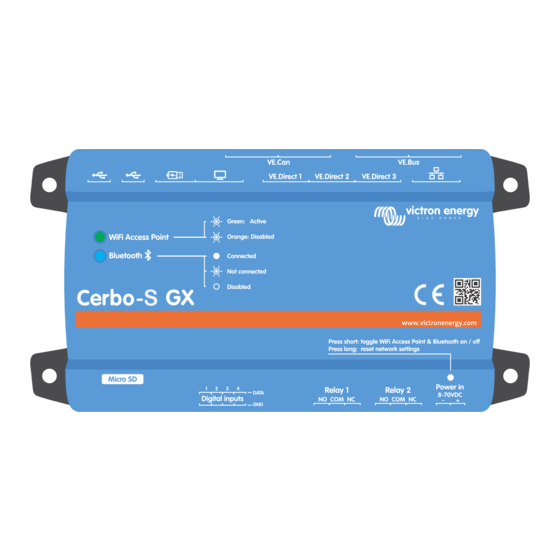

Victron energy BLUE POWER Cerbo-S GX Handbuch
  1. Anleitungen
  2. Marken
  3. Victron energy Anleitungen
  4. Steuergeräte
  5. BLUE POWER Cerbo-S GX
  6. Handbuch

Victron energy BLUE POWER Cerbo-S GX Handbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
DEUTSCH
Cerbo-S GX Handbuch
Rev 21 05/2023
Dieses Handbuch ist auch
im
HTML5-Format verfügbar.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Victron energy BLUE POWER Cerbo-S GX

Inhaltszusammenfassung für Victron energy BLUE POWER Cerbo-S GX

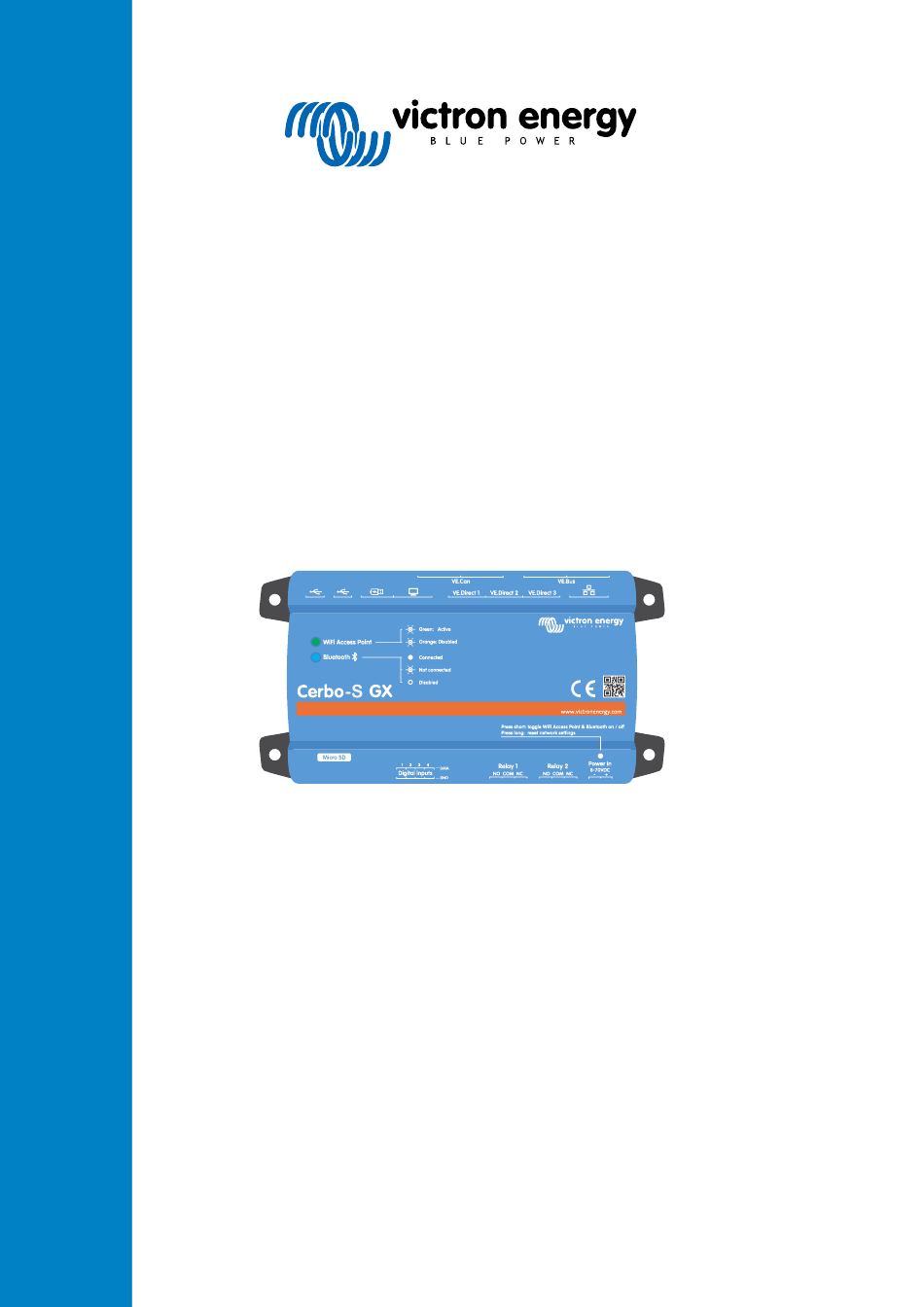

  • Seite 1 DEUTSCH Cerbo-S GX Handbuch Rev 21 05/2023 Dieses Handbuch ist auch HTML5-Format verfügbar.

  • Seite 2: Inhaltsverzeichnis

    Cerbo-S GX Handbuch Inhaltsverzeichnis 1. Sicherheitshinweise ......................... 1 2. Einführung ..........................2 2.1. Was ist das Cerbo-S GX? ....................2 2.2. Lieferumfang ......................... 2 3. Installation ..........................3 3.1. Cerbo-S GX – Übersicht der Anschlüsse ................. 3 3.2. Montageoptionen und Zubehör .................... 4 3.3.
  • Seite 3 Cerbo-S GX Handbuch 7.1. Verwendung von VictronConnect über Bluetooth ..............37 7.2. Zugriff über den integrierten WLAN-Zugangspunkt..............38 7.3. Zugriff auf die Remote Console über das lokale LAN/WLAN-Netzwerk ..........39 7.3.1. Alternative Methoden zur Ermittlung der IP-Adresse für die Remote Console......39 7.4.
  • Seite 4 Cerbo-S GX Handbuch 13. Marine-MFD-Integration durch App ................... 84 13.1. Einführung & Anforderungen ................... 84 13.2. Raymarine MFD-Integration .................... 85 13.2.1. Einführung ...................... 85 13.2.2. Kompatibilität ....................85 13.2.3. Verkabelung ....................85 13.2.4. GX-Gerätekonfiguration ..................86 13.2.5. Konfigurieren mehrerer Batteriemessungen ..............86 13.2.6.
  • Seite 5 Cerbo-S GX Handbuch 16. Digitale Eingänge ........................ 117 16.1. Konfiguration ......................117 16.2. Auslesen der digitalen Eingänge über Modbus TCP ............... 118 17. GX - Generator Auto-Start/Stopp ..................... 119 17.1. Einführung der automatischen Start/Stopp-Funktion des Generators ..........119 17.2. Verkabelung ......................119 17.3.
  • Seite 6 Cerbo-S GX Handbuch 20. Technische Angaben ......................137 20.1. Technische Angaben ....................137 21. Anhang ..........................139 21.1. RV-C ........................139 21.1.1. Unterstützte DGNs ................... 139 21.1.2. RV-C out ....................... 139 21.1.3. DGN 60928 Eindeutige Identifikationsnummerb]n ............145 21.1.4. RV-C in ......................145 21.1.5.

  • Seite 7: Sicherheitshinweise

    Cerbo-S GX Handbuch 1. Sicherheitshinweise SPEICHERN SIE DIESE ANWEISUNGEN - Dieses Handbuch enthält wichtige Anweisungen, die bei der Installation, der Einrichtung, dem Betrieb und der Instandhaltung zu beachten sind. • Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie das Produkt installieren und in Betrieb nehmen •...

  • Seite 8: Einführung

    Cerbo-S GX Handbuch 2. Einführung 2.1. Was ist das Cerbo-S GX? Das Cerbo-S GX ist ein leistungsstarkes Mitglied der GX-Produktfamilie mit umfangreichen Kommunikationsanschlüssen und der Option, ein Touchscreen-Display (GX Touch 50 & GX Touch 70) für erweiterte Funktionen hinzuzufügen. Bei den GX-Produkten handelt es sich um die hochmoderne Überwachungs- und Steuerungslösung von Victron, auf der unser Betriebssystem Venus OS ausgeführt wird.

  • Seite 9: Installation

    Cerbo-S GX Handbuch 3. Installation 3.1. Cerbo-S GX – Übersicht der Anschlüsse Schnittstellen Sonstiges 3 x VE.Direct 4 x digitale Eingänge MicroSD-Kartensteckplatz (max. 32 GB) 1x VE.Can (nicht isoliert) 2 x programmierbares Relais (NO, Stromversorgung im COM, NC – Strombegrenzung: Anschluss (8–70 VDC) Gleichstrom bis zu 30 VDC: 6 A / DC bis zu 70 VDC: 1 A / AC: 6 A, 125 VAC...

  • Seite 10: Montageoptionen Und Zubehör

    Cerbo-S GX Handbuch 3.2. Montageoptionen und Zubehör Sie können die folgenden Montageoptionen und Zubehörteile erwerben: • GX Touch 50- & GX Touch 70-Displays • GX Touch-Wandhalterung erhältlich in den Größen von 5 Zoll und 7 Zoll • GX Touch 50-Adapter für CCGX-Ausschnitt •...

  • Seite 11: Stromversorgung Des Cerbo-S Gx

    Cerbo-S GX Handbuch 3.3. Stromversorgung des Cerbo-S GX Das Gerät wird über den Power in V+-Anschlussbuchse mit Strom versorgt. Es werden 8 bis 70 VDC akzeptiert. Das Gerät versorgt sich selbst nicht über eine der anderen Verbindungen (z. B. Netzwerk). Das mitgelieferte DC-Stromkabel enthält eine träge 3,15 A Inline-Sicherung.

  • Seite 12: Gx Touch 50 & Gx Touch 70

    Cerbo-S GX Handbuch 3.4. GX Touch 50 & GX Touch 70 814 W 814 W 814 W 230 W 230 W 230 W 240 W 240 W 240 W Beim GX Touch 50 und GX Touch 70 handelt es sich um Display-Zubehör für unseren Cerbo GX. Die fünf- und siebenzölligen Touchscreen-Bildschirme bieten einen sofortigen Überblick über Ihr System und ermöglichen die Anpassung von Einstellungen im Handumdrehen.

  • Seite 13: Deaktivieren Der Touch-Eingabesteuerung

    Cerbo-S GX Handbuch 3.5. Deaktivieren der Touch-Eingabesteuerung Um den Zugriff auf das GX-System einzuschränken, können Sie die Touch-Eingabesteuerung für den angeschlossenen GX Touch 50 oder 70 Touchscreen deaktivieren. Auf diese Weise kann der GX Touch an einem Ort angebracht werden, an dem er für den Bediener des Systems sichtbar ist, und gleichzeitig verhindern, dass er dies zur Erhöhung seiner Zugangsebene nutzt.

  • Seite 14: Relais-Verbindungen

    Cerbo-S GX Handbuch 3.6. Relais-Verbindungen Das Cerbo-S GX verfügt über die potentialfreien Relaisfunktionen „Normalerweise offen“ (NO) und „Normalerweise geschlossen“ (NC). Diese kann über das Menü Einstellungen → Relais → Funktion eingestellt werden. Relais 1 ist von besonderer Bedeutung, da es neben der manuellen und temperaturabhängigen [56] Auslösung (gilt auch für Relais 2) auch als...

  • Seite 15: Kopplung Von Victron-Produkten

    Cerbo-S GX Handbuch 4. Kopplung von Victron-Produkten 4.1. VE.Bus Multis/Quattros/Wechselrichter Um dieses Dokument kurz zu halten, werden wir alle Multis, Quattros und Inverter als VE.Bus-Produkte bezeichnen. Die früheste Version von VE.Bus-Geräten, die über Produkte: Produkt_Akronym angeschlossen werden können, ist 19xx111, wobei die ersten 2 Ziffern für den Mikroprozessor und die letzten 3 Ziffern für die VE.Bus-Firmwareversion stehen.

  • Seite 16: Überwachung Der Wechselstromlast

    Cerbo-S GX Handbuch Dasselbe gilt für die Eingangsstrombegrenzung: Wenn ein Digital Multi Control im System vorhanden ist, wird die Eingangsstrombegrenzung, die an diesem Bedienfeld eingestellt ist, die Master-Einstellung sein, und eine Änderung am Cerbo-S GX ist nicht möglich. Verbindung mehrerer VE.Bus-Systeme zu einem einzigen Cerbo-S GX Es kann nur ein VE.Bus-System an die VE.Bus-Anschlüsse auf der Rückseite des Cerbo-S GX angeschlossen werden.

  • Seite 17: Überwachungsmodus Für Gleichstromlast

    Cerbo-S GX Handbuch 1. Gerade VE.Direct-Kabel, ASS030530xxx 2. VE.Direct-Kabel mit einem abgewinkelten Stecker an einem Ende. Diese sind so konzipiert, dass die erforderliche Tiefe hinter einer Platte minimiert wird, ASS030531xxx VE.Direct-Kabel haben eine maximale Länge von 10 Metern. Es ist nicht möglich, sie zu verlängern. Wenn größere Längen erforderlich sind, verwenden Sie eine VE.Direct-zu-USB-Schnittstelle mit einem aktiven USB-Verlängerungskabel.

  • Seite 18: Ve.can-Geräte

    Cerbo-S GX Handbuch • Die NMEA 2000-Out-Funktion unterstützt diese neuen Typen nicht. Falls Sie beispielsweise einen SmartShunt verwenden, um die Leistung eines Lichtmaschinen zu messen, werden diese Daten nicht über NMEA 2000 zur Verfügung gestellt. 4.4. VE.Can-Geräte Um ein Produkt mit einem VE.Can-Anschluss zu verbinden, verwenden Sie ein Standard-RJ45-UTP-Kabel (erhältlich mit geraden und gewinkelten Steckern).

  • Seite 19: Bmv-600 Serie

    Cerbo-S GX Handbuch 4.7. BMV-600 Serie • Schließen Sie das BMV-600 mit dem Kabel VE.Direct auf BMV-60xS an. (ASS0305322xx). 4.8. DC Link Box • Schließen Sie die DC-Link-Box mit dem mitgelieferten RJ-12-Kabel an. Dann schließen Sie das BMV-700 an das Cerbo-S GX. 4.9.

  • Seite 20: Anschluss Von Unterstützten Nicht-Victron-Produkten

    Cerbo-S GX Handbuch 5. Anschluss von unterstützten Nicht-Victron-Produkten 5.1. Anschließen eines PV-Inverters Durch die Messung der Leistung eines PV-Inverters erhält der Benutzer einen Überblick sowohl über die tatsächliche Leistungsbilanz als auch über die Energieverteilung. Beachten Sie, dass diese Messungen nur zur Anzeige von Informationen verwendet werden.

  • Seite 21: Anschluss Eines Nmea 2000-Gps-Gerätes

    Cerbo-S GX Handbuch 5.3. Anschluss eines NMEA 2000-GPS-Gerätes Anstelle eines USB-GPS kann auch ein NMEA 2000 GPS für die ferngesteuerte Fahrzeug- oder Bootsverfolgung im VRM-Portal verwendet werden. Der NMEA 2000-GPS-Sender eines Drittanbieters muss dabei die folgenden Anforderungen erfüllen: • Die NMEA 2000-Geräteklasse muss 60, Navigation, entsprechen. •...
  • Seite 22 Cerbo-S GX Handbuch • Oceanic Systems UK Ltd (OSUKL) - 3281 Wasserstandsender. Siehe Spannungswarnung unten Höchstwahrscheinlich funktionieren auch andere. Wenn Sie wissen, dass eine gut funktioniert, kontaktieren Sie uns unter Community -> Änderungen. Für den Anschluss eines NMEA 2000-Netzwerks an den VE.Can-Port des GX-Gerätes, die beide unterschiedliche Steckertypen haben, gibt es zwei Lösungen: 1.

  • Seite 23: Mopeka Pro Check Flüssiggas- Und Wasser-Bluetooth-Sensoren

    Cerbo-S GX Handbuch 5.6. Mopeka Pro Check Flüssiggas- und Wasser-Bluetooth-Sensoren Venus OS unterstützt nun auch Mopeka Pro Check-Water und Pro Check-Sensor LPG. Diese Ultraschallsensoren verwenden BLE (Bluetooth Low Energy), eine Funktechnologie, mit der sich Geräte innerhalb einer Reichweite von etwa 10 Metern vernetzen lassen und die im Vergleich zur herkömmlichen Bluetooth-Technologie deutlich weniger Strom verbraucht.

  • Seite 24: Konfiguration

    Cerbo-S GX Handbuch 5.6.2. Konfiguration Rufen Sie das Menü Geräteliste auf. Scrollen Sie nach oben oder unten und wählen Sie den entsprechenden Sensor. Betätigen Sie die rechte Pfeiltaste oder die Leertaste auf diesem Sensor, um das Setup-Menü des Sensors zu öffnen. Blättern Sie nach unten zu Setup und drücken Sie erneut die rechte Pfeiltaste oder die Leertaste, um das Setup-Menü...

  • Seite 25: Überwachung Des Tankfüllstands

    Cerbo-S GX Handbuch 5.6.3. Überwachung des Tankfüllstands Die Tankfüllstände können an verschiedenen Stellen innerhalb der GX-Umgebung überwacht werden: • Geräteliste des GX-Geräts • Menü Sensorübersicht des GX-Geräts • Grafische Übersicht des GX-Geräts • VRM-Dashboard • Widgets für das erweiterte VRM-Menü •...

  • Seite 26: Unterstützung Für Den Lichtmaschinenregler Wakespeed Ws500

    Cerbo-S GX Handbuch 5.7. Unterstützung für den Lichtmaschinenregler Wakespeed WS500 5.7.1. Einführung Der WS500 ist ein externer intelligenter Lichtmaschinenregler mit CAN-bus- und NMEA 2000-Kommunikation, der besonders für Marine- und Wohnmobilanwendungen geeignet ist. Der Wakespeed WS500 wird von Venus OS unterstützt und bietet die Möglichkeit, die Leistung Ihrer Lichtmaschinen über ein GX-Gerät zu überwachen.

  • Seite 27: Verkabelungsbeispiel

    Cerbo-S GX Handbuch 5.7.4. Verkabelungsbeispiel Das nachstehende Beispiel zeigt einen Überblick über die empfohlene Verkabelung anhand einer Installation mit einem Lynx Smart BMS, Lynx Verteilern und einem Cerbo GX. Die korrekte Platzierung des Shunts der Lichtmaschine (nicht zu verwechseln mit dem Shunt des BMV oder SmartShunt) ist hier wichtig für den korrekten Anschluss der Strommessleitung.

  • Seite 28: Gx-Geräte-Benutzeroberfläche Für Ws500

    Cerbo-S GX Handbuch 5.7.5. GX-Geräte-Benutzeroberfläche für WS500 Sobald der WS500 mit dem GX-Gerät verbunden ist, enthält die Geräteliste einen Eintrag für den Regler. Das WS500-Menü liefert dann die folgenden Informationen und Daten: • Ausgang: Spannung, Strom und Leistung, wie vom Lichtmaschinenregler mitgeteilt •...

  • Seite 29: Fehlerbehebung & Faq

    Cerbo-S GX Handbuch VRM-Widget zur Anzeige von Spannung, Strom und Temperatur des WS500 5.7.7. Fehlerbehebung & FAQ Weitere Unterstützung und Hilfe zur Fehlerbehebung erhalten Sie direkt vom Wakespeed-Support. Fehlercode #91 und #92 Venus OS teilt alle Fehler mit, die vom WS500 erzeugt werden können, wie in der Wakespeed Kommunikations- und Konfigurationsanleitung definiert.
  • Seite 30 Cerbo-S GX Handbuch Produkthandbuch des WS500 enthält zusätzliche Verdrahtungsdiagramme, die im Detail zeigen, wie der Kabelbaum verdrahtet ist. Beachten Sie, dass der Shunt an die Batterie angeschlossen und der WS500 so konfiguriert werden sollte, dass der Shunt an der Batterie liegt. Anschluss von unterstützten Nicht- Seite 24 Victron-Produkten...

  • Seite 31: Drahtlose Bluetooth-Temperatursensoren Von Ruuvi

    Cerbo-S GX Handbuch 5.8. Drahtlose Bluetooth-Temperatursensoren von Ruuvi Der Ruuvi-Sensor erfasst Temperatur, Luftfeuchtigkeit und Luftdruck und überträgt sie über Bluetooth an das GX-Gerät. Um die Ruuvi-Sensoren über Bluetooth mit dem GX-Gerät zu verbinden, benötigt das GX-Gerät Bluetooth-Funktionalität. Einige GX-Produkte verfügen bereits über integriertes Bluetooth, alle anderen können mit einem Standard-USB-Bluetooth-Adapter problemlos nachgerüstet werden (siehe die Übersicht über die Victron GX-Produktpalette für GX-Produkte mit integriertem...
  • Seite 32 Cerbo-S GX Handbuch Bei mehreren Sensoren sollten Sie die Gerätekennung auf dem Sensorgehäuse selbst notieren, damit Sie den Überblick behalten. Der Sensor sollte nun im Hauptmenü angezeigt werden. Standardmäßig ist er mit der Bezeichnung „Generic temperature sensor (##)“ (Allgemeiner Temperatursensor) versehen. Im Menü...

  • Seite 33: Anschluss Von Imt-Sonneneinstrahlungs-, Temperatur- Und Windgeschwindigkeitssensoren

    Cerbo-S GX Handbuch 5.9. Anschluss von IMT-Sonneneinstrahlungs-, Temperatur- und Windgeschwindigkeitssensoren Das Ingenieurbüro Mencke & Tegtmeyer GmbH (IMT) bietet eine Reihe von digitalen Silizium-Bestrahlungssensormodellen innerhalb der Si-RS485-Serie an, die alle mit einem Victron GX-Gerät kompatibel sind. Kompatibilität Die optionalen/zusätzlichen externen Modultemperatur-, Umgebungstemperatur- Windgeschwindigkeitssensoren werden...
  • Seite 34 Cerbo-S GX Handbuch Si-Sensor Victron RS485 zu USB-Schnittstelle Signal Orange Gelb RS485 Daten B - Leistung Pos - 12 bis 28 VDC Schwarz Leistung Neg/Erd - 0 VDC Schwarz (dick) Erdung / Kabelabschirmung / PE Leistung Pos - 5 VDC (nicht verwendet) Schwarz Leistung Neg/Erd - 0 VDC (nicht verwendet) Braun...
  • Seite 35 Cerbo-S GX Handbuch • Modbus-Adresse: 1 • Baudrate: 9600 • Datenformat: 8N1 (10 Bit) Für weitere Unterstützung bei der Konfiguration der Einstrahlungssensoren der Serie Si-RS485 von IMT wenden Sie sich bitte direkt an IMT Solar. Benutzeroberfläche – GX-Gerät Nach Anschluss an das Victron GX-Gerät und Einschalten wird der Bestrahlungsstärkesensor der Serie Si-RS485 von IMT innerhalb weniger Minuten automatisch erkannt und im Menü...

  • Seite 36: Datenvisualisierung - Vrm

    Cerbo-S GX Handbuch 5.9.1. Datenvisualisierung - VRM Um die protokollierten Verlaufsdaten auf dem VRM-Portal zu überprüfen, erweitern Sie die Liste der „Meteorologischer Sensor”- Widgets und wählen Sie das „Meteorologischer Sensor”-Widget. Daten von allen verfügbaren Sensortypen werden automatisch in der Grafik angezeigt. Einzelne Sensoren/Parameter können auch durch Klicken auf den Sensornamen/die Sensorlegende deaktiviert/aktiviert werden.

  • Seite 37: Internetverbindung

    Cerbo-S GX Handbuch 6. Internetverbindung Verbinden Sie das Cerbo-S GX mit dem Internet, um alle Vorteile des VRM-Portals nutzen zu können. Das Cerbo-S GX sendet Daten von allen verbundenen Produkten an das VRM-Portal - von dort aus können Sie den Energieverbrauch überwachen, den aktuellen Status der verbundenen Produkte anzeigen, E-Mail-Warnungen konfigurieren und Daten im CSV- und Excel-Format...

  • Seite 38: Wlan

    Netzwerken herstellen. Es ist auch möglich, einen unterstützten externen USB-WLAN-Dongle anzuschließen (um z.B. die drahtlose Reichweite außerhalb eines Schrankes zu erhöhen). Es gibt mehrere unterstützte USB WLAN Dongles. Zwei davon sind auch bei Victron Energy ab Lager verfügbar: • Teilnr. BPP900100200 - CCGX WLAN-Modul einfach (Nano USB), klein, preisgünstig.

  • Seite 39: Usb-Tethering Mit Hilfe Eines Mobiltelefons

    Cerbo-S GX Handbuch Beachten Sie, dass das Cerbo-S GX keine USB 3G/4G Dongles unterstützt, außer dem bei Victron erhältlichen Zubehör für GX LTE 6.5. USB-Tethering mit Hilfe eines Mobiltelefons Dies ist eine nützliche Einrichtung, wenn sie funktioniert - aber verlassen Sie sich nicht auf sie, denn sie hat sich nicht als sehr zuverlässig erwiesen.
  • Seite 40 Cerbo-S GX Handbuch wird. Die Verwendung einer Firewall am VPN-Server ermöglicht es ihm, den Datenverkehr nach Zeit, Verbindungstyp, Ort und Zielen zu kontrollieren. Obwohl dies den Rahmen dieses Handbuchs sprengt, funktioniert es, und – mit der Hilfe eines Linux- und Netzwerkexperten –...

  • Seite 41: Weitere Informationen Über Das Einrichten Einer Internetverbindung Und Vrm

    Cerbo-S GX Handbuch 6.9. Weitere Informationen über das Einrichten einer Internetverbindung und • Einrichten eines VRM-Kontos • VRM-Portal-Alarme und Überwachung • VRM-Portal - Häufig gestellte Fragen Seite 35 Internetverbindung...

  • Seite 42: Zugriff Auf Das Gx-Gerät

    Cerbo-S GX Handbuch 7. Zugriff auf das GX-Gerät Es ist möglich, über ein Smartphone, ein Tablet oder einen Computer auf das GX-Gerät zuzugreifen. Dieser Zugriff wird Remote Console genannt. Die Remote Console ist das zentrale Element, um Einstellungen am GX-Gerät vorzunehmen oder zu ändern. Bei GX-Geräten mit einem Display kann diese Fernkonsolenfunktion standardmäßig deaktiviert sein und muss aktiviert werden.

  • Seite 43: Verwendung Von Victronconnect Über Bluetooth

    Cerbo-S GX Handbuch 7.1. Verwendung von VictronConnect über Bluetooth Wenn Sie gerade zum ersten Mal mit VictronConnect beginnen, sollten Sie vielleicht mit dem VictronConnect Handbuch beginnen. Laden Sie die neueste Version der VictronConnect-App auf Ihr Bluetooth-kompatibles Gerät (Telefon oder Laptop), und stellen Sie sicher, dass Bluetooth aktiviert ist.

  • Seite 44: Zugriff Über Den Integrierten Wlan-Zugangspunkt

    Cerbo-S GX Handbuch 7.2. Zugriff über den integrierten WLAN-Zugangspunkt. Für diese Methode muss die VictronConnect App auf Ihrem Smartphone, Tablet oder Laptop installiert sein. Schritte zur automatischen Verbindung über den QR-Code: Suchen Sie den QR-Code-Aufkleber an der Seite des Cerbo-S GX Scannen Sie den QR-Code mit der Kamerafunktion Ihres Telefons oder einer QR-Code-Scan-App Falls Ihr Telefon dies unterstützt, werden Sie aufgefordert, sich mit dem WLAN-Zugangspunkt zu verbinden Sobald die Verbindung hergestellt ist, öffnen Sie VictronConnect...

  • Seite 45: Zugriff Auf Die Remote Console Über Das Lokale Lan/Wlan-Netzwerk

    Cerbo-S GX Handbuch 7.3. Zugriff auf die Remote Console über das lokale LAN/WLAN-Netzwerk In diesem Abschnitt wird erklärt, wie die Verbindung zur Remote Console hergestellt wird, wenn das Cerbo-S GX mit dem lokalen Computernetzwerk verbunden ist, entweder mit einem Ethernet-Kabel oder wenn es für die Verbindung mit einem lokalen WLAN-Netzwerk konfiguriert ist.

  • Seite 46: Zugriff Über Vrm

    Cerbo-S GX Handbuch Netzwerk (unter Microsoft Windows) In einem lokalen Netzwerk, zum Beispiel zu Hause, finden Sie das Cerbo-S GX auch in der Windows „Netzwerk”-Übersicht (hierbei wird die Übertragungstechnologie Universal Plug-and-Play (UPnP) verwendet): Durch Doppelklicken auf das Symbol wird die Remote Console im LAN geöffnet. Öffnen Sie das Fenster „Eigenschaften“, indem Sie mit der rechten Maustaste auf das Symbol klicken, um die IP-Adresse anzuzeigen.

  • Seite 47: Das Menü Remote Console

    Cerbo-S GX Handbuch Gehen Sie jetzt zum VRM-Portal, https://www.victronenergy.de/panel-systems-remote-monitoring/vrm, und folgen Sie den Anweisungen, um das Gerät hinzuzufügen. Sobald der VRM sichtbar ist, klicken Sie auf den Link Remote Console im linken Menü. Das Ergebnis sieht ähnlich aus wie das Bild oben. Weitere technische Informationen finden Sie im zugehörigen Kapitel zur Fehlerbehebung: Remote Console auf VRM - Fehlerbehebung.

  • Seite 48: Konfiguration

    Cerbo-S GX Handbuch 8. Konfiguration 8.1. Menüstruktur und konfigurierbare Parameter Nachdem Sie die Installation abgeschlossen und die Internetverbindung eingerichtet haben (falls erforderlich), gehen Sie das Menü von oben nach unten durch, um das Cerbo-S GX zu konfigurieren: Artikel Standardwert Beschreibung Allgemeines Zugangsebene Benutzer und...
  • Seite 49 Cerbo-S GX Handbuch Artikel Standardwert Beschreibung Gespeicherte Sicherungs-Firmware Mit dieser Funktion können Sie zu der zuvor installierten Firmware-Version zurückkehren. Datum und Uhrzeit Datum/Uhrzeit UTC Automatisch aus dem Internet Datum/Uhrzeit lokal Automatisch aus dem Wenn eine Verbindung mit dem Internet besteht, wird Internet die Zeit unabhängig von dieser Einstellung automatisch synchronisiert.
  • Seite 50 Cerbo-S GX Handbuch Artikel Standardwert Beschreibung Hat Gleichstromsystem Deaktiviert Ermöglichen Sie dies für Boote, Fahrzeuge und Anlagen mit DC-Lasten und Ladegeräten - zusätzlich zu Multi- und MPPT-Ladegeräten. Dies wird für die meisten netzunabhängigen Anlagen nicht anwendbar sein; und jede Diskrepanz zwischen dem vom Multi und dem BMV gemessenen Gleichstrom wird einem „Gleichstromsystem”...
  • Seite 51 Cerbo-S GX Handbuch Artikel Standardwert Beschreibung Helligkeit Konfigurieren Sie die Helligkeit zwischen 0 und 100%. Zeit bis Display aus Setzen Sie die Vorlaufzeit zwischen 10s / 30s - 1m / 10m /30m - oder nie Boots- und Wohnmobilübersicht Deaktiviert Aktivieren Sie diese Option, um die mobile anzeigen Übersichtsseite anzuzeigen, die für Anwendungen auf See und in entfernten Fahrzeugen konzipiert ist.
  • Seite 52 Cerbo-S GX Handbuch Artikel Standardwert Beschreibung Ältestes Aufzeichnungsalter Wenn Internet/VRM nicht verfügbar ist, wird die älteste auf dem GX-Gerät gespeicherte Aufzeichnung angezeigt. ESS - Ein Energiespeichersystem (ESS) ist ein spezifischer Typ von Stromversorgungssystem, das eine Stromnetzverbindung mit einem Victron Wechselrichter/Ladegerät, einem GX-Gerät und einem Batteriesystem integriert. Lesen Sie die vollständige Funktionsbeschreibung Modus Optimiert (mit...
  • Seite 53 Cerbo-S GX Handbuch Artikel Standardwert Beschreibung Automatisches Scannen Aktiviert Diese Einstellung sucht weiterhin nach PV- Wechselrichtern. Dies kann nützlich sein, wenn eine DHCP-zugewiesene IP-Adresse verwendet wird, die sich möglicherweise ändert. Drahtlose AC-Sensoren Wählen Sie die Position für jeden AC-Sensor (PV-Wechselrichter am AC-Eingang 1, 2 oder am AC-Ausgang). Weitere Informationen über die drahtlosen AC-Sensoren.

  • Seite 54: Lesen Sie Die Vollständige Funktionsbeschreibung

    Cerbo-S GX Handbuch Artikel Standardwert Beschreibung Gerät Zeigt gerätebezogene Informationen für die Diagnose an Format DDD.DDDDD° Wählen Sie zwischen der Anzeige von Dezimalgraden, Grad und Dezimalminuten oder Grad, Minuten und Sekunden Geschwindigkeitseinheit km/h Wählen Sie zwischen km/h, Meter pro Sekunde, Meilen pro Stunde oder Knoten.
  • Seite 55 Cerbo-S GX Handbuch Artikel Standardwert Beschreibung Batteriestrom Nein Wert zum Starten/Stoppen verwenden - Nein / Ja Batteriespannung Starten Sie, wenn der Wert höher ist als - Ampere / Spannung / Watt AC Ausgang Startwert während ruhiger Stunden - Ampere / Spannung / Watt (um programmierte ruhige Stunden außer Kraft zu setzen, wenn dies absolut notwendig ist) Starten nach Erreichen der Bedingung für - Sekunden...
  • Seite 56 Cerbo-S GX Handbuch Artikel Standardwert Beschreibung Modus Auto Die Optionen sind Auto, Ein und Aus. Hierbei handelt es sich um die manuelle Überbrückung der Start- und Stoppniveau-Auslöser, wenn ein Tanksensor angeschlossen ist. Tanksensor Automatisch Wählen Sie den Tanksensor, der für den Auslöser der Tankpumpe verwendet wird.

  • Seite 57: Ladezustand Der Batterie (Soc)

    Cerbo-S GX Handbuch 8.2. Ladezustand der Batterie (SoC) 8.2.1. Welches Gerät sollte ich für die SoC-Berechnung verwenden? Es gibt drei Produkttypen, die den Ladezustand (State of Charge, SoC) berechnen. Das Cerbo-S GX selbst berechnet den SoC nicht, sondern ruft ihn nur von den angeschlossenen Geräten ab. Die drei Produkte, die den SoC berechnen, sind: 1.

  • Seite 58: Anmerkungen Zu Soc

    Cerbo-S GX Handbuch 4. Andere Systemtypen Wenn mehr Ladegeräte oder Lasten als nur die Multi oder MPPT-Solarladegeräte an die Batterie angeschlossen sind, ist ein spezieller Batteriemonitor erforderlich. Beispiele sind: • Hausladungen im Marine- oder Fahrzeugsystem. • PWM-Solarladegeräte • AC-Ladegeräte, wie z.B. Skylla-is, Phoenix-Ladegeräte, Nicht-Victron-Ladegeräte usw. •...

  • Seite 59: Einzelheiten Zu Ve.bus Soc

    Cerbo-S GX Handbuch Die „Automatische” Funktion verwendet die folgende Logik: 1. Wenn verfügbar, verwendet es einen speziellen Batteriemonitor, wie z. B. BMV, SmartShunt, Lynx Smart BMS oder Lynx Shunt VE.Can, oder eine Batterie mit integriertem Batteriemonitor. 2. Wenn mehr als einer von ihnen angeschlossen ist, wird einer zufällig verwendet - obwohl Sie einen manuell auswählen können.

  • Seite 60: Spannungssteuerung Des Solarladegerätes

    Cerbo-S GX Handbuch • In einem VE.Bus-System ohne weitere Batterieüberwachung (kein BMS, kein SmartShunt, keine verwaltete Batterie), aber mit Solarladegeräten, wird der Solarladestrom einbezogen und trägt zur Verbesserung der SoC-Berechnung des internen Multi/Quattro-Batteriewächters bei. Das System tut dies automatisch und zeigt an, dass es aktiv ist, indem es Ein anzeigt. 3.

  • Seite 61: Lang Drücken: Alle Netzwerkeinstellungen Auf Die Werkseinstellungen Zurücksetzen

    Cerbo-S GX Handbuch Lang drücken: alle Netzwerkeinstellungen auf die Werkseinstellungen zurücksetzen Drücken und halten Sie die kleine Taste mindestens vier Sekunden lang. Die LED leuchtet 2 Sekunden lang, um anzuzeigen, dass das lange Drücken erkannt wurde; lassen Sie die Taste los, sobald die LED des WLAN-Zugangspunkts schnell grün blinkt. Alle Netzwerkeinstellungen werden auf die Standardeinstellungen zurückgesetzt: •...

  • Seite 62: Konfiguration Des Temperaturrelais

    Cerbo-S GX Handbuch 8.5. Konfiguration des Temperaturrelais Es ist möglich, das integrierte Relais 1 und ggf. das Relais 2 so zu konfigurieren, dass sie sich temperaturabhängig aktivieren und deaktivieren. Siehe den Abschnitt Anschließen von Temperatursensoren für Kompatibilität und Anschlussanweisungen. Bestätigen Sie, dass die Temperatursensoren korrekt angeschlossen sind und die Temperatur in der Geräteliste melden.
  • Seite 63 Cerbo-S GX Handbuch Sollte dies nicht ausreichen, um die Temperatur der Batterie über 5 Grad zu halten, können Sie auch ein zweites Heizkissenschütz an Relais 2 anschließen. Gehen Sie im Menü nach unten zu Bedingung 2 Weisen Sie die Relaissteuerung dem Relais 2 zu Setzen Sie den Aktivierungswert auf 4 Grad Setzen Sie den Deaktivierungswert auf 6 Grad Das bedeutet, dass das Relais 1 aktiv wird, wenn die Temperatur der Batterie auf 5 Grad fällt.

  • Seite 64: Firware-Updates

    Cerbo-S GX Handbuch 9. Firware-Updates 9.1. Änderungsprotokoll Das Änderungsprotokoll ist in Victron Professional unter Firmware im Verzeichnis Venus BS verfügbar. Um auf Victron Professional zugreifen zu können, müssen Sie sich anmelden (kostenlos). 9.2. Über das Internet oder mit microSD-Karte/USB-Stick Es gibt zwei Möglichkeiten, die Firmware zu aktualisieren: Aktualisieren Sie sie über das Internet, entweder manuell oder lassen Sie sie täglich nach neuen Updates suchen.

  • Seite 65: Microsd-Karte Oder Usb-Stick

    Cerbo-S GX Handbuch 9.2.2. MicroSD-Karte oder USB-Stick Die Aktualisierung mit einer microSD-Karte oder einem USB-Stick wird als „Offline-Update” bezeichnet. Verwenden Sie sie, wenn Sie ein Gerät aktualisieren, das nicht mit dem Internet verbunden ist. Schritt 1 Herunterladen • Cerbo-S GX – venus-swu-cerbosgx.swu Beachten Sie, dass die gleichen Dateien und das Änderungsprotokoll auf Victron Professional verfügbar sind.

  • Seite 66: Funktion Zur Sicherung Gespeicherter Firmware

    Cerbo-S GX Handbuch 9.3.1. Funktion zur Sicherung gespeicherter Firmware Mit dieser Option können Sie zwischen der aktuellen und der vorherigen Firmware-Version wechseln. Es wird kein Internet und keine SD-Karte benötigt. Gehen Sie zu Einstellungen → Firmware → Gespeicherte Sicherungs-Firmware. Auf der folgenden Seite sehen Sie die aktuell laufende Firmware-Version und die Firmware-Version, die gebootet werden kann.

  • Seite 67: Installation Einer Bestimmten Firmware-Version Von Sd/Usb

    Cerbo-S GX Handbuch 9.3.2. Installation einer bestimmten Firmware-Version von SD/USB Es kann Gründe geben, warum es notwendig ist, eine bestimmte Firmware-Version manuell herunterzuladen und zu installieren (z. B. eine ältere Firmware-Version, die nicht unter „Gespeicherte Sicherungs-Firmware“ auf dem GX-Gerät gespeichert ist). In diesem Kapitel finden Sie eine Erklärung diesbezüglich.

  • Seite 68: Ve.bus-Inverter/Ladegerät-Überwachung

    Cerbo-S GX Handbuch 10. VE.Bus-Inverter/Ladegerät-Überwachung 10.1. Einstellung der Eingangsstrombegrenzung In diesem Kapitel werden die Auswirkungen der Aktivierung oder Deaktivierung der Benutzersteuerung für die Eingangsstrombegrenzereinstellung erläutert, wie sie im obigen Menü zu sehen ist (Geräteliste → [Ihr Wechselrichter/ Ladegerät]). Der vom Benutzer im Cerbo-S GX festgelegte Grenzwert wird auf alle Eingänge angewandt, bei denen die Einstellung „Fernbedienung hat Vorrang“...

  • Seite 69: Phasen-Rotations-Warnung

    Cerbo-S GX Handbuch 10.2. Phasen-Rotations-Warnung Die Wechselstromversorgung, entweder Generator oder Netz, an ein dreiphasiges Inverter-/Ladegerätesystem muss in der korrekten Rotation, auch als Sequenz bekannt, erfolgen. Wenn dies nicht der Fall ist, akzeptieren die Wechselrichter/Ladegeräte die Wechselstromversorgung nicht und bleiben im Wechselrichtermodus. Die Phasen-Rotations-Warnung wird in einem solchen Fall erhöht.
  • Seite 70 Cerbo-S GX Handbuch Beachten Sie dabei bitte, dass das System auch eine Warnmeldung bei niedriger Batteriespannung anzeigt. Die Ursache für diese Warnmeldung ist in diesem Fall jedoch nicht eine niedrige Batteriespannung, sondern das Fehlen von Informationen seitens der Batterie aufgrund eines Kommunikationsverlustes. Zur Quittierung dieser Warnmeldung stellen Sie die Verbindung mit dem BMS wieder her oder starten den Wechselrichter/das Ladegerät neu bzw.

  • Seite 71: Überwachung Von Netzausfällen

    Cerbo-S GX Handbuch 10.4. Überwachung von Netzausfällen Wenn diese Funktion aktiviert ist, wird ein Alarm ausgelöst, wenn das System länger als 5 Sekunden nicht an den als Netz oder Land konfigurierten AC-Eingang angeschlossen wurde. • Der Alarm wird als Benachrichtigung in der GUI und als Alarm auf dem VRM-Portal angezeigt und ist auch auf Modbus TCP / MQTT verfügbar.

  • Seite 72: Alarmstatusüberwachung

    Cerbo-S GX Handbuch 10.6. Alarmstatusüberwachung Die Seite zur Alarmstatusüberwachung kann über Geräteliste → [Multi oder Quattro] → Alarmstatus aufgerufen werden. Es zeigt Diagnoseinformationen zu bestimmten Parametern an, um die Fehlersuche zu erleichtern, und bietet zusätzliche Informationen VE.Bus-Fehler 8/11. 10.7. Menü VE.Bus-Alarm einrichten Bei der Verwendung eines VE.Bus-Systems ist es möglich, den Schweregrad von Problemen auf dem VE.Bus-System zu konfigurieren, die eine Benachrichtigung am Cerbo-S GX (und es zum Piepen bringt) auslösen sollen.

  • Seite 73: Dvcc - Verteilte Spannungs- Und Stromregelung

    Cerbo-S GX Handbuch 11. DVCC - Verteilte Spannungs- und Stromregelung 11.1. Einführung und Merkmale Durch die Aktivierung von DVCC wird ein GX-Gerät von einem passiven Monitor zu einem aktiven Controller. Die verfügbaren Funktionen und Auswirkungen der Aktivierung von DVCC hängen von der Art der verwendeten Batterie ab. Die Wirkung hängt auch von den installierten Victron-Komponenten und deren Konfiguration ab.

  • Seite 74: Dvcc-Anforderungen

    • Für Gel-, AGM-, OPzS- und andere Blei-Säure-Batterien kann DVCC problemlos verwendet werden. Dasselbe gilt für Lithium Battery Smart von Victron Energy mit dem VE.Bus BMS, dem Lynx Ion + Shunt BMS oder dem Lynx Ion BMS. DVCC ist für das Lynx Smart BMS zwangsaktiviert.

  • Seite 75: Dvcc-Effekte Auf Den Ladealgorithmus

    Cerbo-S GX Handbuch 11.3. DVCC-Effekte auf den Ladealgorithmus Im Standalone-Modus verwenden unsere Inverter/Ladegeräte und MPPT-Solarladegeräte ihren eigenen internen Ladealgorithmus. Das bedeutet, dass sie bestimmen, wie lange sie in der Absorption bleiben, wann sie auf Float umschalten, wann sie wieder auf Bulk oder Spreichern umschalten. Und in diesen verschiedenen Phasen verwenden sie die konfigurierten Parameter in VictronConnect und VEConfigure.
  • Seite 76 Cerbo-S GX Handbuch Dies gilt für alle Arten von Systemen mit aktiviertem DVCC. Wenn beispielsweise ein System keine verwaltete Batterie (CAN-bus) enthält und nur die DVCC-Ladestrombegrenzung verwendet, wird diese Ladestrombegrenzung nur auf den an den VE.Bus- Anschluss angeschlossenen Multi oder Quattro angewendet. DVCC - Verteilte Spannungs- und Seite 70 Stromregelung...

  • Seite 77: Dvcc-Funktionen Für Alle Systeme

    Cerbo-S GX Handbuch 11.4. DVCC-Funktionen für alle Systeme Diese Merkmale gelten für alle Arten von Systemen, wenn DVCC aktiviert ist: mit oder ohne ESS-Assistent und mit Blei-Säure- oder anderen normalen Batterien sowie wenn eine intelligente, an das CAN-bus-BMS angeschlossene Batterie installiert ist: 11.4.1.

  • Seite 78: Begrenzung Der Verwalteten Batterieladespannung

    Cerbo-S GX Handbuch 11.4.2. Begrenzung der verwalteten Batterieladespannung Einige Batterien (z. B. BYD und Pylontech), die ab Werk geliefert werden, brauchen einige Zeit, um sich einzuspielen, und es kann sein, dass Sie sie in den ersten zwei Wochen mit einer niedrigeren Spannung betreiben müssen, bis sich das Gleichgewicht eingestellt hat.

  • Seite 79: Gemeinsamer Stromsensor (Shared Current Sense - Scs)

    Cerbo-S GX Handbuch • BMV-702-Batteriemonitor • BMV-712 Batteriemonitor • SmartShunt • Lynx Shunt VE.Can-Batteriemonitor • Multi und Quattro Inverter/Ladegerät • Solarladegeräte (falls mit einem Temperatursensor ausgestattet) Beachten Sie, dass STS für das Lynx Smart BMS und einige Batterien zwangsweise deaktiviert ist. Weitere Informationen zu Ihrer Batterie finden Sie auf der Kompatibilitätsseite.

  • Seite 80: Dvcc-Funktionen Bei Verwendung Einer Can-Bus-Bms-Batterie

    Cerbo-S GX Handbuch 11.5. DVCC-Funktionen bei Verwendung einer CAN-bus-BMS-Batterie Dieses Kapitel gilt für alle Systeme, in denen ein intelligentes Batterie-BMS installiert und über den CAN-bus angeschlossen ist. Beachten Sie, dass dies nicht das Victron VE.Bus BMS umfasst. Ein solch intelligentes BMS sendet die folgenden Parameter an das GX-Gerät: 1.

  • Seite 81: Dvcc Für Systeme Mit Dem Ess-Assistenten

    Cerbo-S GX Handbuch 11.6. DVCC für Systeme mit dem ESS-Assistenten • Der ESS-Ladeerhaltungsmodus funktioniert nur dann richtig, wenn DVCC aktiviert ist. • Es wird ein fester Solar-Offset von 0,4 V verwendet (Werte für 48 V-Systeme, geteilt durch 4 für 12 V). Dieser Solar-Offset wird nur angewendet, wenn der ESS-Modus auf Optimiert in Kombination mit der aktivierten Einstellung für überschüssige Solarladegerätleistung oder wenn der ESS-Modus auf „Batterien geladen halten”...

  • Seite 82: Vrm Portal

    Cerbo-S GX Handbuch 12. VRM Portal 12.1. Einführung in das VRM-Portal Wenn eine Verbindung zum Internet besteht, kann ein GX-Gerät in Kombination mit dem Victron Remote Management (VRM)- Portal verwendet werden, was folgendes ermöglicht: • Einfacher Fernzugriff auf alle Statistiken und den Systemstatus online •...
  • Seite 83 Cerbo-S GX Handbuch Wenn die Protokolle nicht übertragen werden können, speichert das GX-Gerät sie in einem nichtflüchtigen Speicher (d.h. die Daten gehen bei einem Stromausfall oder Neustart nicht verloren). Das GX-Gerät verfügt über einen Puffer zur internen Speicherung von Protokollen für ein paar Tage. Um diesen Zeitraum zu verlängern, legen Sie eine microSD-Karte oder einen USB-Stick ein.

  • Seite 84: Fehlerbehebung Bei Der Datenerfassung

    Cerbo-S GX Handbuch Wenn mehrere Speichergeräte eingesetzt werden, speichert das GX-Gerät die Daten auf dem zuerst eingesetzten Gerät. Wenn dieses entfernt wird, wird er das andere nicht mehr verwenden. Stattdessen wird ein interner Rückstandpuffer angelegt. Erst durch das Einfügen eines neuen wird wieder auf die Verwendung eines externen Speichers umgeschaltet. Network-Watchdog: automatischer Neustart Diese Funktion, die standardmäßig deaktiviert ist, bewirkt, dass das GX-Gerät automatisch neu gestartet wird, falls es keine Verbindung zum VRM-Portal herstellen konnte.
  • Seite 85 Cerbo-S GX Handbuch • Wenn Sie weiterhin Probleme mit der Datenaufzeichnung haben, lesen Sie bitte weiter. Die zum Senden von Protokollen an das VRM-Portal erforderliche Kommunikation ist: 1. Eine gut funktionierende Internetverbindung - Verwenden Sie vorzugsweise eine über ein Ethernet-Kabel verkabelte Verbindung.
  • Seite 86 Cerbo-S GX Handbuch • Wenn Sie das Ethernet verwenden und der „Status” „Nicht angeschlossen” anzeigt, überprüfen Sie, ob das Ethernet- Netzwerkkabel eventuell defekt ist: probieren Sie ein anderes Kabel aus. Die beiden Lichter auf der Rückseite des Cerbo-S GX, wo das Ethernet-RJ45-Kabel eingesteckt wird, sollten aufleuchten oder blinken. Zwei tote Lichter zeigen ein Verbindungsproblem an.
  • Seite 87 Cerbo-S GX Handbuch • Fehler #153 Verbindungsproblem und dann speziell ein SSL-bezogenes Problem, wie im folgenden Screenshot dargestellt: Überprüfen Sie die Datums- und Zeiteinstellung des GX-Geräts und auch die Zeitzone. Und vergewissern Sie sich, dass Ihr Router keine spezielle Haftungsausschluss-, Anmelde- oder Akzeptanzseite anzeigt, wie sie oft in Flughäfen, Hotels und anderen öffentlichen WLANs zu sehen ist.

  • Seite 88: Offline-Analyse Von Daten, Ohne Vrm

    Cerbo-S GX Handbuch 12.5. Offline-Analyse von Daten, ohne VRM In bestimmten Fällen, z.B. bei sehr abgelegenen Standorten, an denen kein Internet zur Verfügung steht, kann es nützlich sein, die Daten analysieren zu können, ohne sie erst in das VRM-Portal hochladen zu müssen. VictronConnect auf einem Windows- oder Apple-Laptop installieren Legen Sie das Speichergerät mit der/den Protokolldatei(en) Öffnen Sie VictronConnect und verwenden Sie die Funktion Venus-Protokollkonverter, um sie in Excel-Blätter zu...

  • Seite 89: Remote Console Auf Vrm - Fehlerbehebung

    Cerbo-S GX Handbuch 12.7. Remote Console auf VRM - Fehlerbehebung Befolgen Sie diese Schritte zur Fehlerbehebung bei der Remote Console auf VRM: Stellen Sie sicher, dass die Protokollierung zum VRM-Portal funktioniert, siehe Kapitel Datenaufzeichnung an VRM [76] Fehlerbehebung bei der Datenerfassung [78].

  • Seite 90: Marine-Mfd-Integration Durch App

    Cerbo-S GX Handbuch 13. Marine-MFD-Integration durch App 13.1. Einführung & Anforderungen Eine Glasbrücke ist ein MFD (Multi-Funktions-Display), das die Systeme und den Navigationsstatus eines Bootes in einen großen Bildschirm oder Bildschirme am Steuer des Bootes integriert, wodurch mehrere Messgeräte, Halterungen und Verkabelungskomplikationen entfallen.

  • Seite 91: Raymarine Mfd-Integration

    Cerbo-S GX Handbuch • Victron Inverter/Ladegerät • Victron Batteriemonitor • Netzwerkkabelverbindung zwischen MFD und GX-Gerät (direkt oder über Netzwerkrouter) • MFD-spezifisches Ethernet-Adapterkabel (nur für einige Marken, siehe detaillierte Informationen unter den nachstehenden Links) Verwendung der App für andere Zwecke Die App, wie sie auf den MFDs sichtbar ist, ist eine HTML5-App, die auf dem GX-Gerät gehostet wird. Sie kann auch von einem normalen PC (oder einem mobilen Gerät) aus aufgerufen werden, indem Sie in einem Browser http://venus.local/app/ eingeben oder venus.local durch die IP-Adresse des GX ersetzen.

  • Seite 92: Gx-Gerätekonfiguration

    Cerbo-S GX Handbuch 13.2.4. GX-Gerätekonfiguration Gehen Sie auf dem Victron GX-Gerät zu Einstellungen → Dienste und aktivieren Sie dort sowohl MQTT auf LAN (SSL) als auch MQTT auf LAN (Klartext). Gehen Sie dann zu Menü → Einstellungen → Systemeinrichtung → Batteriemessungen und stellen Sie dort ein, welche Batterien Sie auf dem MFD anzeigen lassen möchten und unter welchem Namen.

  • Seite 93: Nmea 2000

    Cerbo-S GX Handbuch Dieses Video zeigt die genauen Schritte: Nach dem Anschluss des Ethernet-Kabels an das GX-Gerät erhält es eine IP-Nummer vom Axiom DHCP. Wenn Sie die Victron App auf dem Axiom starten und die Anzeige „Hardware-Geräte nicht gefunden“ erscheint, starten Sie das Axiom einfach neu und sehen Sie... es funktioniert! 13.2.7.

  • Seite 94: Lighthouse 4.1.75 Und Neuere Versionen

    Cerbo-S GX Handbuch Dies betrifft in der Regel die Batterieinstanz, die in den PGNs Batteriestatus und Gleichstrom detailliert verwendet wird. Wie das funktioniert, erfahren Sie hier: Ändern von NMEA 2000-Instanzen, Abschnitt Dateninstanzen. Dazu benötigen Sie eine Actisense NGT-1 NMEA 2000-zu-PC-Schnittstelle (USB).

  • Seite 95: Verkabelung

    Cerbo-S GX Handbuch Momentan ist es nicht möglich, die Victron MFD App anders als über den Touchscreen zu steuern. Sie können also Folgendes nicht verwenden: • Lokale Steuerung, d. h. WheelKey und Pfeiltasten • Simrad OP50 • B&G ZC2 13.3.3. Verkabelung Das Navico-Gerät muss über Ethernet mit dem GX-Gerät verbunden sein.

  • Seite 96: Installation Schritt Für Schritt

    Schließen Sie das andere Ende des UTP-Kabels an den Ethernet-Anschluss des GX-Geräts an Gehen Sie auf dem MFD auf Apps und wählen Sie dann das Victron Energy-Logo, das nach ein paar Sekunden erscheint Und... das war's. Alle Informationen können nun auf einem einzigen Bildschirm angezeigt werden: Gleichstromlasten, Batterieinformationen, Landstromanschluss, Solarstromerzeugung, Wechselstromlasten, Wechselrichter- und Generatorsteuerung und die Option zum Öffnen der Remote Console...

  • Seite 97: Fehlerbehebung

    Cerbo-S GX Handbuch Beschreibung 127508 Batteriestatus (Batteriespannung, Batteriestrom) 127509 Wechselrichterstatus J1939 AC PGNs 13.3.9. Fehlerbehebung Frage 1: Die MFD-Seite zeigt veraltete Informationen oder die Seite mit dem Anschlussproblem an, aber das GX-Gerät läuft und ist angeschlossen und das Victron-Symbol ist auf der Startseite vorhanden. A1: Versuchen Sie, die Seite neu zu laden, indem Sie das Menü...

  • Seite 98: Verkabelung

    Die Garmin MFDs betreiben einen DHCP-Server. Das GX-Gerät ist standardmäßig für die Verwendung von DHCP konfiguriert. Nachdem Sie das Kabel eingesteckt haben, erscheint nach 10 bis 30 Sekunden das Symbol von Victron Energy. Verwenden Sie WLAN, um das GX-Gerät mit dem Internet und dem VRM-Portal zu verbinden, während sein Ethernet-...

  • Seite 99: Installation Schritt Für Schritt

    Schließen Sie das andere Ende des UTP-Kabels an den Ethernet-Anschluss des GX-Geräts an Gehen Sie auf dem MFD auf Apps und wählen Sie dann das Victron Energy-Logo, das nach ein paar Sekunden erscheint Und... das war's. Alle Informationen können nun auf einem einzigen Bildschirm angezeigt werden: Gleichstromlasten, Batterieinformationen, Landstromanschluss, Solarstromerzeugung, Wechselstromlasten, Wechselrichter- und Generatorsteuerung und die Option zum Öffnen der Remote Console...

  • Seite 100: Furuno Mfd-Integration

    Cerbo-S GX Handbuch Die unterstützten PGNs können von Modell zu Modell variieren. Bitte ziehen Sie das Handbuch des MFDs zu Rate, um eine Liste der unterstützten PGNs zu erhalten. 13.5. Furuno MFD-Integration 13.5.1. Einführung In diesem Kapitel wird erklärt, wie Sie eine Verbindung zu Furuno MFDs über einen Ethernet-Anschluss herstellen. Lesen Sie unbedingt auch das Kapitel Marine-MFD-Integration durch App [84].

  • Seite 101: Konfigurieren Mehrerer Batteriemessungen

    Cerbo-S GX Handbuch Es ist möglich, einen Router an das gleiche LAN anzuschließen und so das GX-Gerät mit dem Internet zu verbinden. Sorgen Sie dafür, dass die Gateway- und DNS-Server-Einstellungen des GX auf die IP-Adresse des Routers eingestellt sind und dass die LAN-IP-Adressierung des Routers im selben Subnetz konfiguriert ist.

  • Seite 102: Generische Und Unterstützte

    Cerbo-S GX Handbuch Dieses Kapitel beschreibt die Besonderheiten bei der Anzeige von Victron NMEA 2000-Informationen auf Furuno MFDs. Beachten Sie, dass es sich hierbei nicht um einen umfassenden Leitfaden handelt. Es ist schlicht das Ergebnis unserer Forschung und Entwicklung, die alles auf einem Furuno MFD überprüft hat. Die Funktionalität wird (größtenteils) von der Furuno-Software bestimmt und kann sich daher auch ändern und verbessern, wenn die Firma Furuno ihre Software aktualisiert.

  • Seite 103: Marine Mfd-Integration Durch Nmea 2000

    14. Marine MFD-Integration durch NMEA 2000 14.1. NMEA 2000: Einführung Die GX-Geräte von Victron Energy verfügen über eine NMEA 2000-Ausgangsfunktion: Wenn sie aktiviert ist, fungiert das GX- Gerät als Brücke: Es macht alle Batteriemonitore, Wechselrichter/Ladegeräte und andere Produkte, die an jedes GX-Gerät angeschlossen sind, im NMEA 2000-Netzwerk verfügbar.
  • Seite 104 Cerbo-S GX Handbuch • Eine detaillierte Liste der PGNs finden Sie in unserem Whitepaper Datenkommunikation mit Victron Energy-Produkten. Wechselrichter/Ladegeräte • Alle Wechselrichter/Batterielader, die über einen VE.Bus-Anschluss angeschlossen werden, werden unterstützt. Dazu gehören Multis, Quattros, MultiPlus-IIs und andere (ähnliche) Victron Wechselrichter/Batterielader. •...
  • Seite 105 Cerbo-S GX Handbuch • Das GX-Gerät weist jedem Tank automatisch eine eindeutige Geräteinstanz und eine Tankinstanz zu. Sie werden alle gleich berücksichtigt. Diese automatische Nummerierung erfolgt speziell und ausschließlich für Tankfüllstände, um die korrekte Anzeige auf allen verschiedenen Marken und Typen von MFDs so einfach wie möglich zu gestalten. Sonstige Daten und Produkttypen •...

  • Seite 106: Nmea 2000-Konfiguration

    Cerbo-S GX Handbuch 14.3. NMEA 2000-Konfiguration Einstellung Standardwert Beschreibung CAN-bus-Profil VE.Can Definiert den Typ und die Baudrate des CAN-bus-Netzwerks. Um in Kombination mit NMEA 2000 zu verwenden, wählen Sie eines der Profile, das VE.Can enthält und bei 250 kbit/s liegt NMEA 2000-Ausgang Aktiviert und deaktiviert die NMEA 2000-Ausgangsfunktion Eindeutiger...

  • Seite 107: Konfiguration Mehrerer Tankfüllstandsmessungen (Garmin)

    Cerbo-S GX Handbuch Bevor Sie mit den folgenden Schritten fortfahren, müssen Sie das GX-Gerät an das NMEA 2000-Netzwerk anschließen, an das das MFD angeschlossen ist. Verwenden Sie unser VE.Can zu NMEA 2000 Micro-C-Steckerkabel, um das GX-Gerät an das NMEA 2000 Netzwerk anzuschließen und stellen Sie sicher, dass der NMEA 2000-Ausgang des VE.Can-Anschlusses im GX-Gerät aktiviert ist.

  • Seite 108: Kopplung Von Victron-Produkten

    Cerbo-S GX Handbuch Es gelten die folgenden Einschränkungen: 1. Aktuell kann der GPSMAP nur die Flüssigkeitstypen Treibstoff (Standard), Frischwasser, Abwasser (auch Grauwasser genannt), Brunnen, Öl, Schwarzwasser und Generator anzeigen. Die anderen Flüssigkeitstypen wie LNG, LPG und Diesel werden nicht angezeigt. Dies ist eine Einschränkung von Garmin, die sich mit einer zukünftigen Firmware-Aktualisierung Ihres MFDs ändern kann.

  • Seite 109: Konfiguration Mehrerer Tankfüllstandsmessungen (Navico)

    Cerbo-S GX Handbuch 14.6. Konfiguration mehrerer Tankfüllstandsmessungen (Navico) Moderne Navico MFDs wie die Simrad NSO EVO3-Serie können verschiedene Arten von Tankfüllständen anzeigen. Es gelten die folgenden Einschränkungen: 1. Aktuell kann ein kompatibles Simrad MFD nur die Flüssigkeitstypen Treibstoff (Standard), Wasser, Abwasser (auch Grauwasser genannt), Brunnen, Öl und Schwarzwasser anzeigen.
  • Seite 110 Cerbo-S GX Handbuch Die Auswahl eines Tanksensors aus dem Menü zur Auswahl der Datenquelle zeigt zusätzliche Details und Konfigurationsoptionen an, wie z. B. den Flüssigkeitstyp, den Standort oder den benutzerdefinierten Namen. Anschließend öffnen Sie ein Dashboard oder erstellen ein benutzerdefiniertes Dashboard und platzieren die Tanksensoren wie gewünscht. Marine MFD-Integration durch NMEA Seite 104 2000...

  • Seite 111: Konfiguration Mehrerer Tankfüllstandsmessungen (Furuno)

    Cerbo-S GX Handbuch 14.7. Konfiguration mehrerer Tankfüllstandsmessungen (Furuno) Moderne Furuno MFDs wie die NavNet TZtouch3-Serie können verschiedene Arten von Tankfüllständen anzeigen. Es gelten die folgenden Einschränkungen: 1. Aktuell kann die NavNet TZtouch3-Serie nur Kraftstoff (Standard), Frischwasser und Schwarzwasser mit bis zu 6 Tanks für jeden der drei Flüssigkeitstypen anzeigen.

  • Seite 112: Nmea 2000 Virtuelle Geräte

    Cerbo-S GX Handbuch • Address Claim Procedure (ACL): ein von J1939 spezifizierter und in NMEA 2000 verwendeter Mechanismus, der von den Geräten im Netzwerk verwendet wird, um zu verhandeln und jedem Gerät im Netzwerk eine eindeutige Netzwerkadresse zuzuweisen. Es ist eine Zahl von 0 bis 252. Es sind drei spezielle Netzwerkadressen definiert: 1.

  • Seite 113: Nmea 2000 Instanzen Ändern

    Cerbo-S GX Handbuch Die NMEA 2000-Spezifikation gibt Folgendes an: „Dateninstanzen müssen in denselben PGNs, die von einem Gerät übertragen werden, eindeutig sein. Dateninstanzen dürfen im Netzwerk nicht global eindeutig sein. Die Feldprogrammierbarkeit wird durch die Verwendung von PGN 126208, Schriftfeldgruppenfunktion, implementiert”. Mit anderen Worten: Dateninstanzen müssen nur innerhalb eines einzigen Gerätes eindeutig sein.

  • Seite 114: Geräteinstanz

    Cerbo-S GX Handbuch beschrieben. Zusätzlich zu den hier beschriebenen Methoden gibt es noch andere. So erlauben z. B. einige MFDs ebenfalls die Änderung von Instanzen. Häufig verwendete Methoden zum Ändern von Instanzen: 1. Fernkonsole auf einem GX-Gerät: Ausschließlich Geräteinstanzen 2. Actisense NMEA-Reader-Software + NGT-1-USB: Geräte- und Dateninstanzen 3.
  • Seite 115 Cerbo-S GX Handbuch Actisense: Änderung der Geräteinstanzen: Erfordert den Actisense NGT-1. So ändern Sie eine Geräteinstanz: Actisense NMEA Reader öffnen Netzwerkansicht auswählen (Auswahl der Registerkarte unten links) Produkt auswählen, dessen Geräteinstanz Sie ändern möchten Registerkarte Eigenschaften unten rechts auswählen und Geräteinstanz ändern Actisense: Änderung der Dateninstanzen: Erfordert den Actisense...
  • Seite 116 Cerbo-S GX Handbuch Anmerkungen: • Die Batterieinstanz und die Gleichstrominstanz haben bei Victron-Produkten denselben Wert. Wenn Sie einen der beiden Werte ändern, ändert sich auch der andere Wert. • Da der BMV zwei Spannungen ausgibt, die Hauptspannung und die Hilfs- oder Startspannung, ist dieser mit zwei Batterieinstanzen vorkonfiguriert: 0 und 1.
  • Seite 117 Cerbo-S GX Handbuch 'Devices/00002CC001F4/Nad': 149, 'Devices/00002CC001F4/Serial': '0000500', 'Devices/00002CC005EA/CustomName': 'Hub-1', 'Devices/00002CC005EA/DeviceInstance': 0, 'Devices/00002CC005EA/FirmwareVersion': 'v2.60-beta-29', 'Devices/00002CC005EA/Manufacturer': 358, 'Devices/00002CC005EA/ModelName': 'Color Control GX', 'Devices/00002CC005EA/N2kUniqueNumber': 1514, 'Devices/00002CC005EA/Nad': 11, 'Devices/00002CC005EA/Serial': '0001514', 'Devices/00002CC005EB/CustomName': 'SmartBMV', [and so forth] Zum Ändern führen Sie einen SetValue-Aufruf für den unten aufgeführten DeviceInstance-Pfad durch. Oder, was vielleicht einfacher ist, verwenden Sie das dbus-spy-Tool.

  • Seite 118: Pgn 60928 Name Eindeutige Identitätsnummern

    Cerbo-S GX Handbuch Ändern Sie sie z. B. auf 4: root@ccgx:~# dbus -y com.victronenergy.charger.socketcan_can0_di0_uc12983 /DeviceInstance SetValue %4 retval = 0 Warten Sie ein paar Sekunden und überprüfen Sie sie: root@ccgx:~# dbus -y com.victronenergy.bms.socketcan_can0_di0_uc10 com.victronenergy.charger.socketcan_can0_di4_uc12983 Änderung der Geräteinstanz erfolgreich! 14.8.6. PGN 60928 NAME Eindeutige Identitätsnummern Das GX-Gerät weist jedem virtuellen Gerät eine individuelle, eindeutige Identitätsnummer zu.

  • Seite 119: Rv-C-Unterstützung

    Cerbo-S GX Handbuch 15. RV-C-Unterstützung 15.1. RV-C - Einführung Seit der Venus OS-Firmware v2.90 unterstützt Victron das RV-C Protokoll. Worum handelt es sich bei dem RV-C-Protokoll? Das RV-C-Protokoll (Recreation Vehicle-CAN) ist für Wohnmobile das, was NMEA 2000 (auch bekannt als N2K) für Boote ist: ein Kommunikationsprotokoll, das auf dem CAN-bus (Controller Area Network Bus) basiert und hauptsächlich in Wohnmobilen in den USA verwendet wird, um die Kommunikation und das Zusammenwirken von Geräten und Anlagen in Wohnmobilen zu ermöglichen.

  • Seite 120: Unterstützte Geräte

    Cerbo-S GX Handbuch 15.3. Unterstützte Geräte Venus v2.90 bietet RV-C-out-Unterstützung für die folgenden Geräte: Victron-Produkt Anmerkungen VE.Bus-Wechselrichter/Ladegerät Das Wechselrichter- und Ladegerätteil kann separat (ein/aus) von RV-C gesteuert werden. Außerdem kann eine Eingangsstromgrenze für den Landanschluss eingestellt werden. Phoenix Smart IP43-Ladegerät 120-240 Kann über RV-C aktiviert/deaktiviert werden (ein/aus).

  • Seite 121: Konfiguration Von Rv-C-Ausgangsgeräten

    Cerbo-S GX Handbuch 15.4.1. Konfiguration von RV-C-Ausgangsgeräten RV-C-Ausgangsgeräte können über das Untermenü Geräte im Menü des VE.Can-Anschlusses konfiguriert werden. Das Untermenü Geräte enthält alle Geräte des RV-C-Netzwerks einschließlich der RV-C-Ausgangsgeräte. Letztere werden durch ihre [VRM#-Instanz] identifiziert, die zur Identifizierung der „echten“ Geräte im Hauptmenü des GX-Geräts verwendet werden kann.

  • Seite 122: Garnet Seelevel Ii 709-Rvc Mit Unterstützung Für Gx-Geräte Von Victron

    Cerbo-S GX Handbuch 15.5. Garnet SeeLevel II 709-RVC mit Unterstützung für GX-Geräte von Victron Mit der RV-C-Unterstützung in Venus OS ist es auch möglich, den Garnet SeeLevel 709-RVC zu verwenden und seine Daten auf dem GX-Gerät und VRM anzuzeigen. Alle 709-RVC Modelle und der SeeLevel Soul sind mit dem GX-Gerät kompatibel. Bitte beachten Sie die Einschränkungen, die im Abschnitt Einschränkungen [113] beschrieben sind.

  • Seite 123: Digitale Eingänge

    Cerbo-S GX Handbuch 16. Digitale Eingänge Die Cerbo-S GX digitalen Eingänge sind in der Anschlussübersicht dargestellt. Die Eingänge sind nicht isoliert. Sie arbeiten mit 3V3-Leveln und können einer Eingangsspannung von bis zu 5 V standhalten. Jeder Eingang hat einen internen 10 k-Pull-up-Widerstand auf 3V3. Wir empfehlen die Verdrahtung mit einem potentialfreien Relais oder einem anderen offenen Kollektor/Optokoppler-Ausgang.

  • Seite 124: Auslesen Der Digitalen Eingänge Über Modbus Tcp

    Cerbo-S GX Handbuch Andere Parameter, die sich auf diese Funktion beziehen, können durch Aufruf des Gerätemenüs und Auswahl von Setup konfiguriert werden. Für Sensoren und Alarme können Sie entscheiden, ob der Eingang als Alarmbedingung behandelt werden soll, ob die Beschriftungen invertiert werden sollen und ob die logischen Pegel invertiert werden sollen. •...

  • Seite 125: Gx - Generator Auto-Start/Stopp

    Cerbo-S GX Handbuch 17. GX - Generator Auto-Start/Stopp 17.1. Einführung der automatischen Start/Stopp-Funktion des Generators Ein internes Relais auf einem GX-Gerät (z. B. Cerbo-S GX) kann verwendet werden, um einen Generator automatisch zu starten und zu stoppen. Dieses Relais – oder Schalter – kann durch eine Reihe von benutzerdefinierten Bedingungen „ausgelöst“ werden.

  • Seite 126: Menü Allgemeiner Start/Stopp

    Cerbo-S GX Handbuch 17.4. Menü Allgemeiner Start/Stopp Gehen Sie zu Einstellungen → Generator Start/Stopp: • Generatorzustand: Aktueller Status des Generators. • Fehler: Fehlerbeschreibung. • Laufzeit: Generatorlaufzeit seit dem letzten Start. • Gesamtlaufzeit: Kumulierte Laufzeit seit dem ersten Start. • Zeit bis zum nächsten Testlauf: Wenn die Option „Testlauf“ aktiviert ist, zeigt dieses Element die verbleibende Zeit bis zum nächsten Testlauf an.
  • Seite 127 Cerbo-S GX Handbuch Gesamtlaufzeit des Generators: Zurücksetzen oder Ändern der gesamten Laufzeitstunden. Seite 121 GX - Generator Auto-Start/Stopp...

  • Seite 128: Bedingungen: Benutzerdefinierte Parameter, Die Einen Automatischen Start/Stopp Des Generators Auslösen

    Cerbo-S GX Handbuch 17.6. Bedingungen: Benutzerdefinierte Parameter, die einen automatischen Start/Stopp des Generators auslösen Um vom Hauptmenü zu Bedingungen zu gelangen, gehen Sie zu: Einstellungen → Start/Stopp des Generators → Einstellungen → Bedingungen Bei Kommunikationsverlust: Falls es jemals zu einem Kommunikationsausfall zwischen dem Cerbo-S GX und dem VE Bus- Wechselrichter/Ladegerät kommt;...

  • Seite 129: Durch Batteriestrom Ausgelöste Relais

    Cerbo-S GX Handbuch • Starten, wenn der SoC der Batterie niedriger ist als: Legen Sie die Erschöpfungsstufe für den Autostart fest. • Anfangswert während ruhiger Stunden: In Ruhigen Stunden kann es wünschenswert sein, einen Autostart so lange hinauszuzögern, bis er sich wirklich nicht mehr vermeiden lässt. Wenn Ruhige Stunden definiert wurden, legen Sie eine niedrigere, kritischere Autostart-Stufe fest.

  • Seite 130: Durch Hohe Temperatur Des Wechselrichters Ausgelöste Relais

    Cerbo-S GX Handbuch 17.6.6. Durch hohe Temperatur des Wechselrichters ausgelöste Relais • Beginnen Sie mit der Hochtemperaturwarnung: Schalten Sie diese Funktion ein oder aus. • Beginnen Sie, wenn die Warnung aktiv ist für: Stellen Sie eine Verzögerung ein, um vorübergehende Temperaturanstiege zu vermeiden, die durch kurzzeitige hohe AC-Anforderungen verursacht werden.

  • Seite 131: Ruhige Stunden

    Cerbo-S GX Handbuch 1. Über das Menü Manueller Start: Gehen Sie zu: Start/Stopp des Generators → Manueller Start; und schalten Sie dann die Grafik um, um den Generator zu starten. 2. Verwendung der Grafik des GX „Homepage“-Generators: Drücken Sie die Taste oben links auf der Cerbo-S GX, Cerbo-S GX oder Remote-Console und aktivieren Sie die Generator-Seite.

  • Seite 132: Fehlerbehebung

    Cerbo-S GX Handbuch • Ferienhaus: Ferienhäuser, die nur teilzeitlich bewohnt werden, erfahren bei ihrer Nutzung eine viel tiefere Leistungsaufnahme. Die Funktion Ruhige Stunden kann verwendet werden, um viel niedrigere Autostart-Parameter einzustellen, wenn das Haus benutzt wird, als wenn es leer ist. Ruhige Stunden sollten als Dauerzustand (siehe oben) während der Nutzung festgelegt werden;...

  • Seite 133: Vorgehensweise Zum Zurücksetzen Auf Werkseinstellungen

    Cerbo-S GX Handbuch 18. Vorgehensweise zum Zurücksetzen auf Werkseinstellungen Das Zurücksetzen auf die Werkseinstellungen des GX-Geräts erfolgt durch Einstecken eines USB-Sticks oder einer SD-Karte, auf der sich die spezifische Rücksetzdatei befindet. Das Zurücksetzen auf die Werkseinstellungen erfordert die Venus-Firmware-Version 2.12 oder höher. Es sind keine Tasten oder ein Bildschirm erforderlich.

  • Seite 134: Fehlerbehebung

    Cerbo-S GX Handbuch 19. Fehlerbehebung 19.1. Fehlercodes Unterschiedliche Fehlerursachen Auf Ihrem GX-Gerät werden einige Fehlercodes vom GX-Gerät selbst angezeigt, in diesem Fall siehe untenstehende Liste. Als Systemsteuertafel zeigt sie auch Fehlercodes der angeschlossenen Geräte an, wie z. B.: • Multi und Quattro Inverter/Ladegeräte: VE.Bus-Fehlercodes •...

  • Seite 135: Faq

    Cerbo-S GX Handbuch Diese Warnung wird in einem ESS-System ausgegeben, wenn die Netzzählung so konfiguriert ist, dass ein externer Zähler verwendet wird, aber kein Zähler vorhanden ist. Dadurch werden Installateure und Endnutzer gewarnt, dass das System nicht korrekt konfiguriert ist oder nicht korrekt arbeiten kann, weil es nicht mit dem Netzzähler kommunizieren kann. 19.2.

  • Seite 136: Frage 5: Kann Ich Mehrere Cerbo-S Gx An Einen Multi/Wechselrichter/Quattro Anschließen

    Cerbo-S GX Handbuch 19.2.5. Frage 5: Kann ich mehrere Cerbo-S GX an einen Multi/Wechselrichter/Quattro anschließen? Nein. Seite 130 Fehlerbehebung...

  • Seite 137: Frage 6: Ich Sehe Falsche Strom- (Ampere) Oder Leistungsmesswerte Auf Meinem Cerbo-S Gx

    Cerbo-S GX Handbuch 19.2.6. Frage 6: Ich sehe falsche Strom- (Ampere) oder Leistungsmesswerte auf meinem Cerbo- S GX Beispiele sind: • Ich weiß, dass eine Last 40 W aus der Multi zieht, aber das Cerbo-S GX zeigt 10 W oder sogar 0 W an. •...

  • Seite 138: Frage 8: Es Gibt Einen Menüeintrag Namens „Multi", Während Kein Inverter, Multi Oder Quattro Angeschlossen Ist

    Cerbo-S GX Handbuch 19.2.8. Frage 8: Es gibt einen Menüeintrag namens „Multi”, während kein Inverter, Multi oder Quattro angeschlossen ist. Wenn ein Cerbo-S GX jemals ein VE.Bus BMS oder Digital Multi Control (DMC) gesehen hat, wird es sich an diese erinnern, bis „Redetect system”...

  • Seite 139: Ssh-Root-Zugang

    Cerbo-S GX Handbuch • Zur Nutzung dieser Funktionen ist keine Portweiterleitung oder andere Internet-Router-Konfiguration erforderlich. • Weitere Informationen über den Fernsupport finden Sie im nächsten Punkt der FAQ. • Weitere Informationen zur Fehlerbehebung bei der Remote Console auf VRM finden Sie hier: Remote Console auf VRM - Fehlerbehebung.

  • Seite 140: Frage 19: Wie Viele Ac-Stromsensoren Kann Ich In Einem Ve.bus-System Anschließen

    Cerbo-S GX Handbuch 19.2.19. Frage 19: Wie viele AC-Stromsensoren kann ich in einem VE.Bus-System anschließen? Das aktuelle Maximum liegt bei 9 Sensoren (seit Cerbo-S GX v1.31). Bitte beachten Sie, dass jeder davon separat mit einem Assistenten in dem Multi oder Quattro, mit dem sie verkabelt ist, konfiguriert werden muss. 19.2.20.

  • Seite 141: Frage 23: Multi Startet Immer Wieder Neu (Nach Jeweils 10 Sekunden)

    Cerbo-S GX Handbuch ein). Die IP-Adresse kann unter Einstellungen → Ethernet oder WLAN gefunden werden. Sobald die Seite geladen ist, wählen Sie eine Bilddatei von Ihrem Gerät aus. Starten Sie das Cerbo-S GX neu. 19.2.23. Frage 23: Multi startet immer wieder neu (nach jeweils 10 Sekunden) Bitte überprüfen Sie den Anschluss des Fernschalters auf der Multi-Steuerungsplatine.

  • Seite 142: Gpl-Hinweis

    Cerbo-S GX Handbuch Klicken Sie auf das Widget-Symbol in der oberen rechten Ecke. Scrollen Sie nach unten zu Benutzerdefiniertes Widget und klicken Sie darauf, um ein neues benutzerdefiniertes Widget zu erstellen. Geben Sie dem Gerät einen Namen, wählen Sie "Gateway" aus der Liste in Gerät auswählen und "D-Bus round trip time" in Parameter auswählen.

  • Seite 143: Technische Angaben

    Cerbo-S GX Handbuch 20. Technische Angaben 20.1. Technische Angaben Cerbo-S GX Versorgungsspannung 8–70 VDC Montage Wand oder DIN-Schiene (35 mm) Schnittstellen VE.Direct-Anschlüsse (immer isoliert) 3 (max. mögliche VE Direct-Geräte: 15) VE.Bus (immer isoliert) 2 parallel geschaltete RJ45-Buchsen VE.Can Ja – nicht isoliert BMS-Can-Anschluss Nein Bluetooth...
  • Seite 144 Cerbo-S GX Handbuch Grenzwert wird hauptsächlich durch die CPU-Verarbeitungsleistung bestimmt. Beachten Sie, dass es auch einen Grenzwert für die anderen Gerätetypen gibt, von denen oft mehrere angeschlossen sind: PV-Wechselrichter. An einem CCGX können typischerweise bis zu drei oder vier dreiphasige Wechselrichter überwacht werden. CPU-Geräte mit höherer Leistung können mehr überwachen.

  • Seite 145: Anhang

    Cerbo-S GX Handbuch 21. Anhang 21.1. RV-C 21.1.1. Unterstützte DGNs Dieses Kapitel beschreibt, welche Daten der unterstützten Geräte verfügbar sind und die entsprechenden DGNs (Data Group Numbers). RV-C definiert verschiedene Nachrichten. Eine detaillierte Spezifikation des Protokolls und die Definition der Nachrichten ist öffentlich zugänglich unter RV-C.com.
  • Seite 146 Cerbo-S GX Handbuch VE.Bus-Wechselrichter/Ladegerät Geräte Nur VE.Bus MultiPlus/Quattro. Der Phoenix Inverter VE.Bus wird ebenfalls von diesem Dienst exportiert, allerdings wird die Anzahl der AC-Eingänge dabei auf 0 gesetzt. Der DSA ist auf 66 (Wechselrichter #1) eingestellt. Instanzen • Wechselrichter: Standardinstanz 1, konfigurierbar von 1...13 •...
  • Seite 147 Cerbo-S GX Handbuch Victron definiert die folgenden Optionen zur Steuerung eines kombinierten Wechselrichters/Ladegeräts: Status Anmerkungen Wechselrichter und Ladegerät sind beide ausgeschaltet Nur Wechselrichter Nur der Wechselrichter ist eingeschaltet Nur Ladegerät Nur das Ladegerät ist eingeschaltet Sowohl der Wechselrichter als auch das Ladegerät sind eingeschaltet Mit dieser Option wird das Schaltermenü...
  • Seite 148 Cerbo-S GX Handbuch Wechselstromladegerät Geräte Skylla-I, Skylla-IP44/IP65, Phoenix Smart IP43-Ladegerät. Der DSA ist auf 74 (Konverter #1) eingestellt. Instanzen • Ladegerät: Standardinstanz 2, konfigurierbar von 1...13 • Leitung: Standardinstanz 0 (L1), konfigurierbar von 0...1 • Gleichstromquelle #1: Standardinstanz 1, konfigurierbar von 1...250 •...
  • Seite 149 Cerbo-S GX Handbuch DGN# Wert SOLAR_CONTROLLER_ARRAY_STATUS 0x1FDFF PV-Spannung /-strom DC_SOURCE_STATUS_1 0x1FFFD DC voltage (DC-Stromspannung) Feste Priorität von 90 (Ladegerät + 10) Seite 143 Anhang...
  • Seite 150 Cerbo-S GX Handbuch Batterie/BMS Geräte BMV, SmartShunt, Lynx Shunt, Lynx Ion, Lynx Smart BMS, BMS-Can Batterien. Der DSA ist auf 69 (Ladezustand der Batterie - Monitor) eingestellt. Instanzen • Haupt: Standardinstanz 1, konfigurierbar 1...250; Standardpriorität 119, konfigurierbar 0...120 • Starter: Standardinstanz 2, konfigurierbar 1...250; Standardpriorität 20, konfigurierbar 0...120 Status DGN# Wert...

  • Seite 151: Dgn 60928 Eindeutige Identifikationsnummerb]N

    Cerbo-S GX Handbuch 21.1.3. DGN 60928 Eindeutige Identifikationsnummerb]n Das GX-Gerät weist jedem virtuellen Gerät eine individuelle, eindeutige Identifikationsnummer zu. Ändern Sie diese nur, wenn Sie mehrere GX-Geräte in einem RV-C-Netzwerk verwenden. Die eindeutige Identitätsnummer wird für die GX-interne „Datenbank“ der CAN-bus-Geräte verwendet, um Geräte bei der Adressbestimmung zu vergleichen.

  • Seite 152: Instanzübersetzung

    Cerbo-S GX Handbuch • Tankzähler werden in RV-C-Nachrichten übersetzt, wobei die bestehenden Tank-IDs/VRM-Instanznummern weitergeführt werden. 21.1.6. Instanzübersetzung RV-C nutzt Instanzen auf verschiedene Arten: • Gleichstromquelleninstanz • AC-Leitung • Geräteinstanz (kontextabhängig) Jede Verwendung der Instanz hat eine bestimmte Bedeutung, und ein bestimmtes Gerät kann zeitweise eine oder mehrere dieser Instanzen verwenden.
  • Seite 153 Cerbo-S GX Handbuch • SPN wird unter normalen Bedingungen auf 0xFFFFFF gesetzt und immer dann auf 0x0, wenn eine Warnung oder ein Fehlerzustand in unterstützten Victron-Geräten vorliegt. • FMI wird stets auf 0x1F (Failure mode not available) gesetzt. Diese einfache Zuordnung ermöglicht die Anzeige eines Alarm- oder Fehlerzustands in einem bestimmten Victron-Gerät auf externen Benutzerdisplays, so dass der Benutzer die Victron-Diagnosehilfen für zusätzliche Erkenntnisse nutzen kann.

  • Seite 154: Rv-C-Gerätepriorität

    Cerbo-S GX Handbuch 21.1.8. RV-C-Gerätepriorität Ein entscheidendes Konzept beim RV-C ist die Anwendung von Geräteprioritäten. Die Priorität eines bestimmten Geräts wirkt sich darauf aus, ob es DGNs senden darf (z. B. sollte ein BMS mit einer höheren Priorität Details zum Batteriestatus senden, während ein MPPT-Regler mit einer niedrigeren Priorität zurückstehen sollte). Die Gerätepriorität wird manchmal auch verwendet, um bestimmte Knoten anderen vorzuziehen, so kann es z.

  • Seite 155: Cerbo-S Gx Maße

    Cerbo-S GX Handbuch 21.2. Cerbo-S GX Maße Dimension Drawing - Cerbo GX BPP900450100 Cerbo GX 4(4x) Dimensions in mm Seite 149 Anhang...
