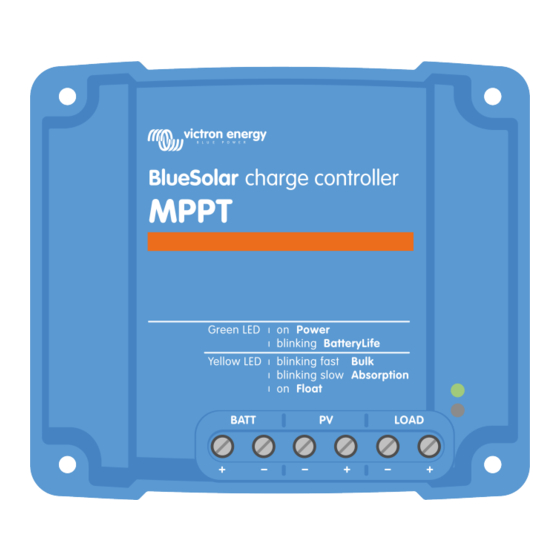

Inhaltszusammenfassung für Victron energy BlueSolar MPPT 100/20
- Seite 1 DEUTSCH Handbuch des MPPT- Solarladegeräts BlueSolar MPPT 75/10 up to 100/20 06/2021...
- Seite 2 Handbuch des MPPT-Solarladegeräts Inhaltsverzeichnis 1. Sicherheitsvorkehrungen ......................1 1.1. Allgemeine Sicherheitshinweise ................... 1 1.2. Sicherheitshinweise zur Verkabelung ..................1 2. Einführung ..........................3 2.1. Batteriespannung, PV-Spannung und Nennstrom ............... 3 3. Eigenschaften ......................... 4 3.1. Automatische Batteriespannungserkennung ................4 3.2. Hervorragender MPPT-Algorithmus ..................4 3.3.
- Seite 3 Handbuch des MPPT-Solarladegeräts 7.1. LED-Anzeigen ......................36 7.2. Fehlercodes ........................ 36 7.3. Überwachung über die VictronConnect App ................36 7.3.1. VictronConnect-Statusbildschirm ................36 7.3.2. VictronConnect-Verlaufsbildschirm ................38 7.3.3. VictronConnect-Fehlerprotokollierung ................ 39 7.4. Überwachung über ein GX-Gerät und das VRM ............... 39 8.
- Seite 4 Handbuch des MPPT-Solarladegeräts 9.9.4. Aus der Einheit austretender Sand (betrifft nur 75/15) ............58 10. Technische Angaben ......................59 10.1. Technische Daten 75/10, 75/15, 100/15 und 100/20 ..............59 11. Anhang ..........................61 11.1. Maße 75/10 und 75/15 ....................61 11.2.
- Seite 5 Handbuch des MPPT-Solarladegeräts 1. Sicherheitsvorkehrungen 1.1. Allgemeine Sicherheitshinweise • Lesen Sie dieses Handbuch sorgfältig durch. Es enthält wichtige Hinweise, die bei der Installation, dem Betrieb und der Wartung zu beachten sind. • Bewahren Sie dieses Handbuch auf, um es später bei der Bedienung und Wartung zu verwenden •...
- Seite 6 Handbuch des MPPT-Solarladegeräts Der Erdanschluss befindet sich in der Verkabelungsbox und wird durch dieses Symbol gekennzeichnet: Seite 2 Sicherheitsvorkehrungen...
- Seite 7 Handbuch des MPPT-Solarladegeräts 2. Einführung Das Victron Energy BlueSolar charge controller ist ein ultraschnelles MPPT-Solarladegerät (Maximum Power Point Tracking) mit einem hervorragenden Wirkungsgrad und eignet sich für eine Vielzahl von Batterie- und PV-Spannungen. 2.1. Batteriespannung, PV-Spannung und Nennstrom Das Solarladegerät kann eine Batterie mit niedrigerer Nennspannung über eine PV-Anlage mit höherer Nennspannung aufladen.
- Seite 8 Handbuch des MPPT-Solarladegeräts 3. Eigenschaften 3.1. Automatische Batteriespannungserkennung Das Solarladegerät erkennt beim ersten Einschalten automatisch eine Systemspannung von 12, 24 oder 48 V (Batteriespannung). Wenn zu einem späteren Zeitpunkt eine andere Systemspannung benötigt wird oder wenn das Solarladegerät an ein 36 V-System angeschlossen ist, kann dies in den Einstellungen des Solarladegeräts manuell konfiguriert werden.
- Seite 9 Handbuch des MPPT-Solarladegeräts Screenshot der VictronConnect App mit Echtzeitdaten und Verlaufsdaten Die VictronConnect App kann in den App Stores oder über die Downloadseite von Victron Energy heruntergeladen werden. Die App ist für die folgenden Plattformen verfügbar: • Android • Apple iOS (USB wird nicht unterstützt, es ist nur eine Verbindung über Bluetooth möglich) •...
- Seite 10 Handbuch des MPPT-Solarladegeräts Die VictronConnect App kann sich über ein GX-Gerät, das mit demselben lokalen Netzwerk verbunden ist, oder über das Internet mit dem VRM Portal aus der Ferne mit dem Solarladegerät verbinden. Verbindung der VictronConnect App über LAN oder das Internet (VRM Portal) mit einem GX-Gerät (z. B. einem Cerbo GX) 3.6.
- Seite 11 Handbuch des MPPT-Solarladegeräts DC loads Solarladegerätesystem mit am Lastausgang angeschlossenen Gleichstromlasten Einige Lasten (insbesondere Wechselrichter) weisen einen höheren Nennstrom oder einen höheren Anlaufstrom auf. Der Strom ist höher als der Lastausgang zulässt. Diese Lasten sollten direkt an die Batterie angeschlossen werden. Es ist möglich, diese Lasten durch das Solarladegerät so zu steuern, dass eine Starke Entladung der Batterie verhindert wird.
- Seite 12 Handbuch des MPPT-Solarladegeräts nahezu 100 % aufzuladen. Ab diesem Punkt wird der Schwellwert für das Abschalten der Last moduliert, so dass die Aufladung zu nahezu 100 % etwa einmal wöchentlich erreicht wird. 3.8.2. Virtueller Lastausgang Ein virtueller Lastausgang kann erstellt werden, um eine Last zu steuern, deren Nennstrom größer ist als der Nennstrom des Lastausgangs des Solarladegeräts.
- Seite 13 Handbuch des MPPT-Solarladegeräts 3.10.1. Interner Temperatursensor Das Solarladegerät verfügt über einen internen Temperatursensor. Die interne Temperatur wird zur Einstellung der temperaturkompensierten Ladespannungen verwendet. Dazu wird die Innentemperatur im Ruhezustand des Solarladegerätes verwendet. Das Solarladegerät befindet sich im Ruhezustand, wenn nur wenig Strom in die Batterie fließt.
- Seite 14 Handbuch des MPPT-Solarladegeräts 3.12. Ferngesteuerte Ein-/Aus-Schaltung Eine virtuelle Fernsteuerung zum Ein- und Ausschalten kann mit dem nicht invertierenden VE.Direct-Kabel zum ferngesteuerten Ein- und Ausschalten erstellt werden. Die Funktionen können über die Einstellungen des RX-Ports in der VictronConnect App programmiert werden. 3.13.
- Seite 15 Handbuch des MPPT-Solarladegeräts 4. Installation Der Gleichstromeingang (PV) ist nicht vom Batteriestromkreis isoliert. Deshalb gelten die PV-Anlage, die Batterie und der Steuerkreis als gefährlich und sollten Anwendern nicht zugänglich sein. Damit die Batterie richtig temperaturkompensiert aufgeladen werden kann, muss die Umgebungstemperatur des Solarladegeräts und der Batterie innerhalb eines Bereichs von 5 °C (9 °F) liegen.
- Seite 16 Handbuch des MPPT-Solarladegeräts • Die PV-Nennspannung sollte mindestens 5 V höher sein als die Batteriespannung. Die PV-Anlage kann aus mono- oder polykristallinen Modulen bestehen. Die Solarmodule werden in Reihe, parallel oder in Reihe/Parallel geschaltet. Beispiele für diese Konfigurationen finden Sie in der folgenden Abbildung.
- Seite 17 Handbuch des MPPT-Solarladegeräts Legen Sie eine einzige Erdungsverbindung an, vorzugsweise in der Nähe der Batterie, um Systemprobleme oder Erdungsschleifen zu vermeiden. Gehäuseerdung Ein separater Erdungspfad für die Gehäuseerdung ist zulässig, da das Gehäuse vom Plus- und Minuspol isoliert ist. Erdung der PV-Anlage Das Plus und Minus der PV-Anlage sollte nicht geerdet werden.
- Seite 18 Handbuch des MPPT-Solarladegeräts 4.6. Anschluss des MPPT Control-Displays Schließen Sie das (optionale) MPPT Control-Display mithilfe eines VE.Direct-Kabels an den VE.Direct-Anschluss des Solarladegeräts an. Beachten Sie, dass das VE.Direct-Kabel nicht verlängert werden kann, die maximale Länge beträgt 10 Meter. Für weitere Informationen siehe Bedienungsanleitung für das Display MPPT Control VE.Direct cable Verbinden Sie das Display mithilfe eines VE.Direct-Kabels mit dem Solarladegerät.
- Seite 19 Fehlerhafte Einstellungen können zu Systemproblemen führen, einschließlich Schäden an den Batterien. Wenden Sie sich im Zweifelsfall an einen erfahrenen Monteur, Händler oder Vertriebspartner von Victron Energy. 5.1.1. Einstellungen über die VictronConnect App Mit der VictronConnect App lassen sich sämtliche Einstellungen des Solarladegeräts ändern und die Firmware kann aktualisiert werden.
- Seite 20 Handbuch des MPPT-Solarladegeräts 5.1.2. Einstellungen über die Kurzschlussbrücke Wenn der Algorithmus des Lastausgangs über VictronConnect oder das MPPT Control Display konfiguriert wird, wird die Kurzschlussbrücke nicht verwendet und muss entfernt werden. Die Konfiguration über die Kurzschlussbrücke ist nur dann erforderlich, wenn der Algorithmus des Lastausgangs nicht auf andere Weise konfiguriert werden kann.
- Seite 21 Auswirkungen die Änderung dieser Einstellungen haben wird. Fehlerhafte Einstellungen können zu Systemproblemen führen, einschließlich Schäden an den Batterien. Wenden Sie sich im Zweifelsfall an einen erfahrenen Monteur, Händler oder Vertriebspartner von Victron Energy. 5.2.1. Batterieeinstellungen Batteriespannung Bereits beim ersten Einschalten des Solarladegerätes wird die Batteriespannung automatisch erkannt und die Batteriespannung...
- Seite 22 Handbuch des MPPT-Solarladegeräts Diese Einstellung wird verwendet, wenn Arbeiten an der Anlage durchgeführt werden müssen. Wenn diese Einstellung deaktiviert ist, werden die Batterien nicht geladen. Batterievoreinstellung Mit dieser Einstellung wird der Algorithmus zum Laden der Batterie festgelegt. Standardmäßig ist „rotary switch“ (Drehschalter) eingestellt.
- Seite 23 Handbuch des MPPT-Solarladegeräts Nur erfahrene Benutzer sollten benutzerdefinierte Batterieladealgorithmen konfigurieren oder bearbeiten. Ein fehlerhaft definierter Batterieladealgorithmus kann zu Schäden an der Batterie führen oder unsichere Situationen schaffen. Ändern eines grundlegenden Batterieladealgorithmus: • Wählen Sie einen voreingestellten Batterietyp, der am besten zu Ihrem Batterietyp passt. •...
- Seite 24 Handbuch des MPPT-Solarladegeräts • Ändern Sie die Ladeparameter. • Um die Einstellungen zu speichern, klicken Sie auf die Schaltfläche „SAVE CHANGES“ (ÄNDERUNGEN SPEICHERN) am unteren Rand der Seite. • Um die Batterie zu löschen, klicken Sie auf die Schaltfläche „REMOVE PRESET“ (VOREINSTELLUNG ENTFERNEN). Einstellungen für den Batterieladealgorithmus In diesem Kapitel werden alle Parameter erläutert, die im Expertenmodus verwendet werden, sowie die Einstellungen, die bei der Programmierung eines benutzerdefinierten Batterietyps über das Menü...
- Seite 25 Handbuch des MPPT-Solarladegeräts Adaptive 12 V-System 24 V-System 48 V-System Multiplikator Konstantspannungszeit * *) Die adaptive Konstantspannungszeit ergibt sich aus dem Multiplikator mal der Einstellung „Maximum absorption time“ (Maximale Konstantspannungszeit). Die adaptiven Konstantspannungszeitn in dieser Tabelle basieren auf der Standardeinstellung „Maximum absorption time“ (Maximale Konstantspannungszeit) von 6 Stunden. Maximale Konstantspannungszeit Mit dieser Einstellung wird die Konstantspannungszeit begrenzt.
- Seite 26 Handbuch des MPPT-Solarladegeräts Maximale Ausgleichsdauer Mit dieser Einstellung wird die maximale Dauer des Zellenausgleichs festgelegt. Tail current (Schweifstrom) Mit dieser Einstellung wird der aktuelle Schwellenwert zum Beenden der Konstantspannungsphase festgelegt, bevor die maximale Konstantspannungszeit erreicht ist. Wenn der Ladestrom eine Minute lang unter den eingestellten Schwanzstrom sinkt, wird die Konstantspannungsphase beendet und die Ladeerhaltungsphase beginnt.
- Seite 27 Handbuch des MPPT-Solarladegeräts 5.2.2. Einstellungen Lastausgang Diese Einstellungen werden typischerweise zur Ansteuerung des Lastausgangs verwendet. Stellen Sie sicher, dass die Kurzschlussbrücke [16] entfernt wird, bevor Sie den Lastausgang konfigurieren. Die Kurzschlussbrücke sollte anschließend entfernt bleiben. Wenn die Kurzschlussbrücke nicht entfernt wird und der TX-Port [27] als „normal communication“...
- Seite 28 Handbuch des MPPT-Solarladegeräts Die Modi „always off“ (immer aus) und „always on“ (immer ein) reagieren sofort. Bei den anderen Modi gibt es eine Verzögerung von 2 Minuten, bevor sich der Lastausgang ändert. Das hat den Zweck, dass das Solarladegerät nicht zu schnell reagiert, wenn zum Beispiel die Batteriespannung durch einen Anlaufstrom kurzfristig unter den Schwellwert abfällt.
- Seite 29 Handbuch des MPPT-Solarladegeräts • Die Beleuchtung ausgeschaltet lassen • Für einen bestimmten Zeitraum einschalten: Mit dieser Option wird das Licht bei Sonnenuntergang ein- und nach einem konfigurierbaren Intervall wieder ausgeschaltet. Wenn die Dimmungsfunktion aktiviert ist (1), können zwei Dimmung-Stufen eingegeben werden: eine für den Zeitraum, in dem die Beleuchtung eingeschaltet ist, und eine zweite für den Zeitraum, in dem sie ausgeschaltet ist.
- Seite 30 Handbuch des MPPT-Solarladegeräts muss 0,5 V höher sein als die für die Sonnenuntergangserkennung. Die niedrigste erkennbare Spannung ist 11,4 V. Wenn diese Option auf 0 gestellt wird, werden die folgenden integrierten Standardwerte verwendet: • Sonnenuntergang = Vpanel < 11,4 V •...
- Seite 31 Handbuch des MPPT-Solarladegeräts Die im obigen Bild vorgenommene Einstellung führt zu diesem Programm: • At sunset (Bei Sonnenuntergang) – das Licht wird für einen bestimmten Zeitraum eingeschaltet • Dim level at sunset (Dimmungsgrad bei Sonnenuntergang) – bei voller Helligkeit (100 %) •...
- Seite 32 Kommunikation wieder auf. Sobald der Datenempfang abgeschlossen ist, kehrt das Gerät automatisch zu seiner konfigurierten Sendefunktion zurück. Weiterführende Informationen über den VE.Direct-Anschluss finden Sie in den technischen Daten: Datenkommunikation mit Victron Energy Produkten. 5.2.5. Einstellungen des RX-Ports Mit dem VE.Direct-RX-Anschluss kann ein Signal von einem externen Gerät empfangen werden. Beispielsweise um das Solarladegerät über ein von einem Batteriemanagementsystem (BMS) gesendetes Signal ein- oder auszuschalten.
- Seite 33 - Über RX-Pin 0 V wird der Lastausgang ausgeschaltet - Über RX-Pin +5 V wird der Lastausgang eingeschaltet Weiterführende Informationen über den VE.Direct-Anschluss finden Sie im Whitepaper Datenkommunikation mit Victron Energy Produkten. 5.3. Aktualisierung der Firmware Die Firmware kann mit VictronConnect überprüft und aktualisiert werden.
- Seite 34 Handbuch des MPPT-Solarladegeräts • Überprüfen Sie, ob Sie die neueste Firmware verwenden, und achten Sie auf den Text: „This is the latest version“ (Dies ist die neueste Version) • Wenn das Solarladegerät nicht über die aktuellste Firmware verfügt, führen Sie ein Firmware-Update durch 5.4.
- Seite 35 Handbuch des MPPT-Solarladegeräts https://www.youtube.com/embed/v62wCfXaWXY 5.4.1. Einrichtung des VE.Smart-Netzwerks Hinweise zum VE.Smart-Netzwerkdesign: Es kann nur ein Gerät im Netzwerk vorhanden sein, das die Batteriespannung und/oder die Temperatur der Batterie überträgt. Es ist nicht möglich, einen Batteriewächter zusammen mit einem Smart Battery Sense oder mit mehreren dieser Geräte zu verwenden.
- Seite 36 Handbuch des MPPT-Solarladegeräts Wenn Sie überprüfen möchten, ob ein einzelnes Gerät mit dem Netzwerk kommuniziert, klicken Sie im Hauptbildschirm auf das VE.Smart-Symbol neben dem Solarregler. Es öffnet sich ein Pop-up-Fenster, in dem der Verbindungsstatus und die gemeinsamen Parameter angezeigt werden. Pop-up-Fenster des VE.Smart-Netzwerks Wenn Sie überprüfen möchten, ob alle Geräte aktiv mit demselben VE.Smart-Netzwerk kommunizieren, navigieren Sie zur Einstellungsseite eines der vernetzten Geräte und klicken Sie auf „VE.Smart networking“...
- Seite 37 Handbuch des MPPT-Solarladegeräts 6. Betrieb 6.1. Start Das Solarladegerät schaltet sich ein, sobald es an eine Batterie und/oder an ein Solarmodul angeschlossen ist. Sobald das Solarladegerät eingeschaltet ist, kann es über den VE.Direct-Anschluss Daten senden und empfangen. Die Daten des Solarladegeräts können ausgelesen werden und mit VictronConnect oder dem optionalen Display können Einstellungen vorgenommen werden.
- Seite 38 Handbuch des MPPT-Solarladegeräts • Batterie wird vor Beginn des Solarladens geladen oder entladen: Die automatische Konstantspannungszeit basiert auf der Startbatteriespannung (siehe Tabelle). Diese Schätzung der Konstantspannungszeit kann falsch sein, wenn eine zusätzliche Ladequelle (z.B. Lichtmaschine) oder Last auf den Batterien vorhanden ist.
- Seite 39 Handbuch des MPPT-Solarladegeräts Führen Sie die folgenden Schritte in der beschriebenen Reihenfolge aus, um das Solarladegerät auszuschalten: 1. Trennen Sie die PV-Versorgung des Solarladegeräts, indem Sie die PV-Versorgung ausschalten oder die Sicherung(en) entfernen. 2. Trennen Sie die Batterieversorgung des Solarladegeräts, indem Sie die Batterieversorgung ausschalten oder die Sicherung(en) entfernen.
- Seite 40 Handbuch des MPPT-Solarladegeräts 7. Überwachung Dieses Kapitel beschreibt die verschiedenen Überwachungsmethoden und wie Sie für jede Methode auf Live-Daten, Verlaufsdaten und Fehler zugreifen können. 7.1. LED-Anzeigen Das Solarladegerät verfügt über zwei LEDs, eine grüne und eine gelbe LED. Diese geben den Betriebsstatus des Solarladegeräts an.
- Seite 41 Handbuch des MPPT-Solarladegeräts Smart-Netzwerk • Das Symbol für das VE.Smart-Netzwerk zeigt an, dass das Solarladegerät für das VE.Smart-Netzwerk konfiguriert ist und Daten zur Temperatur und/oder Batteriespannung der Batterie vom VE.Smart-Netzwerk empfängt. Solar • Das Solarmessgerät zeigt die Solarleistung im Verhältnis zur maximalen Ausgangsleistung, die das Solarladegerät bei der eingestellten Batteriespannung erzeugen kann, und zeigt den dynamischen Echtzeitwert der Ausgangsleistung der Solaranlage •...
- Seite 42 Handbuch des MPPT-Solarladegeräts • Der eingeschaltete oder ausgeschaltete Zustand des Lastausgangs. • Der Strom, der von den Lasten wie elektronischen Geräten, Lampen, Kühlschrank usw. gezogen wird. • Die von den Lasten gezogene Leistung. • Bechten Sie bitte, dass, damit die Anzeige des Lastausgangs auch zuverlässig ist, alle Lasten direkt an den Lastausgang angeschlossen werden müssen.
- Seite 43 Handbuch des MPPT-Solarladegeräts Anhand der Ladezeiten können Sie feststellen, ob die PV-Anlage für Ihre Anforderungen richtig bemessen ist. Ein System, das nie die Ladeerhaltungsphase erreicht, benötigt möglicherweise mehr Solarmodule. Oder vielleicht sollte die Last reduziert werden? Der Verlauf kann als kommagetrennte Datei (CSV) exportiert werden, indem Sie auf das Symbol mit den drei verbundenen Punkten oder auf das Speichersymbol oben rechts im Verlaufsbildschirm klicken.
- Seite 44 Natureinflüsse. Diese eingeschränkte Gewährleistung deckt keine Beschädigungen, Abnutzungen oder Fehlfunktionen ab, die aufgrund von Reparaturen durch eine Person verursacht werden, die nicht von Victron Energy zur Durchführung solcher Reparaturen befugt ist. Bei Nichtbeachtung der Hinweise in dieser Anleitung erlischt der Gewährleistungsanspruch. Victron Energy übernimmt keine Haftung für Folgeschäden, die sich aus der Nutzung dieses Produktes herleiten.
- Seite 45 Handbuch des MPPT-Solarladegeräts 9. Fehlersuche und Support Schlagen Sie in diesem Kapitel nach, wenn ein unerwartetes Verhalten auftritt oder wenn Sie einen Produktfehler vermuten. Bei der Fehlerbehebung und dem Support sollten Sie zunächst die in diesem Kapitel beschriebenen allgemeinen Probleme beachten.
- Seite 46 Handbuch des MPPT-Solarladegeräts Batteriespannung Betriebsstatus Zu ergreifende Maßnahme Batterieversorgung wiederherstellen. Keine Spannung Nicht eingeschaltet Siehe Kapitel: „Batterieversorgungsprobleme“ Möglicherweise liegt ein Fehler im Regler vor. Korrekte Spannung Nicht eingeschaltet Wenden Sie sich an Ihren Victron-Händler oder -Distributor. PV-Versorgung anlegen und prüfen, ob der Ladevorgang der Batterie Eingeschaltet, lädt Korrekte Spannung beginnt.
- Seite 47 Handbuch des MPPT-Solarladegeräts VictronConnect - Link zu „Warum ist das Ladegerät ausgeschaltet?“ 9.2.1. Verpolung der Batterie Von Verpolung spricht man, wenn das Plus- und das Minuskabel der Batterie versehentlich vertauscht worden sind. Der Minuspol der Batterie wurde an den Pluspol des Solarladers und der Pluspol der Batterie an den Minuspol des Solarladers angeschlossen. Beispiele für richtige und falsche (vertauschte) Batteriepolarität Beachten Sie, dass ein rotes Kabel oder ein Kabel mit positiver Kennzeichnung nicht unbedingt bedeutet, dass das Kabel tatsächlich ein positives Kabel ist.
- Seite 48 Handbuch des MPPT-Solarladegeräts Ist dies der Fall, prüfen Sie auf Verpolung, indem Sie sicherstellen, dass das positive PV-Kabel an die positive PV-Klemme und das negative Kabel an die negative Klemme angeschlossen ist. 9.2.3. Batterie voll Sobald die Batterie voll ist, hört das Solarladegerät auf zu laden oder reduziert den Ladestrom stark. Dies ist insbesondere dann der Fall, wenn gleichzeitig die DC-Lasten im System keinen Strom aus der Batterie verbrauchen.
- Seite 49 Handbuch des MPPT-Solarladegeräts Vergleichen Sie beide Spannungen, die PV-Spannung muss 5V höher sein als die Batteriespannung, um den Ladevorgang zu starten. Ursachen für null oder niedrige PV-Spannung: Nicht genügend Sonneneinstrahlung auf die Solarpanels: • Nacht. • Bewölkung oder schlechtes Wetter. •...
- Seite 50 Handbuch des MPPT-Solarladegeräts • Das BMS einer verwalteten Batterie kann das Ladegerät über ein nicht-invertierendes VE.Direct-Ferneinschaltkabel direkt ein- oder ausschalten. Dieses Kabel wird mit dem VE.Direct-Anschluss verbunden. Das BMS kann das Ladegerät über dieses Kabel ausschalten. Wenn die Ladeeinstellungen korrekt vorgenommen wurden und alle Batteriezellen ausbalanciert sind, sollte das BMS das Laden niemals unterbinden.
- Seite 51 Handbuch des MPPT-Solarladegeräts Überprüfung der Batterieversorgung Überprüfen Sie, ob die gesamte Verkabelung korrekt angeschlossen ist und keine Verkabelungsfehler gemacht wurden. Prüfen Sie, ob alle Kabelverbindungen unter Berücksichtigung des jeweiligen maximalen Drehmoments dicht sind. Prüfen Sie, ob alle Kabelschuhe bzw. Kabelklemmen korrekt gecrimpt sind. Kontrollieren Sie die Sicherungen und Leistungsschalter.
- Seite 52 Handbuch des MPPT-Solarladegeräts 9.3.1. Zu hohe DC-Last Das Solarladegerät lädt nicht nur die Batterien auf, es liefert auch Strom für die Lasten des Systems. Die Batterie wird nur dann geladen, wenn die verfügbare Leistung der PV-Panels die Leistung übersteigt, die von den Lasten im System, wie Beleuchtung, Kühlschrank, Wechselrichter usw.
- Seite 53 Handbuch des MPPT-Solarladegeräts Spannungsabfallprüfung im Batteriekabel Diese Prüfung kann nur durchgeführt werden, wenn sich das Solarladegerät in der Hauptladephase befindet und mit vollem Strom lädt. Messen Sie die Spannung an den Batterieklemmen des Solarladegeräts mit der VictronConnect-App oder einem Multimeter. Messen Sie die Batteriespannung an den Klemmen der Batterie mit einem Multimeter.
- Seite 54 Handbuch des MPPT-Solarladegeräts • Zu hohe Last • Ein Problem mit der Anlage, das zu einer reduzierten Leistungsabgabe führt. • Weitere mögliche Gründe siehe Abschnitt: „PV-Leistung oder -Ertrag geringer als erwartet“ Bitte beachten Sie, dass die obigen Informationen nicht auf ein ESS-System zutreffen. Ein ESS-System wird sich immer in der Konstantstromladephase befinden, wenn das Netz angeschlossen ist.
- Seite 55 Handbuch des MPPT-Solarladegeräts Einige Hintergrundinformationen zu den Gründen: In den Anfängen erkannte das Solarladegerät immer automatisch die Batteriespannung, was jedoch bei häufigem Abklemmen der Batterie, zum Beispiel durch ein BMS, zum Problem wurde. Diese Funktion wurde inzwischen dahingehend geändert, dass die Spannung nur einmal bei der ersten Installation erkannt wird. Um die Einstellung „Batteriespannung“...
- Seite 56 Handbuch des MPPT-Solarladegeräts Kontrollieren Sie, wie tief die Batterie im Durchschnitt entladen wurde. Eine Batterie durchläuft weniger Zyklen, wenn sie tief entladen wird, im Vergleich zu mehr Zyklen, wenn sie weniger tief entladen wird. Schauen Sie auf dem Datenblatt der Batterie nach, wie viele Zyklen die Batterie bei welcher durchschnittlichen Entladung schafft.
- Seite 57 Handbuch des MPPT-Solarladegeräts VictronConnect-Historie Pmax 9.5.3. Volle Nennleistung nicht erreicht Es gibt einige Gründe, warum das Solarladegerät nicht seine volle Nennleistung erreicht. Einige dieser Gründe wurden bereits in diesem Kapitel erläutert: „Die Batterien brauchen zu lange zum Aufladen, sind zu niedrig aufgeladen oder der Ladestrom ist geringer als erwartet“.
- Seite 58 Handbuch des MPPT-Solarladegeräts Beispiel für Unterschiede in der Ausgangsleistung bei verschiedenen Batteriespannungen 9.5.5. Gemischte PV-Paneltypen Es ist nicht empfehlenswert, eine Mischung aus verschiedenen PV-Paneltypen an dasselbe Solarladegerät anzuschließen. Verwenden Sie nur Solarpanels der gleichen Marke, des gleichen Typs und des gleichen Modells. 9.5.6.
- Seite 59 Jumper dafür entfernt werden. Konfigurieren Sie in diesem Fall den Lastausgang über VictronConnect. Wenn der Jumper fehlt, kann der Lastausgang auch über VictronConnect konfiguriert werden. In dem seltenen Fall, dass Sie einen Ersatz-Jumper benötigen, wenden Sie sich an Ihren Victron Energy-Händler. 9.6.3. Kommunikationsprobleme mit dem VE.Smart-Anschluss Ein VE.Smart Netzwerk ist ein drahtloses Kommunikationsnetzwerk zwischen mehreren Victron-Produkten unter Verwendung von...
- Seite 60 Handbuch des MPPT-Solarladegeräts Bluetooth wird aktiviert, sobald das Solarladegerät mit Strom versorgt wird. Dies kann anhand der LEDs überprüft werden: Wenn alle LEDs aus sind, ist die Einheit nicht eingeschaltet. Wenn eine der LEDs leuchtet, blinkt oder im Abstand von einigen Sekunden pulsiert, ist die Einheit eingeschaltet und Bluetooth sollte verfügbar sein.
- Seite 61 Handbuch des MPPT-Solarladegeräts Bei der ersten Inbetriebnahme hat der Regler möglicherweise die Firmware aktualisiert. Sollte der Regler keine automatische Aufforderung zur Aktualisierung der Firmware angezeigt haben, prüfen Sie, ob der Regler mit der aktuellsten Firmware läuft und führen Sie ein manuelles Update durch: •...
- Seite 62 Handbuch des MPPT-Solarladegeräts • Der Lastausgang ist entweder aufgrund eines Verkabelungsproblems kurzgeschlossen oder es ist eine nicht funktionierende Last an den Lastausgang angeschlossen. 9.8.3. Falsche Anzeige des Lastausgangsstroms Für eine genaue Anzeige des Lastausgangs müssen alle Lasten an den positiven Lastklemmen und an die negative Lastklemme des Solarladegeräts angeschlossen werden.
- Seite 63 Handbuch des MPPT-Solarladegeräts 10. Technische Angaben 10.1. Technische Daten 75/10, 75/15, 100/15 und 100/20 MPPT 75/10 MPPT 75/15 MPPT 100/15 MPPT 100/20 Batteriespannung (automatische 12 V, 24 V oder 12 V oder 24 V Auswahl) 48 V Maximaler Batteriestrom 10 A 15 A 15 A 20 A...
- Seite 64 Handbuch des MPPT-Solarladegeräts MPPT 75/10 MPPT 75/15 MPPT 100/15 MPPT 100/20 1A) Das Solarladegerät begrenzt die Eingangsleistung, wenn eine höhere PV-Leistung angeschlossen wird. 1b) Die PV-Spannung muss mindestens die Höhe von Vbat + 5 V erreichen, damit der Regler den Betrieb aufnimmt. Danach liegt der Mindestwert der PV-Spannung bei Vbat + 1 V.
- Seite 65 Handbuch des MPPT-Solarladegeräts 11. Anhang 11.1. Maße 75/10 und 75/15 Dimension Drawing - MPPT 75/10 - 75-15 SCC010010050R BlueSolar MPPT 75/10 Retail SCC010015050R BlueSolar MPPT 75/15 Retail SCC075010060R SmartSolar MPPT 75/10 Retail SCC075015060R SmartSolar MPPT 75/15 Retail 4(4x) 84.1 99.7 98.8 38.2 112.9...
- Seite 66 Dimensions in mm 11.3. Maße 100/20 Dimension Drawing - SmartSolar charge controller SCC110020160R SmartSolar MPPT 100/20_48V Retail SCC110020060R SmartSolar MPPT 100/20 Retail SCC110020070R BlueSolar MPPT 100/20 Retail SCC110020170R BlueSolar MPPT 100/20_48V Retail 118.6 18.8 91.7 98.6 R2.5 Dimensions in mm...
- Seite 67 Handbuch des MPPT-Solarladegeräts 11.4. Übersicht der Fehlercodes des Ladegeräts In dieser Übersicht sind alle möglichen Fehlercodes aufgeführt, die von einem Solarladegerät oder Wechselstromladegerät ausgelöst werden können. Die Fehlercodes werden auf dem Display des Ladegeräts, der Fernanzeige oder über ein angeschlossenes GX-Gerät angezeigt. Beachten Sie, dass möglicherweise nicht alle dieser Fehler auf Ihr Ladegerätmodell zutreffen.
- Seite 68 Handbuch des MPPT-Solarladegeräts Wenn der Fehler bestehen bleibt, wenden Sie sich bitte an Ihren Händler, da möglicherweise ein Hardwaredefekt vorliegt. Fehler 24 – Lüfterfehler Dieser Fehler bedeutet, dass der Lüfter eingeschaltet ist, die Schaltung aber keine Stromaufnahme des Lüfters misst. Höchstwahrscheinlich ist er entweder defekt oder verstopft.
- Seite 69 Handbuch des MPPT-Solarladegeräts Information 65 – Warnung zur Kommunikation Die Übertragungsverbindung zu einem der parallel geschalteten Ladegeräte wurde unterbrochen. Um den Warnung zu löschen, schalten Sie das Ladegerät aus und wieder ein. Information 66 – Inkompatibles Gerät Das Ladegerät wurde mit einem anderen Ladegerät parallel geschaltet, das über andere Einstellungen und/oder einen anderen Ladealgorithmus verfügt..
- Seite 70 Handbuch des MPPT-Solarladegeräts SmartSolar-Modelle (nicht BlueSolar-Modelle): Das Upgrade auf die Firmware v1.4x ist eine Einbahnstraße, Sie können nicht zu einer älteren Firmware-Version zurückkehren, sobald Sie auf v1.4x aktualisiert haben. Das Zurücksetzen auf eine ältere Firmware führt zu Fehler 116 (Verlust der Kalibrierungsdaten). Das kann durch Neuinstallation der Firmware v1.4x behoben werden. Fehler 119 –...
