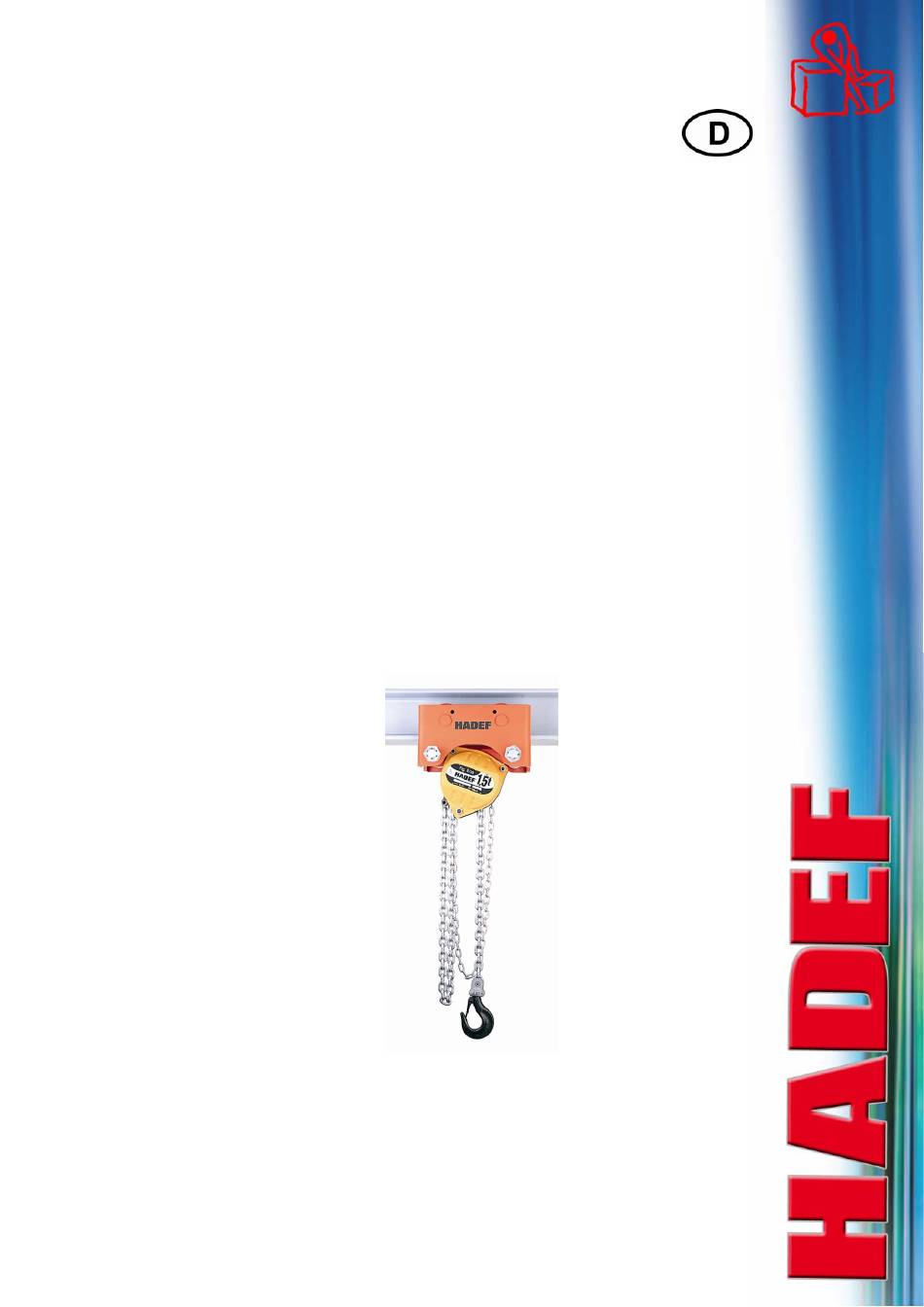

HADEF 240/98 Montage-, Betriebs- Und Wartungsanleitung
Inhaltsverzeichnis
Quicklinks
Pos: 1.1 /---TITELSEITE/Symbole/Ländersymbol @ 0\mod_1171286564146_6.doc @ 33 @ @ 1
Pos: 1.2.1 /---TITELSEITE/Allgemein/Titel - BA @ 0\mod_1171286931725_6.doc @ 37 @ @ 1
Montage,- Betriebs-
und Wartungsanleitung
Pos: 1.2.2 /---TITELSEITE/Allgemein/HADEF-Bezeichnung @ 0\mod_1171289923124_0.doc @ 67 @ @ 1
HADEF Stirnradflaschenzug
Figur 240/98
Pos: 1.3 /---TITELSEITE/Ausführungen/HR, HH @ 0\mod_1182502729284_6.doc @ 6506 @ @ 1
als Einschienen-Rollfahrwerk
als Einschienen-Haspelfahrwerk
Pos: 1.4 /---TITELSEITE/Sonderausführungen/leer-Standard @ 0\mod_1172063198918_6.doc @ 205 @ @ 1
Pos: 1.5 /---TITELSEITE/Abbildung/240/98 @ 1\mod_1271074135329_0.doc @ 13259 @ @ 1
5.52.160.00.00.02
HR
HH
Rev.02
Inhaltsverzeichnis
Verwandte Anleitungen für HADEF 240/98
Inhaltszusammenfassung für HADEF 240/98
- Seite 1 HADEF Stirnradflaschenzug Figur 240/98 Pos: 1.3 /---TITELSEITE/Ausführungen/HR, HH @ 0\mod_1182502729284_6.doc @ 6506 @ @ 1 als Einschienen-Rollfahrwerk als Einschienen-Haspelfahrwerk Pos: 1.4 /---TITELSEITE/Sonderausführungen/leer-Standard @ 0\mod_1172063198918_6.doc @ 205 @ @ 1 Pos: 1.5 /---TITELSEITE/Abbildung/240/98 @ 1\mod_1271074135329_0.doc @ 13259 @ @ 1 5.52.160.00.00.02 Rev.02...
-
Seite 2: Inhaltsverzeichnis
Information Pos: 2 /---ALLGEMEIN/Allgemein/1.Link zum Download/240/98 @ 1\mod_1271074813556_6.doc @ 13267 @ @ 1 Internet Download: www.doc.hadef.de/b24098_d.pdf Pos: 3 /---ALLGEMEIN/Allgemein/2.unvollständige Maschine/HINWEIS - unvollständige Masch. -Montageanleitung @ 1\mod_1260449997342_6.doc @ 11372 @ @ 1 HINWEIS! Für unvollständige Maschinen finden sie die Montage bzw. Einbauanleitung unter dem Kapitel „Montage“... - Seite 3 Information 10.2 Funktionsprüfung ......................17 Instandhaltung .................. 18 11.1 Allgemeines ........................18 11.2 Überwachung ........................18 11.3 Lastkette wechseln ......................18 Prüfung ....................19 12.1 Wiederkehrende Prüfungen.................... 19 12.2 Prüfung - Lastkette ......................19 12.3 Prüfung - Lasthaken ......................20 12.4 ...
-
Seite 4: Information
Die zugesagte Leistungsfähigkeit der Geräte und die Erfüllung eventueller Garantieansprüche setzen die Einhaltung aller Angaben dieser Anleitung voraus. HADEF Produkte werden ordnungsgemäß verpackt. Dennoch kontrollieren Sie Ihre Ware nach Erhalt auf Transportschäden. Eventuelle Beanstandungen melden Sie unverzüglich dem Transportunternehmen. Diese Anleitung ermöglicht den sicheren und effizienten Umgang mit dem Gerät. Abbildungen in dieser Anleitung dienen dem grundsätzlichen Verständnis und können von der tatsächlichen Ausführung... -
Seite 5: Sicherheit
Sicherheit Sicherheit Pos: 7.2.1 /2--SICHERHEIT/Allgemein/Warnhinweise + Symbole/01.Warnhinweise + Symbole @ 0\mod_1172050513996_6.doc @ 163 @ @ 1 Warnhinweise und Symbole In der vorliegenden Dokumentation werden die Gefahren und Hinweise wie folgt eingestuft und dargestellt: Bezeichnet eine Gefährdung mit einem hohen Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge hat. -
Seite 6: Anforderungen An Das Bedienpersonal
Die zulässige Umgebungstemperatur beim Betrieb der Geräte beträgt –20°C bis +40°C! Mit defekten Geräten und Lastaufnahmemitteln darf erst weitergearbeitet werden, wenn sie instand gesetzt wurden! Es dürfen nur original HADEF – Ersatzteile verwendet werden. Bei Nichtbeachtung erlöschen alle Gewährleistungsansprüche an HADEF. -
Seite 7: Grundlegende Sicherheitsmaßnahmen
Sicherheit Pos: 7.7 /2--SICHERHEIT/Grundlegende Sicherheitshinweise/1.Alle @ 2\mod_1300886479193_6.doc @ 18425 @ @ 1 Grundlegende Sicherheitsmaßnahmen Montage-, Bedienungs- und Wartungsanweisung beachten Warnhinweise an Geräten und in der Anleitung beachten Sicherheitsabstände einhalten Für gute Sicht bei den Arbeitsvorgängen sorgen Die Geräte nur bestimmungsgemäß verwenden Die Geräte dienen allein zum Bewegen von Gütern. -
Seite 8: Transport Und Lagerung
übernommen. Pos: 8.3 /3--TRANSPORT/LAGERUNG/Transport und Lagerung/Transport und Lagerung @ 0\mod_1172060037462_6.doc @ 192 @ @ 1 Transport HADEF- Geräte werden vor Auslieferung kontrolliert und ggf. ordnungsgemäß verpackt. Die Geräte nicht stürzen oder werfen. Geeignete Transportmittel verwenden. Transport und Transportmittel richten sich nach den örtlichen Gegebenheiten. -
Seite 9: Beschreibung
Pos: 9.2.1.2 /---ALLGEMEIN/Hinweise/EX-Schutz/GEFAHR - Einsatz in EX verboten @ 0\mod_1176878631716_6.doc @ 4939 @ @ 1 GEFAHR! Ein Einsatz in explosionsgefährdeter Atmosphäre ist untersagt! Pos: 9.3.1 /4--BESCHREIBUNG/Kettenzug/Aufbau/Flaschenzüge kompakt @ 0\mod_1182751193854_6.doc @ 6529 @ @ 1 Aufbau HADEF Stirnradflaschenzüge kompakter Bauart sind Einschienenfahrwerke mit fest eingebauten manuellen Hubwerken. Als Einschienen-Rollfahrwerk oder als Einschienen-Haspelfahrwerk Bedienung von Hand mittels Haspelkette. -
Seite 10: Wichtige Bauteile
Beschreibung Pos: 9.3.3.1 /4--BESCHREIBUNG/Kettenzug/Wichtige Bauteile/Alle Flaschenzüge @ 0\mod_1182328353634_6.doc @ 6209 @ @ 1 Wichtige Bauteile 4.4.1 Getriebe Getriebeteile aus hochwertigen Materialien. 4.4.2 Lastdruckbremse Zum Halten der Last in beliebiger Position. Gehärtete Sicherheitssperrklinken. 4.4.3 Gehäuse Je nach Ausführung aus Stahlblech oder Aluminium Druckguss (Nicht bei Ex-Ausführung). Im Falle von ex-geschützten Geräten sind die Gehäuse ausschließlich aus Stahlblech. -
Seite 11: Technische Daten
Technische Daten Technische Daten Pos: 10.2.1 /5--TECHNISCHE DATEN/Kettenzug/240/98/240/98 @ 1\mod_1271075438874_6.doc @ 13288 @ @ 1 240/98HH Tragfähigkeit 500 kg 1,5 t Anzahl der Kettenstränge Lastkette 5X15 6,3X19,1 8X24 6,3X19,1 8X24 10X30 Lastbolzengröße bei Trägerflanschbreite 50-146 50-135 66-185 66-185 74-196 74-192 von-bis Lastbolzengröße bei Trägerflanschbreite... -
Seite 12: Montage
Montage Montage Pos: 11.2.1 /6--MONTAGE/Allgemein/01.Alle Hebezeuge @ 0\mod_1182334877463_6.doc @ 6263 @ @ 1 Die Montage richtet sich nach den örtlichen Gegebenheiten. Das Gerät ist so aufzuhängen, dass es sich frei ausrichten kann. Pos: 11.2.2 /6--MONTAGE/Allgemein/02.auf Träger - allgemein @ 0\mod_1172220892763_6.doc @ 268 @ @ 1 Fahrwerk Bei Montage auf einem Laufbahnträger muss an beiden Enden der Laufbahn eine Fahrbegrenzung vorgesehen werden. -
Seite 13: Montage Auf Dem Träger
Montage Montage auf dem Träger 1 Sechskantmutter (3) und Sicherungsmuttern (4) festziehen 2 Fahrwerk Stirnseite Trägerflansches aufschieben 3 Ist dies nicht möglich, kann das Fahrwerk auch von unten auf den Laufbahnträger montiert werden. 4 Hierfür sind auf der Seite ohne Antrieb die Sechskantmutter (3) und Sicherungsmutter (4) zu entfernen 5 Die Seitenschilder (1) sind soweit auseinander... -
Seite 14: Bedienung
Bedienung Bedienung Pos: 12.2 /7--BEDIENUNG/Allgemein/01.Bedienung - Alle @ 0\mod_1173087534915_6.doc @ 438 @ @ 1 Mit der Bedienung der Hebezeuge und Krane dürfen nur Personen betraut werden, die hiermit vertraut sind. Sie müssen vom Unternehmer zum Bedienen des Gerätes beauftragt sein. Der Unternehmer muss dafür sorgen, dass die Bedienungsanleitung am Gerät vorhanden und dem Bedienungspersonal zugänglich ist. -
Seite 15: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Pos: 13.2.1.1 /9--INBETRIEBNAHME/Allgemein/Allgemein/01.Allgemein @ 0\mod_1172504961658_6.doc @ 353 @ @ 1 Allgemein Einsatzland Bundesrepublik Deutschland: Beachten Sie die Unfallverhütungsvorschriften, insbesondere die Vorschriften der BGV D8, BGV D6 und BGR 500 (VBG9a). Andere Einsatzländer: Prüfung wie oben, Beachtung der nationalen Vorschriften und der Angaben in dieser Anleitung! Pos: 13.2.1.2 /---ALLGEMEIN/Hinweise/Prüfungen/HINWEIS - Prüfung durch befähigte Pesonen @ 0\mod_1177339966681_6.doc @ 5318 @ @ 1 HINWEIS! -
Seite 16: Sicherheitsprüfung
Sicherheitsprüfung Sicherheitsprüfung Pos: 14.2 /10-SICHERHEITSPRÜFUNG/Allgemein/01.Sicherheitsprüfung Alle @ 0\mod_1178197796463_6.doc @ 5699 @ @ 1 Vor der ersten Inbetriebnahme, bzw. Wiederinbetriebnahme, ist zu prüfen, ob: ggf. vorhandene Befestigungsschrauben angezogen Steckbolzen, Klappstecker Sicherungseinrichtungen, vorhanden und gesichert sind. Pos: 14.3 /10-SICHERHEITSPRÜFUNG/Allgemein/Sicherheitsprüfung Ketten @ 0\mod_1172661092232_6.doc @ 427 @ @ 1 die Ketten korrekt angeordnet, geölt und in gutem Zustand sind Pos: 15.1 /11-FUNKTIONSPRÜFUNG/*Ü1*/#. -
Seite 17: Funktionsprüfung
Funktionsprüfung Funktionsprüfung Pos: 15.2.1 /11-FUNKTIONSPRÜFUNG/Funktionsprüfung/H Kettenzug @ 1\mod_1267020857717_6.doc @ 12949 @ @ 1 10.1 Kontrollen vor dem ersten Start Hubantrieb Lastketten dürfen nicht verdreht sein. Lastkette vor der ersten Belastung mit Getriebeöl oder geeignetem Kettenschmierstoff schmieren. Fahrantrieb Die offene Verzahnung des Fahrantriebes muss gefettet sein. Haspelantrieb für Haspelfahrwerk Auf richtigen Sitz der Handkette achten, sie darf nicht verdreht sein und muss frei hängen. -
Seite 18: Instandhaltung
Instandhaltung Instandhaltung Pos: 16.2.1 /12-INSTANDSETZUNG/Allgemein/01.Allgemein @ 0\mod_1173251926256_6.doc @ 467 @ @ 1 11.1 Allgemeines Alle Überwachungs-, Wartungs- und Instandhaltungsarbeiten dienen dem sicheren Betrieb des Gerätes, somit sind sie gewissenhaft durchzuführen. Arbeiten nur von „befähigten Personen“ durchführen lassen. Arbeiten nur in entlastetem Zustand durchführen. Prüfungsergebnisse und getroffene Maßnahmen schriftlich festhalten. -
Seite 19: Prüfung
Pos: 17.2 /13-PRÜFUNG/Wiederkehrende Prüfung/01.Wiederkehrende Prüfung @ 0\mod_1175675257580_6.doc @ 3163 @ @ 1 12.1 Wiederkehrende Prüfungen Unabhängig von den Vorschriften der einzelnen Länder sind HADEF Hebezeuge mindestens einmal jährlich durch eine befähigte Person oder eine anerkannte befähigte Person bei Kranen, auf ihre Funktionssicherheit zu prüfen. -
Seite 20: Prüfung - Lasthaken
Prüfung Pos: 17.3.3.2 /13-PRÜFUNG/Kettenzug/Lastkette/Tabelle - Ketten 4x12 - 5x15 - 6,3x19,1 - 8x24 - 10x30 @ 0\mod_1182432395797_6.doc @ 6420 @ @ 1 Kettenabmessungen Kettengröße Maße 4x12 5x15 6,3x19,1 8x24 10x30 136,6 170,6 216,6 272,1 340,7 12,7 15,7 20,1 25,3 31,8 Pos: 17.3.3.3 /---ALLGEMEIN/Hinweise/Ketten/WARNUNG - Ketten: Bei Erreichen der Tabellenmaße durch Verschleiß... -
Seite 21: Prüfung - Bremssystem
Prüfung Pos: 17.3.6 /13-PRÜFUNG/Kettenzug/Sperrrad+Bremsbelag/Tabelle 8/98 @ 1\mod_1260518489807_6.doc @ 11423 @ @ 1 12.5 Prüfung – Bremssystem Sperrrad (A) und Bremsbeläge (B) 2x B 58,8 1000+2000 70,56 1500+3000 78,4 5000 Pos: 17.3.7 /13-PRÜFUNG/Kettenzug/Bolzen/Tabelle - 8/98 @ 1\mod_1260519138871_6.doc @ 11427 @ @ 1 12.6 Prüfung - Aufhänge- und Lasthakenbolzen Aufhängebolzen... -
Seite 22: 13 3 War Rtung
Wart tung rtung Pos: 18.2.1.1 /14-WARTU UNG/Kettenzug/Lastkette/01.Lastkette - Schmierung @ 0\mod_1173362815667_6.doc @ 586 @ @ 1 Last tkette ettenverschle eiß in den Ge elenkstellen i st überwiege end auf unge enügende W artung der K Kette zurückz zuführen. m eine optim male Schmie erung der Ge elenke zu g... -
Seite 23: Wartung
Wartu Pos: 18.2.2 /14-WARTUNG/Kettenzug/Lasthaken/02.Lasthaken - Schmierung @ 0\ \mod_1173364066362_6.doc @ 592 @ @ 1 13.3 Lasthake Kontr rolle der Last thaken und U Umlenkrollen n 1x jährlich Lage r der Haken und Umlenk krollen 1x jäh hrlich reinigen n und mit Fe tt schmieren Gleitl agerbuchsen... -
Seite 24: Schmierstoffe - Auswahl
Wartung Pos: 18.3 /14-WARTUNG/Schmierstoffe/Schmierstoff-Auswahl_H @ 1\mod_1271670183002_6.doc @ 13444 @ @ 1 13.7 Schmierstoffe - Auswahl FUCHS SHELL ESSO MOBIL TOTAL CASTROL KLÜBER Renolit FEP 2 Alvania EP 2 Unirex EP 2 Mobilux EP 2 MULTIS EP2 Stabylan 5006 Optimol Viscoleb 1500 Klüberoil 4UH 1-1500 13.8 Schmierstoffe für Lebensmittelindustrie –... -
Seite 25: Störung
Störung Störung Pos: 19.2.1 /15-STÖRUNG/Allgemein/01.Störung @ 0\mod_1173250229044_6.doc @ 458 @ @ 1 Bei Störungen muss folgendes beachtet werden: Störungsbeseitigungen nur durch qualifiziertes Personal Geräte gegen unbeabsichtigte Wiederinbetriebnahme sichern Mit einem Warnschild darauf hinweisen, dass das Gerät nicht betriebsbereit ist Aktionsbereich der beweglichen Geräteteile absichern Kapitel "Allgemeine Sicherheitshinweise"... -
Seite 26: Abhilfe
Abhilfe Abhilfe Pos: 20.2 /16-ABHILFE/Kettenzug/02.Tabelle - Standard - H ohne Überlasts, @ 0\mod_1182434008762_6.doc @ 6476 @ @ 1 Fehler Ursache Behebung Festsitzen der Last Freisetzen der Last Wartung durchführen und Bremsbeläge verschlissen Bremsbeläge erneuern Lastkette verdreht Lastkette ausrichten Last wird nicht gehoben Wartung durchführen und defekte Teile gegen Original- defekte Kette, Getriebe oder Kettenräder Ersatzteile austauschen... -
Seite 27: Außerbetriebnahme
Außerbetriebnahme Außerbetriebnahme Pos: 21.2 /---ALLGEMEIN/Hinweise/WARNUNG - Außerbetriebnahe: Schäden vermeiden.. @ 0\mod_1177597023398_6.doc @ 5590 @ @ 1 WARNUNG! Um Geräteschäden oder lebensgefährliche Verletzungen bei der Außerbetriebnahme zu vermeiden, müssen folgende Punkte beachtet werden: Pos: 21.3 /17-AUßERBETRIEBNAHME/Allgemein/Alle Außerbetriebnahme @ 0\mod_1173431980767_6.doc @ 669 @ @ 1 Arbeitsschritte zur Außerbetriebnahme der Geräte zwingend in genannter Reihenfolge durchführen: Arbeitsbereich weiträumig absichern.
