Konfiguration über Web Based Management und Command Line Interface
5.5 Das Menü Switch
5.5.24
Port Diagnostics
5.5.24.1
Cable Tester (SCALANCE X-300/X408-2)
Switch Cable Tester
Mit dieser Maske kann jeder einzelne Ethernet‑Port eine unabhängige Fehlerdiagnose am Kabel
durchführen. Hierbei können Kurzschlüsse sowie Leitungsunterbrechungen lokalisiert werden.
Hinweis
Dieser Test ist nur zulässig, wenn auf dem zu testenden Port keine Datenverbindung aufgebaut
ist.
Vor dem Starten der Funktion "Cable Tester" müssen Sie zusätzlich die Funktion "Link Check" auf
allen Ringports des Geräts deaktivieren.

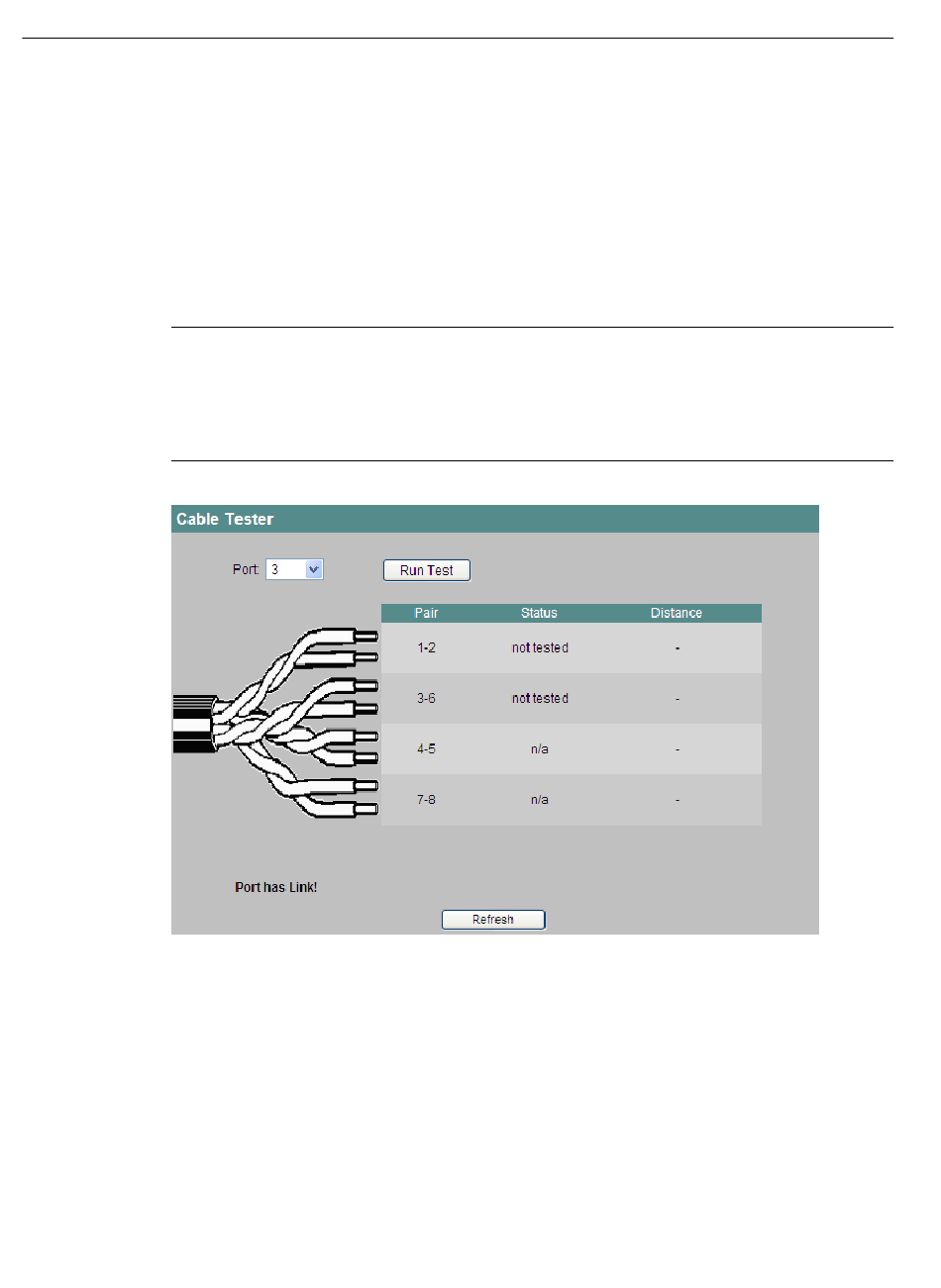

Bild 5-111
Port
Hier wird der zu testende Port angegeben.
Run Test
Mit dieser Schaltfläche aktivieren Sie den Test.
Pair
Zeigt das Adernpaar im Kabel an.
Die Paare 4‑5 und 7‑8 werden bei Fast Ethernet nicht verwendet.
268
Cable Tester
Projektierungshandbuch, 03/2022, C79000-G8900-C187-33
SCALANCE X-300 / X-400
