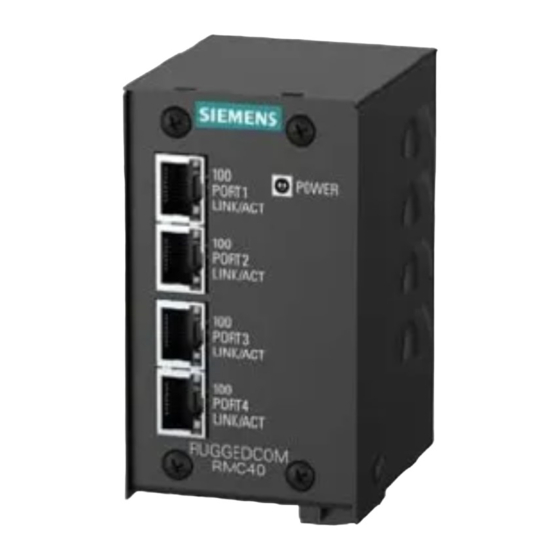

Einleitung Der RUGGEDCOM RMC40 ist ein Unmanaged Ethernet-Switch mit 4 Ports, der eine Medienkonvertierung von Kupfer zu Glasfaser sowie eine Geschwindigkeitskonvertierung von 10 MBit/s auf 100 MBit/s ermöglicht. Speziell für den zuverlässigen Betrieb in elektrisch und klimatisch rauen Umgebungen entwickelt, ist das Gerät für aufgabenkritische Ethernet-Netzwerkanwendungen geeignet.
Einleitung 1.2 Beschreibung Für raue Umgebungen entwickelt • Betriebstemperaturbereich von -40 bis 80 °C (-40 bis 176 °F) ohne Lüfter für verbesserte Zuverlässigkeit • Verzinktes Stahlgehäuse (21 AWG) geeignet für die DIN-Schienen- und Schalttafelmontage für sichere mechanische Zuverlässigkeit Einfacher Plug-&-Play-Betrieb • Automatische Hardware-Erkennung von bis zu 2048 MAC-Adressen •...
Seite 12
Einleitung 1.2 Beschreibung LED POWER Ethernet-Port in Kupfertechnik mit LEDs Ethernet-Port in Glasfasertechnik (ST-Port gezeigt) LED LINK/ACT Reihenklemme Spannung Gehäusemasseanschluss Abbildung 1.1 RUGGEDCOM RMC40 LED POWER Leuchtet, wenn das Gerät mit Strom versorgt wird. Zustand Beschreibung Grün Netz ein Netz aus LED LINK/ACT Zeigen den Verbindungszustand der Ethernet-Ports in Glasfasertechnik an.
Einleitung 1.3 Erforderliche Werkzeuge und Werkstoffe Erforderliche Werkzeuge und Werkstoffe Folgende Werkzeuge und Materialien sind für die Installation des RUGGEDCOM RMC40 erforderlich: Werkzeuge/Materialien Zweck Anschlussleitung für Wechselstrom oder Zum Anschließen des Geräts an die Gleichstrom (16 AWG) Netzspannung. Ethernet-Kabel CAT-5 Zum Anschließen des Geräts an das Netzwerk. Schlitzschraubendreher Zur Montage des Geräts auf einer DIN-Schiene.
Dieses Produkt enthält keine durch den Anwender zu wartenden Teile. Die Gewährleistung erlischt, sobald Wartungsmaßnahmen von unbefugtem Personal ausgeführt werden. Von Siemens AG nicht ausdrücklich genehmigte Änderungen können zu ungültigen Spezifikationen, Prüfergebnissen und behördlichen Zulassungen führen, und die Berechtigung des Anwenders zum Betrieb dieses Geräts kann erlöschen.
Beschädigung. Prüfen Sie, ob der Lieferumfang vollständig ist. Hinweis Wenn ein Teil fehlt oder beschädigt ist, benachrichtigen Sie Siemens. Montage des Geräts Der RUGGEDCOM RMC40 ist auf maximale Flexibilität bei der Montage und Anzeige ausgelegt. Das Gerät kann mit Adaptern ausgestattet werden, um eine Montage auf einer DIN-Schiene oder in einer Schalttafel zu ermöglichen.
Installation des Geräts 2.3.1 Montage des Geräts auf einer DIN-Schiene NOTICE Die vom Gerät erzeugte Wärme wird aus dem Gehäuse abgeführt. Deshalb ist an allen offenen Seiten des Geräts ein Abstand von 2,5 cm (1 in) empfohlen, um eine Konvektionslüftung zu ermöglichen. Eine Zwangsbelüftung ist nicht erforderlich.
Seite 19
Installation des Geräts 2.3.1 Montage des Geräts auf einer DIN-Schiene Montage des Geräts Gehen Sie wie folgt vor, um das Gerät auf einer DIN-Schiene zu montieren: Hängen Sie die oberen Haken des Adapters auf der DIN-Schiene ein. Hinweis Der Adapter besitzt an der Unterseite eine Schiebeentriegelung mit einer Nut für einen Schlitzschraubendreher.
Seite 20
Installation des Geräts 2.3.1 Montage des Geräts auf einer DIN-Schiene Ausbauen des Geräts Zum Demontieren des Geräts von einer DIN-Schiene gehen Sie wie folgt vor: Schieben Sie einen Schlitzschraubendreher in die Nut der Schiebeentriegelung und bewegen Sie ihn nach unten. DIN-Schiene Adapter für DIN-Schiene Abbildung 2.2 Demontage des Geräts von einer DIN-Schiene...
Installation des Geräts 2.3.2 Montage des Geräts in einer Schalttafel 2.3.2 Montage des Geräts in einer Schalttafel Gehen Sie zur Montage des Geräts in einer Schalttafel wie folgt vor: Demontieren Sie das Gerät und den Schalttafeladapter. Entfernen Sie die Schraube an der Unterseite des Adapters. Ziehen Sie das Gerät aus dem Adapter.
Gehäuseerdung zu entfernen. Beachten Sie, dass dadurch sämtliche Leiter- Erde-Schutzschaltungen gegen transiente Spannungen deaktiviert werden. Hinweis Siemens erfordert die Verwendung von externem Überspannungsschutz in VDSL- Anwendungen, wo die Leitung möglicherweise größeren Spannungsstößen als denen ausgesetzt ist als es der Bemessung des Geräts entspricht. Verwenden Sie die folgenden technischen Daten als Richtlinie für den externen Überspannungsschutz...
Seite 23
Installation des Geräts 2.4.1 Anschluss an Wechselstrom Verbinden Sie die von der Spannungsquelle kommende Plusleitung mit der Klemme für Pluspol/Phase (+/L) am Klemmenblock. Plusklemme/stromführend (+/L) Minusklemme/neutral (-/N) Überspannungsschutzklemme Geschirmtes Erdungskabel Abbildung 2.4 Klemmenblockverdrahtung Verbinden Sie die von der Spannungsquelle kommende Minusleitung mit der Klemme für Minuspol/Nullleiter (+/N) am Klemmenblock.
Installation des Geräts 2.4.2 Anschluss an Gleichstrom 2.4.2 Anschluss an Gleichstrom Zum Anschließen einer DC-Versorgung (Hoch- oder Niederspannung) an das Gerät gehen Sie wie folgt vor: NOTICE Elektrische Gefahr – Gefahr von Sachschäden Vor dem Prüfen der Durchschlagfestigkeit (HIPOT) im Feld entfernen Sie das geflochtene Erdungsband, das an die Erdungsklemme für Überspannung und an Gehäusemasse angeschlossen ist.
Seite 25
Installation des Geräts 2.4.2 Anschluss an Gleichstrom Verbinden Sie die Erdungsklemme an der Stromquelle mit der Gehäusemasseklemme am Gerät. RUGGEDCOM RMC40 Montagehandbuch, 04/2021, C79000-G8900-1009-09...
Kommunikationsports Der RUGGEDCOM RMC40 kann mit Kommunikationsports verschiedener Typen ausgestattet werden, um seine Funktionen und Leistungsfähigkeit zu erweitern. Port 1 Port 2 Port 3 Port 4 Abbildung 3.1 Port-Zuweisung Port Ethernet-Port in Kupfertechnik Ethernet-Port in Kupfertechnik 3 bis 4 Ethernet-Ports in Glasfasertechnik Ethernet-Ports in Kupfertechnik Der RUGGEDCOM RMC40 unterstützt zwei 10/100Base-TX Ethernet-Ports, die den Anschluss eines standardmäßigen ungeschirmten, paarweise verdrillten Kabels (UTP)
Kommunikationsports 3.1 Ethernet-Ports in Kupfertechnik WARNUNG Gefahr von elektrischem Schlag – Gefahr schwerer Personenschäden und/oder Störungen an Geräten Vergewissern Sie sich bei Verwendung geschirmter Kabel, dass die geschirmten Kabel über den Schirmleiter und die RJ45-Buchsen an den jeweiligen Enden keine Erdungsschleife bilden.
Kommunikationsports 3.2 Ethernet-Ports in Glasfasertechnik Technische Daten Technische Daten zu den lieferbaren Ethernet-Ports in Kupfertechnik finden Sie unter "Technische Daten für Ethernet-Port in Kupfertechnik (Seite 21)". Ethernet-Ports in Glasfasertechnik Ethernet-Ports in Glasfasertechnik sind mit Steckverbindern in den Ausführungen Mechanical Transfer Registered Jack (MTRJ), Lucent Connector (LC), Standard/ Subscriber Connector (SC) und Straight Tip (ST) erhältlich.
Seite 29
Kommunikationsports 3.2 Ethernet-Ports in Glasfasertechnik RUGGEDCOM RMC40 Montagehandbuch, 04/2021, C79000-G8900-1009-09...
Technische Daten In diesem Abschnitt werden wichtige technische Daten des Geräts und verfügbarer Module aufgeführt. Technische Daten der Stromversorgung Ausführung der Mindesteingang Höchsteingang Interne Max. Stromversorgung Sicherung Stromaufnahme 24 V DC 18 V DC 36 V DC 3,15 A (T) 48 V DC 36 V DC 59 V DC...
Seite 31
Sie 3 dBm. Um aus dem Spitzenwert den Durchschnittswert zu berechnen, subtrahieren Sie 3 dBm. • Die maximale Segmentlänge ist stark abhängig von Faktoren wie Faserqualität sowie der Anzahl an Verteilern und Spleißen. Wenden Sie sich an einen Siemens- Vertriebsmitarbeiter, um maximale Segmententfernungen zu ermitteln. MTRJ 62,5/125...
Technische Daten 4.4 Unterstützte Netzwerkstandards Unterstützte Netzwerkstandards Parameter 10Base-FL 100Base-FX Hinweise IEEE 802.3 10Base-T IEEE 802.3u 100Base-TX/100Base-FX IEEE 802.3x Vollduplex, Flusskontrolle Betriebsumgebung Parameter Bereich Kommentare Umgebungstemperatur Betrieb -40 bis 80 °C Gemessen in einem Radius von 30 cm (12 in) um (-40 bis 176 °F) den Mittelpunkt des Gehäuses.
UL 62368-1 Information Technology Equipment – Safety – Part 1: Allgemeine Anforderungen 5.1.2 Europäische Union (EU) Dieses Gerät erfüllt laut Siemens AG grundlegende Anforderungen und sonstige einschlägige Bestimmungen folgender EU-Richtlinien: EN 62368-1 • Information Technology Equipment – Safety – Part 1: Allgemeine Anforderungen •...
Title 21 Code of Federal Regulations (CFR) – Chapter I – Sub-Chapter J – Radiological Health 5.1.5 ISED Hiermit erklärt Siemens AG, dass das vorliegende Gerät die Anforderungen des folgenden ISED-Standards (Innovation Science and Economic Development) in Kanada erfüllt: •...
Siemens unter https://support.industry.siemens.com/cs/ww/en/view/89855782 erhältlich. 5.1.8 RoHS Für dieses Gerät hat Siemens AG erklärt, dass es die Anforderungen der folgenden RoHS-Schadstoffrichtlinien erfüllt, die eine Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten untersagen: • China RoHS 2 Verwaltungsmaßnahmen zur Kontrolle von Umweltverschmutzungen durch...
Zertifizierung 5.2 Typprüfungen EMV und Umgebungsbedingungen • IEEE 1613 IEEE Standard Umwelt- und Testanforderungen für Kommunikationsnetzwerkgeräte in Umspannwerken • IEC 61850-3 Kommunikationsnetze und -systeme für die Automatisierung in der elektrischen Energieversorgung, Teil 3: Allgemeine Anforderungen Typprüfungen EMV und Umgebungsbedingungen Der RUGGEDCOM RMC40 hat die folgenden EMV- und Umweltprüfungen bestanden. Typprüfungen nach IEC 61850-3 Prüfung Beschreibung...
Seite 38
(Gleichstrom) Stromports 5 kV (Wechselstrom) Von Siemens angegebene Prüfschärfe. IEEE 1613-konforme Prüfungen zur Ermittlung der Störfestigkeit gegen Belastung durch elektromagnetische Störungen Hinweis Der RUGGEDCOM RMC40 erfüllt die Anforderungen der Klasse 2 bei reinen Glasfaser- Konfigurationen und die Anforderungen der Klasse 1 bei Kupferports.
Seite 39
Zertifizierung 5.2 Typprüfungen EMV und Umgebungsbedingungen Umweltprüfungen Prüfung Beschreibung Prüfstufen Prüfschärfe IEC 60068-2-1 Kalte Temperatur Prüfung Ad -40 °C (-40 °F), 16 Stunden IEC 60068-2-2 Trockene Hitze Prüfung Bd 85°C (185°F), 16 Stunden IEC 60068-2-30 Feuchtigkeit Prüfung Db 95 % (nicht (feuchte Wärme, kondensierend), zyklisch)
Weitere Informationen Siemens RUGGEDCOM https://www.siemens.com/ruggedcom Industry Online Support (Service und Support) https://support.industry.siemens.com Industry Mall https://mall.industry.siemens.com Siemens AG Digital Industry Process Automation Postfach 48 48 90026 NÜRNBERG DEUTSCHLAND...
