Konfiguration über Web Based Management und Command Line Interface
5.5 Das Menü Switch
(Multiple) Spanning Tree Port Configuration

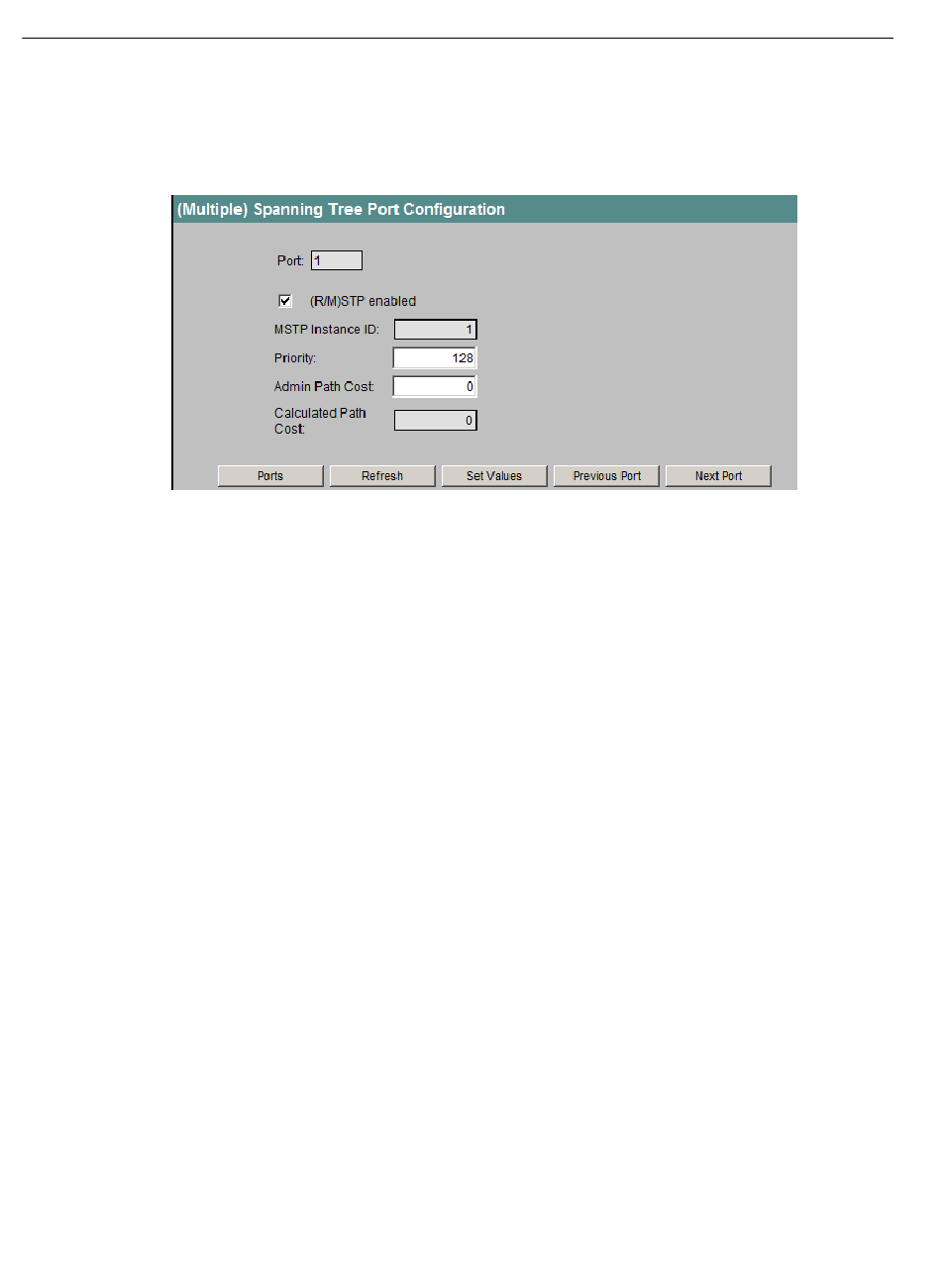

Wenn Sie auf der Seite "MSTP Ports" in der Spalte "Port" eine Portbezeichnung anklicken,
gelangen Sie zur Seite "(Multiple) Spanning Tree Port Configuration":
Bild 5-95
Port
Das Anzeigefeld "Port" zeigt den ausgewählten Port an.
(R/M)STP enabled
Aktivieren Sie diese Option, wenn der Port (Multiple) Spanning Tree-Protokoll verwenden soll.
MSTP Instance ID
Das Anzeigefeld "MSTP Instance ID" zeigt die MSTP Instances ID des ausgewählten Ports an.
Priority
Tragen Sie im Eingabefeld "Priority" einen Wert für die Port-Priorität ein.
Zulässige Werte: 0 bis 255
Admin Path Cost
Hier können die Werte für die zu verwendenden Pfadkosten pro Port und MST-Instanz manuell
vorgegeben werden.
Calculated Path Cost
Wenn der Wert für Admin Path Cost > 0 ist, wird dieser Wert als als Calculated Path Cost
übernommen.
Wenn der Wert für Admin Path Cost = 0, wird der Wert für Calculated Path Cost automatisch
ermittelt. Die Ermittlung der Pfadkosten richtet sich maßgeblich nach der
Übertragungsgeschwindigkeit.
Je höher die erzielbare Übertragungsgeschwindigkeit ist, umso kleiner sollte der Wert für Admin
Path Cost sein.
Typische Werte für Wegkosten bei Rapid Spanning Tree:
• 1000 Mbit/s = 20.000
• 100 Mbit/s = 200.000
• 10 Mbit/s = 2.000.000
238
Multiple Spanning Tree Port Configuration
Projektierungshandbuch, 03/2022, C79000-G8900-C187-33
SCALANCE X-300 / X-400
