Konfiguration über Web Based Management und Command Line Interface
5.5 Das Menü Switch
Bild 5-88
Port
Das Anzeigefeld "Port" zeigt den ausgewählten Port an.
(R)STP enabled
Aktivieren Sie diese Option, wenn der Port das (Rapid) Spanning Tree-Protokoll verwenden soll.
Admin Edge Port
Aktivieren Sie diese Option, wenn sich an diesem Port ein Endgerät befindet. Andernfalls wird
bei jeder Linkänderung an diesem Port eine Rekonfiguration des Netzwerkes ausgelöst.
Auto Edge Port
Aktivieren Sie diese Option, wenn an diesem Port automatisch erkannt werden soll, ob ein
Endgerät angeschlossen ist.
Diese Option ist sinnvoll im Zusammenhang mit Passive Listening, da dadurch bei Ausfall des
Hauptlinks eine schnellere Rekonfiguration vorgenommen werden kann (siehe
Betriebsanleitung des entsprechenden IE-Switches).
Priority
Tragen Sie im Eingabefeld "Priority" einen Wert für die Port-Priorität ein.
zulässige Werte: 0 bis 255
Admin Path Cost
Hier können die Werte für die zu verwendenden Pfadkosten pro Port manuell vorgegeben
werden.
Calc Path Cost
Wenn der Wert für Admin Path Cost > 0 ist, wird dieser Wert als als Calculated Path Cost
übernommen.
Wenn der Wert für Admin Path Cost = 0, wird der Wert für Calculated Path Cost automatisch
ermittelt. Die Ermittlung der Pfadkosten richtet sich maßgeblich nach der
Übertragungsgeschwindigkeit.
Je höher die erzielbare Übertragungsgeschwindigkeit ist, umso kleiner sollte der Wert für Admin
Path Cost sein.
222

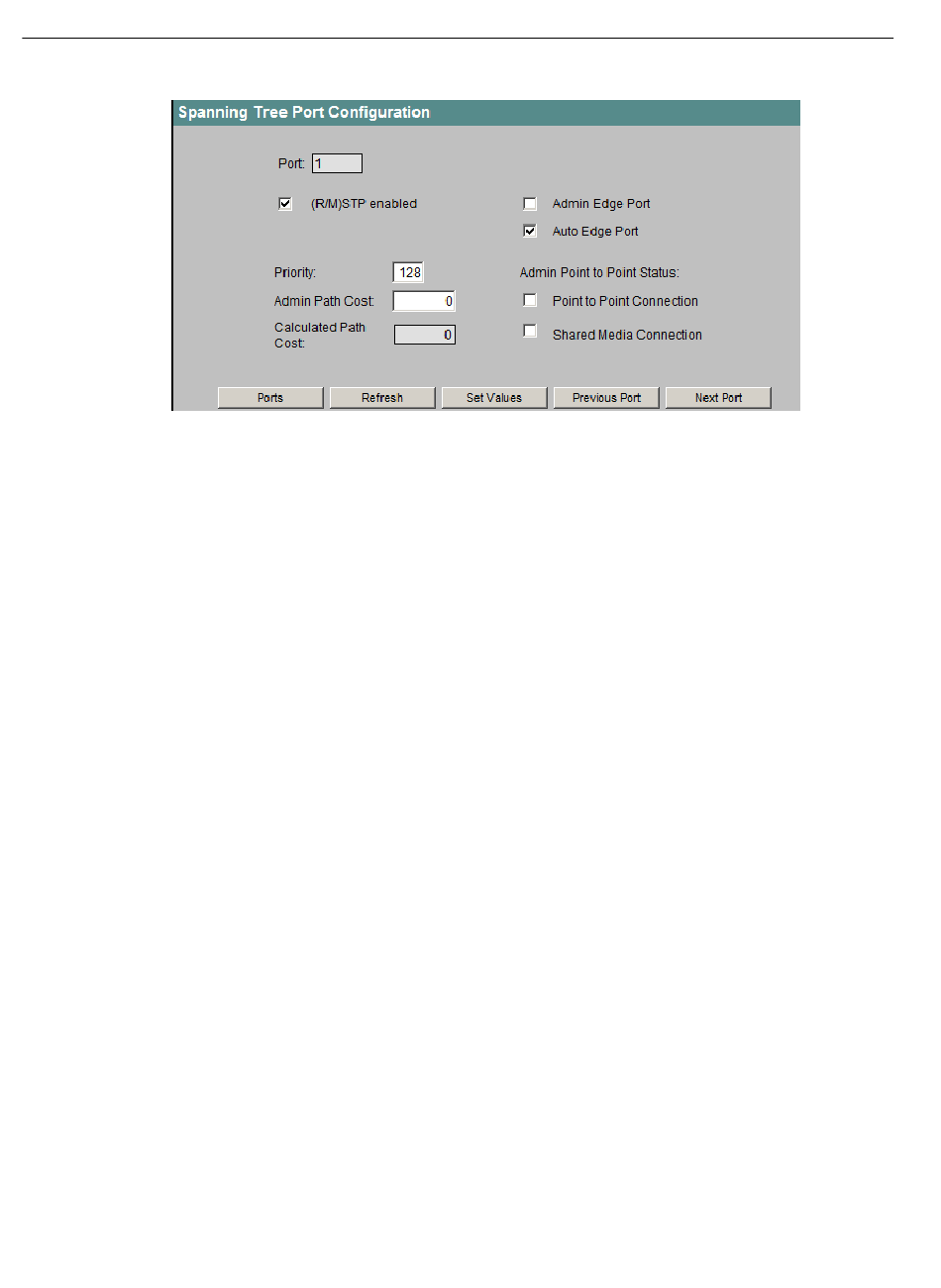

Spanning Tree Port Configuration
Projektierungshandbuch, 03/2022, C79000-G8900-C187-33
SCALANCE X-300 / X-400
