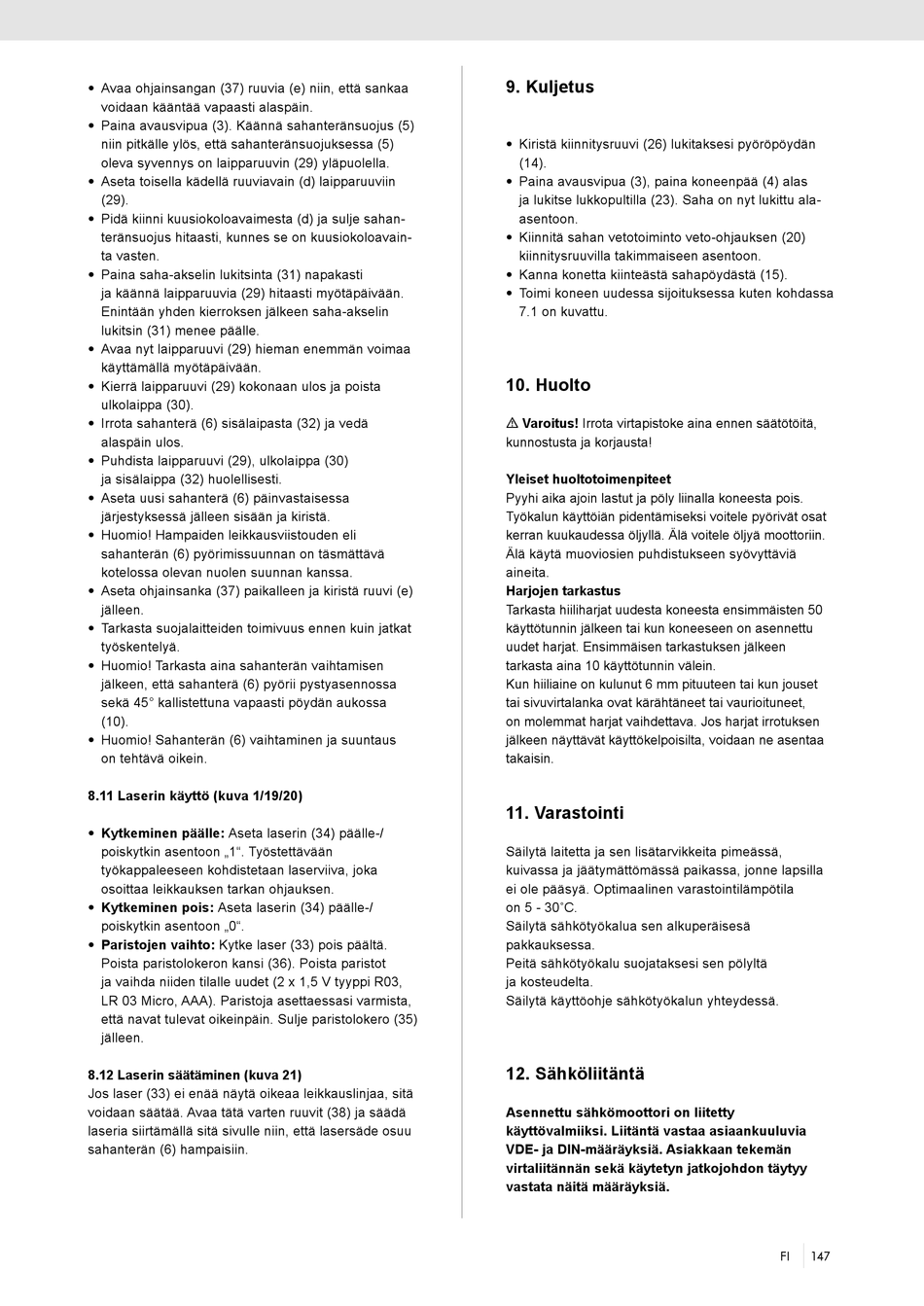

• Avaa ohjainsangan (37) ruuvia (e) niin, että sankaa
voidaan kääntää vapaasti alaspäin.
• Paina avausvipua (3). Käännä sahanteränsuojus (5)
niin pitkälle ylös, että sahanteränsuojuksessa (5)
oleva syvennys on laipparuuvin (29) yläpuolella.
• Aseta toisella kädellä ruuviavain (d) laipparuuviin
(29).
• Pidä kiinni kuusiokoloavaimesta (d) ja sulje sahan-
teränsuojus hitaasti, kunnes se on kuusiokoloavain-
ta vasten.
• Paina saha-akselin lukitsinta (31) napakasti
ja käännä laipparuuvia (29) hitaasti myötäpäivään.
Enintään yhden kierroksen jälkeen saha-akselin
lukitsin (31) menee päälle.
• Avaa nyt laipparuuvi (29) hieman enemmän voimaa
käyttämällä myötäpäivään.
• Kierrä laipparuuvi (29) kokonaan ulos ja poista
ulkolaippa (30).
• Irrota sahanterä (6) sisälaipasta (32) ja vedä
alaspäin ulos.
• Puhdista laipparuuvi (29), ulkolaippa (30)
ja sisälaippa (32) huolellisesti.
• Aseta uusi sahanterä (6) päinvastaisessa
järjestyksessä jälleen sisään ja kiristä.
• Huomio! Hampaiden leikkausviistouden eli
sahanterän (6) pyörimissuunnan on täsmättävä
kotelossa olevan nuolen suunnan kanssa.
• Aseta ohjainsanka (37) paikalleen ja kiristä ruuvi (e)
jälleen.
• Tarkasta suojalaitteiden toimivuus ennen kuin jatkat
työskentelyä.
• Huomio! Tarkasta aina sahanterän vaihtamisen
jälkeen, että sahanterä (6) pyörii pystyasennossa
sekä 45° kallistettuna vapaasti pöydän aukossa
(10).
• Huomio! Sahanterän (6) vaihtaminen ja suuntaus
on tehtävä oikein.
8.11 Laserin käyttö (kuva 1/19/20)
• Kytkeminen päälle: Aseta laserin (34) päälle-/
poiskytkin asentoon „1". Työstettävään
työkappaleeseen kohdistetaan laserviiva, joka
osoittaa leikkauksen tarkan ohjauksen.
• Kytkeminen pois: Aseta laserin (34) päälle-/
poiskytkin asentoon „0".
• Paristojen vaihto: Kytke laser (33) pois päältä.
Poista paristolokeron kansi (36). Poista paristot
ja vaihda niiden tilalle uudet (2 x 1,5 V tyyppi R03,
LR 03 Micro, AAA). Paristoja asettaessasi varmista,
että navat tulevat oikeinpäin. Sulje paristolokero (35)
jälleen.
8.12 Laserin säätäminen (kuva 21)
Jos laser (33) ei enää näytä oikeaa leikkauslinjaa, sitä
voidaan säätää. Avaa tätä varten ruuvit (38) ja säädä
laseria siirtämällä sitä sivulle niin, että lasersäde osuu
sahanterän (6) hampaisiin.

9. Kuljetus

• Kiristä kiinnitysruuvi (26) lukitaksesi pyöröpöydän
(14).
• Paina avausvipua (3), paina koneenpää (4) alas
ja lukitse lukkopultilla (23). Saha on nyt lukittu ala-
asentoon.
• Kiinnitä sahan vetotoiminto veto-ohjauksen (20)
kiinnitysruuvilla takimmaiseen asentoon.
• Kanna konetta kiinteästä sahapöydästä (15).
• Toimi koneen uudessa sijoituksessa kuten kohdassa
7.1 on kuvattu.

10. Huolto

m Varoitus! Irrota virtapistoke aina ennen säätötöitä,
kunnostusta ja korjausta!
Yleiset huoltotoimenpiteet
Pyyhi aika ajoin lastut ja pöly liinalla koneesta pois.
Työkalun käyttöiän pidentämiseksi voitele pyörivät osat
kerran kuukaudessa öljyllä. Älä voitele öljyä moottoriin.
Älä käytä muoviosien puhdistukseen syövyttäviä
aineita.
Harjojen tarkastus
Tarkasta hiiliharjat uudesta koneesta ensimmäisten 50
käyttötunnin jälkeen tai kun koneeseen on asennettu
uudet harjat. Ensimmäisen tarkastuksen jälkeen
tarkasta aina 10 käyttötunnin välein.
Kun hiiliaine on kulunut 6 mm pituuteen tai kun jouset
tai sivuvirtalanka ovat kärähtäneet tai vaurioituneet,
on molemmat harjat vaihdettava. Jos harjat irrotuksen
jälkeen näyttävät käyttökelpoisilta, voidaan ne asentaa
takaisin.

11. Varastointi

Säilytä laitetta ja sen lisätarvikkeita pimeässä,
kuivassa ja jäätymättömässä paikassa, jonne lapsilla
ei ole pääsyä. Optimaalinen varastointilämpötila
on 5 - 30˚C.
Säilytä sähkötyökalua sen alkuperäisesä
pakkauksessa.
Peitä sähkötyökalu suojataksesi sen pölyltä
ja kosteudelta.
Säilytä käyttöohje sähkötyökalun yhteydessä.
12. Sähköliitäntä
Asennettu sähkömoottori on liitetty
käyttövalmiiksi. Liitäntä vastaa asiaankuuluvia
VDE- ja DIN-määräyksiä. Asiakkaan tekemän
virtaliitännän sekä käytetyn jatkojohdon täytyy
vastata näitä määräyksiä.
FI 147
