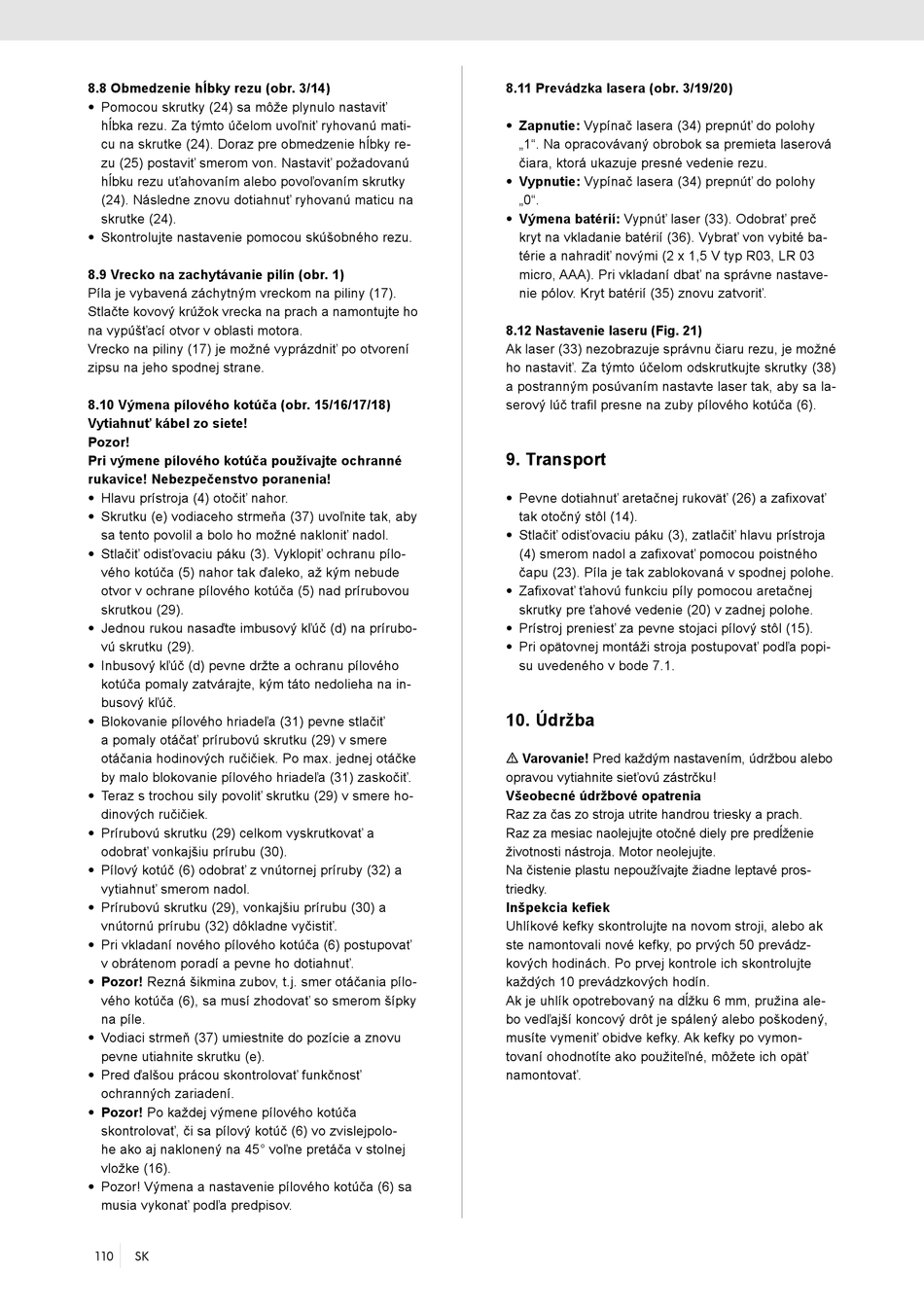

8.8 Obmedzenie hĺbky rezu (obr. 3/14)
• Pomocou skrutky (24) sa môže plynulo nastaviť
hĺbka rezu. Za týmto účelom uvoľniť ryhovanú mati-
cu na skrutke (24). Doraz pre obmedzenie hĺbky re-
zu (25) postaviť smerom von. Nastaviť požadovanú
hĺbku rezu uťahovaním alebo povoľovaním skrutky
(24). Následne znovu dotiahnuť ryhovanú maticu na
skrutke (24).
• Skontrolujte nastavenie pomocou skúšobného rezu.
8.9 Vrecko na zachytávanie pilín (obr. 1)
Píla je vybavená záchytným vreckom na piliny (17).
Stlačte kovový krúžok vrecka na prach a namontujte ho
na vypúšťací otvor v oblasti motora.
Vrecko na piliny (17) je možné vyprázdniť po otvorení
zipsu na jeho spodnej strane.
8.10 Výmena pílového kotúča (obr. 15/16/17/18)
Vytiahnuť kábel zo siete!
Pozor!
Pri výmene pílového kotúča používajte ochranné
rukavice! Nebezpečenstvo poranenia!
• Hlavu prístroja (4) otočiť nahor.
• Skrutku (e) vodiaceho strmeňa (37) uvoľnite tak, aby
sa tento povolil a bolo ho možné nakloniť nadol.
• Stlačiť odisťovaciu páku (3). Vyklopiť ochranu pílo-
vého kotúča (5) nahor tak ďaleko, až kým nebude
otvor v ochrane pílového kotúča (5) nad prírubovou
skrutkou (29).
• Jednou rukou nasaďte imbusový kľúč (d) na prírubo-
vú skrutku (29).
• Inbusový kľúč (d) pevne držte a ochranu pílového
kotúča pomaly zatvárajte, kým táto nedolieha na in-
busový kľúč.
• Blokovanie pílového hriadeľa (31) pevne stlačiť
a pomaly otáčať prírubovú skrutku (29) v smere
otáčania hodinových ručičiek. Po max. jednej otáčke
by malo blokovanie pílového hriadeľa (31) zaskočiť.
• Teraz s trochou sily povoliť skrutku (29) v smere ho-
dinových ručičiek.
• Prírubovú skrutku (29) celkom vyskrutkovať a
odobrať vonkajšiu prírubu (30).
• Pílový kotúč (6) odobrať z vnútornej príruby (32) a
vytiahnuť smerom nadol.
• Prírubovú skrutku (29), vonkajšiu prírubu (30) a
vnútornú prírubu (32) dôkladne vyčistiť.
• Pri vkladaní nového pílového kotúča (6) postupovať
v obrátenom poradí a pevne ho dotiahnuť.
• Pozor! Rezná šikmina zubov, t.j. smer otáčania pílo-
vého kotúča (6), sa musí zhodovať so smerom šípky
na píle.
• Vodiaci strmeň (37) umiestnite do pozície a znovu
pevne utiahnite skrutku (e).
• Pred ďalšou prácou skontrolovať funkčnosť
ochranných zariadení.
• Pozor! Po každej výmene pílového kotúča
skontrolovať, či sa pílový kotúč (6) vo zvislejpolo-
he ako aj naklonený na 45° voľne pretáča v stolnej
vložke (16).
• Pozor! Výmena a nastavenie pílového kotúča (6) sa
musia vykonať podľa predpisov.
110 SK
8.11 Prevádzka lasera (obr. 3/19/20)
• Zapnutie: Vypínač lasera (34) prepnúť do polohy
„1". Na opracovávaný obrobok sa premieta laserová
čiara, ktorá ukazuje presné vedenie rezu.
• Vypnutie: Vypínač lasera (34) prepnúť do polohy
„0".
• Výmena batérií: Vypnúť laser (33). Odobrať preč
kryt na vkladanie batérií (36). Vybrať von vybité ba-
térie a nahradiť novými (2 x 1,5 V typ R03, LR 03
micro, AAA). Pri vkladaní dbať na správne nastave-
nie pólov. Kryt batérií (35) znovu zatvoriť.
8.12 Nastavenie laseru (Fig. 21)
Ak laser (33) nezobrazuje správnu čiaru rezu, je možné
ho nastaviť. Za týmto účelom odskrutkujte skrutky (38)
a postranným posúvaním nastavte laser tak, aby sa la-
serový lúč trafil presne na zuby pílového kotúča (6).

9. Transport

• Pevne dotiahnuť aretačnej rukoväť (26) a zafixovať
tak otočný stôl (14).
• Stlačiť odisťovaciu páku (3), zatlačiť hlavu prístroja
(4) smerom nadol a zafixovať pomocou poistného
čapu (23). Píla je tak zablokovaná v spodnej polohe.
• Zafixovať ťahovú funkciu píly pomocou aretačnej
skrutky pre ťahové vedenie (20) v zadnej polohe.
• Prístroj preniesť za pevne stojaci pílový stôl (15).
• Pri opätovnej montáži stroja postupovať podľa popi-
su uvedeného v bode 7.1.
10. Údržba
m Varovanie! Pred každým nastavením, údržbou alebo
opravou vytiahnite sieťovú zástrčku!
Všeobecné údržbové opatrenia
Raz za čas zo stroja utrite handrou triesky a prach.
Raz za mesiac naolejujte otočné diely pre predĺženie
životnosti nástroja. Motor neolejujte.
Na čistenie plastu nepoužívajte žiadne leptavé pros-
triedky.
Inšpekcia kefiek
Uhlíkové kefky skontrolujte na novom stroji, alebo ak
ste namontovali nové kefky, po prvých 50 prevádz-
kových hodinách. Po prvej kontrole ich skontrolujte
každých 10 prevádzkových hodín.
Ak je uhlík opotrebovaný na dĺžku 6 mm, pružina ale-
bo vedľajší koncový drôt je spálený alebo poškodený,
musíte vymeniť obidve kefky. Ak kefky po vymon-
tovaní ohodnotíte ako použiteľné, môžete ich opäť
namontovať.
