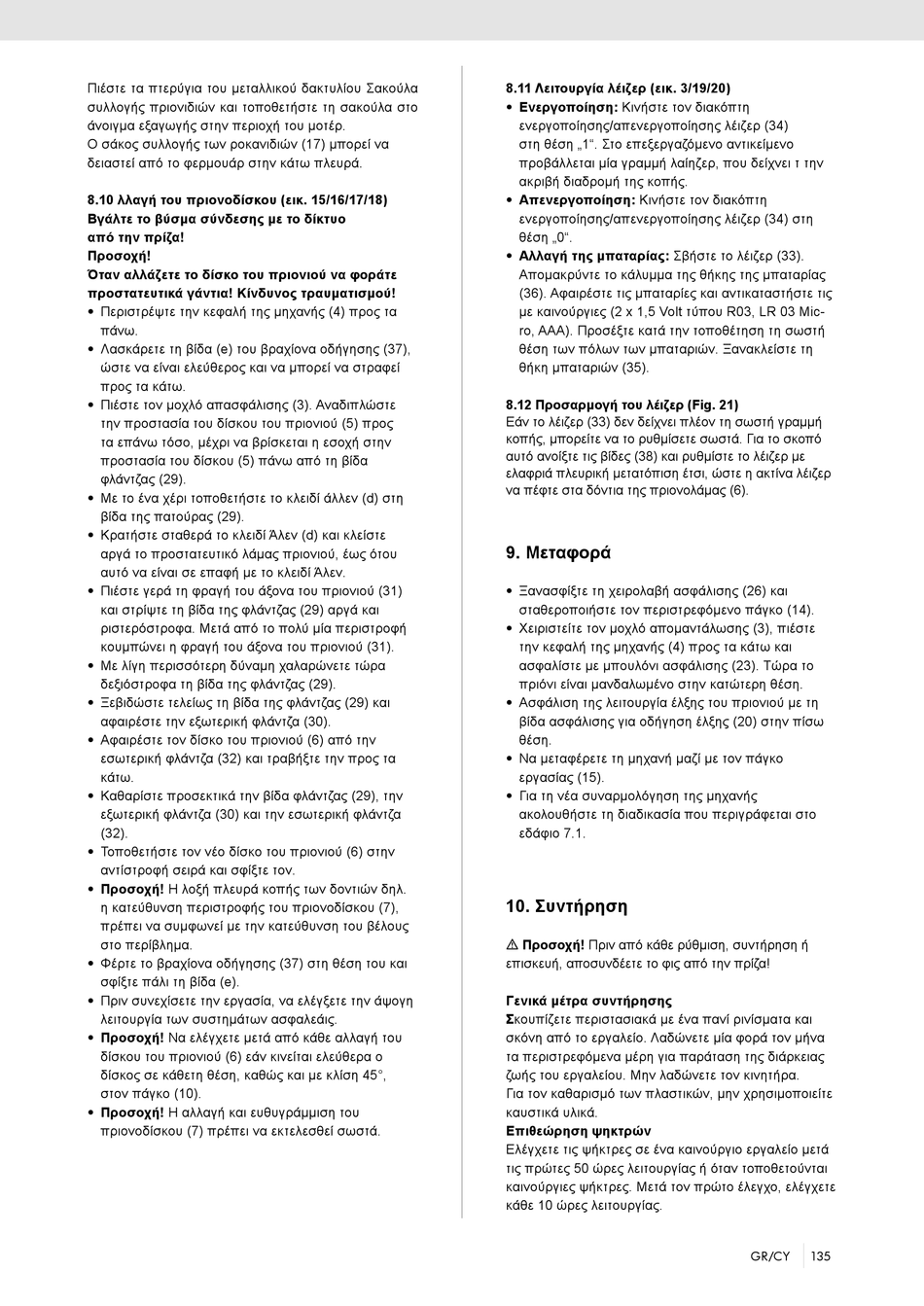

Πιέστε τα πτερύγια του μεταλλικού δακτυλίου Σακούλα
συλλογής πριονιδιών και τοποθετήστε τη σακούλα στο
άνοιγμα εξαγωγής στην περιοχή του μοτέρ.
Ο σάκος συλλογής των ροκανιδιών (17) μπορεί να
δειαστεί από το φερμουάρ στην κάτω πλευρά.
8.10 λλαγή του πριονοδίσκου (εικ. 15/16/17/18)
Βγάλτε το βύσμα σύνδεσης με το δίκτυο
από την πρίζα!
Προσοχή!
Όταν αλλάζετε το δίσκο του πριονιού να φοράτε
προστατευτικά γάντια! Κίνδυνος τραυματισμού!
• Περιστρέψτε την κεφαλή της μηχανής (4) προς τα
πάνω.
• Λασκάρετε τη βίδα (e) του βραχίονα οδήγησης (37),
ώστε να είναι ελεύθερος και να μπορεί να στραφεί
προς τα κάτω.
• Πιέστε τον μοχλό απασφάλισης (3). Αναδιπλώστε
την προστασία του δίσκου του πριονιού (5) προς
τα επάνω τόσο, μέχρι να βρίσκεται η εσοχή στην
προστασία του δίσκου (5) πάνω από τη βίδα
φλάντζας (29).
• Με το ένα χέρι τοποθετήστε το κλειδί άλλεν (d) στη
βίδα της πατούρας (29).
• Κρατήστε σταθερά το κλειδί Άλεν (d) και κλείστε
αργά το προστατευτικό λάμας πριονιού, έως ότου
αυτό να είναι σε επαφή με το κλειδί Άλεν.
• Πιέστε γερά τη φραγή του άξονα του πριονιού (31)
και στρίψτε τη βίδα της φλάντζας (29) αργά και
ριστερόστροφα. Μετά από το πολύ μία περιστροφή
κουμπώνει η φραγή του άξονα του πριονιού (31).
• Με λίγη περισσότερη δύναμη χαλαρώνετε τώρα
δεξιόστροφα τη βίδα της φλάντζας (29).
• Ξεβιδώστε τελείως τη βίδα της φλάντζας (29) και
αφαιρέστε την εξωτερική φλάντζα (30).
• Αφαιρέστε τον δίσκο του πριονιού (6) από την
εσωτερική φλάντζα (32) και τραβήξτε την προς τα
κάτω.
• Καθαρίστε προσεκτικά την βίδα φλάντζας (29), την
εξωτερική φλάντζα (30) και την εσωτερική φλάντζα
(32).
• Τοποθετήστε τον νέο δίσκο του πριονιού (6) στην
αντίστροφή σειρά και σφίξτε τον.
• Προσοχή! Η λοξή πλευρά κοπής των δοντιών δηλ.
η κατεύθυνση περιστροφής του πριονοδίσκου (7),
πρέπει να συμφωνεί με την κατεύθυνση του βέλους
στο περίβλημα.
• Φέρτε το βραχίονα οδήγησης (37) στη θέση του και
σφίξτε πάλι τη βίδα (e).
• Πριν συνεχίσετε την εργασία, να ελέγξετε την άψογη
λειτουργία των συστημάτων ασφαλεάις.
• Προσοχή! Να ελέγχετε μετά από κάθε αλλαγή του
δίσκου του πριονιού (6) εάν κινείται ελεύθερα ο
δίσκος σε κάθετη θέση, καθώς και με κλίση 45°,
στον πάγκο (10).
• Προσοχή! Η αλλαγή και ευθυγράμμιση του
πριονοδίσκου (7) πρέπει να εκτελεσθεί σωστά.
8.11 Λειτουργία λέιζερ (εικ. 3/19/20)
• Ενεργοποίηση: Κινήστε τον διακόπτη
ενεργοποίησης/απενεργοποίησης λέιζερ (34)
στη θέση „1". Στο επεξεργαζόμενο αντικείμενο
προβάλλεται μία γραμμή λαίηζερ, που δείχνει τ την
ακριβή διαδρομή της κοπής.
• Απενεργοποίηση: Κινήστε τον διακόπτη
ενεργοποίησης/απενεργοποίησης λέιζερ (34) στη
θέση „0".
• Αλλαγή της μπαταρίας: Σβήστε το λέιζερ (33).
Απομακρύντε το κάλυμμα της θήκης της μπαταρίας
(36). Αφαιρέστε τις μπαταρίες και αντικαταστήστε τις
με καινούργιες (2 x 1,5 Volt τύπου R03, LR 03 Mic-
ro, AAA). Προσέξτε κατά την τοποθέτηση τη σωστή
θέση των πόλων των μπαταριών. Ξανακλείστε τη
θήκη μπαταριών (35).
8.12 Προσαρμογή του λέιζερ (Fig. 21)
Εάν το λέιζερ (33) δεν δείχνει πλέον τη σωστή γραμμή
κοπής, μπορείτε να το ρυθμίσετε σωστά. Για το σκοπό
αυτό ανοίξτε τις βίδες (38) και ρυθμίστε το λέιζερ με
ελαφριά πλευρική μετατόπιση έτσι, ώστε η ακτίνα λέιζερ
να πέφτε στα δόντια της πριονολάμας (6).
9. Μεταφορά
• Ξανασφίξτε τη χειρολαβή ασφάλισης (26) και
σταθεροποιήστε τον περιστρεφόμενο πάγκο (14).
• Χειριστείτε τον μοχλό απομαντάλωσης (3), πιέστε
την κεφαλή της μηχανής (4) προς τα κάτω και
ασφαλίστε με μπουλόνι ασφάλισης (23). Τώρα το
πριόνι είναι μανδαλωμένο στην κατώτερη θέση.
• Ασφάλιση της λειτουργία έλξης του πριονιού με τη
βίδα ασφάλισης για οδήγηση έλξης (20) στην πίσω
θέση.
• Να μεταφέρετε τη μηχανή μαζί με τον πάγκο
εργασίας (15).
• Για τη νέα συναρμολόγηση της μηχανής
ακολουθήστε τη διαδικασία που περιγράφεται στο
εδάφιο 7.1.
10. Συντήρηση
m Προσοχή! Πριν από κάθε ρύθμιση, συντήρηση ή
επισκευή, αποσυνδέετε το φις από την πρίζα!
Γενικά μέτρα συντήρησης
Σκουπίζετε περιστασιακά με ένα πανί ρινίσματα και
σκόνη από το εργαλείο. Λαδώνετε μία φορά τον μήνα
τα περιστρεφόμενα μέρη για παράταση της διάρκειας
ζωής του εργαλείου. Μην λαδώνετε τον κινητήρα.
Για τον καθαρισμό των πλαστικών, μην χρησιμοποιείτε
καυστικά υλικά.
Επιθεώρηση ψηκτρών
Ελέγχετε τις ψήκτρες σε ένα καινούργιο εργαλείο μετά
τις πρώτες 50 ώρες λειτουργίας ή όταν τοποθετούνται
καινούργιες ψήκτρες. Μετά τον πρώτο έλεγχο, ελέγχετε
κάθε 10 ώρες λειτουργίας.
GR/CY 135
