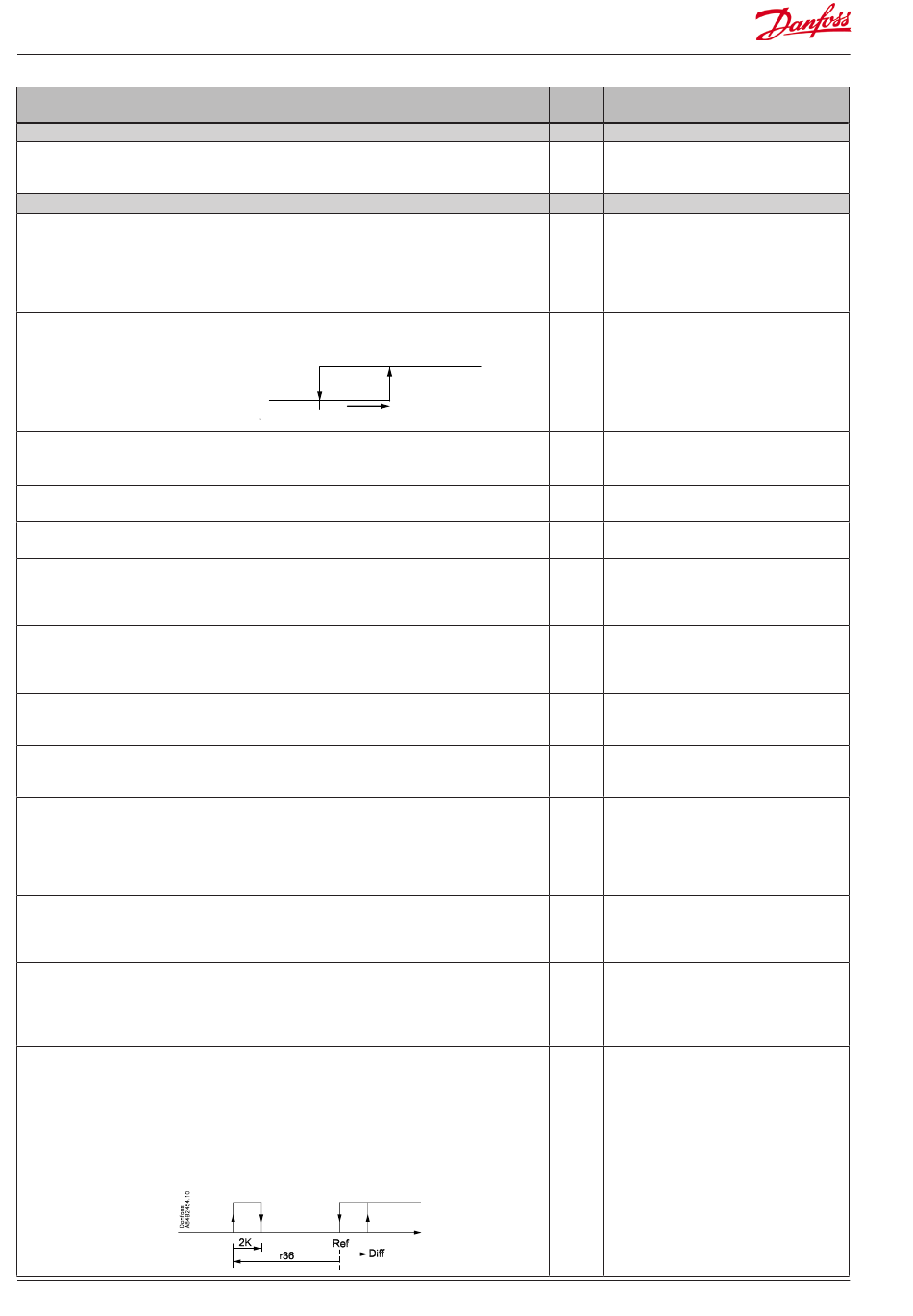

Funktionsübersicht
Funktion
Normalbild
Normalerweise wird der Temperaturwert eines der beiden Thermostatfühler, S3 oder
S4, oder ein Mischwert von beiden Messungen angezeigt.
Das Verhältnis wird in o17 festgelegt.
Thermostat
Sollwert
Es wird gemäß dem hier eingestellten Wert + einer eventuellen Verschiebung gere-
gelt. Der Wert wird durch Betätigung der mittleren Taste eingestellt.
Der eingestellte Wert lässt sich sperren oder mit den Einstellungen in r02 und r03 auf
einen Bereich begrenzen.
Der aktuelle Sollwert ist in "u28 Temp ref" ersichtlich.
Differenz
Steigt die Temperatur auf einen Wert größer als der Sollwert + eingestellte Differenz,
wird das Verdichterrelais aktiviert. Fällt die Temperatur unten ein eingestellten Soll-
wert, wird es wieder deaktiviert.
Sollwertbegrenzung
Der Sollwert-Einstellbereich des Reglers kann verkleinert werden, damit sich kein zu
großer oder zu kleiner Wert - der Schaden zur Folge haben könnte - einstellen lässt.
Um die Einstellung eines zu hohen Sollwerts zu vermeiden, wird ein max. zulässiger
Sollwert angegeben.
Um die Einstellung eines zu niedrigen Sollwerts zu vermeiden, wird ein min. zulässi-
ger Sollwert angegeben.
Korrektur der Temperaturanzeige am Display
Ist die Temperatur bei den Waren und die an den Regler gemeldete Temperatur
nicht gleich, lässt sich eine Offsetjustierung der am Display angezeigten Temperatur
vornehmen.
Temperatureinheit
Hier wird festgelegt, ob das Display die Temperatur in °C oder in °F anzeigen soll.
Korrektur des Signals von S4 (S
Kompensationsmöglichkeit bei langer Fühlerleitung oder bei anwendung von PTC
Fühlern.
Korrektur des Signals von S3 (S
Kompensationsmöglichkeit bei langer Fühlerleitung oder bei anwendung von PTC
Fühlern.
Start/Stopp der Kühlung
Mit dieser Einstellung lässt sich die Kühlung starten, stoppen oder es kann eine ma-
nuelle Übersteuerung der Ausgänge zugelassen werden.
Ein Start/Stopp der Kühlung kann auch über eine externe Kontaktfunktion, die am DI
Eingang angeschlossen ist, vorgenommen werden.
Bei gestoppter Kühlung wird "Standby Alarm" gegeben.
Nachtanhebungswert
Die Thermostatreferenz wird der Sollwert + diesem Wert, sobald der Regler auf Nacht-
betrieb wechselt. (Wähle einen negativen Wert, wenn der Sollwert abgesenkt werden
soll.)
Wahl des Thermostatfühlers S4%
Hier den Fühler definieren, den der Thermostat in der Regelung anwenden soll.
S3, S4 oder eine Kombination von beiden.
Mit der Einstellung 0% wird nur S3 verwendet. Mit 100% wird nur S4 verwendet.
(Bei Anwendung = 9 muss ein S3-Fühler eingesetzt werden.)
Heizfunktion
Die Funktion benutzt die Abtauheizung zur Anhebung der Raumtemperatur. Die
Funktion tritt bei einer definierten Differenztemperatur (r36) unterhalb des aktuellen
Sollwerts in Kraft und schaltet mit einer Differenz von 2 Grad wieder ab. Es wird mit
100 % des Signals vom S3-Fühler geregelt. Die Lüfter sind während des Heizens in
Betrieb. Bei aktiver Türfunktion stoppen Lüfter und Heizfunktion sobald die Tür geöff-
net wird. Bei Anwendung dieser Funktion sollte auch ein externer Sicherheitsschalter
vorgesehen werden, um eine Überhitzung des Heizwiderstands zu verhindern.
Denken Sie daran, D01 auf elektrische Abtauung einzustellen.
8
Ref.
Dif.
)
out
)
in
Manual RS8GC303 © Danfoss 1-2016
Para-
Parameter bei Bedienung über Da-
meter
tenkommunikation
Display air (u56)
Thermostat control
Cutout °C
r01
Differential
r02
Max cutout °C
r03
Min cutout °C
r04
Disp. Adj. K
r05
Temp. unit
°C=0. / °F=1
(Die Einstellung in AKM ist immer °C
ungeachtet die Einstellung)
r09
Adjust S4
r10
Adjust S3
r12
Main Switch
1: Start
0: Stop
-1: Manuel
r13
Night offset
r15
Ther. S4 %
r36
HeatStartRel
AK-CC 250A
