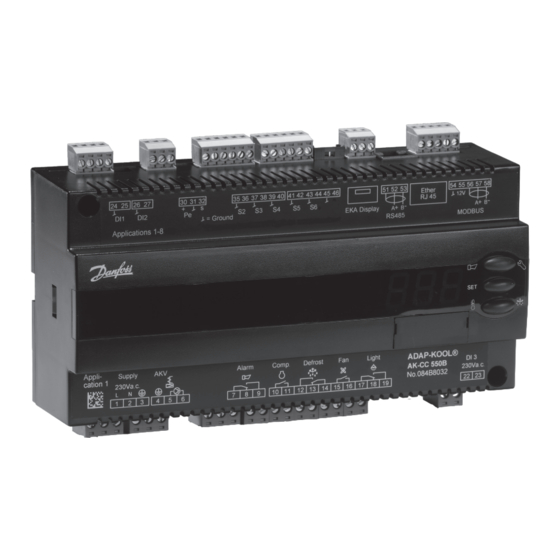

- Seite 1 Regler für Kühlmöbelregelung AK-CC 550B Manual...
-
Seite 2: Inhaltsverzeichnis
• Integrierte MODBUS-Kommunikation mit der Möglichkeit, nach- Möbel beispiele träglich eine LonWorks-/DANBUSS-karte zu montieren. Inhalt Bedienung ......................26 Menüübersicht ....................28 Einführung ......................2 Anschlüsse ......................32 Wirkungsweise ....................4 Daten ........................34 Anwendungen....................12 Bestellung ......................35 Funktionsübersicht ..................15 Manual RS8GL203 © Danfoss 01-2013 AK-CC 550B... - Seite 3 Es gibt für jede Kühlsektion eigene Alarmgrenzen und Alarmver- zögerungen. Displayanzeige für jede Sektion. Software Update AK-CC 550B wurde Ende 2012 auf die Softwareversion 1.6 aktualisiert. Die Aktualisierung bezieht sich in erster Linie auf die Anwendungen 6, 9 und 10.
-
Seite 4: Temperaturregelung
Man kann für die Alarmtemperatur Minimal- und Maximalgrenzen sowie Zeitverzögerungen einstellen. Für den Alarm bei Temperaturüberschreitung kann eine längere Zeitverzö- gerung eingestellt werden. Diese ist aktiv nach Abtauen, Möbel- reinigung, Möbel-shutdown oder Inbetriebnahme. Manual RS8GL203 © Danfoss 01-2013 AK-CC 550B... -
Seite 5: Möbelreinigung
Durch diese Funktion wird das AKV-Ventil geschlossen und alle Ausgänge werden ausgeschaltet. Das Kühlmöbel wird wie der „Hauptschalter“ ausgeschaltet, jedoch ohne einen „A45-Standby-Alarm“. Diese Funktion kann über einen Schalter am DI-Eingang oder eine Einstellung in der Datenübertragung aktiviert werden. AK-CC 550B Manual RS8GL203 © Danfoss 01-2013... - Seite 6 Alle angeführten Methoden lassen sich willkürlich anwenden — wird eine davon aktiv, startet die Abtauung. Stop der Abtauung Eine Abtauung kann auf zwei Weisen gestoppt werden:: • Zeit • Temperatur (mit Zeit als Sicherheit). Manual RS8GL203 © Danfoss 01-2013 AK-CC 550B...
- Seite 7 Schmelzintervall im Bereich –5 °C bis 10 °C ge- automatisch von der Systemeinheit aktualisiert. legen hat. Die Kühlung wird anschließend während der eingestell- ten Schmelzdauer gestoppt. Der Reif wird abgetaut, wonach sich der Luftdurchsatz und damit die Verdampferleistung wesentlich verbessern. AK-CC 550B Manual RS8GL203 © Danfoss 01-2013...
-
Seite 8: Rahmenheitzung
Leistung dem in 088 angegebenen Wert. Taupunkt Im Bereich zwischen den beiden Taupunktwerten wird der Regler die Leistung, die der Rahmenheizung zugeführt werden muss, regeln. Während des Abtauvorgangs Während des Abtauvorgangs wird die Rahmenheizung immer 100% eingeschaltet sein. Manual RS8GL203 © Danfoss 01-2013 AK-CC 550B... -
Seite 9: Beleuchtungsfunktion
Rollo geschlossen ist. Ein Nachtrollo ist offen, wenn die Gehäusereinigungsfunktion aktiviert wird. Eine Einstellung kann definieren dass das Nachtrollo offen ist wenn "r12" (main switch) auf AUS eingestellt wird. (siehe o98). AK-CC 550B Manual RS8GL203 © Danfoss 01-2013... -
Seite 10: Zwangsschließung
Heizthermostat hat denselben Wert wie für das Kühlthermostat. Wärme Um zu verhindern, dass sich das Heizthermostat bei kurzfristigem Unterschreiten der Lufttemperatur einschaltet, kann eine Zeitverzögerung eingestellt werden, wann vom Kühlen zum Heizen gewechselt wird. Manual RS8GL203 © Danfoss 01-2013 AK-CC 550B... -
Seite 11: Übersteuerung
Der Regler verfügt über eine Reihe von Funktionen, die zusammen mit der Übersteuerungsfunktion im Mastergateway / Systemmanager benutzt werden können. Funktion durch Datenkommunikation Funktion in gateway/system manager Benutzte Parameter in AK-CC 550B Abtaustart Abtaukontrolle / Zeitplan / Abtaugruppe --- Def start... -
Seite 12: Anwendungen
Funktionen und damit Ein- und Ausgänge. Anwendung 1-4 Standardanwendungen. Dies ist für Standardanwendungen, bei denen der entscheidende Unterschied nur in den verschiede- nen Kombinationen folgender Funktionen/Ausgän- ge liegt: • Alarm • Rahmenheizung • Verdichter • Licht Manual RS8GL203 © Danfoss 01-2013 AK-CC 550B... - Seite 13 Zwei Kühlsektionen – ein Abtauausgang Diese Anwendung ist für Kühlmöbel mit einem Ventil, einem Verdampfer und zwei Kühlsektionen. Alarmüberwachung und Ablesung am Display erfolgen dann individuell über "S3" Fühler in jeder Kühlsektion. Separate Produktfühler können angeschlossen werden. AK-CC 550B Manual RS8GL203 © Danfoss 01-2013...
- Seite 14 Schilder. Links auf den Schildern ist die Nummer angegeben. Verwenden Sie das Schild mit der aktuellen Nummer. Eines der unteren Schilder gilt sowohl für die Anwendung 4 als auch die 10. Manual RS8GL203 © Danfoss 01-2013 AK-CC 550B...
-
Seite 15: Funktionsübersicht
Hier den Fühler definieren, den der Thermostat in der Regelung anwenden soll. S3, S4 oder eine Kombination von beiden. Mit der Einstellung 0% wird nur S3 verwendet. Mit 100% wird nur S4 verwendet. AK-CC 550B Manual RS8GL203 © Danfoss 01-2013... - Seite 16 Alarme werden nicht erscheinen, wenn die Einstellung auf Max-Wert gewählt wird. Verzögerung eines DI1-Alarms AI.Delay DI1 Ein unterbrochener/geschlossener Eingang gibt Alarm, wenn die Verzögerungszeit über- schritten ist. Die Funktion ist in o02 festgelegt. Manual RS8GL203 © Danfoss 01-2013 AK-CC 550B...
- Seite 17 Das Abtaurelais ist, so lange die Abtauung läuft, angezogen. 2 = Gas Abtau-Stopptemperatur Def. Stop Temp Die Abtauung stoppt bei einer gegebenen Temperatur, die mit einem Fühler gemessen wird (der Fühler ist in d10 zu konfigurieren). Der Temperaturwert ist einzustellen. AK-CC 550B Manual RS8GL203 © Danfoss 01-2013...
-
Seite 18: Lüfter-Starttemperatur
Bei Einstellung = 0 ist die Funktion nicht wirksam. Verzögerung beim Stoppen der Wärme im Abtropfbecken Drip Tray del Die Zeit gilt vom Stoppen des Abtauvorgangs aufgrund von Zeit oder Temperatur bis das Heizelement im Abtropfbecken unterbrochen werden soll. Manual RS8GL203 © Danfoss 01-2013 AK-CC 550B... -
Seite 19: Adaptive Abtauung
Sind alle t01 bis t16 = 0, werden von der Uhr keine Abtauungen gestartet. Echtzeituhr Die Uhr muss nur eingestellt werden, wenn keine Datenübertragung vorliegt. Im Fall eines Stromausfalls von weniger als vier Stunden wird die Uhrfunktion gespeichert. Uhr: Stundeneinstellung Uhr: Minuteneinstellung Uhr: Datumseinstellung Uhr: Monatseinstellung AK-CC 550B Manual RS8GL203 © Danfoss 01-2013... - Seite 20 34=R427A. 35=R438A. 36=XP10. 37=R407F. Warnung: Falsch gewähltes Kältemittel kann zur Beschädigung des Verdichters führen. Andere Kältemittel: Hier wird Einstellung 13 gewählt und anschließend müssen über AKM drei Faktoren -Ref.Fac a1, a2 und a3 eingestellt werden. Manual RS8GL203 © Danfoss 01-2013 AK-CC 550B...
- Seite 21 Zur Anwendung der Funktion muss Kennwort 1 (o05) auch eingegeben werden. Als Werkseinstellung speichern Mit dieser Funktion wird die aktuelle Einstellung des Reglers als neue Grundeinstellung festge- legt (die frühere Werkseinstellung wird überschrieben). AK-CC 550B Manual RS8GL203 © Danfoss 01-2013...
- Seite 22 Welche Gruppen die das Alarmrelais aktivieren soll muss mit ein Zahlenwert, der die Summe der Gruppen ist, die aktiviert werden sollen. (z.B. Ein Wert von 5 wird alle Hochtemperaturalarme und alle Fühlerfehler aktivieren) Manual RS8GL203 © Danfoss 01-2013 AK-CC 550B...
- Seite 23 Gemessene Temperatur für Alarm Thermostat für B Sektion Display air B Lufttemperatur. Gewichtet S3 + S4 Temp. für B Sektion *) Nicht alle werden angezeigt. Es wird nur die Funktion angezeigt, die zur gewählten Anwendung gehört. AK-CC 550B Manual RS8GL203 © Danfoss 01-2013...
-
Seite 24: Betriebszustand
*) Notkühlung tritt bei fehlendem Signal von einem festgelegten S3- oder S4-Fühler in Kraft. Die Regelung setzt mit einer durchschnittlich registrierten Schaltfrequenz fort. Es finden sich zwei registrierte Werte — einer für Tagbetrieb und einer für Nachtbetrieb. Manual RS8GL203 © Danfoss 01-2013 AK-CC 550B... - Seite 25 Die Wichtigkeit der einzelnen Alarme kann mit einer Einstellung definiert werden. Die Einstellung muss in der Gruppe "Alarm Primärziele" vorgenom- men werden Einstellung von Einstellung von Wahl Alarmrelais Sende über Keine Hoch Tief-Hoch System manager AKM (AKM destination) Netzwerk Hoch Mittel Tief Nur Log Unterbrochen AK-CC 550B Manual RS8GL203 © Danfoss 01-2013...
-
Seite 26: Bedienung
3. Die mittlere Taste betätigen um den Einstellvorgang abzu- schliessen. Ablesen derTemperatur am Abtaufühler (Oder Produktfühler, wenn in o92 gewählt.) • Die untere Taste kurz betätigen Manueller start oder stop einer Abtauung • Die untere Taste für etwa 4 Sekunden betätigen. Manual RS8GL203 © Danfoss 01-2013 AK-CC 550B... -
Seite 27: Hilfstabelle Für Einstellungen (Quick-Setup)
Türfunktion (=2) Fühlersignal für Displayanzeige. S4% (017) Anmerkung: Für Anwendung 9 und 10 wird die Fühlergewichtung für die Fühler S3/S4 für Thermostat, Alarmthermostat und Ablesung am Display nicht verwendet, weil die Fühleranwendungen vordefiniert sind. AK-CC 550B Manual RS8GL203 © Danfoss 01-2013... -
Seite 28: Menüübersicht
1/EL Abtaumethode 0°C 50°C Abtau-Stoptemperatur 0 hrs/Off 240 hrs Interval zwischen Abtaustarten Max. Abtaudauer 0 min. 360 min. Zeitverzögerung an der Abtaueinschaltung bei Aufstart 0 min. 240 min. 0 min. 60 min. Abtropfzeit Manual RS8GL203 © Danfoss 01-2013 AK-CC 550B... - Seite 29 7=R13b1. 8=R23. 9=R500. 10=R503. 11=R114. 12=R142b. 13= . 14=R32. 15=R227. Benutzerdefiniert 16=R401A. 17=R507. 18=R402A. 19=R404A. 20=R407C. 21=R407A. 22=R407B. 23=R410A. 24=R170. 25=R290. 26=R600. 27=R600a. 28=R744. 29=R1270. 30=R417A. 31=R422A. 32=R413A. 33=R422D. 34=R427A. 35=R438A. 36=XP10. 37=R407F. AK-CC 550B Manual RS8GL203 © Danfoss 01-2013...
- Seite 30 Welche Gruppen die das Alarmrelais aktivieren soll muss mit ein Zahlenwert, der die Summe der Gruppen ist, die aktiviert werden sollen. (z.B. Ein Wert von 5 wird alle Hochtemperaturalarme und alle Fühlerfehler aktivieren) Manual RS8GL203 © Danfoss 01-2013 AK-CC 550B...
- Seite 31 Lufttemperature in Sektion B *) Lässt sich nur bei gestoppter Regelung einstellen (r12=0) **) Lässt sich manuell steuern, jedoch nur bei r12= -1 ***) Mit Zugangscode2 wird der Zugang zu diesen Menüs begrenzt AK-CC 550B Manual RS8GL203 © Danfoss 01-2013...
-
Seite 32: Anschlüsse
Datenkommunikationen muss dann auf eine der anderen (der Bedarf entweder an einem S3 oder einem S4 kann in der Arten erfolgen.) Konfiguration abgewählt sein) S5, Abtaufühler, wird am Verdampfer platziert Versorgungsspannung S6, Produktfühler. 230 V a.c. Manual RS8GL203 © Danfoss 01-2013 AK-CC 550B... -
Seite 33: Funkenstörung
Heißgas / Dränventil Temperaturanstieg oder Flüssigkeitsdurchlauf im Verdampfer. Zwischen Klemme 13 und 14 besteht im Normalbetrieb eine Danfoss übernimmt keine Haftung für Waren oder Anlagenteile, Verbindung. die in Folge der o.g. Fehler beschädigt werden. Bei der Installation Zwischen Klemme 12 und 14 besteht eine Verbindung, wenn obliegt es dem Monteur, die gegen die obigen Fehler nötigen... -
Seite 34: Daten
* DO3 und DO4 sind 16 A Relais. DO2, DO5 und DO6 sind 8 A Relais. Max. Belastung darf nicht überschritten werden. Der Messwert des Druckmessumformers kann von bis zu zehn Reglern empfangen werden. Manual RS8GL203 © Danfoss 01-2013 AK-CC 550B... -
Seite 35: Bestellung
