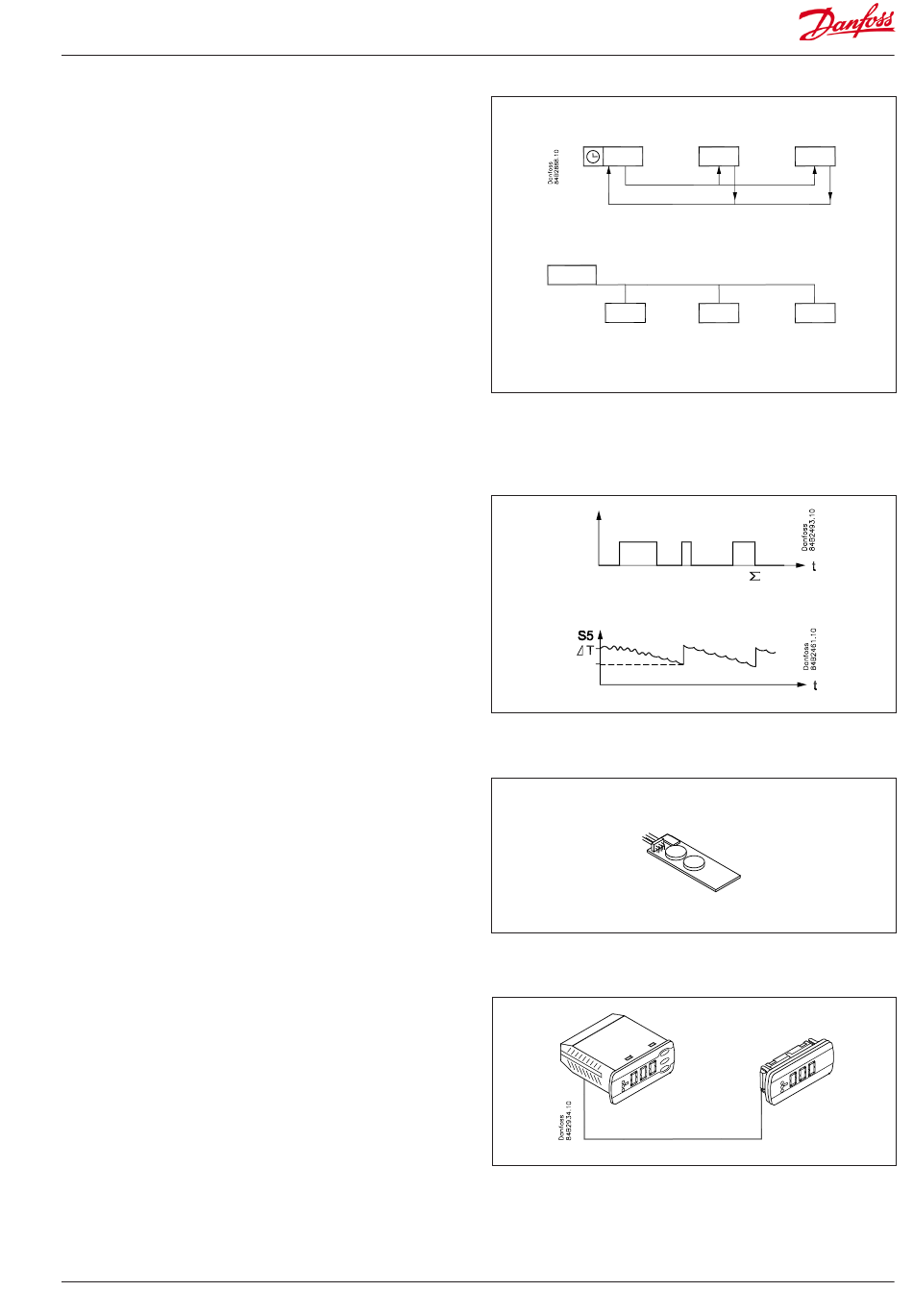

Koordinierte Abtauung
Es stehen zwei Methoden zur Verfügung, um eine koordinierte
Abtauung vornehmen zu können. Entweder über Verbindungska-
bel zwischen den Reglern oder mittels Datenkommunikation.
Verbindungskabel
Einer der Regler ist als steuernde Einheit zu konfigurieren, in die
gegebenenfalls ein Batteriemodul eingebaut werden kann, um
ein Backup der Uhr zu sichern. Nach einem Abtaustart erfolgt
auch in allen übrigen Reglern ein Abtaustart. Nach der Abtauung
gehen die einzelnen Regler in eine Warteposition über. Wenn sich
alle in Warteposition befinden, wird auf Kühlung gewechselt.
(Bei Abtaubedarf an nur einem Ort der Gruppe, folgen alle ande-
ren nach.)
Abtauung mittels Datenkommunikation
Alle Regler werden mit einem Datenkommunikationsmodul aus-
gestattet, und die Abtauung wird über die Übersteuerungsfunkti-
on eines Systemmanagers koordiniert.
Abtauung nach Bedarf
1. Abhängig von der Kühlzeit
Überschreitet die Summe aller Kühlzeiten eine festgelegte Dau-
er, wird eine Abtauung eingeleitet.
2. Temperaturabhängig
Der Regler verfolgt stets die Temperatur bei S5.
Zwischen zwei Abtauungen sinkt die S5-Temperatur, je mehr
der Verdampfer vereist. (der Verdichter ist über längere Zeit
in Betrieb und zieht die S5-Temperatur weiter nach unten).
Überschreitet die Temperatur eine eingestellte zulässige
Abweichung, wird die Abtauung gestartet.
Diese Funktion funktioniert nur in 1:1-Anlagen.
Zusatzmodul
Der Regler lässt sich, falls die Anwendung dies erfordert, mit
einem Einsteckmodul aufrüsten.
Der Regler ist standardmäßig mit einem Modulsteckplatz ausge-
stattet, sodass das Modul nur eingeschoben werden muss.
Batteriemodul
Das Modul sichert die Spannungsversorgung des Reglers, falls die
Netzspannung länger als vier Stunden ausfallen sollte. Die Uhr-
funktion lässt sich damit unter Stromausfall sicherstellen.
Externes Display
Der Regler kann an einen externen Display angeschlossen wer-
den, aber nur, wenn er nicht in einem Netzwerk betrieben wird.
Der Regler darf dabei nicht an die Datenkommunikation auf eine
Systemmanager-Zentraleinheit geschaltet werden.
Ein Display-Typ EKA 163A oder 164A kann angeschlossen werden.
Bei EKA 164A kann die Bedienung sowohl an externen Display
sowie direkt am Regler ausgeführt werden.
