Anschließen
6.7 Serielle Schnittstelle
6.7

Serielle Schnittstelle

Informationen zur seriellen Schnittstelle

• Das Gerät verfügt zum Anschluss der seriellen Schnittstelle über eine M12-Schnittstelle: A-
kodiert, 5-polig, weiblich.
• Über die serielle Schnittstelle können Sie direkt per RS232-Verbindung (115200 8N1) auf das
CLI des Geräts zugreifen, ohne eine IP-Adresse zu vergeben.
• Der Zugang zum Gerät ist auch unabhängig von den Ethernet-Ports möglich.
• Um die serielle Schnittstelle mit dem PC zu verbinden, benötigen Sie ein Kabel mit M12-
Stecker und 9-poliger Sub-D-Buchse. Sie können das Anschlusskabel für die serielle
Schnittstelle als Zubehör bestellen.
• Im Lieferzustand ist die Abdeckung für die serielle Schnittstelle am Gehäuse befestigt, siehe
"Geräteansichten (Seite 28)".
Position und Belegung

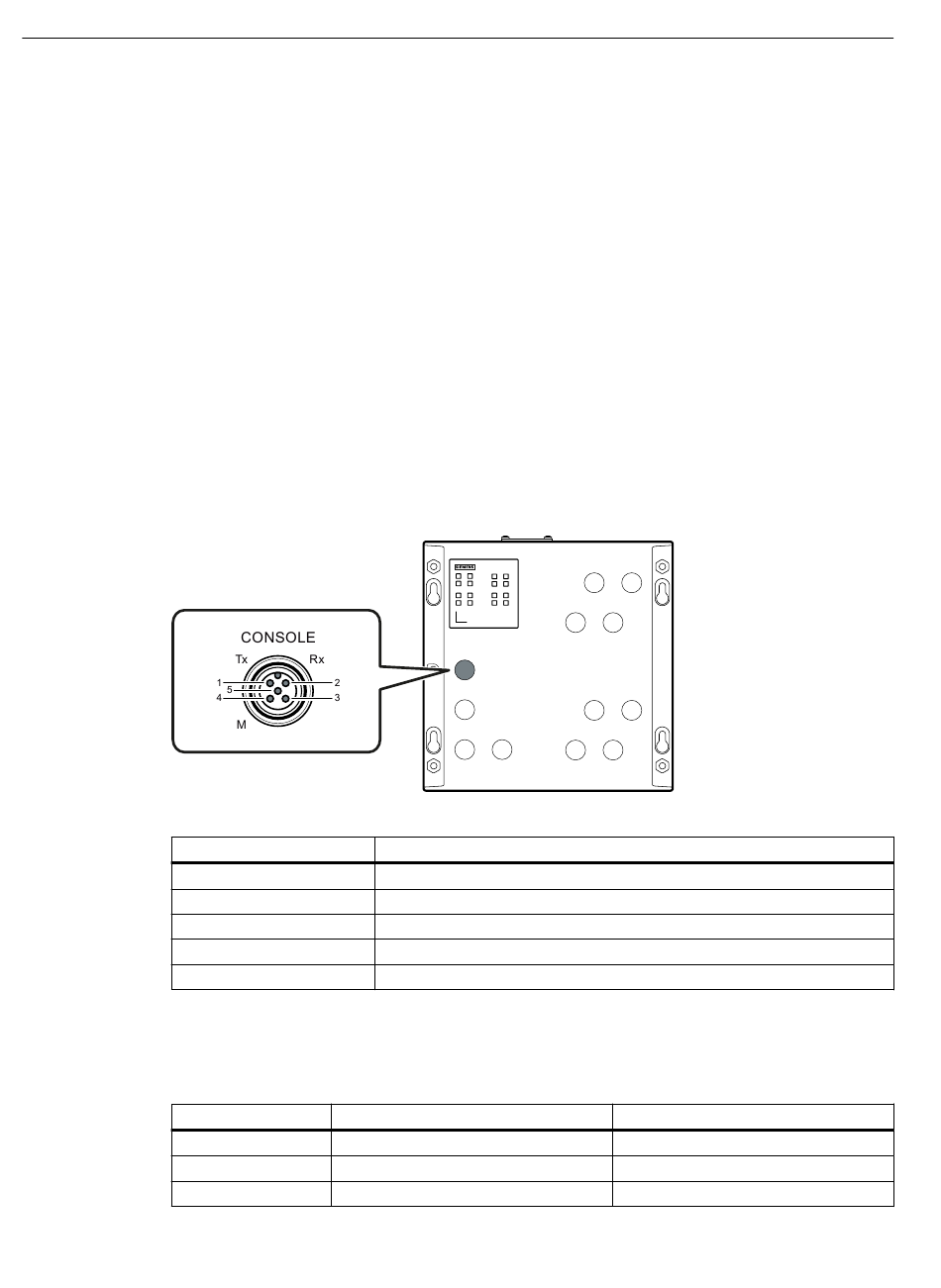

Bild 6-4
Pin-Nummer
1
2
3
4
5

Belegung des Anschlusskabels

Das im Kapitel "Zubehör" aufgeführte Anschlusskabel ist wie folgt belegt:
Pin-Nummer
1
2
3
76
Position und Pinbelegung der seriellen Schnittstelle am Beispiel des SCALANCE XP208
Belegung
Tx (Transmit Data)
Rx (Receive Data)
internal use only (do not connect)
M (Signal Ground)
internal use only (do not connect)
Belegung M12-Stecker
Tx (Transmit Data)
Rx (Receive Data)
-
Belegung Sub-D-Buchse
-
Rx (Receive Data)
Tx (Transmit Data)
