ACHTUNG
Beschädigung des Geräts durch Überspannung
Sowohl der DC 54 V-Ausgang als auch der DC 24 V-Ausgang sind als L-kodierte M12-Buchsen
ausgeführt. Achten sie beim Anschließen der Spannungen auf die korrekte Zuordnung. Die
Versorgung eines Geräts mit zu hoher Spannung kann das Gerät beschädigen.
Um die Spannungsversorgung anzuschließen, gehen Sie wie folgt vor:
1. Verwenden Sie zum Anschluss an den DC 54 V-Ausgang Kupferkabel der Kategorie AWG 15
oder Kabel mit einem Querschnitt ≥ 1,5 mm
2. Verbinden Sie Stecker und Buchse. Achten Sie dabei auf die korrekte Arretierung.
3. Drehen Sie die Rändelschraube fest (Drehmoment 1 Nm).
DC 24 V-Ausgang
ACHTUNG
Beschädigung des Geräts durch Überspannung
Sowohl der DC 54 V-Ausgang als auch der DC 24 V-Ausgang sind als L-kodierte M12-Buchsen
ausgeführt. Achten sie beim Anschließen der Spannungen auf die korrekte Zuordnung. Die
Versorgung eines Geräts mit zu hoher Spannung kann das Gerät beschädigen.
Um die Spannungsversorgung anzuschließen, gehen Sie wie folgt vor:
1. Verwenden Sie zum Anschluss an den DC 24 V-Ausgang Kupferkabel der Kategorie AWG 18
oder Kabel mit einem Querschnitt ≥ 0,75 mm
2. Verbinden Sie Stecker und Buchse. Achten Sie dabei auf die korrekte Arretierung.
3. Drehen Sie die Rändelschraube fest (Drehmoment 1 Nm).
SCALANCE XP-200
Betriebsanleitung, 02/2023, C79000-G8900-C428-10

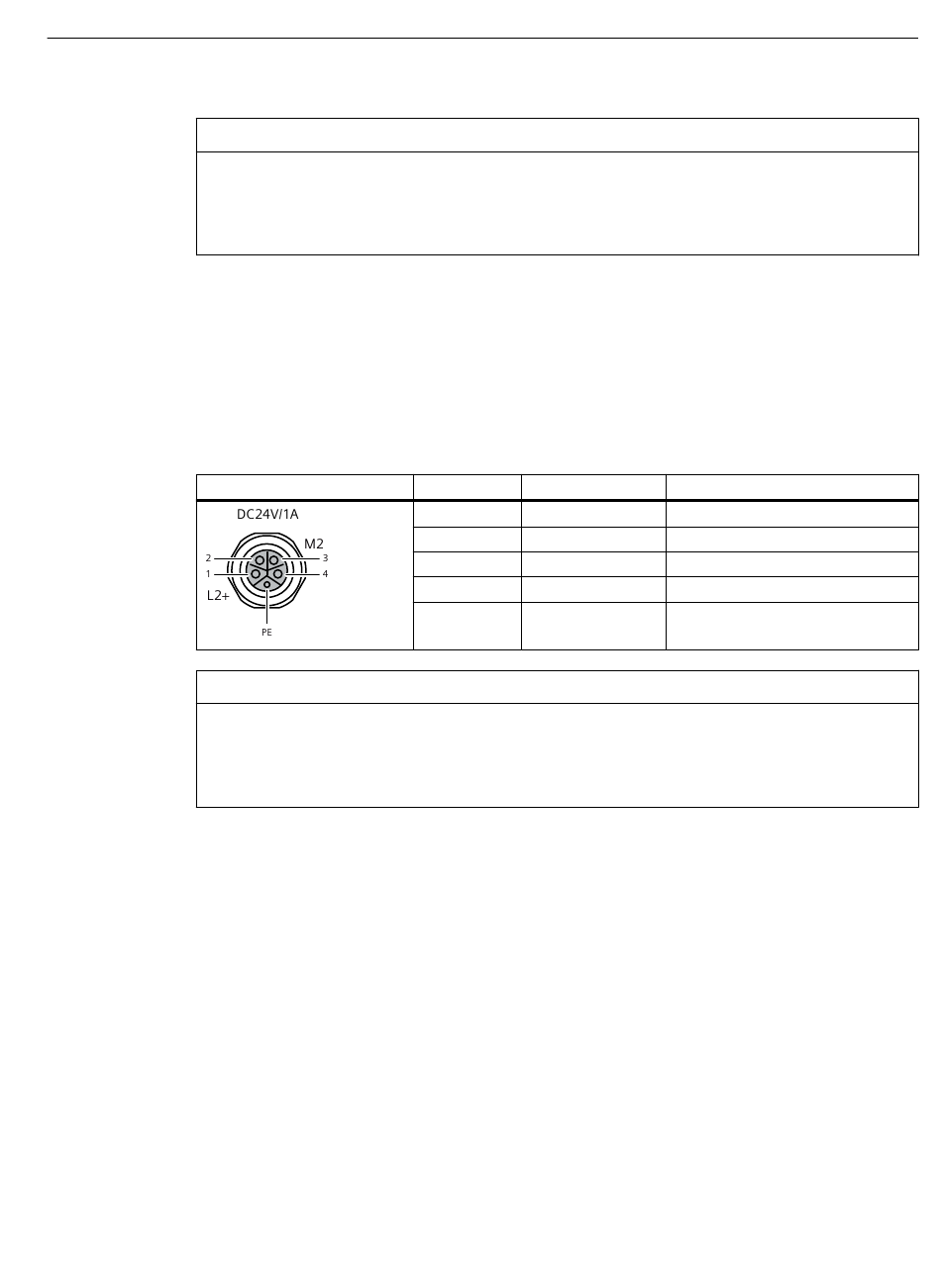

6.5 Die Spannungsversorgung SCALANCE PSP9230PoE anschließen
2
Pin-Nummer Kontakt
1 L2+
2 Nicht anschließen
3 M2
4 Nicht anschließen
PE Nicht anschließen
2
Anschließen
Belegung
DC 24 V
-
Masse
-
-
