Maßzeichnungen
9.1
Maßzeichnungen SCALANCE XP-200
Hinweis
Die Maße sind in mm angegeben.

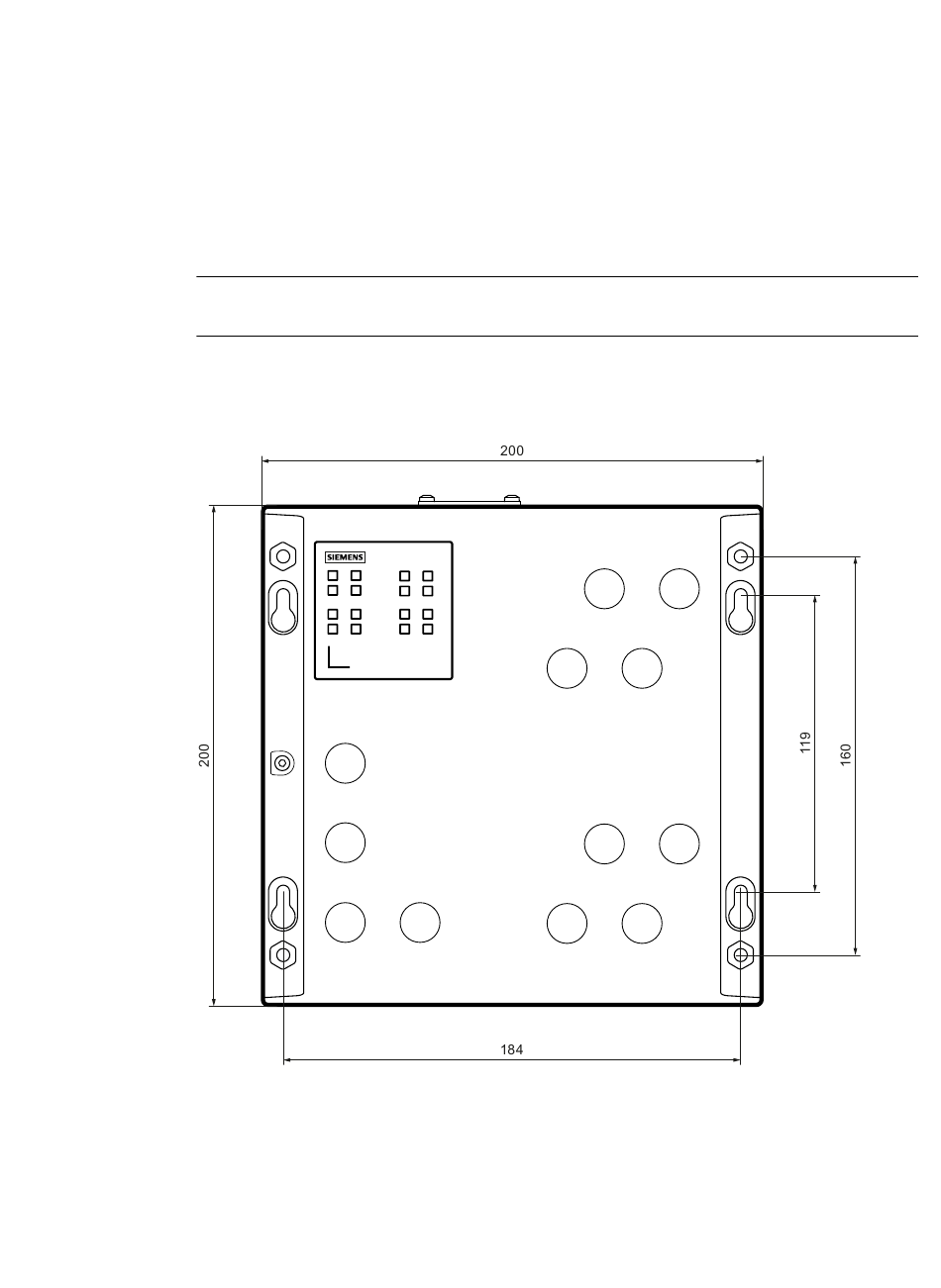

Vorderansicht für SCALANCE XP208
Bild 9-1
SCALANCE XP-200
Betriebsanleitung, 02/2023, C79000-G8900-C428-10
Breite, Höhe und Maße für die Wandmontage
9
91
