4.2.4
SCALANCE XP216PoE EEC

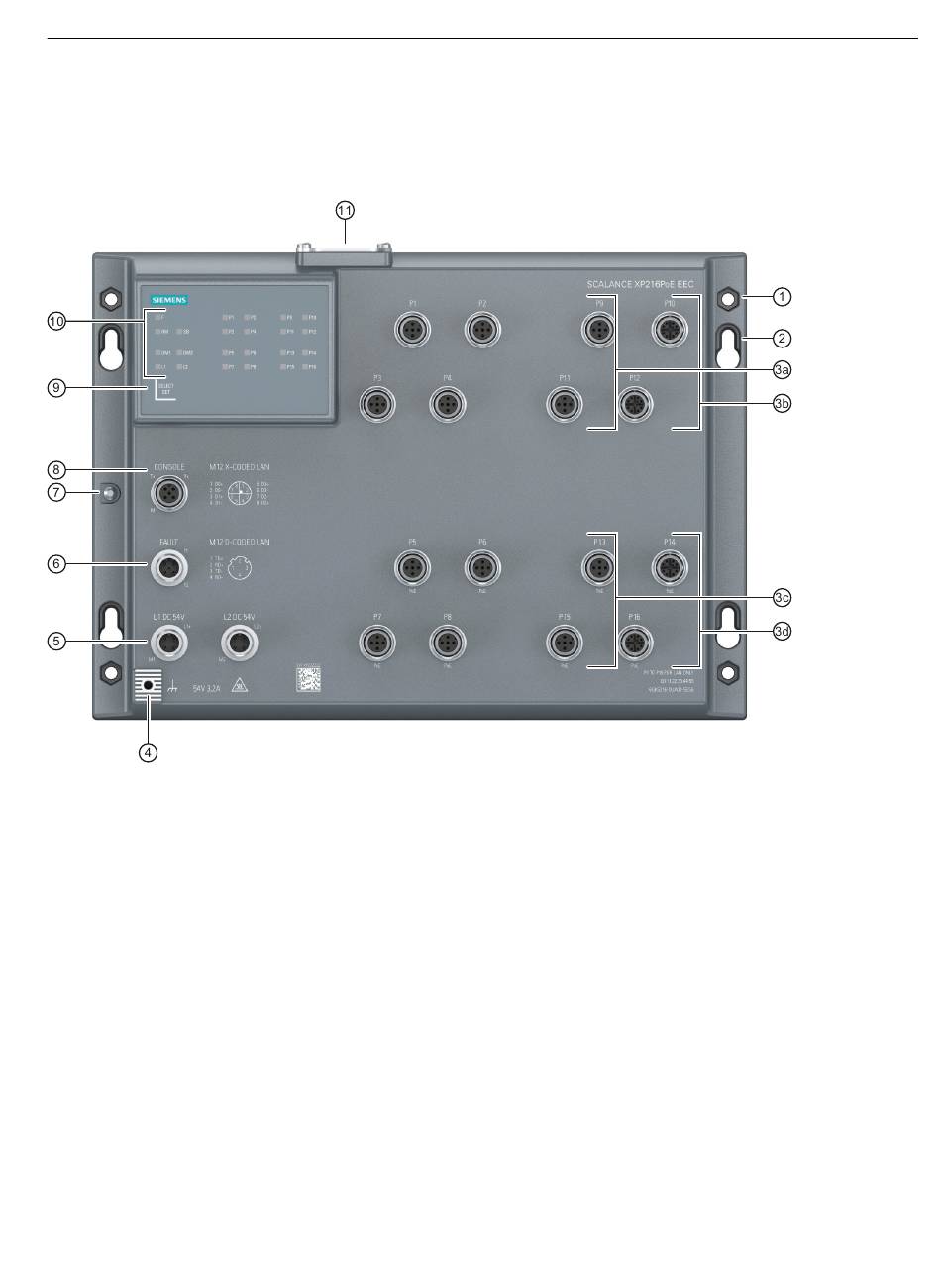

Die nachfolgende Abbildung gibt einen Überblick über die Komponenten des
SCALANCE XP216PoE EEC.
①
Aussparung für Sechskantmuttern
②
Schlüsselloch-Aufhängevorrichtung
③
a
Ethernet-Ports für Fast-Ethernet (P1 - P4, P9 und P11)
b Ethernet-Ports für Gigabit-Ethernet (P10 und P12)
c
Ethernet-Ports für Fast-Ethernet und PoE (P5 - P8, P13 und P15)
d Ethernet-Ports für Gigabit-Ethernet und PoE (P14 und P16)
④
Erdungspunkt
⑤
Spannungsversorgung (redundant)
⑥
Meldekontakt
⑦
Befestigungsstelle für die Abdeckung der seriellen Schnittstelle
⑧
Serielle Schnittstelle
⑨
Taster "SELECT/SET"
⑩
LED-Anzeige
⑪
Abdeckung für:
•
C-PLUG-Schacht
•
Taster "RESET"
SCALANCE XP-200
Betriebsanleitung, 02/2023, C79000-G8900-C428-10
Gerätebeschreibung
4.2 Geräteansichten
31
