Montage und Demontage
5.6 Montage der Spannungsversorgung PSP9230PoE
5.6.3

Einen SCALANCE XP216 auf der SCALANCE PSP9230PoE montieren

Um einen SCALANCE XP216 auf einer SCALANCE PSP9230PoE zu montieren, gehen Sie wie folgt
vor:

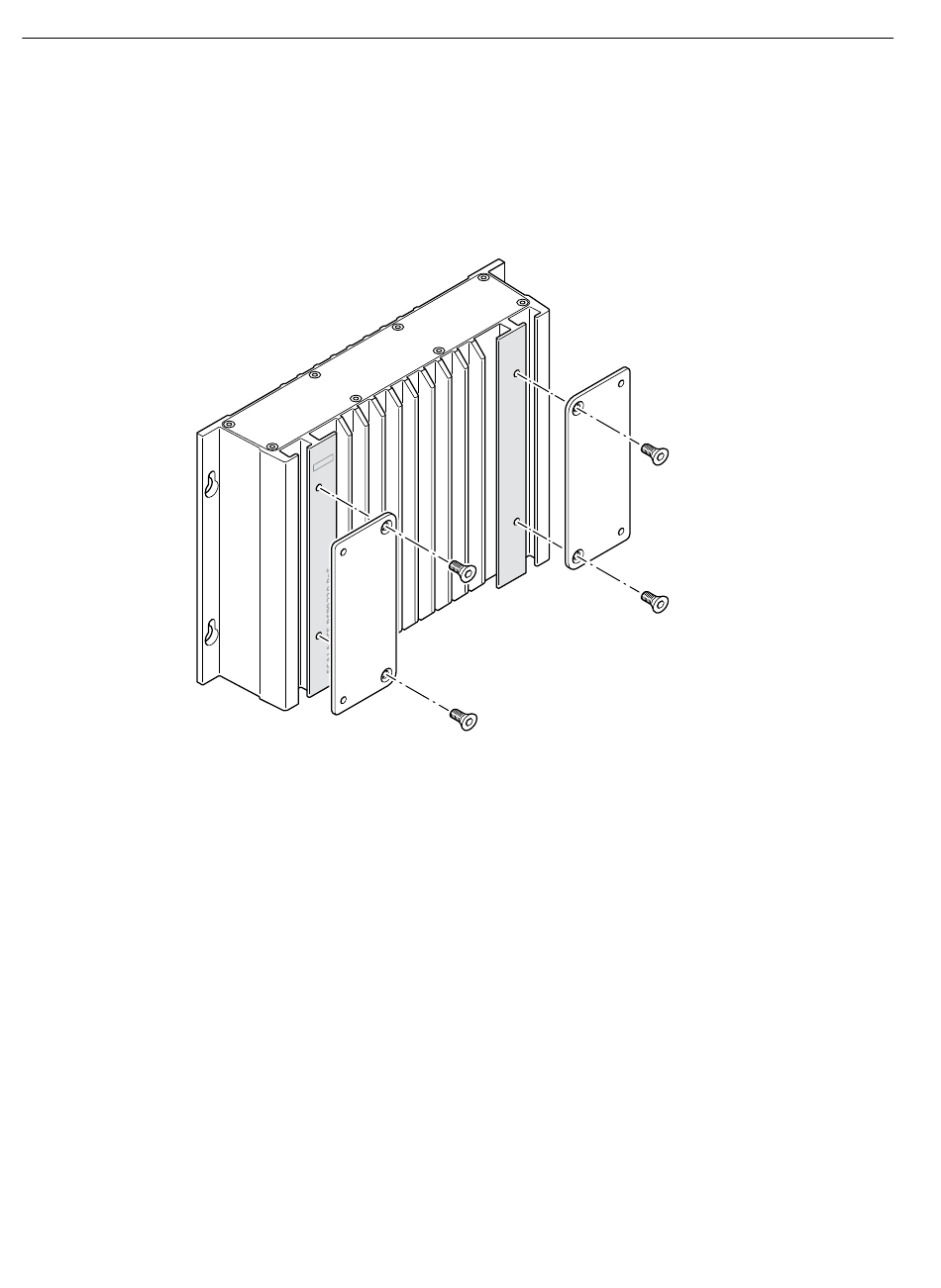

1. Schrauben Sie die Adapterbleche in der dargestellten Lage auf die Spannungsversorgung
(Anzugsdrehmoment 3 Nm). Die vier Senkkopfschrauben M5 x 16 nach ISO 14581 gehören
zum Lieferumfang der SCALANCE PSP9230PoE.
2. Montieren Sie den SCALANCE XP216 mit vier Schrauben M5 x 20 (maximaler
Kopfdurchmesser 9,5 mm, Anzugsdrehmoment 3 Nm) auf der SCALANCE PSP9230PoE.
58
s
Betriebsanleitung, 02/2023, C79000-G8900-C428-10
SCALANCE XP-200
