Anschließen
6.2 Industrial Ethernet
Gigabit-Ethernet

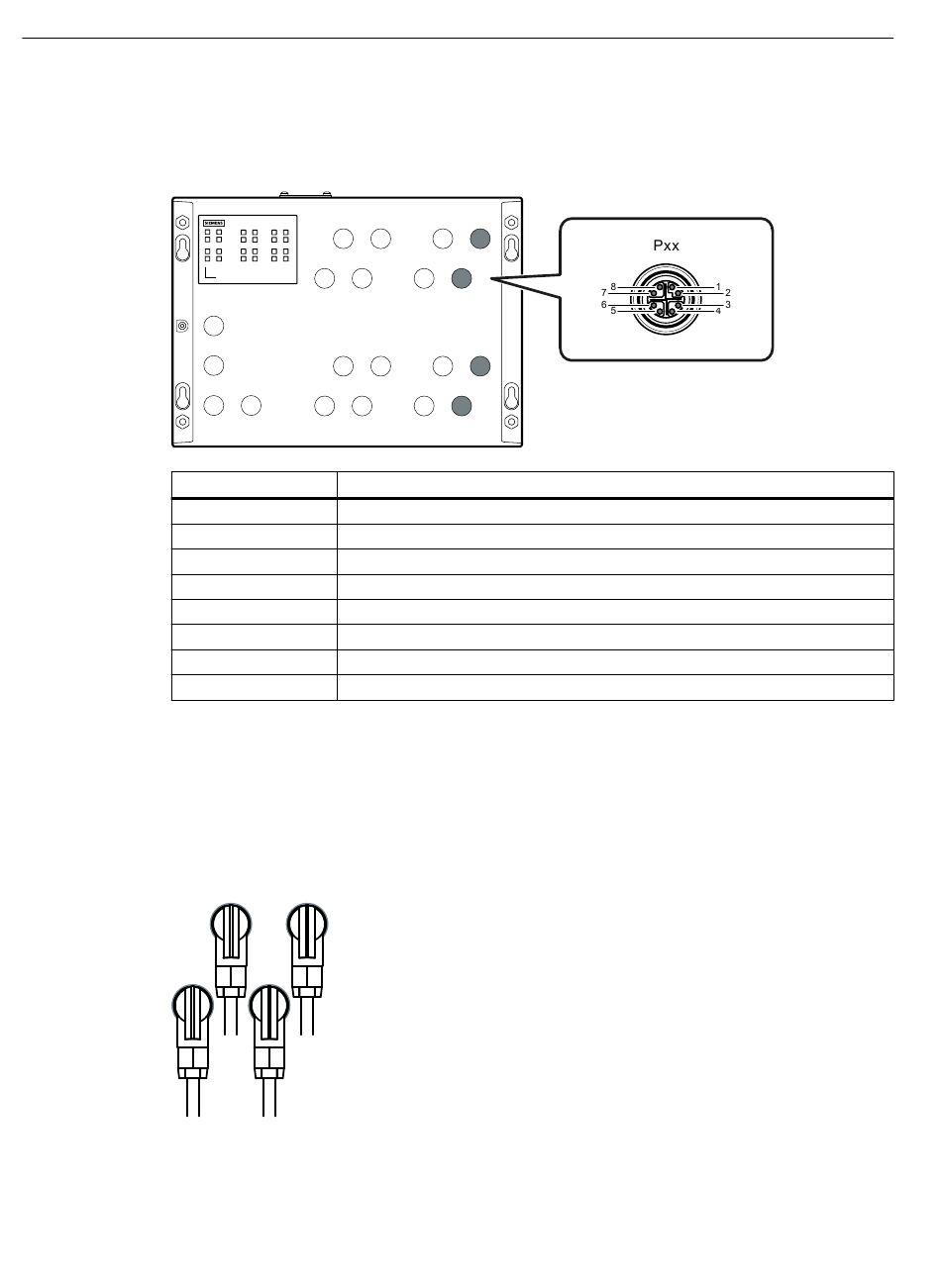

Das Gerät verfügt zum Anschluss an Industrial Ethernet mit 10/100/1000 MBit/s über
folgende M12-Schnittstellen: X-kodiert, 8-polig, weiblich.
Pin-Nummer
1
2
3
4
5
6
7
8
Ethernet-Ports anschließen
1. Verbinden Sie Stecker und Buchse. Achten Sie dabei auf die korrekte Arretierung.
2. Drehen Sie die Rändelschraube fest (Drehmoment 1 Nm).
Um einen geordneten Kabelabgang zu ermöglichen, können Sie gewinkelte M12-Stecker wie
folgt anordnen:
66
Belegung
D0+
D0-
D1+
D1-
D3+
D3-
D2-
D2+
