Position und Belegung

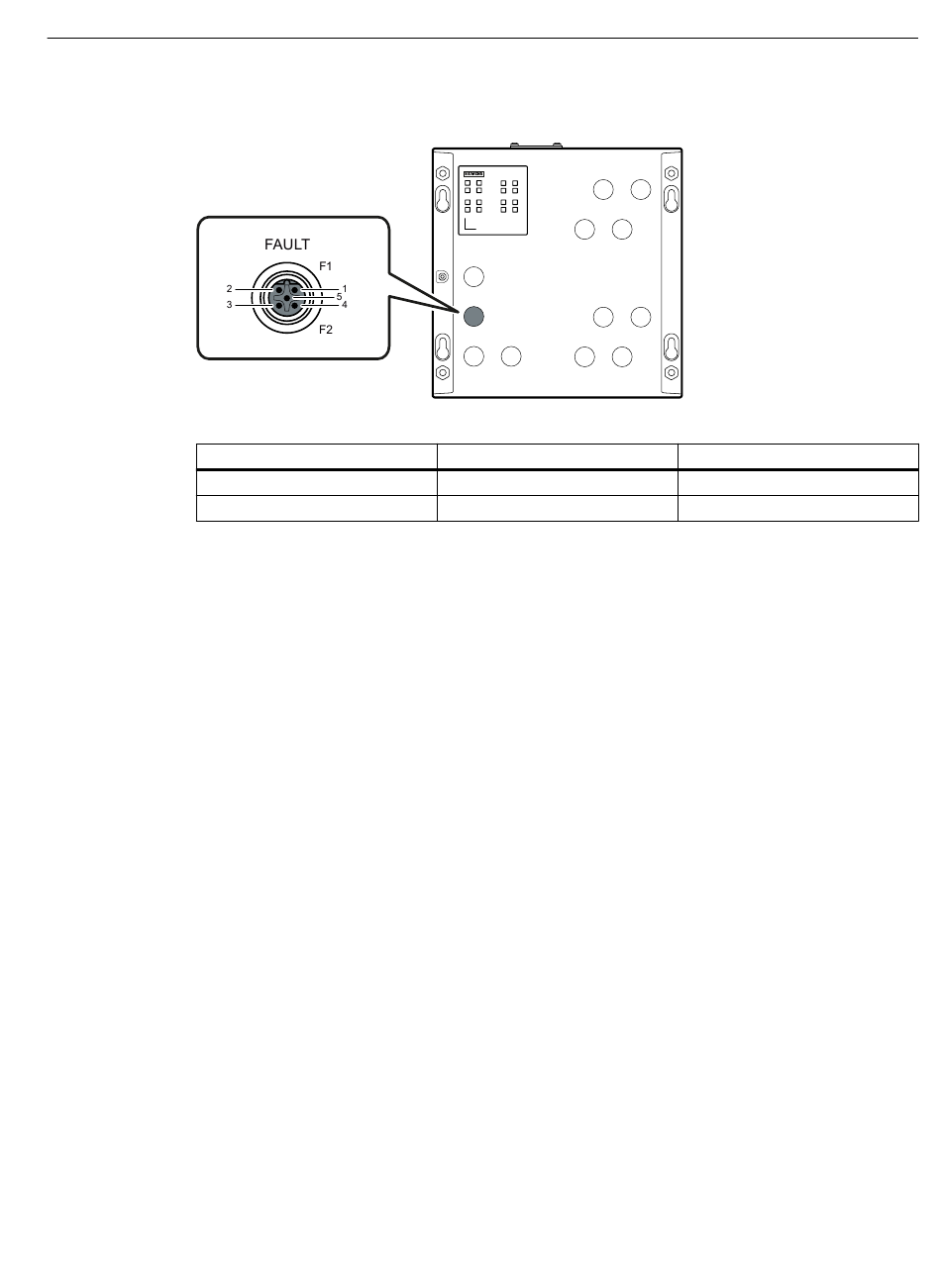

Bild 6-3
Pin-Nummer
1
4

Signalisierung von Fehlern

• Die Signalisierung von Fehlern durch den Meldekontakt ist synchron zur Fehler-LED "F", siehe
Kapitel "LED "F" (Seite 33)".
Alle Fehler, die die Fehler-LED "F" anzeigt (frei konfigurierbar), werden auch vom
Meldekontakt signalisiert.
• Wenn ein interner Fehler auftritt, leuchtet die Fehler-LED "F" und der Meldekontakt öffnet.
• Wenn Sie einen Kommunikationsteilnehmer an einem nicht überwachten Port anschließen
bzw. abklemmen, führt dies nicht zu einer Fehlermeldung.
• Der Meldekontakt bleibt offen, bis eines der folgenden Ereignisse eintritt:
– Der Fehler wird behoben.
– Der aktuelle Zustand wird in die Fehlermaske als neuer Sollzustand übernommen.
Meldekontakt anschließen
1. Verbinden Sie Stecker und Buchse. Achten Sie dabei auf die korrekte Arretierung.
2. Drehen Sie die Rändelschraube fest (Drehmoment 1 Nm).
SCALANCE XP-200
Betriebsanleitung, 02/2023, C79000-G8900-C428-10
Position des Meldekontakts am Beispiel des SCALANCE XP208
Kontakt
F1
F2
Anschließen
6.6 Meldekontakt
Belegung
Fehlerkontakt 1
Fehlerkontakt 2
