Gerätebeschreibung
4.5 Taster SELECT/SET
Position

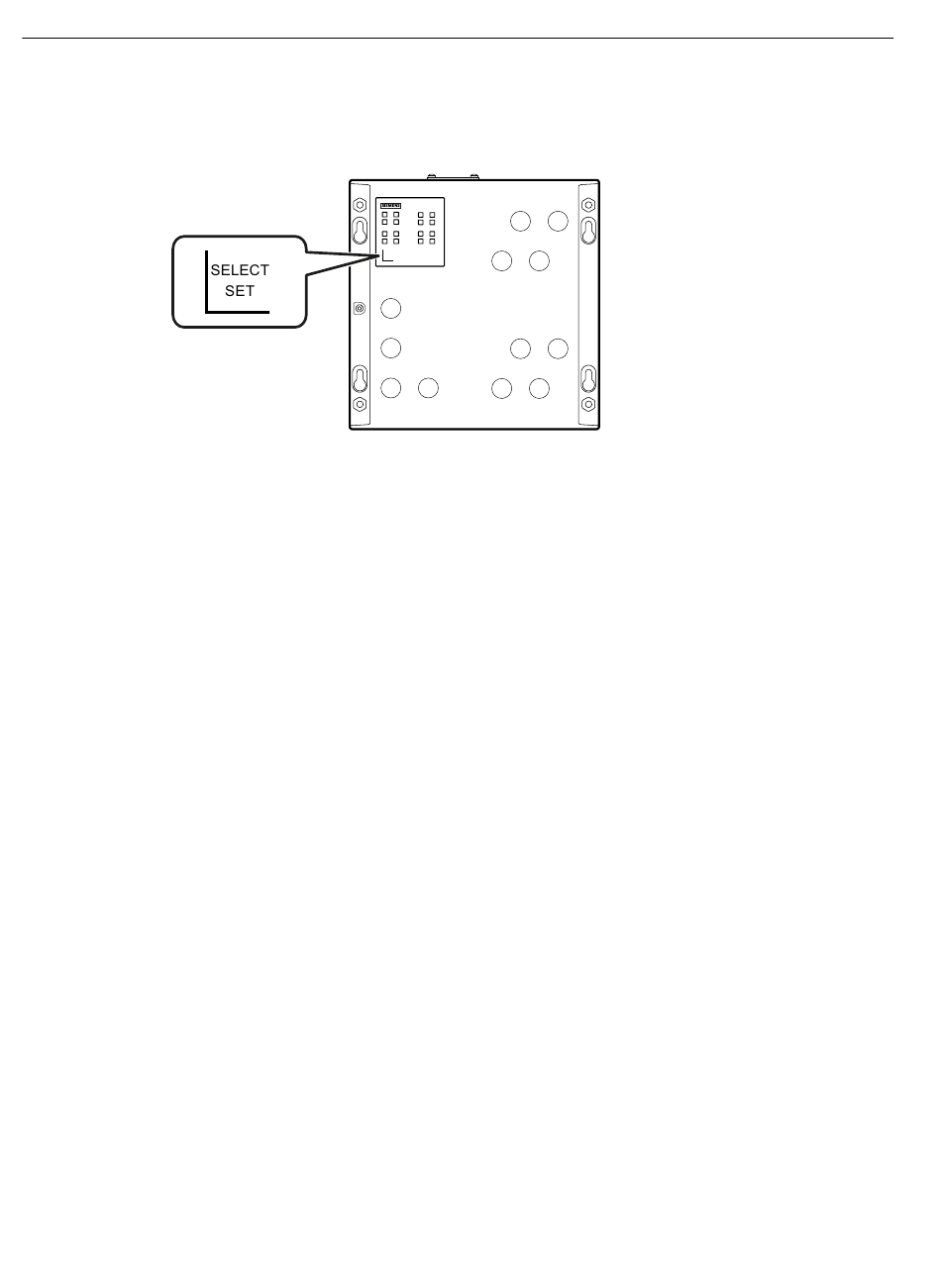

Auf der Front des SCALANCE XP-200 befindet sich der Taster "SELECT/SET".
Bild 4-2
Anzeigemodus einstellen
Um den gewünschten Anzeigemodus einzustellen, drücken Sie den Taster "SELECT/SET".
Detailinformationen zu den Anzeigemodi finden Sie im Kapitel "LEDs "DM1" und "DM2"
(Seite 33)".

Meldemaske definieren

Mit der Meldemaske legen Sie einen individuellen "Gutzustand" der angeschlossenen Ports und
der Spannungsversorgung fest. Abweichungen von diesem Zustand werden als Fehler
angezeigt.
Die Überwachung neu gesteckter Verbindungen konfigurieren Sie über die Projektierung.
Um die Meldemaske zu definieren, gehen Sie wie folgt vor:
1. Schalten Sie in den Anzeigemodus D.
Der Anzeigemodus D ist aktiv, wenn die LEDs "DM1" und "DM2" grün leuchten.
Wenn ein anderer Anzeigemodus aktiv ist, müssen Sie den Taster "SELECT/SET" mehrmals
kurz drücken, bis die LEDs "DM1" und "DM2" grün leuchten.
2. Halten Sie den Taster "SELECT/SET" für 5 Sekunden gedrückt.
Nach 2 Sekunden beginnen die LEDs "DM1" und "DM2" für 3 Sekunden zu blinken.
Gleichzeitig gehen die Port-LEDs nacheinander an.
Nachdem Sie den Taster 5 Sekunden gedrückt haben, sind die aktuellen Einstellungen als
"Gutzustand" gespeichert.
Wenn Sie den Taster vor Ablauf der 5 Sekunden loslassen, bleibt die bisherige Meldemaske
erhalten.
40
Taster SELECT/SET
Betriebsanleitung, 02/2023, C79000-G8900-C428-10
SCALANCE XP-200
