• Die Spannungsversorgung ist hochohmig mit dem Gehäuse verbunden, um einen erdfreien
Aufbau zu ermöglichen. Beide Spannungseingänge sind potenzialgebunden.
• Verwenden Sie zum Verdrahten der Funktionserde Kupferkabel der Kategorie AWG 18 oder
Kabel mit einem Querschnitt ≥ 0,75 mm².
Position und Belegung
Bild 6-2
Stecker
L1 DC 54 V
L2 DC 54 V
Spannungsversorgung anschließen/trennen
ACHTUNG
Schalten Sie die Spannungsversorgung ab, bevor Sie den Stecker der Spannungsversorgung
anschließen oder trennen.
1. Verbinden Sie Stecker und Buchse. Achten Sie dabei auf die korrekte Arretierung.
2. Drehen Sie die Rändelschraube fest (Drehmoment 1 Nm).
SCALANCE XP-200
Betriebsanleitung, 02/2023, C79000-G8900-C428-10

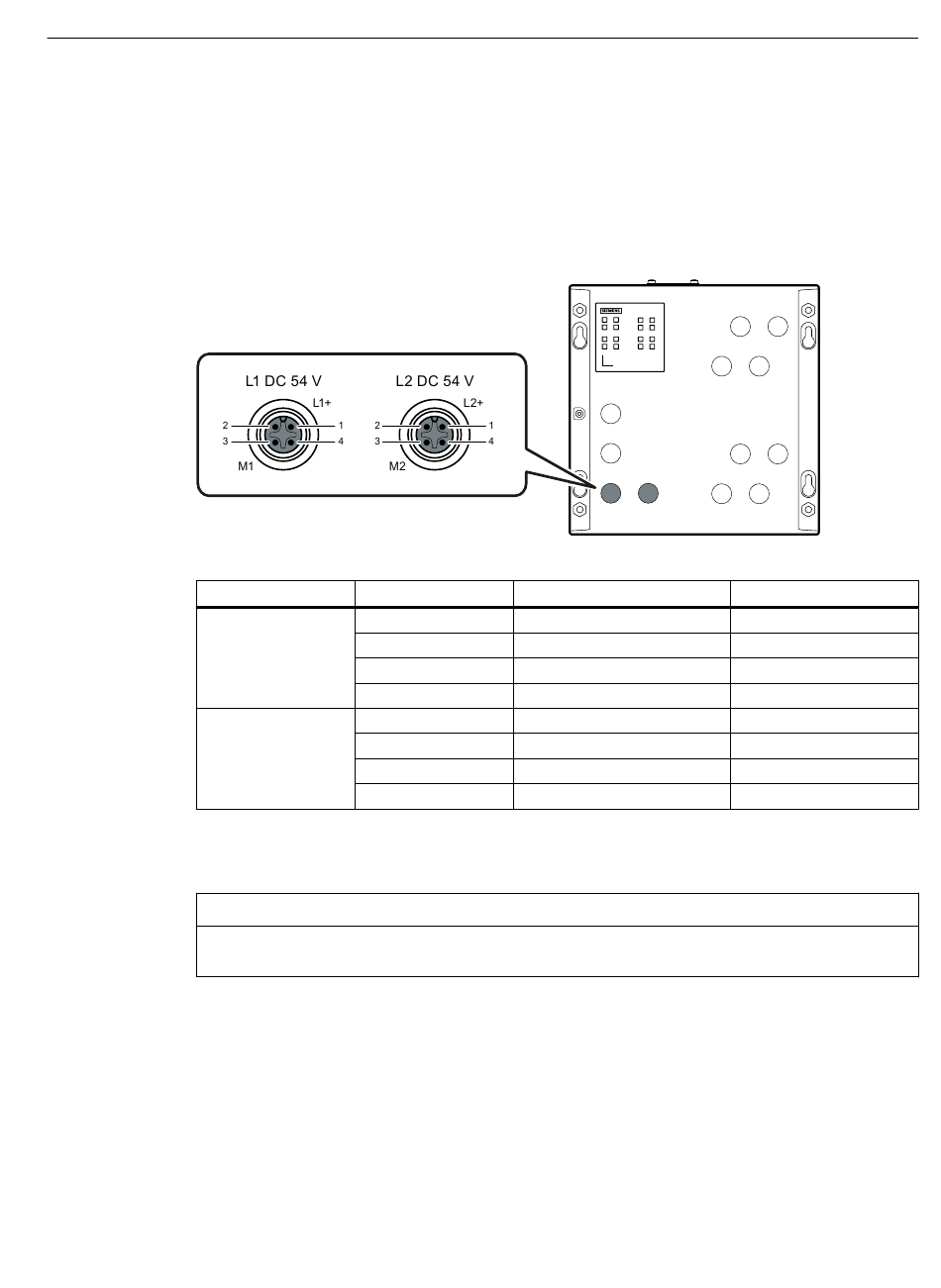

Position der Spannungsversorgung am Beispiel des SCALANCE XP208PoE EEC
Pin-Nummer
1
2
3
4
1
2
3
4
6.4 Spannungsversorgung DC 54 V
Kontakt
L1+
Nicht anschließen
M1
Nicht anschließen
L2+
Nicht anschließen
M2
Nicht anschließen
Anschließen
Belegung
DC 54 V
-
Masse
-
DC 54 V
-
Masse
-
