5.4

Hinterwandmontage

Montage

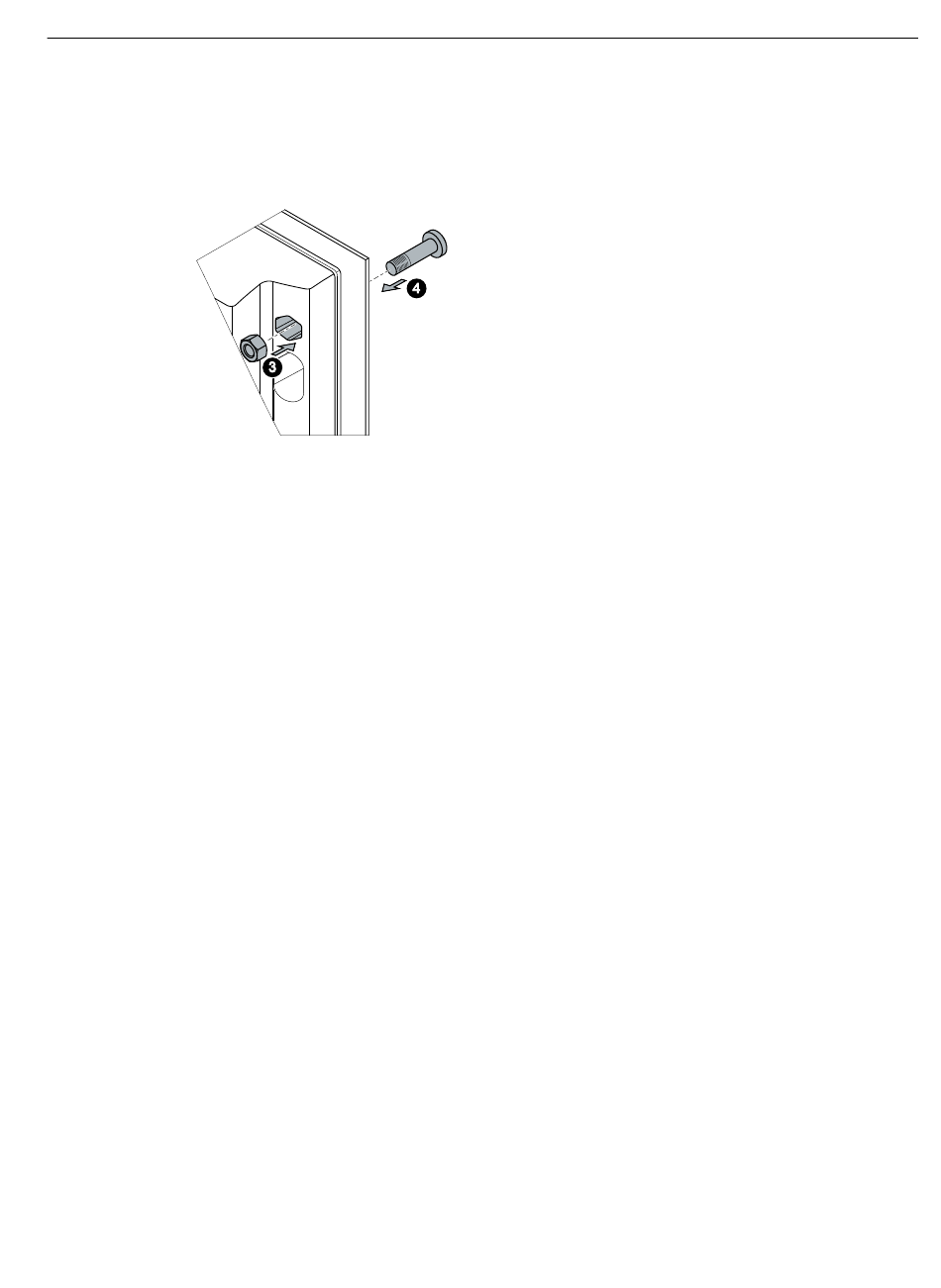

Bild 5-1
Um das Gerät von hinten verschraubt auf einer Wand zu montieren, gehen Sie wie folgt vor:
1. Bereiten Sie die Bohrungen für die Montage vor. Die genauen Abmessungen finden Sie im
Kapitel „Maßzeichnungen (Seite 91)".
2. Bringen Sie die Bohrungen und die Aussparungen für die Sechskantmuttern deckungsgleich
zusammen.
3. Platzieren Sie die Sechskantmuttern in den entsprechenden Aussparungen. Die Muttern
lassen sich in den Aussparungen nicht drehen.
4. Stecken Sie die Schrauben durch die Bohrungen und verschrauben Sie sie mit den Muttern.
5. Montieren Sie die Anschlüsse für die Spannungsversorgung, siehe Kapitel
"Spannungsversorgung (Seite 68)".
6. Montieren Sie die Anschlüsse für den Meldekontakt, siehe Kapitel "Meldekontakt
(Seite 74)".

Demontage

Um das Gerät von der Wand zu demontieren, gehen Sie wie folgt vor:
1. Demontieren Sie alle angeschlossenen Leitungen.
2. Lösen Sie die Schrauben.
