2.3

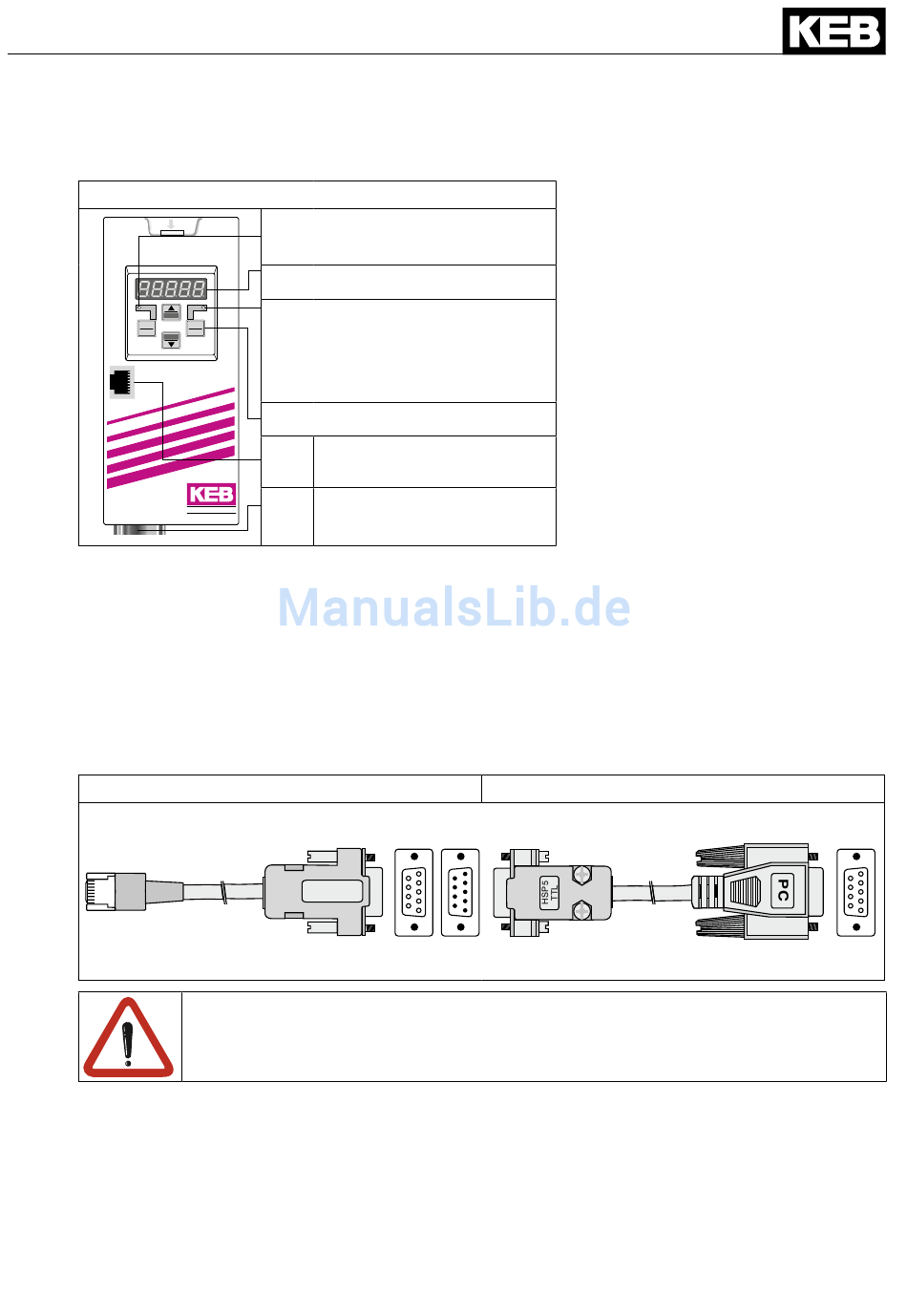

Interfaceoperator (Artikelnummer 00F5060-2000)

Interfaceoperator (Mat.Nr. 00F5060-2000)
START
ENTER
F/R
STOP
X6B
X6C
2.3.1

Beschreibung der Diagnose- und Parametrierschnittstelle X6B

Die HSP5-Schnittstelle (X6B) ermöglicht einen Zugang zum Umrichter für Diagnose- oder
Programmieraufgaben. Die HSP5-Schnittstelle ist als RJ45-Buchse ausgeführt. Die Diag-
noseschnittstelle wird an einen PC über den Adapter (00F50C0-0020) und ein HSP5-Kabel
(00F50C0-0010) angeschlossen. Über die PC-Software KEB COMBIVIS kann nun auf die
Umrichterparameter im Applikationsmodus zugegriffen werden. Die Operator-Parameter
können ebenfalls ausgelesen und eingestellt oder mittels Download parametriert werden.
Erforderliches Zubehör:
00F50C0-0020
Schnittstellenkontrolle
Busbetrieb „LED ein"
5-stellige 7-Segmentanzeige
Betriebs-/Fehleranzeige
FUNC.
SPEED
Normal „LED ein"
Fehler „LED blinkt"
Doppelfunktionstastatur
X6B HSP5 Diagnose- und
Parametrierschnittstelle
X6C RS232/485-Schnittstelle
C O M B I V E R T
X6D
Adapter RJ45/DSub-9
C0F50C0-0020
Das RS232-HSP5-Servicekabel hat einen integrierten Pegelumsetzer. Der An-
schluss eines seriellen Standardkabels würde die PC-Schnittstelle zerstören.
Anschluss und Bedienung
00F50C0-0010
5
1
9 6
6
9
1
5
Der Interfaceoperator entspricht
dem Funktionsumfang des Di-
gitaloperators. Er ist jedoch um
eine serielle RS232/485-Schnitt-
stelle sowie ein Diagnose-/Para-
metrierschnittstelle erweitert.
Wandler HSP5/RS232
5
9
6
1
D - 9
