2.

Anschluss und Bedienung

2.1

Bedienung ohne Operator

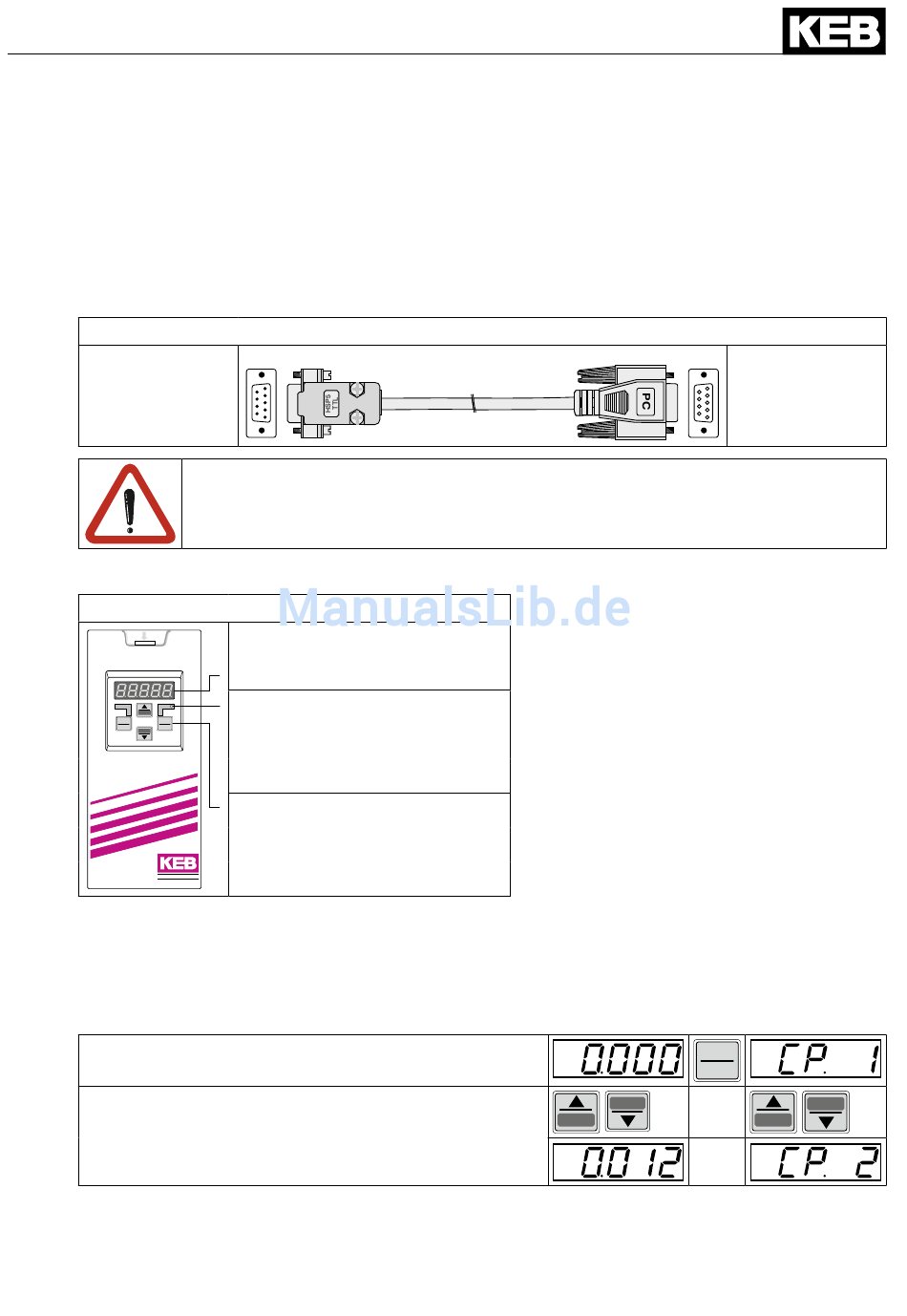

Für die Bedienung des KEB COMBIVERT ohne Operator ist ein spezielles HSP5-Kabel
(Materialnummer 00F50C0-0010) erhältlich. Es wird zwischen der HSP5-Schnittstelle
X4A und einer seriellen RS232-PC-Schnittstelle (COM1 oder COM2) angeschlossen. Die
Bedienung erfolgt über das Programm COMBIVIS.
RS232-HSP5-Umsetzer
Umrichter
2.2

Bedienung mit Digitaloperator

Digitaloperator (Mat.Nr. 00F5060-1100)
START
ENTER FUNC.
F/R SPEED
STOP
C O M B I V E R T
X6C X6D
2.2.1

Tastaturbedienung

2.2.1.1 Parameternummern und /-werte

Beim Einschalten des KEB COMBIVERT F5 erscheint auf der Anzeige der Wert des Kunden-
parameters CP.01.
Mit der Funktionstaste wird zwischen Parameterwert
und Parameternummer gewechselt.
Mit UP (▲) und DOWN (▼) wird die Parameternum-
mer oder bei veränderbaren Parametern der Wert
erhöht / verringert.
1
6
X4A
9
5
Das RS232-HSP5-Servicekabel hat einen integrierten Pegelumsetzer. Der An-
schluss eines seriellen Standardkabels würde die PC-Schnittstelle zerstören.
5-stellige 7-Segmentanzeige
Betriebs-/Fehleranzeige
Normal „LED ein"
Fehler „LED blinkt"
Doppelfunktionstastatur
Anschluss und Bedienung
00F50C0-0010
Als Zubehör zur lokalen Bedienung
des KEB COMBIVERT ist ein Digital-
operator erhältlich. Um Fehlfunktionen
zu vermeiden, muss der Umrichter vor
dem Aufstecken / Abziehen des Ope-
rators in den Status noP (Reglerfrei-
gabe öffnen) gebracht werden. Bei
der Inbetriebnahme des Umrichters
wird immer mit den zuletzt abgespei-
cherten Werten bzw. Werkseinstel-
lung gestartet.
START
PC
5
9
COM-Port
6
1
FUNC.
SPEED
STOP
START
STOP
D - 7
