LA 35TBS

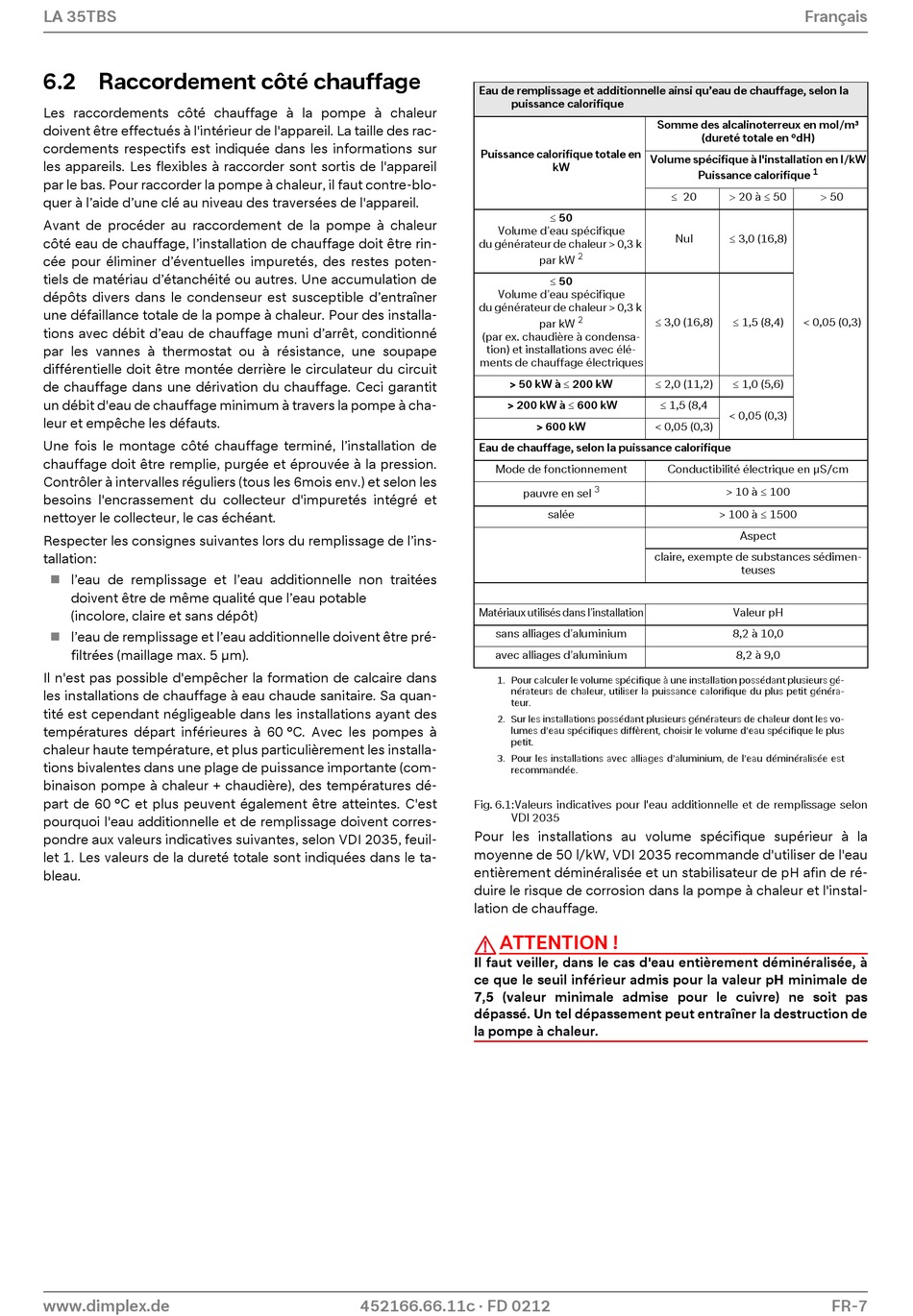

6.2 Raccordement côté chauffage
Les raccordements côté chauffage à la pompe à chaleur
doivent être effectués à l'intérieur de l'appareil. La taille des rac-
cordements respectifs est indiquée dans les informations sur
les appareils. Les flexibles à raccorder sont sortis de l'appareil
par le bas. Pour raccorder la pompe à chaleur, il faut contre-blo-
quer à l'aide d'une clé au niveau des traversées de l'appareil.
Avant de procéder au raccordement de la pompe à chaleur
côté eau de chauffage, l'installation de chauffage doit être rin-
cée pour éliminer d'éventuelles impuretés, des restes poten-
tiels de matériau d'étanchéité ou autres. Une accumulation de
dépôts divers dans le condenseur est susceptible d'entraîner
une défaillance totale de la pompe à chaleur. Pour des installa-
tions avec débit d'eau de chauffage muni d'arrêt, conditionné
par les vannes à thermostat ou à résistance, une soupape
différentielle doit être montée derrière le circulateur du circuit
de chauffage dans une dérivation du chauffage. Ceci garantit
un débit d'eau de chauffage minimum à travers la pompe à cha-
leur et empêche les défauts.
Une fois le montage côté chauffage terminé, l'installation de
chauffage doit être remplie, purgée et éprouvée à la pression.
Contrôler à intervalles réguliers (tous les 6mois env.) et selon les
besoins l'encrassement du collecteur d'impuretés intégré et
nettoyer le collecteur, le cas échéant.
Respecter les consignes suivantes lors du remplissage de l'ins-
tallation:
 l'eau de remplissage et l'eau additionnelle non traitées
doivent être de même qualité que l'eau potable
(incolore, claire et sans dépôt)
l'eau de remplissage et l'eau additionnelle doivent être pré-

filtrées (maillage max. 5 µm).
Il n'est pas possible d'empêcher la formation de calcaire dans
les installations de chauffage à eau chaude sanitaire. Sa quan-
tité est cependant négligeable dans les installations ayant des
températures départ inférieures à 60 °C. Avec les pompes à
chaleur haute température, et plus particulièrement les installa-
tions bivalentes dans une plage de puissance importante (com-
binaison pompe à chaleur + chaudière), des températures dé-
part de 60 °C et plus peuvent également être atteintes. C'est
pourquoi l'eau additionnelle et de remplissage doivent corres-
pondre aux valeurs indicatives suivantes, selon VDI 2035, feuil-
let 1. Les valeurs de la dureté totale sont indiquées dans le ta-
bleau.
www.dimplex.de
Eau de remplissage et additionnelle ainsi qu'eau de chauffage, selon la
puissance calorifique
Puissance calorifique totale en
Volume d'eau spécifique
du générateur de chaleur > 0,3 k
Volume d'eau spécifique
du générateur de chaleur > 0,3 k
(par ex. chaudière à condensa-
tion) et installations avec élé-
ments de chauffage électriques
> 50 kW à 200 kW
> 200 kW à 600 kW
Eau de chauffage, selon la puissance calorifique
Mode de fonctionnement
pauvre en sel
Matériaux utilisés dans l'installation
sans alliages d'aluminium
avec alliages d'aluminium
1. Pour calculer le volume spécifique à une installation possédant plusieurs gé-
nérateurs de chaleur, utiliser la puissance calorifique du plus petit généra-
teur.
2. Sur les installations possédant plusieurs générateurs de chaleur dont les vo-
lumes d'eau spécifiques diffèrent, choisir le volume d'eau spécifique le plus
petit.
3. Pour les installations avec alliages d'aluminium, de l'eau déminéralisée est
recommandée.
Fig. 6.1:Valeurs indicatives pour l'eau additionnelle et de remplissage selon
VDI 2035
Pour les installations au volume spécifique supérieur à la
moyenne de 50 l/kW, VDI 2035 recommande d'utiliser de l'eau
entièrement déminéralisée et un stabilisateur de pH afin de ré-
duire le risque de corrosion dans la pompe à chaleur et l'instal-
lation de chauffage.
ATTENTION !
Il faut veiller, dans le cas d'eau entièrement déminéralisée, à
ce que le seuil inférieur admis pour la valeur pH minimale de
7,5 (valeur minimale admise pour le cuivre) ne soit pas
dépassé. Un tel dépassement peut entraîner la destruction de
la pompe à chaleur.
452166.66.11c · FD 0212
Somme des alcalinoterreux en mol/m³
(dureté totale en °dH)
Volume spécifique à l'installation en l/kW
kW
Puissance calorifique
 20
50
Nul
2
par kW
50
2
 3,0 (16,8)
par kW
2,0 (11,2)
1,5 (8,4
> 600 kW < 0,05 (0,3)
Conductibilité électrique en µS/cm
3
salée
claire, exempte de substances sédimen-
Français
1
20 à 50 50
3,0 (16,8)
1,5 (8,4) < 0,05 (0,3)
1,0 (5,6)
< 0,05 (0,3)
> 10 à  100
> 100 à  1500
Aspect
teuses
Valeur pH
8,2 à 10,0
8,2 à 9,0
FR-7
