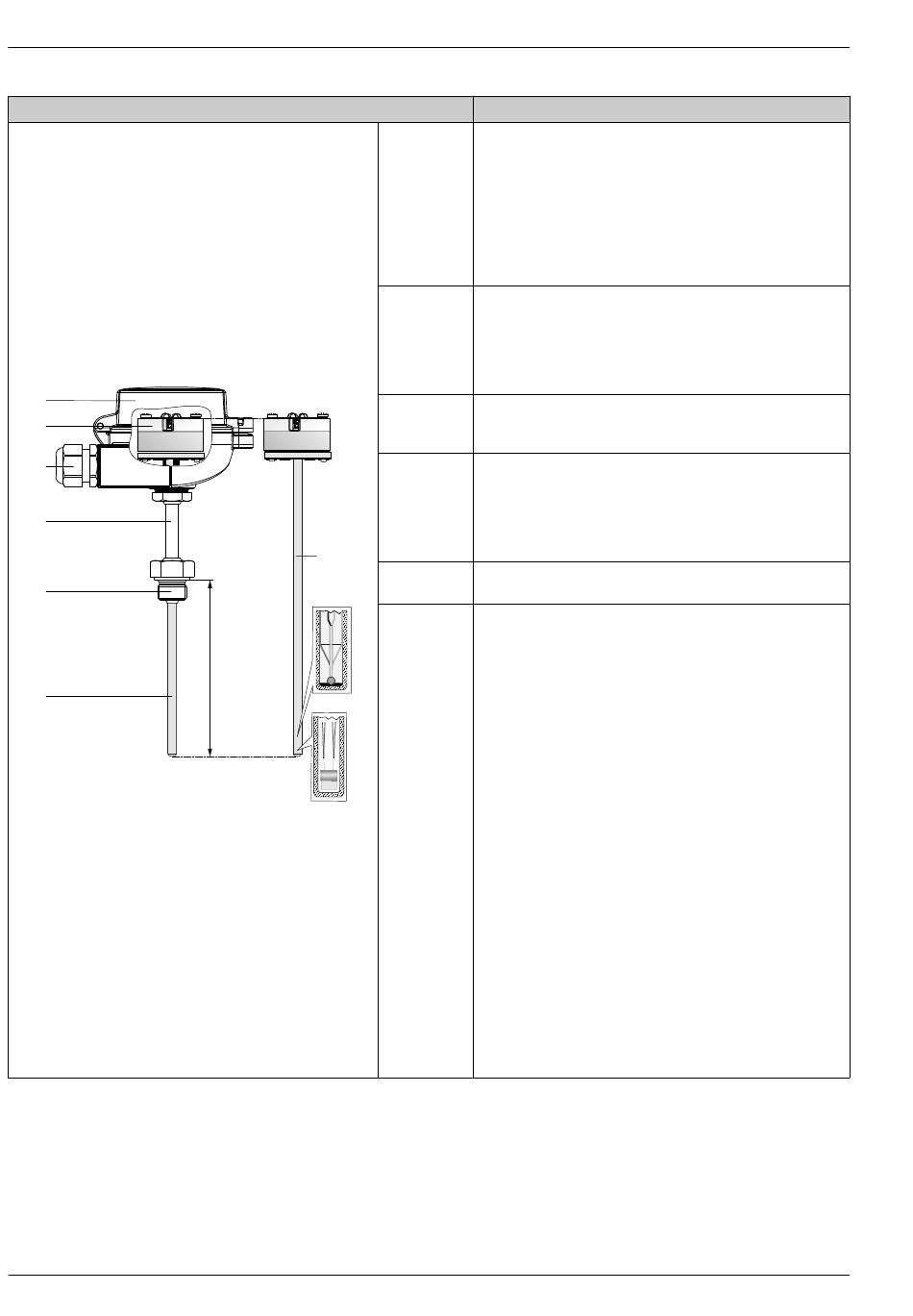

Konstruktion
1
2
3
4
5
6
6
6
6a
U
6b
A0038973
Optionen
1: Anschluss-
Vielzahl an Anschlussköpfen aus Aluminium, Polyamid oder Edel-
kopf
stahl
Ihre Vorteile:
• Optimale Zugänglichkeit der Klemmen durch niedrige
Gehäusekante des Unterteils:
• Verbesserte Handhabung
• Geringere Installations- und Wartungskosten
• Optionales Display: Sicherheit durch Vor-Ort-Prozessan-
zeige
2: Verdrah-
• Keramiksockel
tung, elektri-
• Freie Anschlussdrähte
scher
• Kopftransmitter (4...20 mA, HART
Anschluss,
TION™ Fieldbus), ein- oder zweikanalig
Ausgangssig-
• Aufsteckanzeige
nal
3: Stecker oder
• Stecker PROFIBUS
Kabelver-
• Stecker 8-polig
schraubung
• Kabelverschraubungen aus Polyamid oder Messing
4: Schaft
Für den Schaft stehen verschiedene Optionen zur Auswahl
• Ohne Verlängerung (Ausführungen ohne fest eingebauten Pro-
zessanschluss)
• Definierte Verlängerung (verfügbare Mindestverlängerung für
fest eingebaute Prozessanschlüsse)
• Verschweißte Verlängerung (auswählbare Längen)
5: Prozessan-
Vielzahl von Prozessanschlüssen - einschließlich Gewinden, Über-
schluss
wurfmuttern und Klemmverschraubungen
6: Messeinsatz
Die Ummantelung des Messeinsatzes hat direkten Kontakt mit
6a: iTHERM
dem Prozessmedium und braucht nicht in ein Schutzrohr einge-
QuickSens
setzt zu werden. Der Prozessanschluss ist mit dem Messeinsatz
6b: iTHERM
verschweißt. Der Messeinsatz ist nicht austauschbar und nicht
StrongSens
gefedert. Bei Verwendung einer Klemmverschraubung als Pro-
zessanschluss kann der Messeinsatz jedoch ausgetauscht werden.
Sensorbauformen: RTD - Drahtwiderstände (Wire Wound, WW),
Dünnfilmsensor (TF) oder Thermoelemente Typ K, J oder N. Mes-
seinsatzdurchmesser ⌀3 mm (¹⁄₈ in) oder ⌀6 mm (¹⁄₄ in), abhän-
gig von Schutzrohrspitze oder gewähltem Thermometer
Ihre Vorteile:
• iTHERM QuickSens - Messeinsatz mit den weltweit kürz-
esten Ansprechzeiten:
• Messeinsatz: ⌀3 mm (¹⁄₈ in) oder ⌀6 mm (¹⁄₄ in)
• Schnelle, hochpräzise Messungen, dadurch maximale
Prozesssicherheit und -kontrolle
• Qualitäts- und Kostenoptimierung
• Minimierung der erforderlichen Eintauchlänge: Pro-
duktschonung durch verbesserten Prozessfluss
• iTHERM StrongSens - Messeinsatz mit unübertroffener
Robustheit:
• Vibrationsfestigkeit > 60g: geringere Lebenszykluskos-
ten durch längere Lebensdauer sowie hohe Anlagen-
verfügbarkeit
• Automatisierte, rückverfolgbare Produktion: Beste
Qualität und höchste Prozesssicherheit
• Hohe Langzeitstabilität: Verlässliche Messwerte sowie
hohe Systemsicherheit
iTHERM ModuLine TM111
®
, PROFIBUS
®
PA, FOUNDA-
®
PA / FOUNDATION™ Fieldbus 4-polig
Endress+Hauser
