iTHERM ModuLine TM111
Gewicht
Werkstoff
Endress+Hauser
∆T in K
140
120
100
80
60
40
20
0
75
100
3
4
14

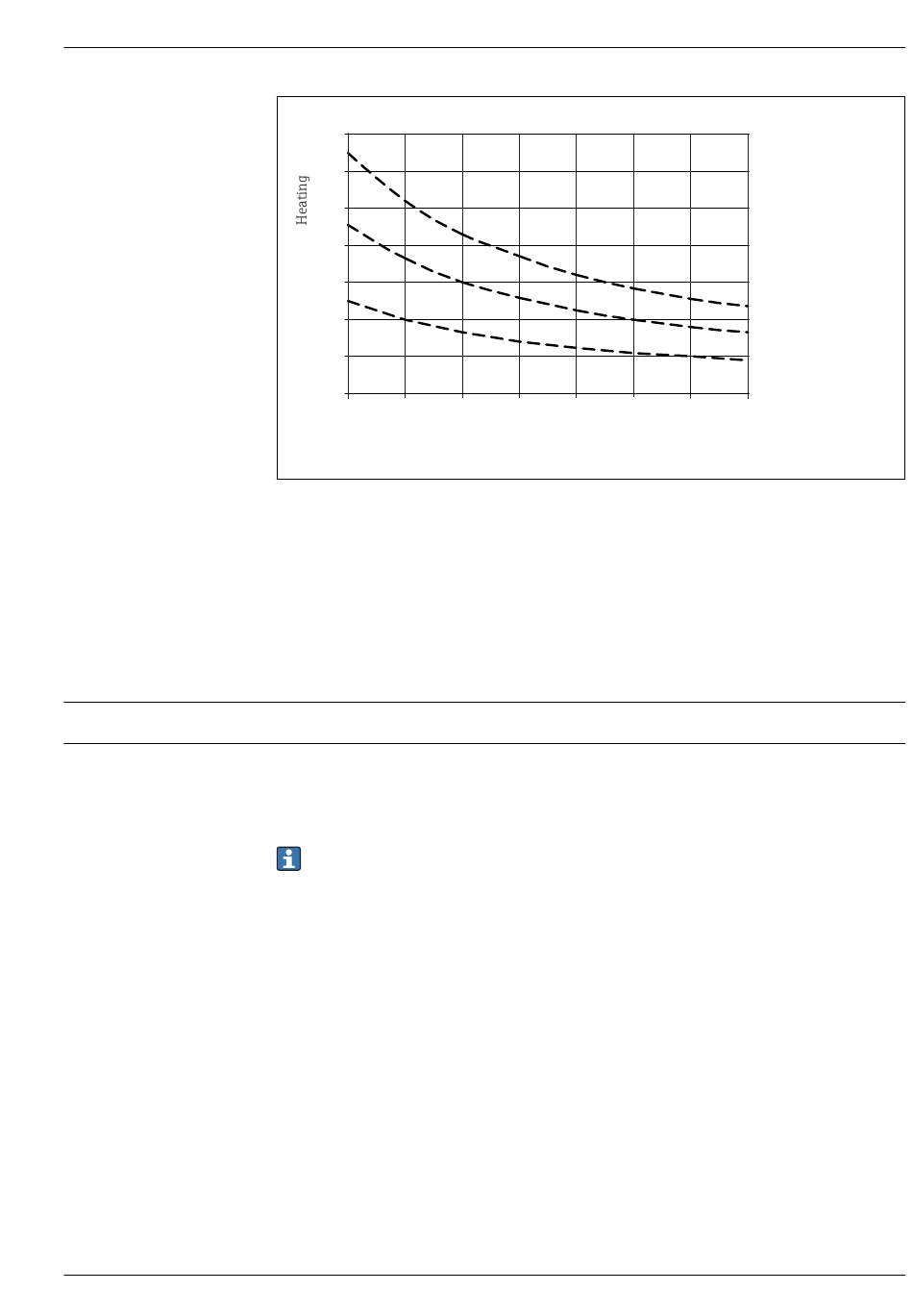

Erwärmung des Anschlusskopfes in Abhängigkeit von der Prozesstemperatur. Temperatur im Anschluss-
kopf = Umgebungstemperatur 20 °C (68 °F)+ ΔT
Mithilfe des Diagramms kann die Transmittertemperatur berechnet werden.
Beispiel: Bei einer Prozesstemperatur von 220 °C (428 °F) und einer Schaftlänge von
100 mm (3,94 in) beträgt die Wärmeableitung 40 K (72 °F). Somit beträgt die Transmittertempera-
tur 40 K (72 °F) plus der Umgebungstemperatur, z. B. 25 °C (77 °F): 40 K (72 °F) + 25 °C (77 °F) =
65 °C (149 °F).
Ergebnis: Die Temperatur des Transmitters ist in Ordnung, die Schaftlänge ist ausreichend.
0,5 ... 2,5 kg (1 ... 5,5 lbs) für die Standardausführungen.
Die in der nachfolgenden Tabelle für den Dauerbetrieb angegebenen Temperaturen sind nur als
Referenzwerte für die Verwendung der verschiedenen Materialien in Luft und ohne nennenswerte
Druckbelastung gedacht. In einem abweichenden Einsatzfall, insbesondere beim Auftreten hoher
mechanischer Belastungen oder in aggressiven Medien, können die maximalen Betriebstemperatu-
ren deutlich reduziert sein.
Bitte beachten Sie: Die maximale Temperatur hängt außerdem immer auch vom eingesetzten
Temperatursensor ab!
125
150
175
5
6
7
E
xtension
neck / lagging
Process temperature
570 °C (1060 °F)
400 °C (752 °F)
220 °C (428 °F)
200
225
250
mm
8
9
10 in
length
A0045611
21
