Endress+Hauser iTHERM ModuLine TM111 Technische Information Seite 19

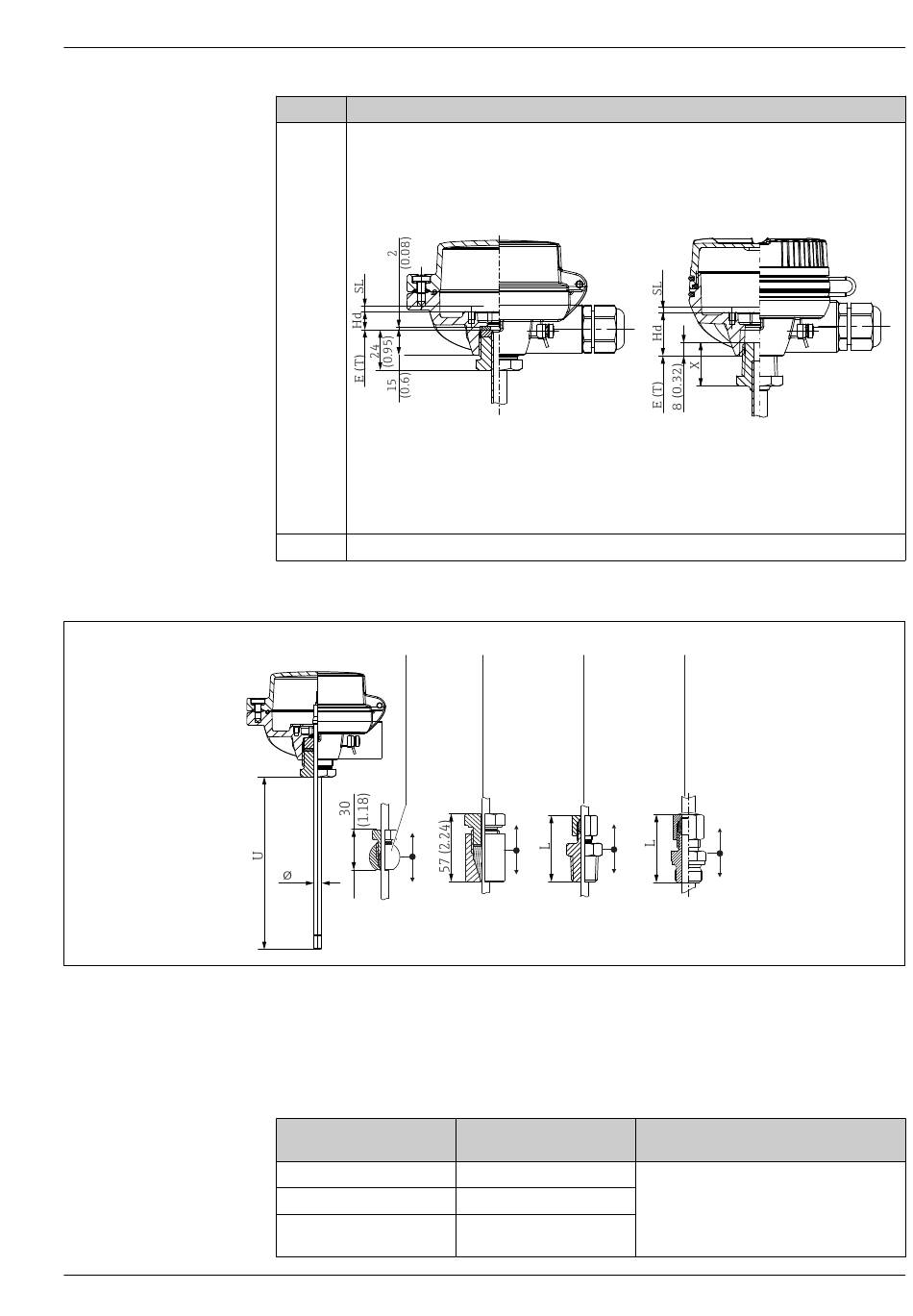

iTHERM ModuLine TM111
Thermometer ohne festen Prozessanschluss
1 Ohne Prozessanschluss
2 Thermometer mit kugeliger, beweglicher TK40 Klemmverschraubung zum Einschweißen
3 Thermometer mit zylindrischer, beweglicher TK40 Klemmverschraubung zum Einschweißen
4 Mit Klemmverschraubung NPT-Gewinde, gefederte Ausführung optional erhältlich
5 Mit Klemmverschraubung G-Gewinde, gefederte Ausführung optional erhältlich
Endress+Hauser
Position Beschreibung
Hd, SL Variable zur Berechnung der Einstecklänge Messeinsatz, abhängig von den unterschiedlichen Ein-
schraublängen im Anschlusskopfgewinde M24x1,5 oder NPT ½", siehe Längenberechnung Mess-
einsatz (IL).
 13 Unterschiedliche Einschraublängen im Anschlusskopfgewinde für M24x1,5 und NPT ½"
1 Metrisches Gewinde M24x1,5
2 Konisches Gewinde NPT ½"
Hd Abstand im Anschlusskopf
SL Federweg
ØID Messeinsatzdurchmesser: 3 mm (0,12 in) oder 6 mm (0,24 in)
1 2
ID
Die Varianten mit einem M24-Gewinde zum Anschlusskopf verwenden einen austauschbaren Mess-
einsatz TS111. Alle anderen Varianten besitzen keinen austauschbaren Messeinsatz.
Typ Klemmverschraubung
NPT-Gewinde, nicht federnd
G-Gewinde, nicht federnd
G- oder NPT-Gewinde,
federnd
1
M24x1.5
3 4
L
51 mm (2,0 in)
47 mm (1,85 in)
60 mm (2,36 in)
2
NPT ½"
5
U (bei Verwendung der Klemmver-
min
schraubung)
≥ 70 mm (2,76 in)
A0039122
A0038983
19
