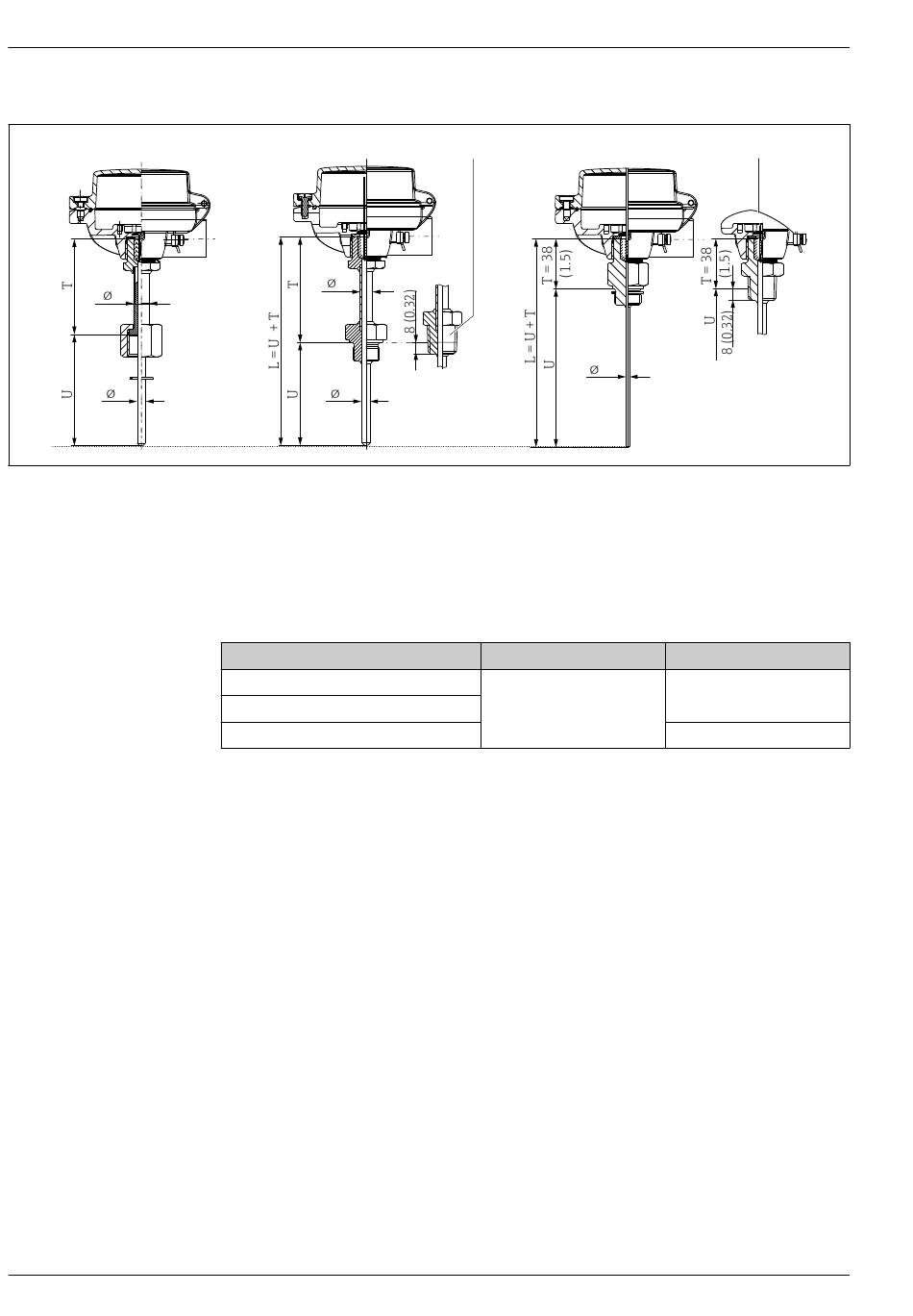

Thermometer mit festem Prozessanschluss
1
D
ID
1
Mit Schaft und Überwurfmutter, Innengewinde, verfügbar in G½" und G¾", ⌀D = 9 mm (0,35 in) oder 12 mm (0,47 in)
2
Mit Schaft, Ausführung mit G- oder M-Gewinde
3
Mit Schaft, Ausführung mit NPT-Gewinde
4
Ohne Schaft, Prozessanschluss: Anschlusskopf, Ausführung mit M- oder G-Gewinde
5
Ohne Schaft, Prozessanschluss: Anschlusskopf, Ausführung mit NPT-Gewinde
20
2
9
(0.35)
ID
Die Varianten besitzen keinen austauschbaren Messeinsatz. Auch bei Verwendung der Überwurf-
mutter ist der Messeinsatz nicht federnd gelagert.
Definition Mindestlänge
Thermometerausführung
1
2+3
4+5
Wie in der nachfolgenden Abbildung dargestellt, kann die Länge des Schaftes die Temperatur im
Anschlusskopf beeinflussen. Diese Temperatur muss innerhalb der im Kapitel „Betriebsbedingun-
gen" festgelegten Grenzwerte bleiben.
3
4
ID
U
≥ 30 mm (1,18 in)
iTHERM ModuLine TM111
5
A0038974
T
≥ 85 mm (3,35 in)
38 mm (1,5 in)
Endress+Hauser
