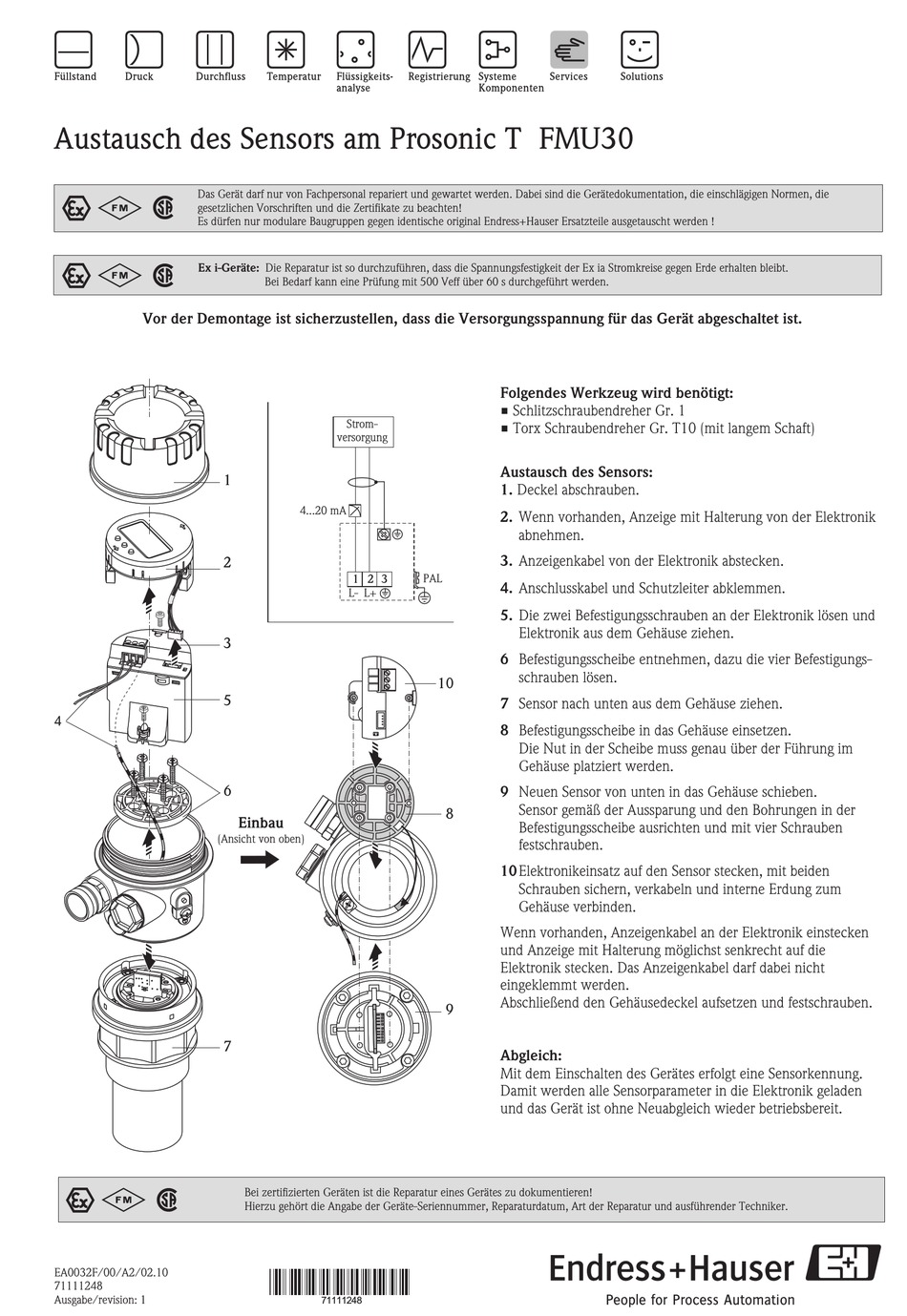

Austausch des Sensors am Prosonic T FMU30
Das Gerät darf nur von Fachpersonal repariert und gewartet werden. Dabei sind die Gerätedokumentation, die einschlägigen Normen, die
0 2 1
gesetzlichen Vorschriften und die Zertifikate zu beachten!
Es dürfen nur modulare Baugruppen gegen identische original Endress+Hauser Ersatzteile ausgetauscht werden !
0 2 1
Ex i-Geräte: Die Reparatur ist so durchzuführen, dass die Spannungsfestigkeit der Ex ia Stromkreise gegen Erde erhalten bleibt.
Vor der Demontage ist sicherzustellen, dass die Versorgungsspannung für das Gerät abgeschaltet ist.
1
2
3
5
4
6
(Ansicht von oben)
7
0 2 1
EA0032F/00/A2/02.10
71111248
Ausgabe/revision: 1
Bei Bedarf kann eine Prüfung mit 500 Veff über 60 s durchgeführt werden.
Strom-
versorgung
4...20 mA
1 2 3
L- L+
Einbau
Bei zertifizierten Geräten ist die Reparatur eines Gerätes zu dokumentieren!
Hierzu gehört die Angabe der Geräte-Seriennummer, Reparaturdatum, Art der Reparatur und ausführender Techniker.
71111248
Folgendes Werkzeug wird benötigt:
• Schlitzschraubendreher Gr. 1
• Torx Schraubendreher Gr. T10 (mit langem Schaft)
Austausch des Sensors:
1. Deckel abschrauben.
2. Wenn vorhanden, Anzeige mit Halterung von der Elektronik
abnehmen.
3. Anzeigenkabel von der Elektronik abstecken.
PAL
4. Anschlusskabel und Schutzleiter abklemmen.
5. Die zwei Befestigungsschrauben an der Elektronik lösen und
Elektronik aus dem Gehäuse ziehen.
6 Befestigungsscheibe entnehmen, dazu die vier Befestigungs-
schrauben lösen.
10
7 Sensor nach unten aus dem Gehäuse ziehen.
8 Befestigungsscheibe in das Gehäuse einsetzen.
Die Nut in der Scheibe muss genau über der Führung im
Gehäuse platziert werden.
9 Neuen Sensor von unten in das Gehäuse schieben.
Sensor gemäß der Aussparung und den Bohrungen in der
8
Befestigungsscheibe ausrichten und mit vier Schrauben
festschrauben.
10 Elektronikeinsatz auf den Sensor stecken, mit beiden
Schrauben sichern, verkabeln und interne Erdung zum
Gehäuse verbinden.
Wenn vorhanden, Anzeigenkabel an der Elektronik einstecken
und Anzeige mit Halterung möglichst senkrecht auf die
Elektronik stecken. Das Anzeigenkabel darf dabei nicht
eingeklemmt werden.
Abschließend den Gehäusedeckel aufsetzen und festschrauben.
9
Abgleich:
Mit dem Einschalten des Gerätes erfolgt eine Sensorkennung.
Damit werden alle Sensorparameter in die Elektronik geladen
und das Gerät ist ohne Neuabgleich wieder betriebsbereit.
