Einbauhinweise

Umgebungstemperaturbe-
reich

Lagertemperatur

Feuchte

Klimaklasse

Schutzart

Endress+Hauser
1
D

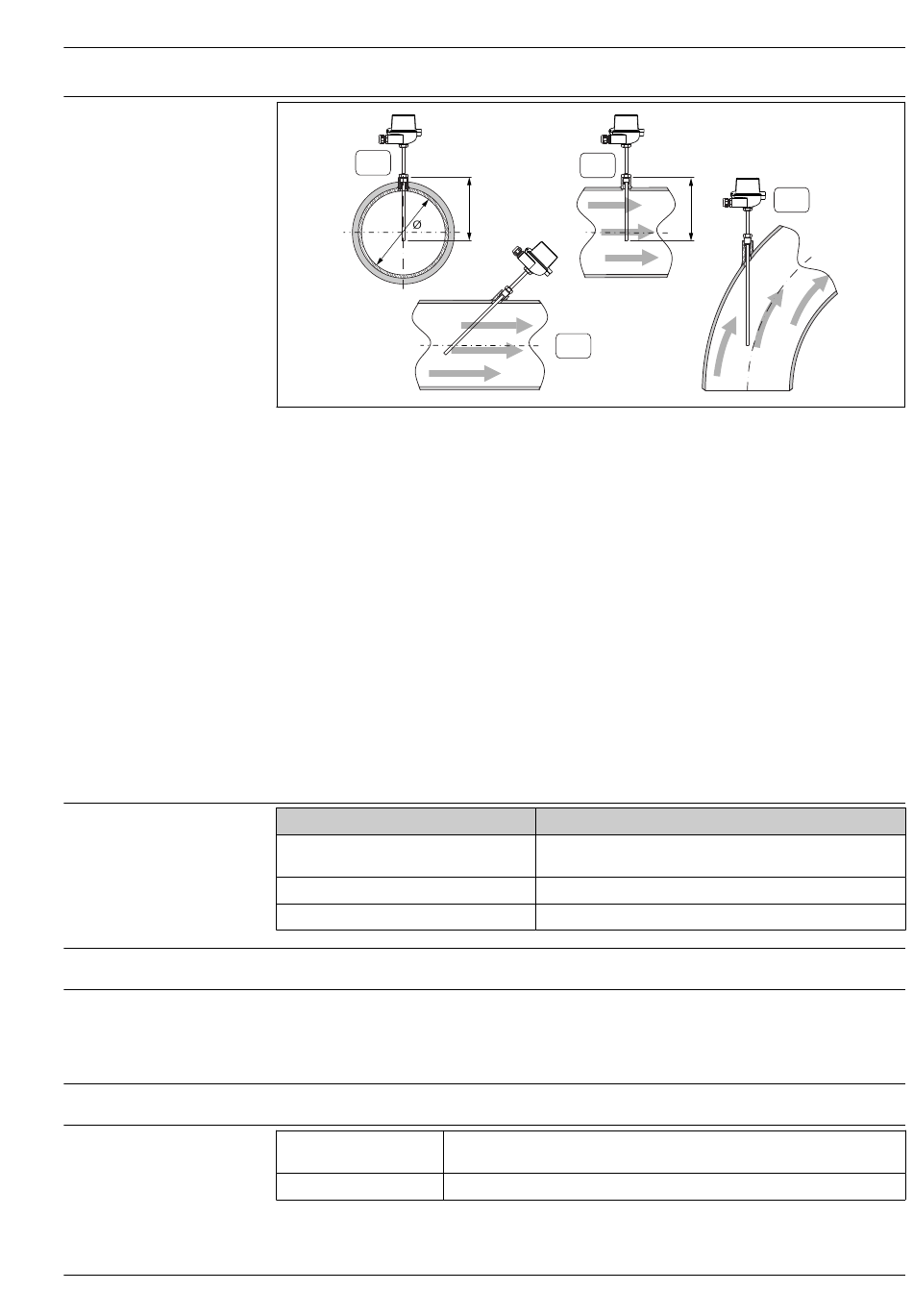

 12 Installationsbeispiele
1 - 2 Bei Rohrleitungen mit kleinem Querschnitt sollte die Sensorspitze bis zur Achse der Rohrleitung oder etwas
darüber hinaus reichen (=U).
3 - 4 Schräge Einbaulage.
Die Eintauchlänge bzw. Einbautiefe des Thermometers kann sich auf die Messgenauigkeit auswir-
ken. Bei zu geringer Eintauchlänge/Einbautiefe kann es durch die Wärmeableitung über den Pro-
zessanschluss und die Behälterwand zu Messfehlern kommen. Daher empfiehlt sich beim Einbau in
ein Rohr eine Eintauchlänge, die mindestens der Hälfte des Rohrdurchmessers entspricht. Eine
andere Lösung kann ein schräger Einbau sein (siehe 3 und 4). Bei der Bestimmung der Eintauch-
länge bzw. Einbautiefe müssen alle Parameter des Thermometers und des zu messenden Prozesses
berücksichtigt werden (z. B. Durchflussgeschwindigkeit, Prozessdruck).
Die Gegenstücke zu Prozessanschlüssen und Dichtungen sind nicht im Lieferumfang des Thermome-
ters enthalten und müssen bei Bedarf separat bestellt werden.

Umgebungsbedingungen

Anschlusskopf
Ohne montiertem Kopftransmitter
Mit montiertem Kopftransmitter
Mit montiertem Kopftransmitter und Display –20 ... 70 °C (–4 ... 158 °F)
Angaben siehe Umgebungstemperatur weiter oben.
Abhängig vom verwendeten Transmitter. Bei Verwendung von Endress+Hauser iTEMP-Kopftrans-
mittern:
• Betauung nach IEC 60 068-2-33 zulässig
• Max. rel. Feuchte: 95% nach IEC 60068-2-30
nach EN 60654-1, Klasse C
Max. IP 66 (NEMA Type abhängig von der Bauform (Anschlusskopf, Anschluss, etc.
4x encl.)
Teilweise IP 68 Getestet in 1,83 m (6 ft) über 24 h
Max. IP 66 (NEMA Type 4x encl.), abhängig von der Bauform (Anschlusskopf, Anschluss etc.)
2
U
4
Temperatur in °C (°F)
Abhängig vom verwendeten Anschlusskopf und Kabelverschrau-
bung bzw. Feldbusstecker, siehe Kapitel "Anschlussköpfe"
–40 ... 85 °C (–40 ... 185 °F)
3
U
A0038768
