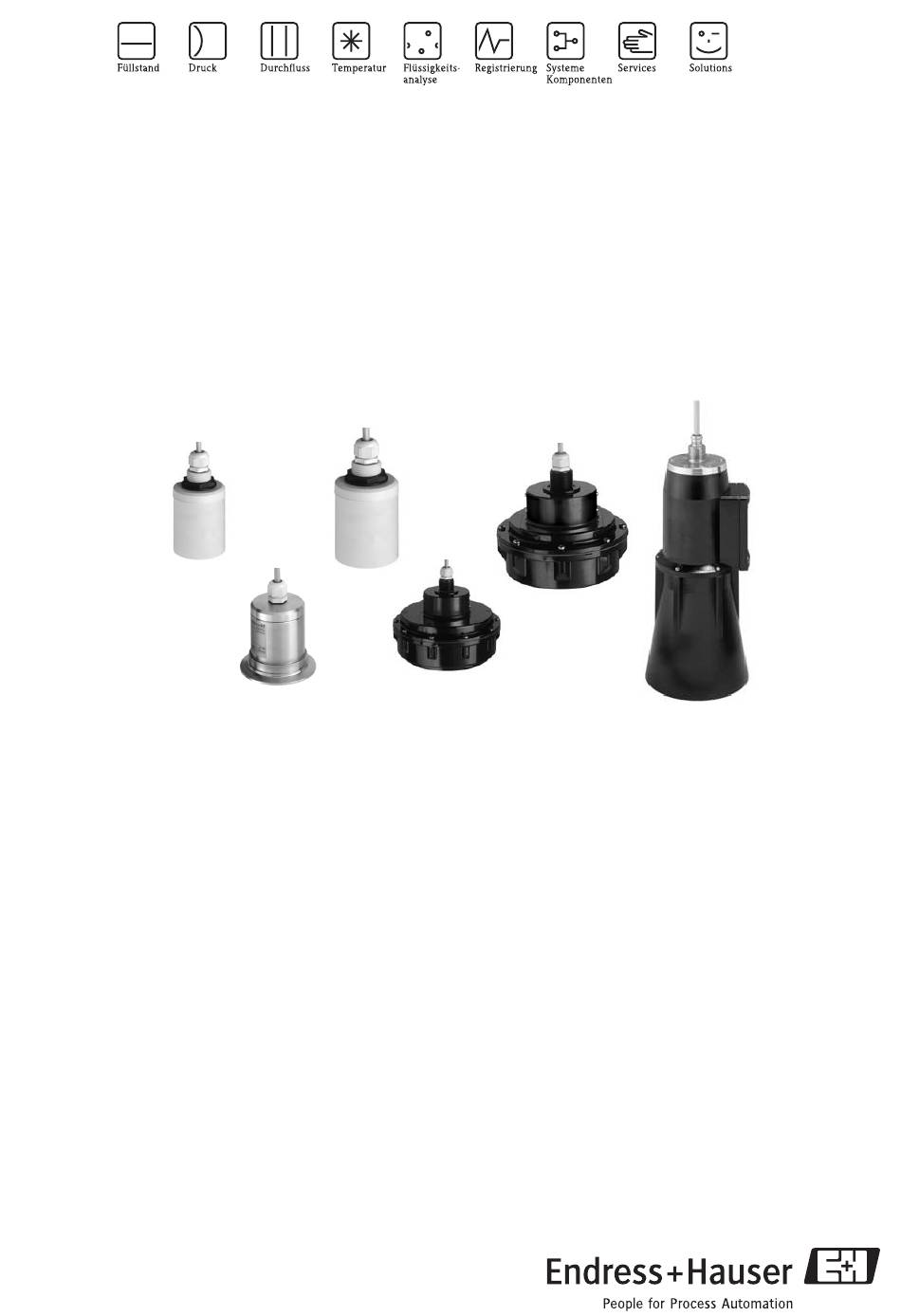

Technische Information
Prosonic S
FDU91/91F/92/93/95/96
Ultraschall-Sensoren für berührungslose, kontinuierliche
Füllstand- und Durchflussmessung;
zum Anschluss an die Messumformer FMU90

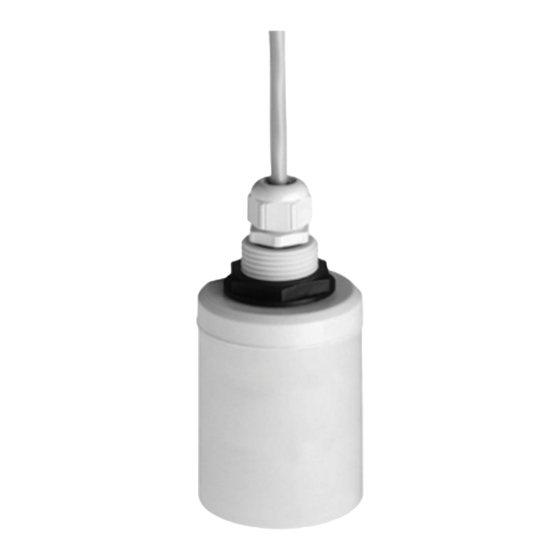

FDU91
FDU91F
Anwendungsbereich
• Kontinuierliche, berührungslose Füllstandmessung
von Flüssigkeiten, Pasten, Schlämmen und pulvrigen
bis stückigen Schüttgütern
• Durchflussmessung an offenen Gerinnen und Mess-
wehren
• Maximaler Messbereich
– FDU91/FDU91F:
10 m in Flüssigkeiten
5 m in Schüttgütern
– FDU92:
20 m in Flüssigkeiten
10 m in Schüttgütern
– FDU93:
25 m in Flüssigkeiten
15 m in Schüttgütern
– FDU95:
45 m in Schüttgütern
– FDU96:
70 m in Schüttgütern
• Geeignet für den Einsatz in explosionsgefährdeten
Bereichen
TI396F/00/de/07.07
52024313
FDU92
FDU93
Ihre Vorteile
• Berührungsloses Messverfahren, daher geringer War-
tungsaufwand
• Temperatursensor zur Laufzeitkorrektur integriert,
daher genaue Messung auch bei Temperaturänderun-
gen
• Hermetisch verschweisste Flüssigkeitssensoren
FDU91/92 aus PVDF; für höchste chemische Bestän-
digkeit
• Integrierte automatische Sensorerkennung mit Mess-
umformer FMU90; zur einfachen Inbetriebnahme
• Bis zu 300 m entfernt vom Messumformer installier-
bar
• Aufgrund der getrennten Instrumentierung zum Mes-
sumformer für rauhe Umgebungsbedingungen geeig-
net
• Geringe Ansatzbildung aufgrund des Selbstreinigungs-
effekts der Sensoren
• Eingebaute Heizung gegen Eisbildung am Sensor
(wahlweise); gewährleistet zuverlässige Messung
• Witterungsbeständig und überflutungssicher (IP68)
• Staub-Ex- und Gas-Ex-Zertifikate (ATEX, FM, CSA)
FDU95
FDU96
