Micropilot M

Einbauhinweise

Endress+Hauser

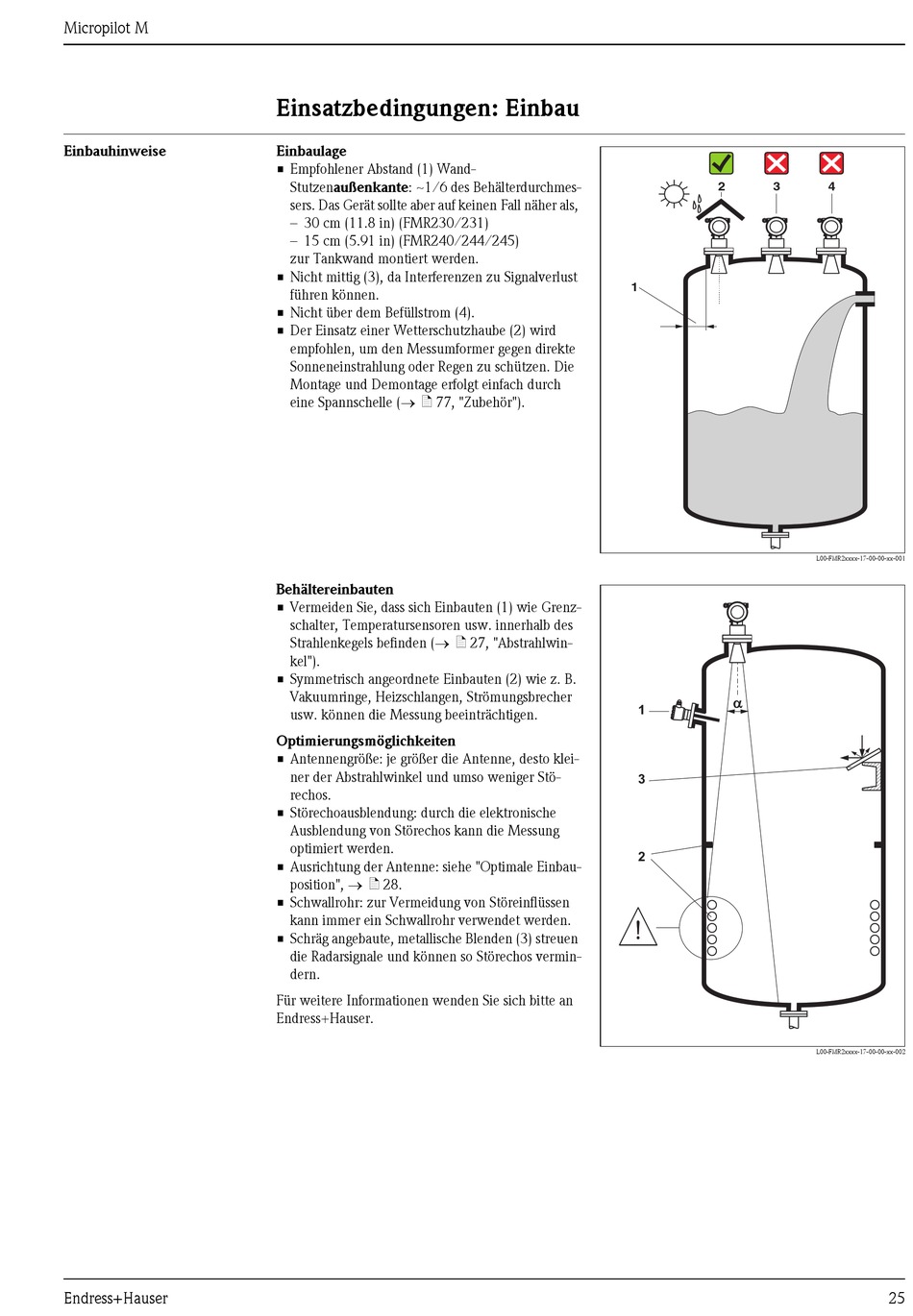

Einsatzbedingungen: Einbau

Einbaulage
• Empfohlener Abstand (1) Wand-
Stutzenaußenkante: ~1/6 des Behälterdurchmes-
sers. Das Gerät sollte aber auf keinen Fall näher als,
– 30 cm (11.8 in) (FMR230/231)
– 15 cm (5.91 in) (FMR240/244/245)
zur Tankwand montiert werden.
• Nicht mittig (3), da Interferenzen zu Signalverlust
führen können.
• Nicht über dem Befüllstrom (4).
• Der Einsatz einer Wetterschutzhaube (2) wird
empfohlen, um den Messumformer gegen direkte
Sonneneinstrahlung oder Regen zu schützen. Die
Montage und Demontage erfolgt einfach durch
eine Spannschelle (→ ä 77, "Zubehör").
Behältereinbauten
• Vermeiden Sie, dass sich Einbauten (1) wie Grenz-
schalter, Temperatursensoren usw. innerhalb des
Strahlenkegels befinden (→ ä 27, "Abstrahlwin-
kel").
• Symmetrisch angeordnete Einbauten (2) wie z. B.
Vakuumringe, Heizschlangen, Strömungsbrecher
usw. können die Messung beeinträchtigen.
Optimierungsmöglichkeiten
• Antennengröße: je größer die Antenne, desto klei-
ner der Abstrahlwinkel und umso weniger Stö-
rechos.
• Störechoausblendung: durch die elektronische
Ausblendung von Störechos kann die Messung
optimiert werden.
• Ausrichtung der Antenne: siehe "Optimale Einbau-
position", → ä 28.
• Schwallrohr: zur Vermeidung von Störeinflüssen
kann immer ein Schwallrohr verwendet werden.
• Schräg angebaute, metallische Blenden (3) streuen
die Radarsignale und können so Störechos vermin-
dern.
Für weitere Informationen wenden Sie sich bitte an
Endress+Hauser.
2 3
1
1
3
2
4
L00-FMR2xxxx-17-00-00-xx-001
L00-FMR2xxxx-17-00-00-xx-002
25
