Memosens CCS58D
Einbaulage
Eintauchtiefe
Einbauhinweise
Endress+Hauser
Montage
Nicht über Kopf einbauen!
‣
Den Sensor mindestens in einem Neigungswinkel von 15° zur Waagerechten in eine Armatur,
Halterung oder einen entsprechenden Prozessanschluss installieren.
‣
Andere Neigungswinkel sind nicht zulässig.
‣
Die Hinweise zum Sensoreinbau in der Betriebsanleitung der verwendeten Armatur beachten.
A
15°
B
4
Einbaulage
Mindestens 55 mm (2,17 in). Das entspricht der Markierung ( ) auf dem Sensor.
Sensor in Armatur Flowfit CYA27 einbauen
Der Sensor kann in die Durchflussarmatur Flowfit CYA27 eingebaut werden. Diese ermöglicht neben
dem Einbau des Ozonsensors auch den gleichzeitigen Betrieb mehrerer anderer Sensoren und die
Überwachung des Durchflusses.
Bei Verwendung mehrerer Module den Sensor Memosens CCS58D in das erste Modul nach dem
Einlassmodul für bestmögliche Strömungsbedingungen einbauen.
Beim Einbau beachten:
‣
Die Mindestanströmung des Sensors (29 cm/s (1,0 ft/s)) und den Mindestvolumenstrom der
Armatur (5 l/h bzw. 30 l/h) sicherstellen.
‣
Bei Mediumsrückführung in ein Schwallwasserbecken, eine Rohrleitung o. ä. darf der dadurch
erzeugte Gegendruck auf den Sensor höchstens 1 bar relativ (14,5 psi relativ)
(2 bar abs. (29 psi abs.), betragen und muss konstant bleiben.
‣
Unterdruck am Sensor, z. B. durch Mediumsrückführung auf die Saugseite einer Pumpe, vermei-
den.
‣
Zur Vermeidung von Ablagerungen stark belastetes Wasser zusätzlich filtrieren.
Einbau in andere Durchflussarmaturen
Bei Verwendung anderer Durchflussarmaturen beachten:
‣
Es muss immer eine Anströmgeschwindigkeit von mindestens 29 cm/s (1,0 ft/s) an der
Membran gewährleistet sein.
‣
Die Anströmung muss von unten nach oben erfolgen. Mitgeführte Luftbläschen müssen abtrans-
portiert werden und dürfen sich nicht vor der Membran ansammeln.
‣
Die Membran muss direkt angeströmt werden.
‣
Die Mindesteintauchtiefe beachten.
Sensor in Eintaucharmatur CYA112 einbauen
Alternativ kann der Sensor in eine Eintaucharmatur mit Einschraubgewinde G1 eingebaut werden.
Weitere Angaben zu "Sensor in Armatur Flexdip CYA112 einbauen": Betriebsanleitung der
Armatur

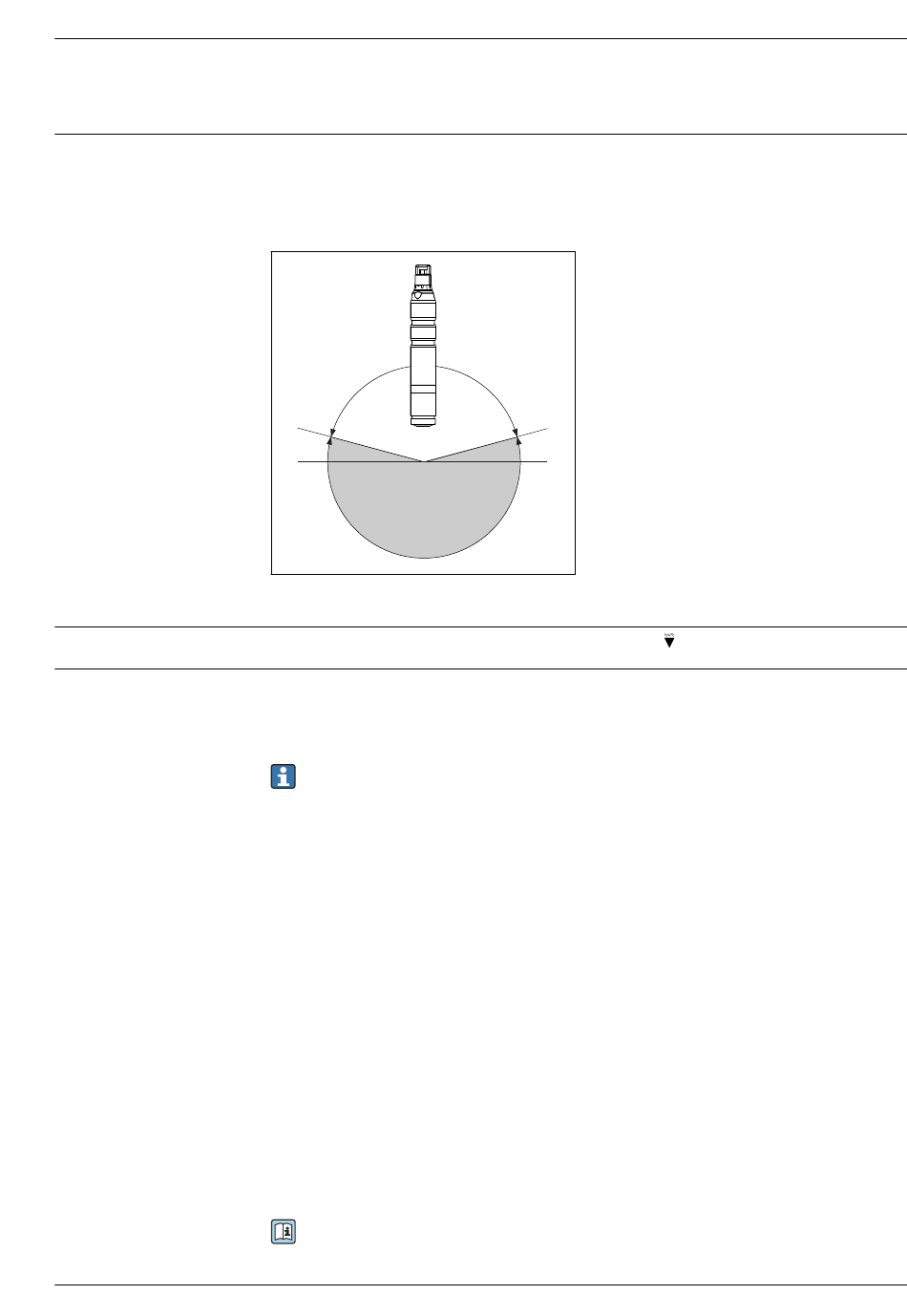

A
Zulässige Einbaulage
B
Unzulässige Einbaulage
15°
A0044337
7
