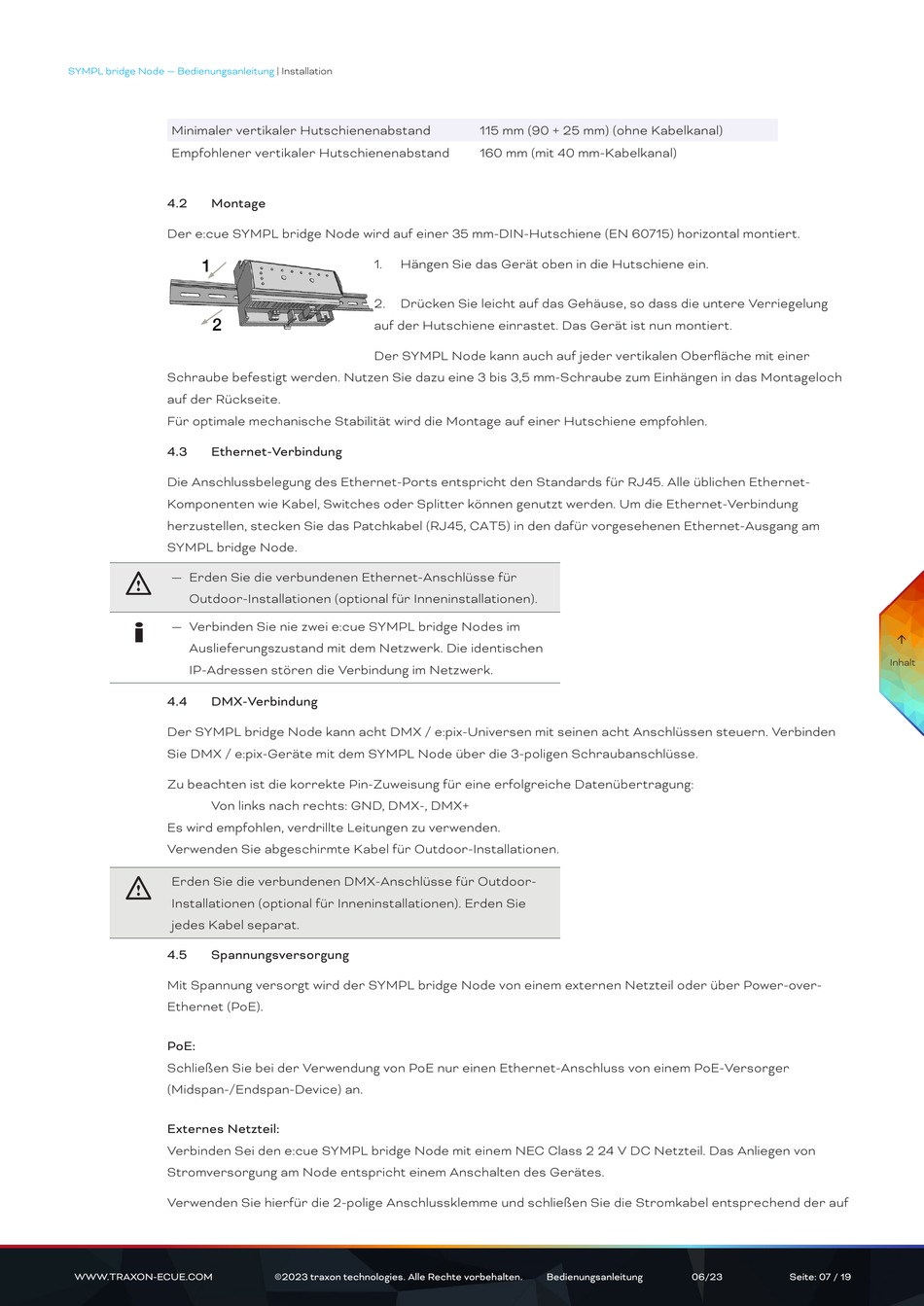

SYMPL bridge Node — Bedienungsanleitung
Minimaler vertikaler Hutschienenabstand
Empfohlener vertikaler Hutschienenabstand
4.2
Montage
Der e:cue SYMPL bridge Node wird auf einer 35 mm-DIN-Hutschiene (EN 60715) horizontal montiert.
1
2
Schraube befestigt werden. Nutzen Sie dazu eine 3 bis 3,5 mm-Schraube zum Einhängen in das Montageloch
auf der Rückseite.
Für optimale mechanische Stabilität wird die Montage auf einer Hutschiene empfohlen.
4.3
Ethernet-Verbindung
Die Anschlussbelegung des Ethernet-Ports entspricht den Standards für RJ45. Alle üblichen Ethernet-
Komponenten wie Kabel, Switches oder Splitter können genutzt werden. Um die Ethernet-Verbindung
herzustellen, stecken Sie das Patchkabel (RJ45, CAT5) in den dafür vorgesehenen Ethernet-Ausgang am
SYMPL bridge Node.
— Erden Sie die verbundenen Ethernet-Anschlüsse für
!
Outdoor-Installationen (optional für Inneninstallationen).
i
— Verbinden Sie nie zwei e:cue SYMPL bridge Nodes im
Auslieferungszustand mit dem Netzwerk. Die identischen
IP-Adressen stören die Verbindung im Netzwerk.
4.4
DMX-Verbindung
Der SYMPL bridge Node kann acht DMX / e:pix-Universen mit seinen acht Anschlüssen steuern. Verbinden
Sie DMX / e:pix-Geräte mit dem SYMPL Node über die 3-poligen Schraubanschlüsse.
Zu beachten ist die korrekte Pin-Zuweisung für eine erfolgreiche Datenübertragung:
Von links nach rechts: GND, DMX-, DMX+
Es wird empfohlen, verdrillte Leitungen zu verwenden.
Verwenden Sie abgeschirmte Kabel für Outdoor-Installationen.
Erden Sie die verbundenen DMX-Anschlüsse für Outdoor-
!
Installationen (optional für Inneninstallationen). Erden Sie
jedes Kabel separat.
4.5
Spannungsversorgung
Mit Spannung versorgt wird der SYMPL bridge Node von einem externen Netzteil oder über Power-over-
Ethernet (PoE).
PoE:
Schließen Sie bei der Verwendung von PoE nur einen Ethernet-Anschluss von einem PoE-Versorger
(Midspan-/Endspan-Device) an.
Externes Netzteil:
Verbinden Sei den e:cue SYMPL bridge Node mit einem NEC Class 2 24 V DC Netzteil. Das Anliegen von
Stromversorgung am Node entspricht einem Anschalten des Gerätes.
Verwenden Sie hierfür die 2-polige Anschlussklemme und schließen Sie die Stromkabel entsprechend der auf
WWW.TRAXON-ECUE.COM
| Installation
1.
Hängen Sie das Gerät oben in die Hutschiene ein.
2.
Drücken Sie leicht auf das Gehäuse, so dass die untere Verriegelung
auf der Hutschiene einrastet. Das Gerät ist nun montiert.
Der SYMPL Node kann auch auf jeder vertikalen Oberfläche mit einer
©2023 traxon technologies. Alle Rechte vorbehalten.
115 mm (90 + 25 mm) (ohne Kabelkanal)
160 mm (mit 40 mm-Kabelkanal)
Bedienungsanleitung
06/23
Seite: 07 / 19
