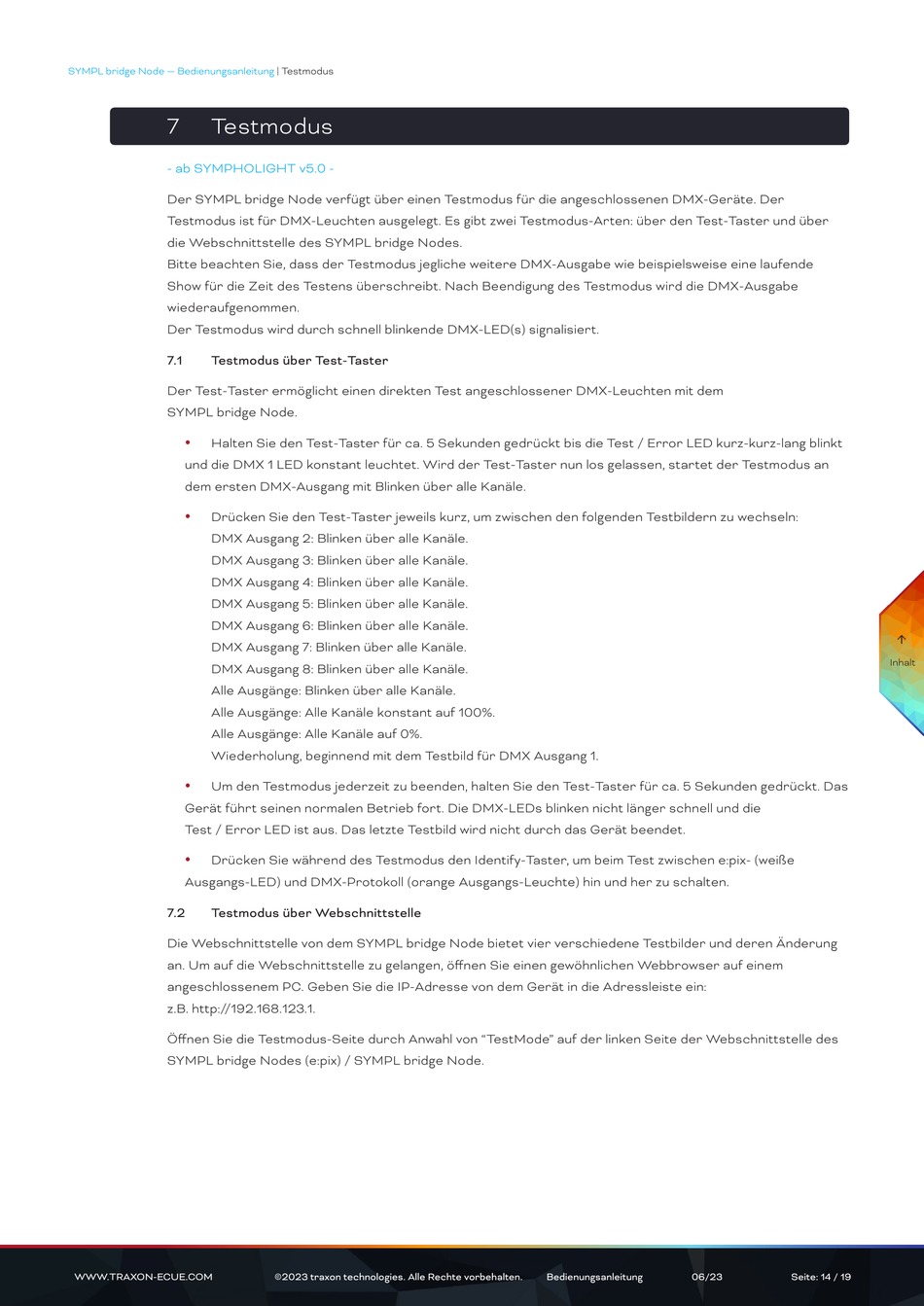

SYMPL bridge Node — Bedienungsanleitung
7
Testmodus
- ab SYMPHOLIGHT v5.0 -
Der SYMPL bridge Node verfügt über einen Testmodus für die angeschlossenen DMX-Geräte. Der
Testmodus ist für DMX-Leuchten ausgelegt. Es gibt zwei Testmodus-Arten: über den Test-Taster und über
die Webschnittstelle des SYMPL bridge Nodes.
Bitte beachten Sie, dass der Testmodus jegliche weitere DMX-Ausgabe wie beispielsweise eine laufende
Show für die Zeit des Testens überschreibt. Nach Beendigung des Testmodus wird die DMX-Ausgabe
wiederaufgenommen.
Der Testmodus wird durch schnell blinkende DMX-LED(s) signalisiert.
7.1
Testmodus über Test-Taster
Der Test-Taster ermöglicht einen direkten Test angeschlossener DMX-Leuchten mit dem
SYMPL bridge Node.
y
Halten Sie den Test-Taster für ca. 5 Sekunden gedrückt bis die Test / Error LED kurz-kurz-lang blinkt
und die DMX 1 LED konstant leuchtet. Wird der Test-Taster nun los gelassen, startet der Testmodus an
dem ersten DMX-Ausgang mit Blinken über alle Kanäle.
y
Drücken Sie den Test-Taster jeweils kurz, um zwischen den folgenden Testbildern zu wechseln:
DMX Ausgang 2: Blinken über alle Kanäle.
DMX Ausgang 3: Blinken über alle Kanäle.
DMX Ausgang 4: Blinken über alle Kanäle.
DMX Ausgang 5: Blinken über alle Kanäle.
DMX Ausgang 6: Blinken über alle Kanäle.
DMX Ausgang 7: Blinken über alle Kanäle.
DMX Ausgang 8: Blinken über alle Kanäle.
Alle Ausgänge: Blinken über alle Kanäle.
Alle Ausgänge: Alle Kanäle konstant auf 100%.
Alle Ausgänge: Alle Kanäle auf 0%.
Wiederholung, beginnend mit dem Testbild für DMX Ausgang 1.
y
Um den Testmodus jederzeit zu beenden, halten Sie den Test-Taster für ca. 5 Sekunden gedrückt. Das
Gerät führt seinen normalen Betrieb fort. Die DMX-LEDs blinken nicht länger schnell und die
Test / Error LED ist aus. Das letzte Testbild wird nicht durch das Gerät beendet.
y
Drücken Sie während des Testmodus den Identify-Taster, um beim Test zwischen e:pix- (weiße
Ausgangs-LED) und DMX-Protokoll (orange Ausgangs-Leuchte) hin und her zu schalten.
7.2
Testmodus über Webschnittstelle
Die Webschnittstelle von dem SYMPL bridge Node bietet vier verschiedene Testbilder und deren Änderung
an. Um auf die Webschnittstelle zu gelangen, öffnen Sie einen gewöhnlichen Webbrowser auf einem
angeschlossenem PC. Geben Sie die IP-Adresse von dem Gerät in die Adressleiste ein:
z.B. http://192.168.123.1.
Öffnen Sie die Testmodus-Seite durch Anwahl von "TestMode" auf der linken Seite der Webschnittstelle des
SYMPL bridge Nodes (e:pix) / SYMPL bridge Node.
