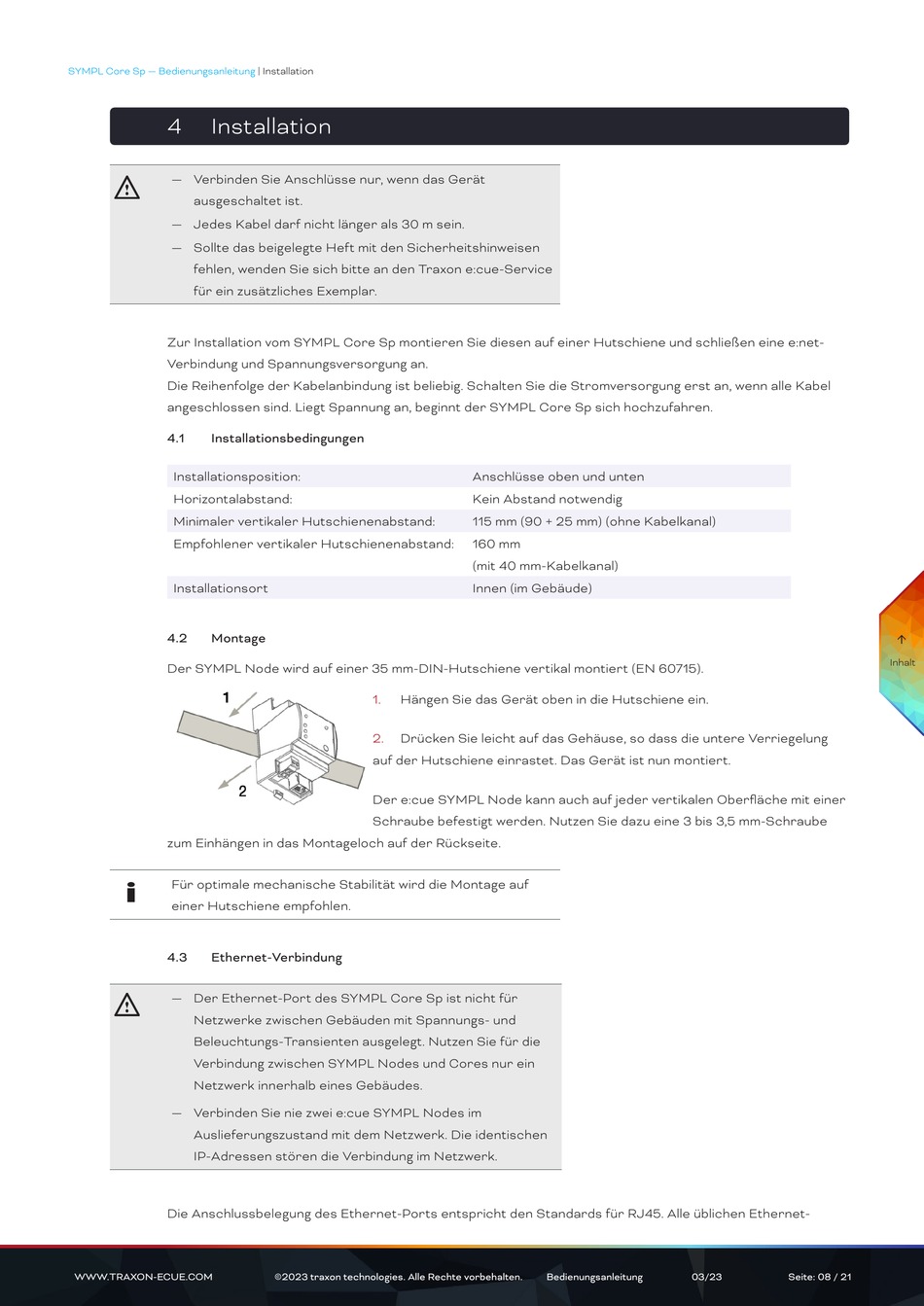

SYMPL Core Sp — Bedienungsanleitung
4
Installation
— Verbinden Sie Anschlüsse nur, wenn das Gerät
!
ausgeschaltet ist.
— Jedes Kabel darf nicht länger als 30 m sein.
— Sollte das beigelegte Heft mit den Sicherheitshinweisen
fehlen, wenden Sie sich bitte an den Traxon e:cue-Service
für ein zusätzliches Exemplar.
Zur Installation vom SYMPL Core Sp montieren Sie diesen auf einer Hutschiene und schließen eine e:net-
Verbindung und Spannungsversorgung an.
Die Reihenfolge der Kabelanbindung ist beliebig. Schalten Sie die Stromversorgung erst an, wenn alle Kabel
angeschlossen sind. Liegt Spannung an, beginnt der SYMPL Core Sp sich hochzufahren.
4.1
Installationsbedingungen
Installationsposition:
Horizontalabstand:
Minimaler vertikaler Hutschienenabstand:
Empfohlener vertikaler Hutschienenabstand:
Installationsort
4.2
Montage
Der SYMPL Node wird auf einer 35 mm-DIN-Hutschiene vertikal montiert (EN 60715).
zum Einhängen in das Montageloch auf der Rückseite.
i
Für optimale mechanische Stabilität wird die Montage auf
einer Hutschiene empfohlen.
4.3
Ethernet-Verbindung
— Der Ethernet-Port des SYMPL Core Sp ist nicht für
!
Netzwerke zwischen Gebäuden mit Spannungs- und
Beleuchtungs-Transienten ausgelegt. Nutzen Sie für die
Verbindung zwischen SYMPL Nodes und Cores nur ein
Netzwerk innerhalb eines Gebäudes.
— Verbinden Sie nie zwei e:cue SYMPL Nodes im
Auslieferungszustand mit dem Netzwerk. Die identischen
IP-Adressen stören die Verbindung im Netzwerk.
Die Anschlussbelegung des Ethernet-Ports entspricht den Standards für RJ45. Alle üblichen Ethernet-
WWW.TRAXON-ECUE.COM
| Installation
1.
Hängen Sie das Gerät oben in die Hutschiene ein.
2.
Drücken Sie leicht auf das Gehäuse, so dass die untere Verriegelung
auf der Hutschiene einrastet. Das Gerät ist nun montiert.
Der e:cue SYMPL Node kann auch auf jeder vertikalen Oberfläche mit einer
Schraube befestigt werden. Nutzen Sie dazu eine 3 bis 3,5 mm-Schraube
©2023 traxon technologies. Alle Rechte vorbehalten.
Anschlüsse oben und unten
Kein Abstand notwendig
115 mm (90 + 25 mm) (ohne Kabelkanal)
160 mm
(mit 40 mm-Kabelkanal)
Innen (im Gebäude)
Bedienungsanleitung
03/23
Seite: 08 / 21
