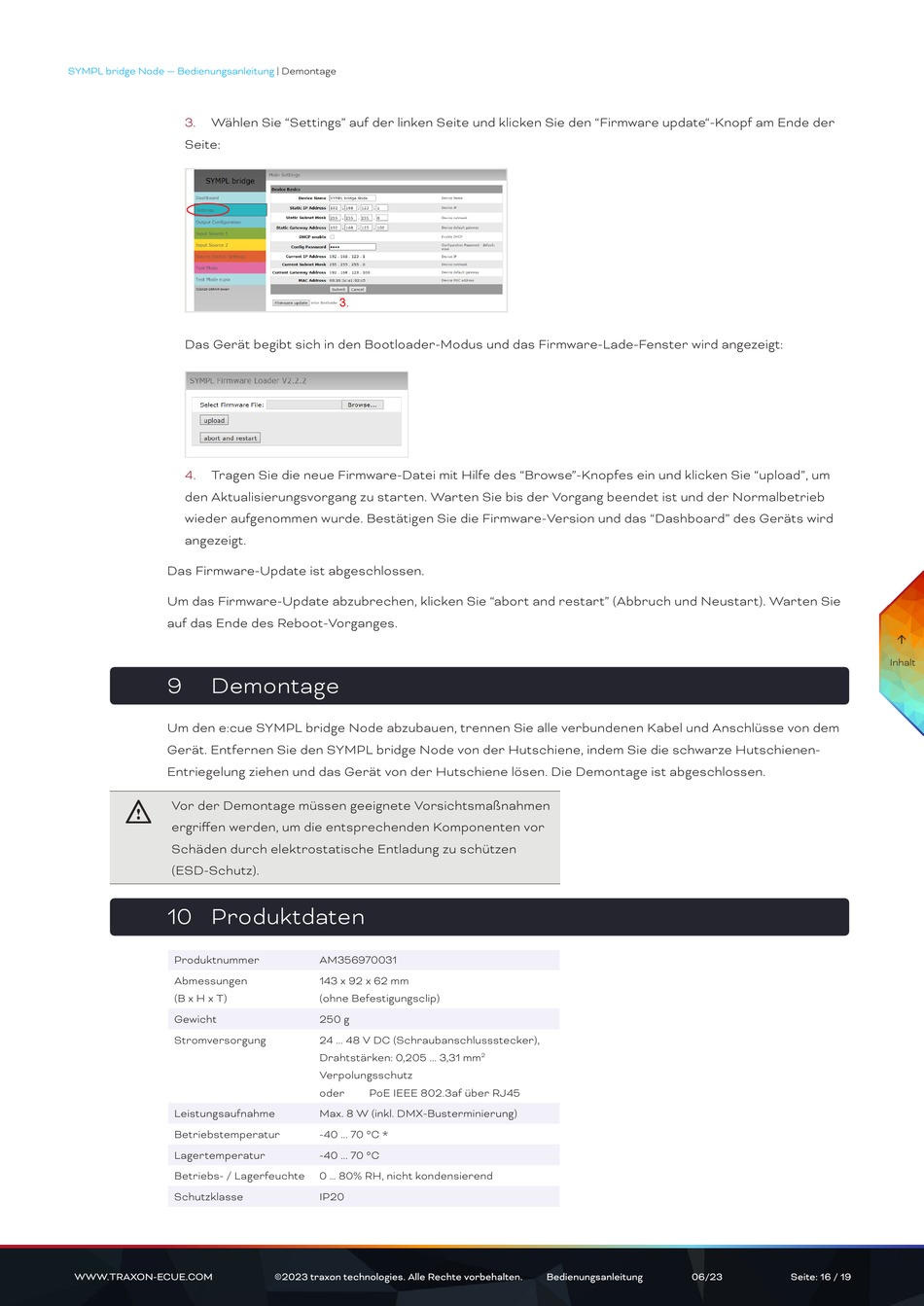

SYMPL bridge Node — Bedienungsanleitung
3.
Wählen Sie "Settings" auf der linken Seite und klicken Sie den "Firmware update"-Knopf am Ende der
Seite:
Das Gerät begibt sich in den Bootloader-Modus und das Firmware-Lade-Fenster wird angezeigt:
4.
Tragen Sie die neue Firmware-Datei mit Hilfe des "Browse"-Knopfes ein und klicken Sie "upload", um
den Aktualisierungsvorgang zu starten. Warten Sie bis der Vorgang beendet ist und der Normalbetrieb
wieder aufgenommen wurde. Bestätigen Sie die Firmware-Version und das "Dashboard" des Geräts wird
angezeigt.
Das Firmware-Update ist abgeschlossen.
Um das Firmware-Update abzubrechen, klicken Sie "abort and restart" (Abbruch und Neustart). Warten Sie
auf das Ende des Reboot-Vorganges.
9
Demontage
Um den e:cue SYMPL bridge Node abzubauen, trennen Sie alle verbundenen Kabel und Anschlüsse von dem
Gerät. Entfernen Sie den SYMPL bridge Node von der Hutschiene, indem Sie die schwarze Hutschienen-
Entriegelung ziehen und das Gerät von der Hutschiene lösen. Die Demontage ist abgeschlossen.
Vor der Demontage müssen geeignete Vorsichtsmaßnahmen
!
ergriffen werden, um die entsprechenden Komponenten vor
Schäden durch elektrostatische Entladung zu schützen
(ESD-Schutz).
10 Produktdaten
Produktnummer
Abmessungen
(B x H x T)
Gewicht
Stromversorgung
Leistungsaufnahme
Betriebstemperatur
Lagertemperatur
Betriebs- / Lagerfeuchte
Schutzklasse
Elektrische Sicherheit
Gehäuse
Montage
WWW.TRAXON-ECUE.COM
| Demontage
3.
AM356970031
143 x 92 x 62 mm
(ohne Befestigungsclip)
250 g
24 ... 48 V DC (Schraubanschlussstecker),
Drahtstärken: 0,205 ... 3,31 mm
Verpolungsschutz
oder
PoE IEEE 802.3af über RJ45
Max. 8 W (inkl. DMX-Busterminierung)
-40 ... 70 °C *
-40 ... 70 °C
0 ... 80% RH, nicht kondensierend
IP20
SELV
Selbstlöschendes PC / ABS
nach UL E140692
Auf 35 mm-DIN-Hutschiene (EN 60715) nach
©2023 traxon technologies. Alle Rechte vorbehalten.
DIN 43880, oder über das Einhängeloch auf
2
Bedienungsanleitung
06/23
Seite: 16 / 19
