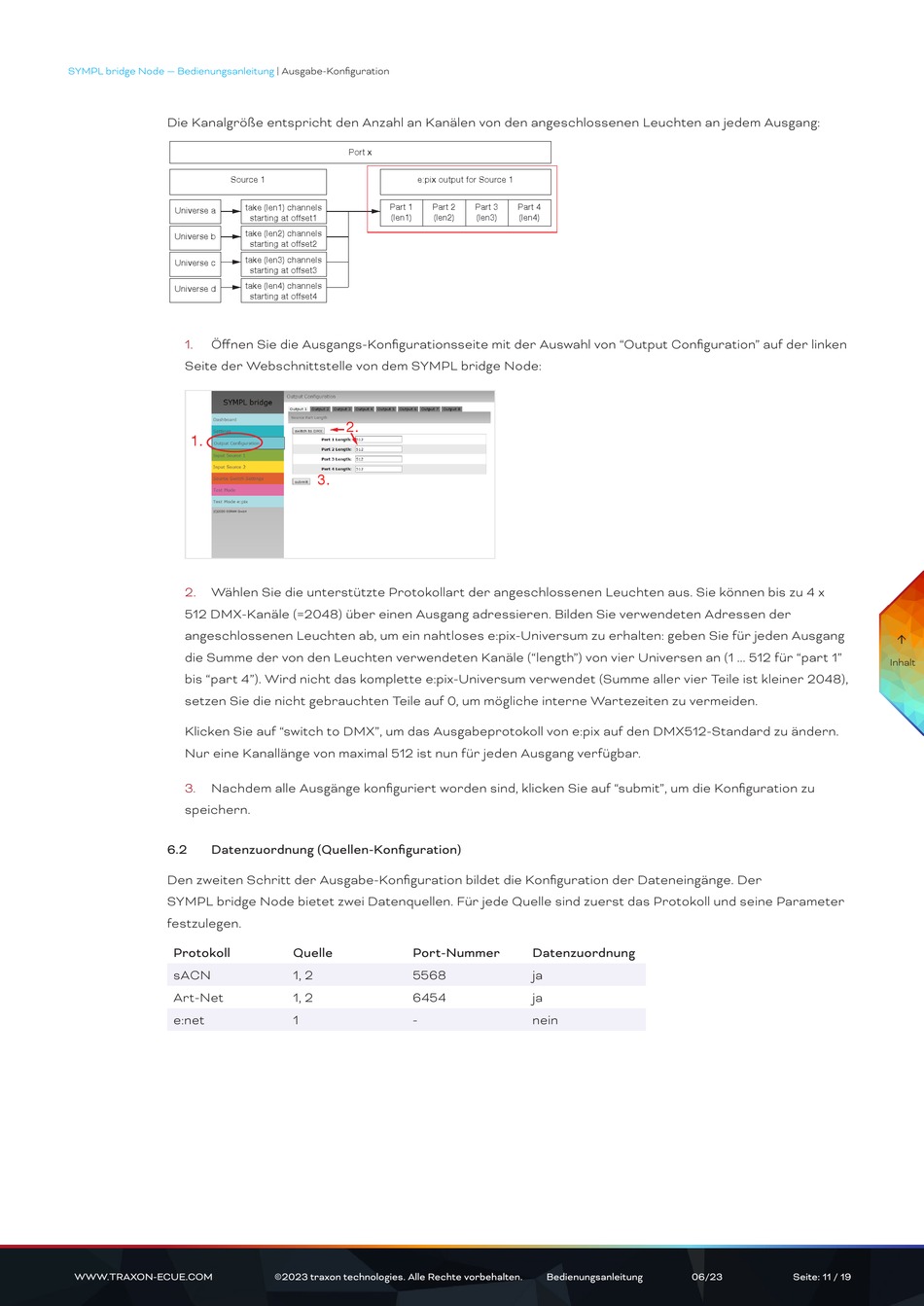

SYMPL bridge Node — Bedienungsanleitung
Die Kanalgröße entspricht den Anzahl an Kanälen von den angeschlossenen Leuchten an jedem Ausgang:
Source 1
Universe a
Universe b
Universe c
Universe d
1.
Öffnen Sie die Ausgangs-Konfigurationsseite mit der Auswahl von "Output Configuration" auf der linken
Seite der Webschnittstelle von dem SYMPL bridge Node:
1.
2.
Wählen Sie die unterstützte Protokollart der angeschlossenen Leuchten aus. Sie können bis zu 4 x
512 DMX-Kanäle (=2048) über einen Ausgang adressieren. Bilden Sie verwendeten Adressen der
angeschlossenen Leuchten ab, um ein nahtloses e:pix-Universum zu erhalten: geben Sie für jeden Ausgang
die Summe der von den Leuchten verwendeten Kanäle ("length") von vier Universen an (1 ... 512 für "part 1"
bis "part 4"). Wird nicht das komplette e:pix-Universum verwendet (Summe aller vier Teile ist kleiner 2048),
setzen Sie die nicht gebrauchten Teile auf 0, um mögliche interne Wartezeiten zu vermeiden.
Klicken Sie auf "switch to DMX", um das Ausgabeprotokoll von e:pix auf den DMX512-Standard zu ändern.
Nur eine Kanallänge von maximal 512 ist nun für jeden Ausgang verfügbar.
3.
Nachdem alle Ausgänge konfiguriert worden sind, klicken Sie auf "submit", um die Konfiguration zu
speichern.
6.2
Datenzuordnung (Quellen-Konfiguration)
Den zweiten Schritt der Ausgabe-Konfiguration bildet die Konfiguration der Dateneingänge. Der
SYMPL bridge Node bietet zwei Datenquellen. Für jede Quelle sind zuerst das Protokoll und seine Parameter
festzulegen.
Protokoll
sACN
Art-Net
e:net
WWW.TRAXON-ECUE.COM
| Ausgabe-Konfiguration
Port x
e:pix output for Source 1
Part 1
take (len1) channels
starting at offset1
(len1)
take (len2) channels
starting at offset2
take (len3) channels
starting at offset3
take (len4) channels
starting at offset4
2.
3.
Quelle
Port-Nummer
1, 2
5568
1, 2
6454
1
-
©2023 traxon technologies. Alle Rechte vorbehalten.
Part 2
Part 3
Part 4
(len2)
(len3)
(len4)
Datenzuordnung
ja
ja
nein
Bedienungsanleitung
06/23
Seite: 11 / 19
