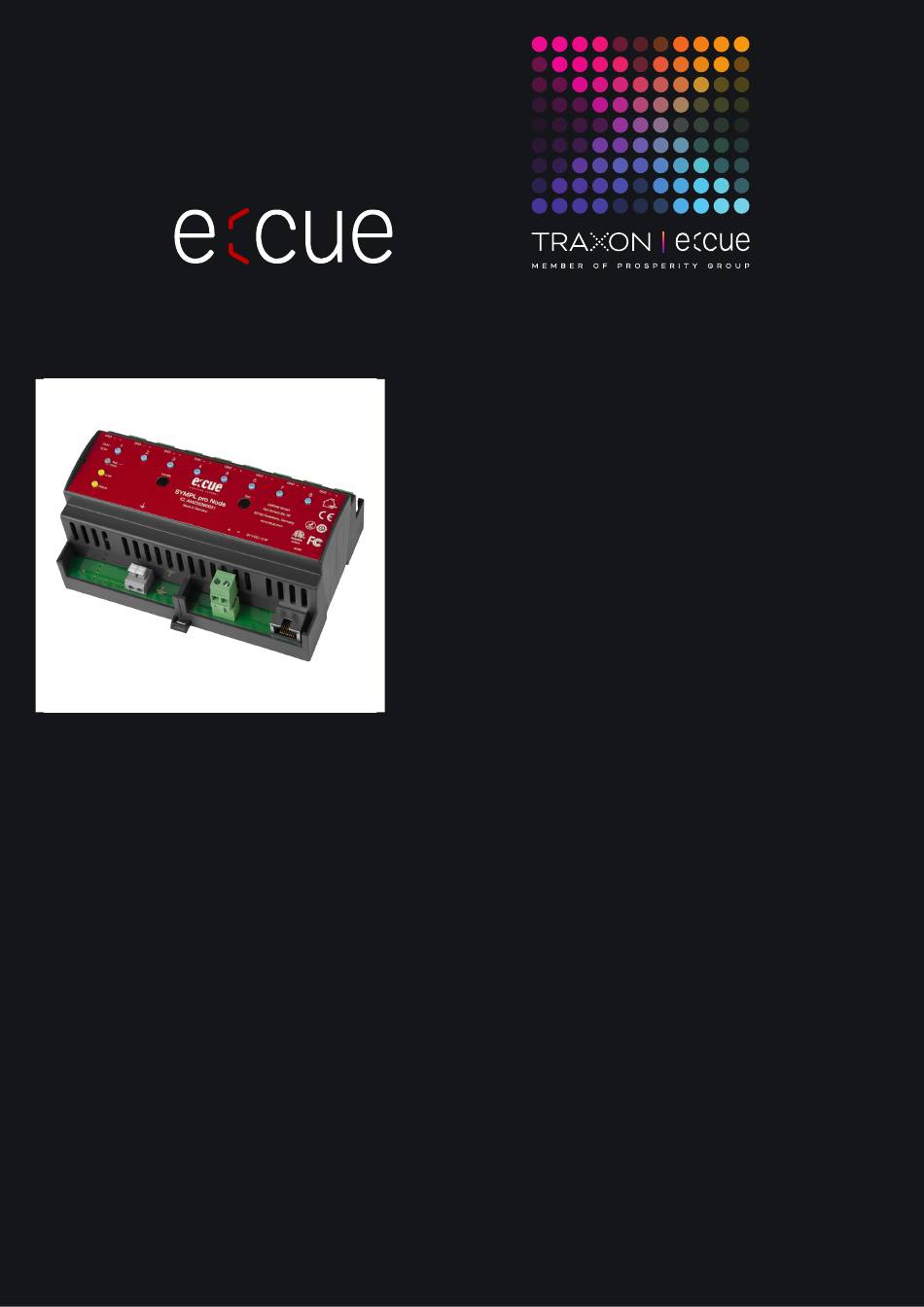

Traxon e:cue SYMPL pro Node Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Lesen Sie die Bedienungsanleitung und das Heft
"Sicherheitshinweise" sorgfältig durch. Alle Änderungen
vorbehalten. Rechtschreibfehler oder andere Fehler
rechtfertigen keinen Anspruch bei Schäden. Alle Maße sollten an
einem realen Gerät überprüft werden. Modifikation des
Produktes ist verboten.
Diese Anleitung richtet sich an Installateure, IT-Administratoren
und Benutzer des Produktes.
Alle in dieser Anleitung genannten Bezeichnungen von
Erzeugnissen und Markenzeichen sind Marken der jeweiligen
Hersteller.
Außer für interne Verwendung ist die Überlassung dieser
Anleitung an Dritte, die gesamte oder auszugsweise
Veröffentlichung, Verwertung oder Mitteilung in jeglicher Art und
Form nicht gestattet.
Downloads und mehr Informationen unter:
www.ecue.com
AM255360031, AM305660031, AM305690031
SYMPL pro Node (e:pix)
Bedienungsanleitung
Ausgabe:
30.06.23 [DE_SYMPL_pro_Node_Setup_v2p0]
Herausgegeben von:
Traxon Technologies Europe GmbH
Karl-Schurz-Strasse 38
33100 Paderborn, Deutschland
©2023 Traxon Technologies Europe GmbH
Alle Rechte vorbehalten
Traxon Technologies Europe GmbH
Kundenservice
Karl-Schurz-Str. 38
33100 Paderborn, Deutschland
+49 5251 54648-0
support@ecue.com
e:cue
Inhaltsverzeichnis
Verwandte Anleitungen für Traxon e:cue SYMPL pro Node
Inhaltszusammenfassung für Traxon e:cue SYMPL pro Node
- Seite 1 Produktes ist verboten. 33100 Paderborn, Deutschland Diese Anleitung richtet sich an Installateure, IT-Administratoren und Benutzer des Produktes. ©2023 Traxon Technologies Europe GmbH Alle in dieser Anleitung genannten Bezeichnungen von Alle Rechte vorbehalten Erzeugnissen und Markenzeichen sind Marken der jeweiligen Hersteller.
-
Seite 2: Inhaltsverzeichnis
Spannungsversorgung Erdung Netzwerk-Konfiguration Standardeinstellungen vom Netzwerk Netzwerkeinstellung über SYMPHOLIGHT Netzwerkeinstellung über die Webschnittstelle DMX/RDM- Einstellungen Testmodus Testmodus über Test-Taster Testmodus über Webschnittstelle Firmware-Update Demontage Produktdaten Zertifizierung Abmessungen WWW.TRAXON-ECUE.COM ©2023 traxon technologies. Alle Rechte vorbehalten. Bedienungsanleitung 06/23 Seite: 02 / 15... -
Seite 3: Sicherheitshinweise
örtlichen Vorschriften entspricht Inhalt (z.B. SELV, Class 2).. — Sollte das beigelegte Heft mit den Sicherheitshinweisen fehlen, wenden Sie sich bitte an den Traxon e:cue-Service für ein zusätzliches Exemplar. Gerätebeschreibung e:cue SYMPL Nodes sind dedizierte Schnittstellen für e:cue SYMPHOLIGHT. Sie stellen verschiedenste Verbindungen mit Protokollen wie DMX/RDM, DALI, digitale Eingänge oder... -
Seite 4: Lieferumfang
Spannungsversorgung (Vcc+, Vcc- links nach rechts) 10 e:net-Anschluss (Ethernet) Hutschienen-Griff Benutzeroberfläche: LEDs Der e:cue SYMPL pro Node (e:pix) hat 11 LEDs auf der Frontseite. Die 11 LEDs zeigen die Grundzustände des SYMPL pro Node (e:pix)s an. LEDs Status An: Im Online-Zustand leuchtet die LED konstant. -
Seite 5: Identify-Taster: Identifizierung & Reset
Fehlfunktion oder ein externer Fehler wie Kurzschluss der Datenanschlüsse sein. Schalten Sie das Gerät aus und wieder ein. Besteht der Fehler weiterhin, überprüfen Sie die Verdrahtung oder wenden Sie sich an den Traxon e:cue Service. Status + Die Status- und Test / Error-LEDs blinken simultan, um den SYMPL Node zu identifizieren Test / Error (aktivierter “Identify Interface Mode”... -
Seite 6: Allgemeine Hinweise
Installationsort angenommen hat. Bewahren Sie die Verpackung für einen späteren Transport auf. Überprüfen Sie die Vollständigkeit des Lieferumfanges nach Kapitel “2.1 Lieferumfang” auf Seite 04. Sollten Komponenten beschädigt sein oder fehlen, wenden Sie sich an Ihren Traxon e:cue Support Service. Garantiebestimmungen Abhängig vom Produkt können Garantie und Gewährleistung zeitlich unterschiedlich befristet sein. -
Seite 7: Installation
| Installation Installation Zur Installation vom e:cue SYMPL pro Node (e:pix) moniteren Sie diesen auf einer Hutschiene und schließen die Spannungsversorgung, eine e:net-Verbindung und DMX (e:pix)-Geräte an. Die Reihenfolge der Kabelanbindung ist beliebig. Schalten Sie die Stromversorgung erst an, wenn alle Kabel angeschlossen sind. -
Seite 8: Spannungsversorgung
(Midspan-/Endspan-Device) an. Externes Netzteil: Verbinden Sei den e:cue SYMPL pro Node (e:pix) mit einem NEC Class 2 24 V DC Netzteil. Das Anliegen von Stromversorgung am Node entspricht einem Anschalten des Gerätes. Verwenden Sie hierfür die 2-polige Anschlussklemme und schließen Sie die Stromkabel entsprechend der auf dem Produktschild angegebenen Beschriftung an. -
Seite 9: Netzwerkeinstellung Über Sympholight
Adressleiste die IP-Adresse des SYMPL pro Node (e:pix)s ein: z.B. http://192.168.123.1. Die Webschnittstelle des Geräts wird angezeigt: Wählen Sie auf der linken Seite den Menüeintrag “Settings” aus und geben Sie das voreingestellte Passwort ecue ein: WWW.TRAXON-ECUE.COM ©2023 traxon technologies. Alle Rechte vorbehalten. Bedienungsanleitung 06/23 Seite: 09 / 15... -
Seite 10: Dmx/Rdm- Einstellungen
DMX/RDM vornehmen: Startup Setting: die Zeitspanne vom Hochfahren bis zur Übernahme des SYMPL pro Nodes in eine Show Offline Setting: die Dauer ohne e:net-Verbindung - nach Showzugehörigkeit WWW.TRAXON-ECUE.COM ©2023 traxon technologies. Alle Rechte vorbehalten. Bedienungsanleitung 06/23 Seite: 10 / 15... -
Seite 11: Testmodus
Halten Sie den Test-Taster für ca. 5 Sekunden gedrückt bis die Test / Error LED kurz-kurz-lang blinkt und die DMX 1 LED konstant leuchtet. Wird der Test-Taster nun los gelassen, startet der Testmodus an WWW.TRAXON-ECUE.COM ©2023 traxon technologies. Alle Rechte vorbehalten. Bedienungsanleitung 06/23... -
Seite 12: Testmodus Über Webschnittstelle
Verzögerung zwischen den einzelnen Sprüngen. Manual: Drücken Sie den Test-Taster, um den Test-Block weiterzubewegen. Geben Sie unter “Start Address” den Anfangskanal ein. Klicken Sie “set”, um den Test zu starten und um Einstellungsänderungen zu übernehmen. WWW.TRAXON-ECUE.COM ©2023 traxon technologies. Alle Rechte vorbehalten. Bedienungsanleitung 06/23 Seite: 12 / 15... -
Seite 13: Firmware-Update
Werkzeugleiste. Demontage Um den e:cue SYMPL pro Node (e:pix) abzubauen, trennen Sie alle verbundenen Kabel und Anschlüsse von dem Gerät. Entfernen Sie den SYMPL pro Node (e:pix) von der Hutschiene, indem Sie die schwarze Hutschienen-Entriegelung ziehen und das Gerät von der Hutschiene lösen. Die Demontage ist abgeschlossen. -
Seite 14: 11 Zertifizierung
Inhalt *) 70 °C für max. 1 Std./Tag; Dauerbetrieb bei bis zu 60 °C. 1) e:cue SYMPL pro Node 2) e:cue SYMPL pro Node with CE only 3) e:cue SYMPL pro Node e:pix 11 Zertifizierung Entspricht UL Std. 62368-1 4000805 Zertifiziert nach CSA Std. -
Seite 15: 12 Abmessungen
SYMPL pro Node (e:pix) — Bedienungsanleitung | Abmessungen 12 Abmessungen Alle Abmessungen in mm 48.5 Inhalt Bitte informieren Sie sich über die neuesten Aktualisierungen und Änderungen auf der Traxon-Website. © 2023 TRAXON TECHNOLOGIES. ALLE RECHTE VORBEHALTEN. www.traxon-ecue.com...
