SYMPL pro Node (e:pix) — Bedienungsanleitung
4

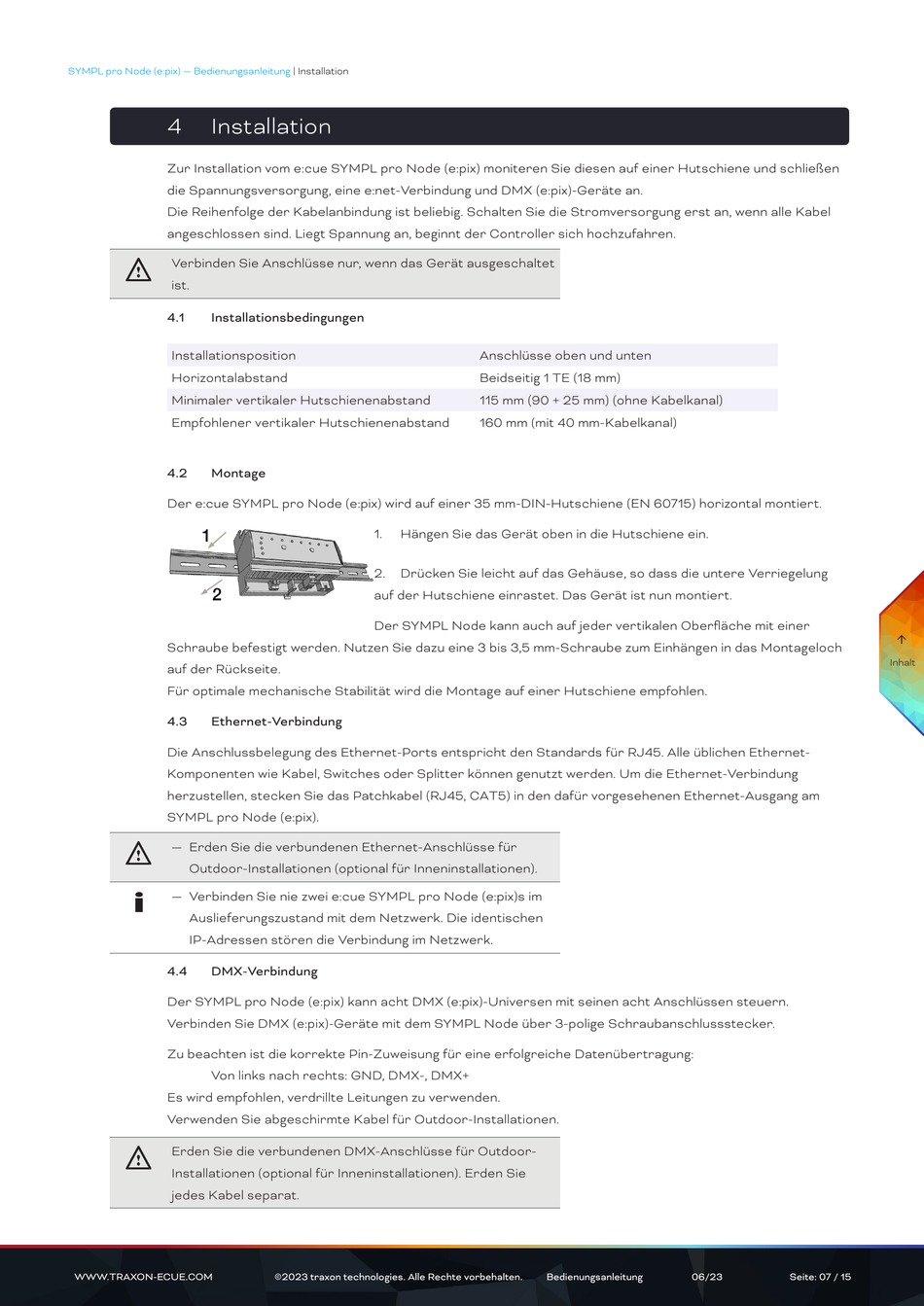

Installation
Zur Installation vom e:cue SYMPL pro Node (e:pix) moniteren Sie diesen auf einer Hutschiene und schließen
die Spannungsversorgung, eine e:net-Verbindung und DMX (e:pix)-Geräte an.
Die Reihenfolge der Kabelanbindung ist beliebig. Schalten Sie die Stromversorgung erst an, wenn alle Kabel
angeschlossen sind. Liegt Spannung an, beginnt der Controller sich hochzufahren.
Verbinden Sie Anschlüsse nur, wenn das Gerät ausgeschaltet
!
ist.
4.1
Installationsbedingungen
Installationsposition
Horizontalabstand
Minimaler vertikaler Hutschienenabstand
Empfohlener vertikaler Hutschienenabstand
4.2
Montage
Der e:cue SYMPL pro Node (e:pix) wird auf einer 35 mm-DIN-Hutschiene (EN 60715) horizontal montiert.
1
2
Schraube befestigt werden. Nutzen Sie dazu eine 3 bis 3,5 mm-Schraube zum Einhängen in das Montageloch
auf der Rückseite.
Für optimale mechanische Stabilität wird die Montage auf einer Hutschiene empfohlen.
4.3
Ethernet-Verbindung
Die Anschlussbelegung des Ethernet-Ports entspricht den Standards für RJ45. Alle üblichen Ethernet-
Komponenten wie Kabel, Switches oder Splitter können genutzt werden. Um die Ethernet-Verbindung
herzustellen, stecken Sie das Patchkabel (RJ45, CAT5) in den dafür vorgesehenen Ethernet-Ausgang am
SYMPL pro Node (e:pix).
— Erden Sie die verbundenen Ethernet-Anschlüsse für
!
Outdoor-Installationen (optional für Inneninstallationen).
i
— Verbinden Sie nie zwei e:cue SYMPL pro Node (e:pix)s im
Auslieferungszustand mit dem Netzwerk. Die identischen
IP-Adressen stören die Verbindung im Netzwerk.
4.4
DMX-Verbindung
Der SYMPL pro Node (e:pix) kann acht DMX (e:pix)-Universen mit seinen acht Anschlüssen steuern.
Verbinden Sie DMX (e:pix)-Geräte mit dem SYMPL Node über 3-polige Schraubanschlussstecker.
Zu beachten ist die korrekte Pin-Zuweisung für eine erfolgreiche Datenübertragung:
Von links nach rechts: GND, DMX-, DMX+
Es wird empfohlen, verdrillte Leitungen zu verwenden.
Verwenden Sie abgeschirmte Kabel für Outdoor-Installationen.
Erden Sie die verbundenen DMX-Anschlüsse für Outdoor-
!
Installationen (optional für Inneninstallationen). Erden Sie
jedes Kabel separat.
WWW.TRAXON-ECUE.COM
| Installation
1.
Hängen Sie das Gerät oben in die Hutschiene ein.
2.
Drücken Sie leicht auf das Gehäuse, so dass die untere Verriegelung
auf der Hutschiene einrastet. Das Gerät ist nun montiert.
Der SYMPL Node kann auch auf jeder vertikalen Oberfläche mit einer
©2023 traxon technologies. Alle Rechte vorbehalten.
Anschlüsse oben und unten
Beidseitig 1 TE (18 mm)
115 mm (90 + 25 mm) (ohne Kabelkanal)
160 mm (mit 40 mm-Kabelkanal)
Bedienungsanleitung
06/23
Seite: 07 / 15
